Inbetriebnahme

Vorbereitende Kontrollen

1. Betriebsspannung noch NICHT einschalten
2. Verdrahtung nach dem Anlageschaltplan prüfen
3. Jedes Stellgerät prüfen,
– ob es richtig eingebaut ist (Durchflusssymbol
beachten)
– ob seine Handverstellung nicht mehr wirksam ist.
4. Achtung bei Boden- und Deckenheizungen!
Der Temperaturwächter muss richtig eingestellt sein.
Die Vorlauftemperatur darf während der Funktions-
kontrolle den maximal zulässigen Wert (im allgemei-
nen 55 °C) nicht überschreiten, sonst ist sofort ent-
weder:
– das Ventil von Hand zu schliessen
– die Pumpe abzuschalten
– der Pumpenabsperrschieber zu schliessen
5. Betriebsspannung einschalten. Im Anzeigefeld muss
die Uhrzeit erscheinen. Wenn nicht, so sind folgende
Ursachen wahrscheinlich:
– Keine Netzspannung
– Hauptsicherung defekt
– Netz- bzw. Hauptschalter steht nicht auf EIN
6. Blinkt eine Betriebsarttaste, so übersteuert das Raum-
gerät den Regler. Raumgerät auf Betriebsart
Grundsätzliches zur Bedienung
• Einstellelemente für die Inbetriebnahme:
– Raumtemperatur-Nennsollwert: am Drehknopf
– Übrige Grössen: im Anzeigefeld; dort ist jeder
Einstellung eine Bedienzeile zugeordnet
• Tasten zum Anwählen und Verstellen von Einstell-
werten:
Nächsttiefere Bedienzeile anwählen
Nächsthöhere Bedienzeile anwählen
Anzeigewert reduzieren
Anzeigewert erhöhen
• Einstellwert übernehmen:
Der Einstellwert wird mit der Wahl der nächsten
Bedienzeile übernommen (oder: Drücken einer
Betriebsarttaste)

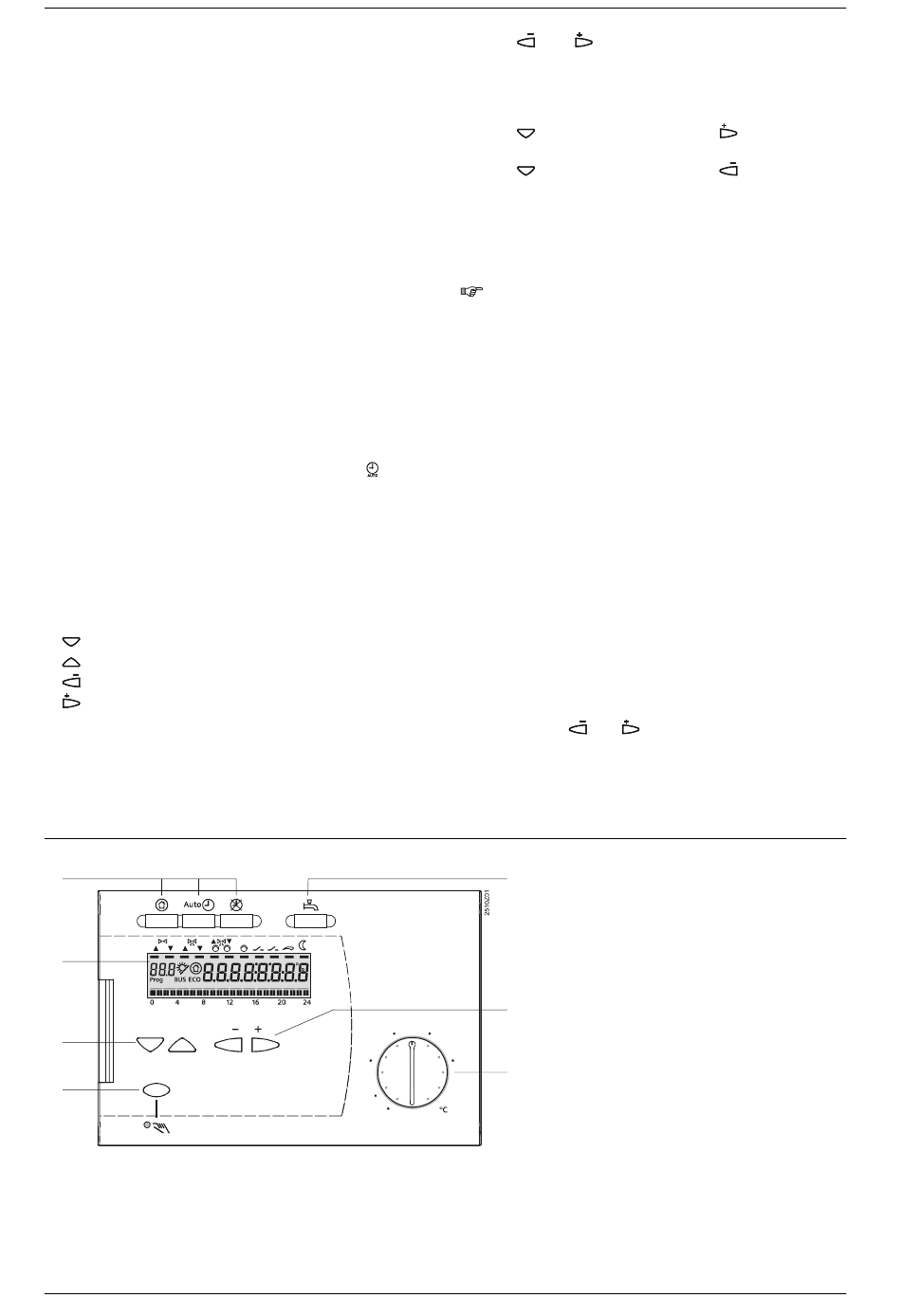

Einstellelemente

1
1 2 5 6 7
3
2
Prog
3
4
1 Betriebsarttasten für die Wahl der Betriebsart
2 Anzeigefeld (LCD)
3 Tasten für das Anwählen von Bedienzeilen
4 Taste für Handbetrieb EIN / AUS
5 Taste für Brauchwasserbereitung EIN / AUS
6 Tasten für das Verstellen von Werten
7 Einstellknopf für den Raumtemperatur-Nennsollwert
2/12 15.09.2009
stellen
8 1 6 7 °C
7
16
12
CE1G2510de
• Eingabe von --.- / --:-- / --- (Funktion deaktivieren):
Taste oder
te Anzeige erscheint
• Blockspringfunktion:
Um eine einzelne Bedienzeile rasch anzuwählen,
können zwei Tastenkombinationen benützt werden:
Taste gedrückt halten und Taste
den nächsten höheren Zeilenblock anzuwählen
Taste gedrückt halten und Taste
den nächsten tieferen Zeilenblock anzuwählen
• Beim Betätigen einer Taste wird die Anzeigenbeleuch-
tung für eine bestimmte Dauer eingeschaltet
Vorgehen beim Einstellen
Eingestellte Werte in die Tabelle eintragen!
1. Einstellungen auf der Einstellebene „Endbenutzer"
vornehmen (Bedienzeilen 1...49)
2. Anlagentyp auf Bedienzeilen 51...55 konfigurieren
3. In der nachfolgenden Parameterliste die zutreffenden
Einstellungen vornehmen. Alle für den konfigurierten
Anlagentyp erforderlichen Funktionen und Bedienzei-
len sind aktiviert und einstellbar; alle nicht benötigten
Bedienzeilen sind gesperrt
4. Einstellungen auf der Einstellebene „Heizungsfach-
mann" vornehmen (Bedienzeilen 56...222)
5. Einstellungen auf der Einstellebene „Sperrfunktionen"
auf den Zeilen 226...251 vornehmen
Inbetriebnahme und Funktionskontrolle
• Bedienzeilen speziell für Funktionskontrolle:
141 = Fühlertest
142 = Relaistest
149 = Reset der Serviceeinstellungen
• Wenn Er (Error) im Anzeigefeld erscheint: Bedienzeile
50 abfragen, um Störung zu lokalisieren
• Wurde während acht Minuten keine Zeilenwahltaste
gedrückt oder wird eine Betriebsart-Wahltaste gedrückt
(Regler im „unbedienten Zustand"), können mit den
Einstelltasten
abgefragt werden. Die Darstellung der Istwerte ent-
spricht der Bedienzeile 141.
5
6
20
24
7
74 319 0681 0 a
so lange drücken, bis die gewünsch-
drücken, um
drücken, um
und alle Istwerte sowie die Uhrzeit
