Montage
5.
5.1
5.1.1
Prinzipiell wertet der Sensor den diffusen Anteil der Reflexionen des Laserlichtpunktes aus.
Ideal diffuse Reflexion

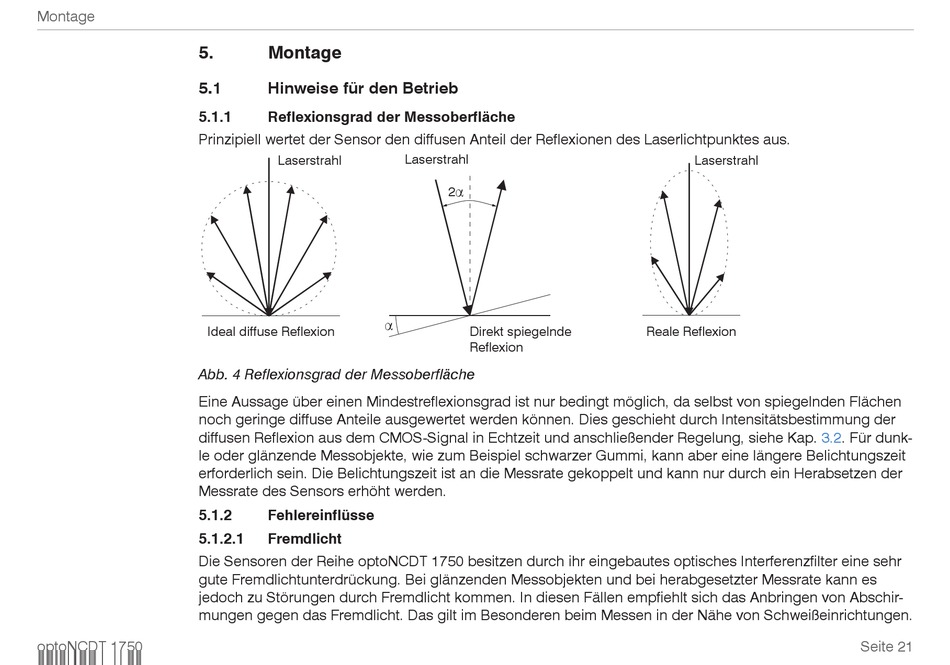

Abb. 4 Reflexionsgrad der Messoberfläche
Eine Aussage über einen Mindestreflexionsgrad ist nur bedingt möglich, da selbst von spiegelnden Flächen
noch geringe diffuse Anteile ausgewertet werden können. Dies geschieht durch Intensitätsbestimmung der
diffusen Reflexion aus dem CMOS-Signal in Echtzeit und anschließender Regelung, siehe Kap. 3.2. Für dunk-
le oder glänzende Messobjekte, wie zum Beispiel schwarzer Gummi, kann aber eine längere Belichtungszeit
erforderlich sein. Die Belichtungszeit ist an die Messrate gekoppelt und kann nur durch ein Herabsetzen der
Messrate des Sensors erhöht werden.
5.1.2
5.1.2.1
Die Sensoren der Reihe optoNCDT 1750 besitzen durch ihr eingebautes optisches Interferenzfilter eine sehr
gute Fremd lichtunterdrückung. Bei glänzenden Messobjekten und bei herabgesetzter Messrate kann es
jedoch zu Störungen durch Fremdlicht kommen. In diesen Fällen empfiehlt sich das Anbringen von Abschir-
mungen gegen das Fremdlicht. Das gilt im Besonderen beim Messen in der Nähe von Schweißeinrichtungen.
optoNCDT 1750
Montage
Hinweise für den Betrieb
Reflexionsgrad der Messoberfläche
Laserstrahl
Laserstrahl
Fehlereinflüsse
Fremdlicht
2
Direkt spiegelnde
Reflexion
Laserstrahl
Reale Reflexion
Seite 21
