Montage
5.1.2.7
Verkippungswinkel des Messobjektes bei diffuser Reflexion sowohl um die X- als auch um die Y-Achse von
kleiner 5 ° sind nur bei Oberflächen mit stark direkter Reflexion störend. Verkippungswinkel zwischen 5 ° und
15 ° bewirken eine scheinbare Abstandsänderung um ca. 0,12 ... 0,2 % des Messbereiches, siehe
Verkippungswinkel zwischen 15 ° und 30 ° bewirken eine scheinbare Abstandsänderung um ca. 0,5 % des
Messbereiches.
Diese Einflüsse sind besonders bei der Abtastung profilierter Oberflächen zu beachten. Prinzipiell unterliegt
das Winkelverhalten bei der Triangulati on auch dem Reflexionsvermögen der Messobjektoberfläche.

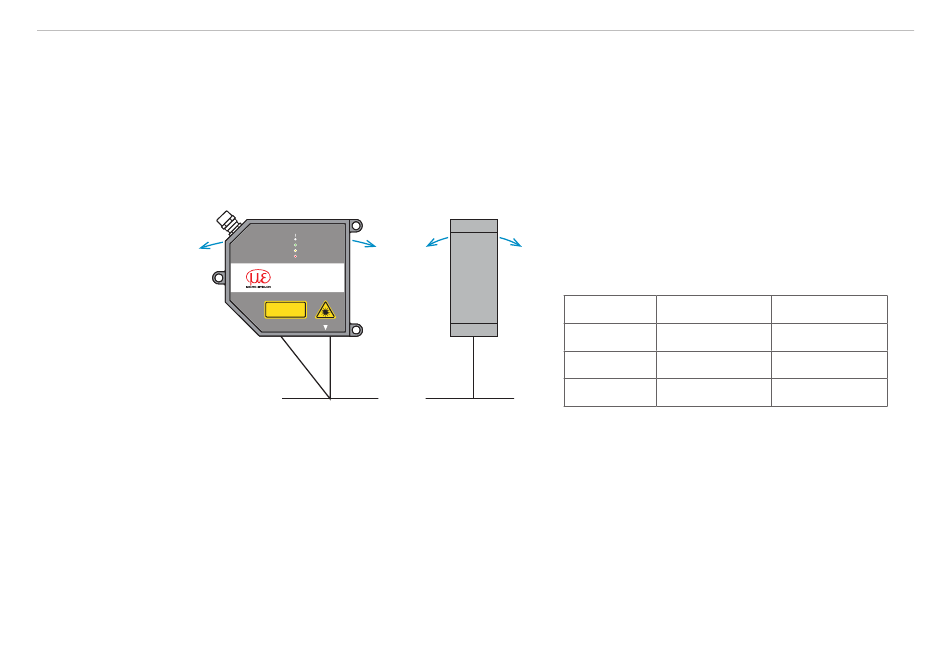

Abb. 5 Messfehler durch Verkippung bei diffuser Reflexion
optoNCDT 1750
Winkeleinflüsse
sensor off
RS422 on
output off
Winkel
analog on
optoNCDT
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
nach DIN EN 60825-1: 20xx-xx
P 1mW; =670nm
≤
X-Achse
Winkel
±5 °
±15 °
Y-Achse
±30 °
Abb.
X-Achse %
Y-Achse %
typ. 0,12
typ. 0,12
typ. 0,2
typ. 0,2
typ. 0,5
typ. 0,5
5.
Seite 24
