Funktionsprinzip, Technische Daten
3.
3.1
Das optoNCDT 1750 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter
Lichtpunkt wird auf die Oberfläche des Messobjektes projiziert.
Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten
Winkel zur optischen Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden
Element (CMOS) abgebildet.
Ein Signalprozessor im Sensor berechnet aus dem Ausgangssignal des CMOS-Elements den Abstand des
Lichtpunktes auf dem Messobjekt zum Sensor. Der Abstandswert wird linearisiert und über die Analog- oder
die RS422-Schnittstelle ausgegeben.
1)Gilt für Ab-
standswerte ohne
Nullsetzung bzw.
Masterung.

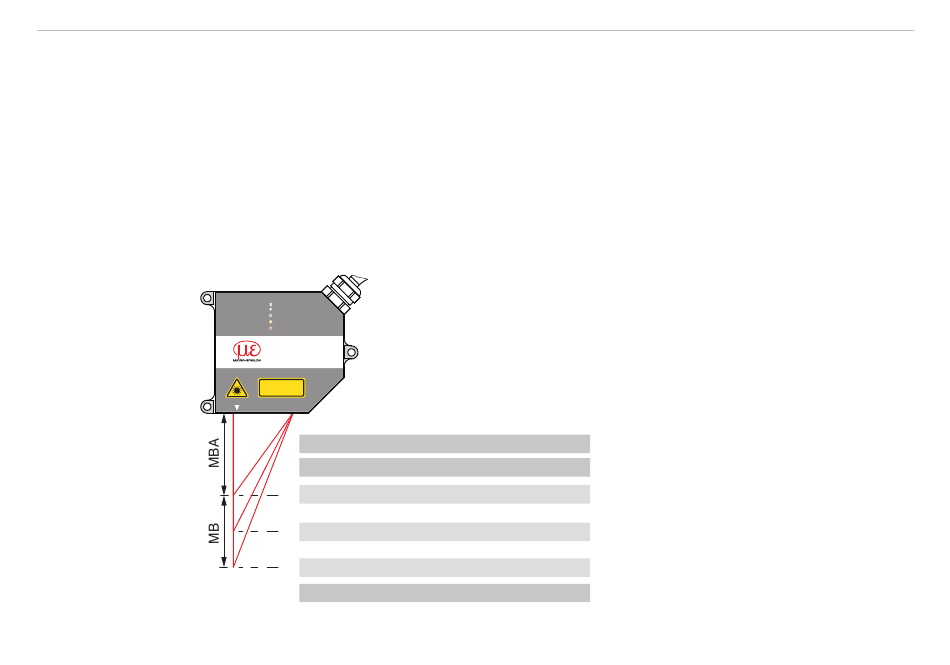

Abb. 3 Begriffsdefinition
optoNCDT 1750
Funktionsprinzip, Technische Daten
Kurzbeschreibung
sensor off
RS422 on
output off
analog on
optoNCDT
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
nach DIN EN 60825-1: 20xx-xx
P 1mW; =670nm
≤
Strom
Spannung
3 mA
5,2 V / 10,2 V
4 mA (MBA)
0 V
12 mA (MBM)
2,5 V / 5 V
20 mA (MBE)
5 V / 10 V
3 mA
5,2 V / 10,2 V
Digitalwert
1
262077
98232
MB = Messbereich
131000
MBA = Messbereichsanfang
163768
MBM = Messbereichsmitte
262078
MBE = Messbereichsende
