Montage
5.1.3
Richtig
optoNCDT 1750

Optimierung der Messgenauigkeit

Farbstreifen Bewegungsrichtung
laser off
in range
midrange
error
state
output
function
select
Schleif- und Walzspuren
optoNCDT
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
nach DIN EN 60825-1: 20xx-xx
P 1mW; =670nm

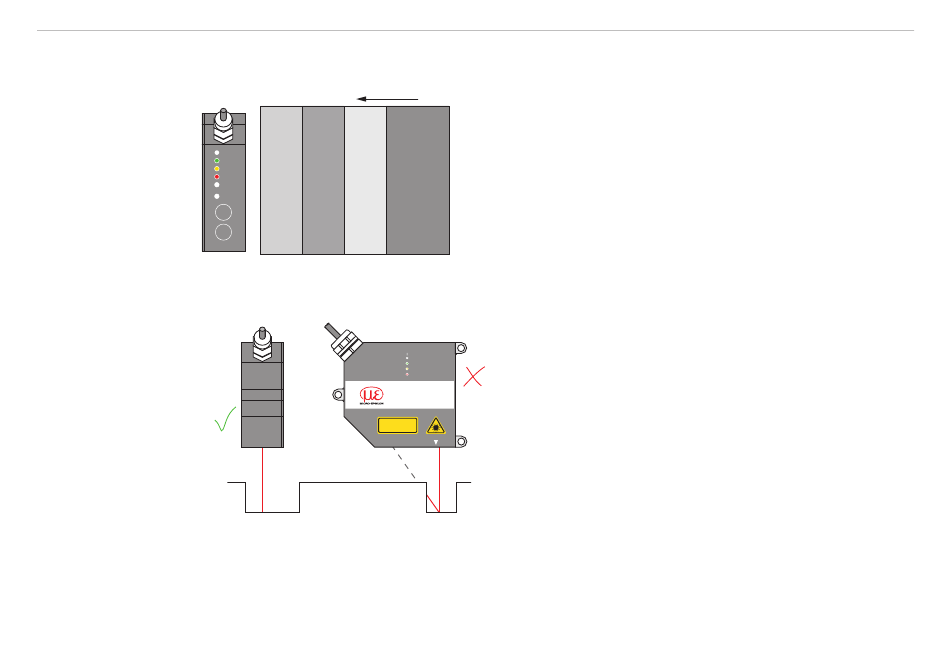

Bei gewalzten oder geschliffenen Metallen, die am
Sensor vorbeibewegt werden, ist die Sensor ebene in
Richtung Walz- bzw. Schleifspuren anzuordnen. Die glei-
che Anordnung ist bei Farbstreifen zu wählen.
Abb. 6 Sensoranordnung für geschliffene oder
gestreifte Oberflächen
Bei Bohrungen, Sacklöchern und Kanten in der Oberflä-
che von bewegten Teilen ist der Sensor so anzuordnen,
dass die Kante nicht den Laserpunkt verdeckt.
sensor off
RS422 on
output off
analog on
Falsch
(Schatten)
Abb. 7 Sensoranordnung bei Bohrungen und Kanten
Seite 25
