Schutzgehäuse
Bei SGH Größe M: Abluftanschluss
SGH/SGHF Größe M
Bei SGHF Größe M: mit Blindstopfen verschlossen

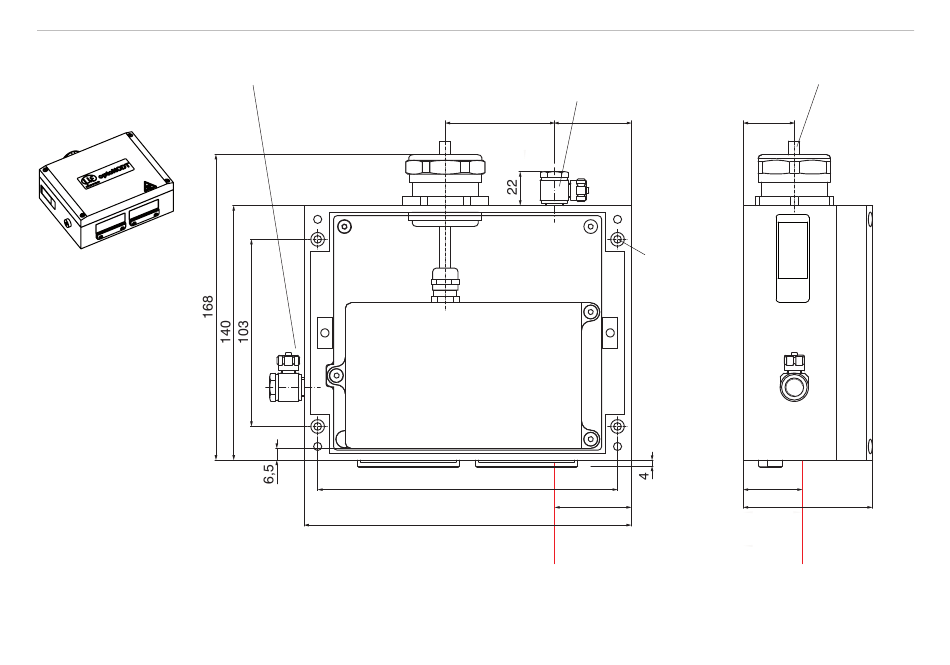

Abb. 54 Schutzgehäuse für den Messbereich 500 und 750 mm
optoNCDT 1750
Zuluft
(Anschluss schwenkbar, für
Schlauch mit 6 mm Innen-ø)
60,0 42,0
165
42,5
180
Laserstrahl
Sensorkabel
mit Stecker
28,0
4 x
Befestigungs-
bohrungen
ø4,5
32,5
71
Laserstrahl
