Neuer Pol:
Xpol1 = 5.0
Nächster Punkt:
L1ink = -2.0
A.14.6 Zyklenunterstützung
Funktionalität
Für folgende Technologien finden Sie weitere Hilfsmittel in Form von vorbereiteten Zyklen, die lediglich parametriert werden
müssen.
● Bohren
● Fräsen
Weitere Informationen finden Sie im Programmier- und Bedienhandbuch (Fräsen), Teil 2.
A.14.7 Programmierbeispiel Fräsen
Beispiel 1

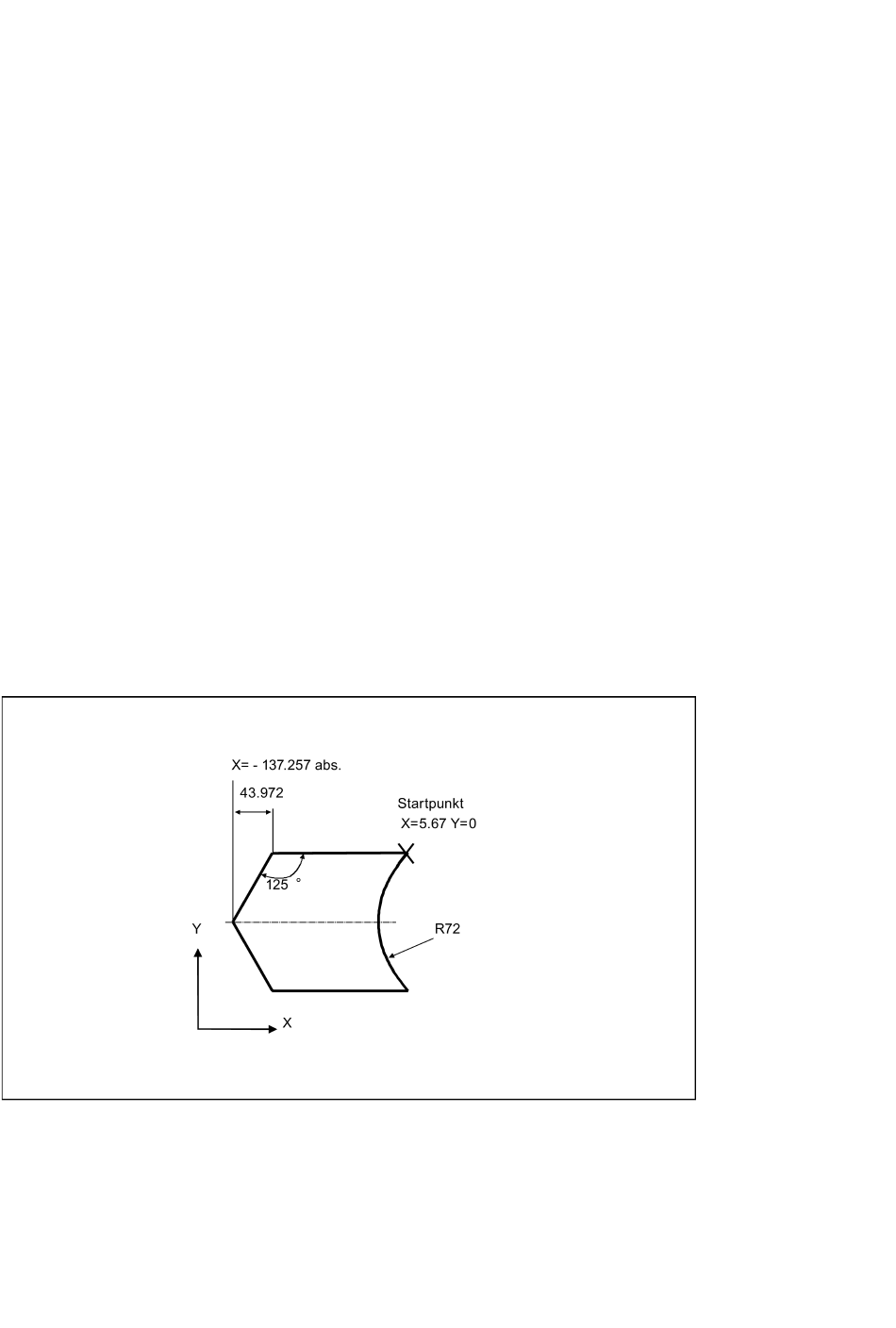

Folgende Skizze stellt ein Programmierbeispiel für die Funktion "Freie Konturprogrammierung" dar.
Startpunkt: X=5.67 abs., Y=0 abs., Bearbeitungsebene G17
Die Kontur wird gegen den Uhrzeigersinn programmiert.
242
Ypol1 = 5.0
ϕink = 45.0°
Berechnete Polarkoord. Vorgänger
L1abs = 3.6603
Absolute Polarkoordinaten für aktuelles Element
L1abs = 1.6603
Berechn. kartesische Koordinaten
Xabs = 1.1740
Programmier- und Bedienhandbuch (Fräsen)
(Pol 1)
ϕabs = 0.0°
ϕabs = 45.0°
Yabs = 1.1740
