1.2
Maschinensteuertafeln
1.2.1
Übersicht

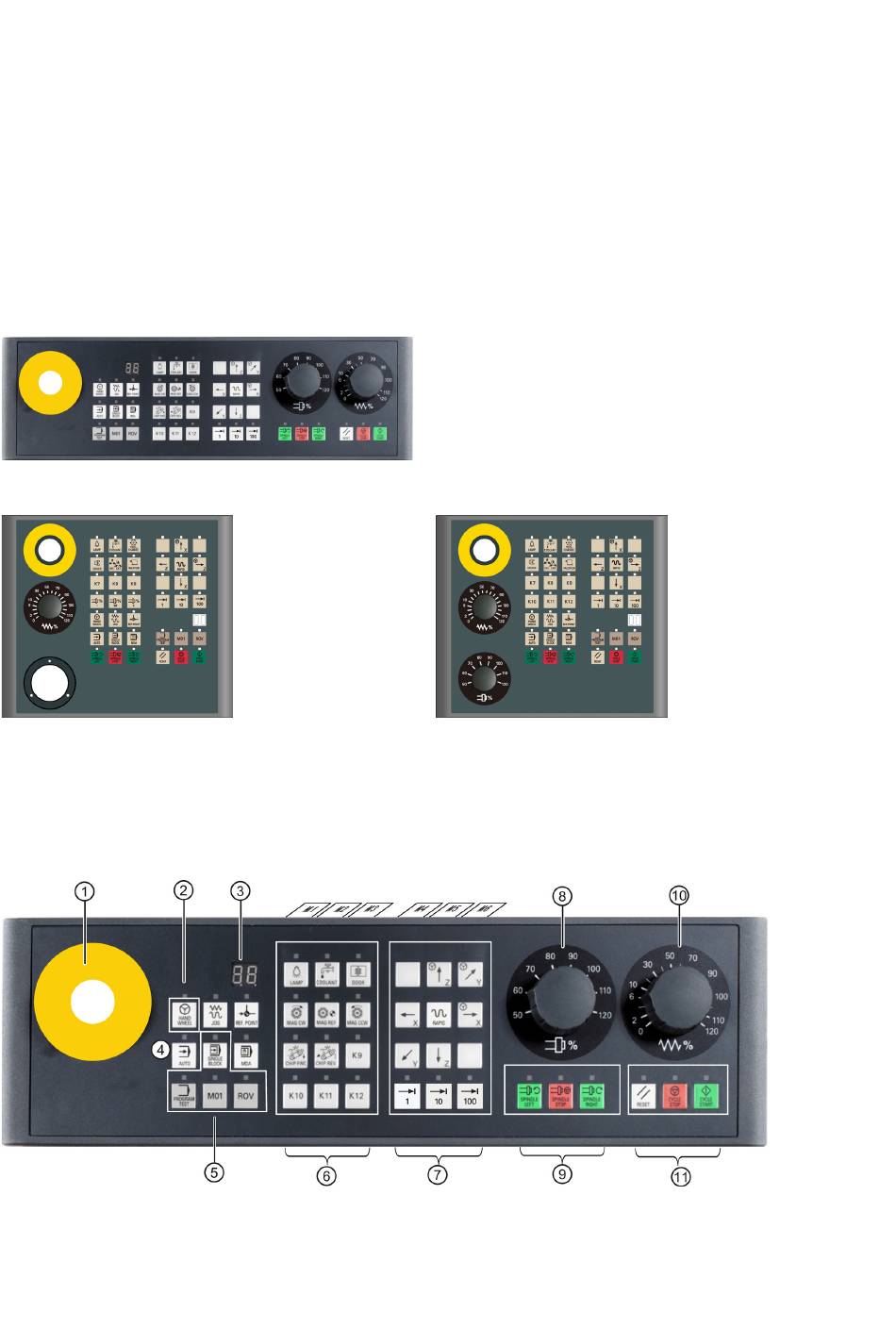

Bedienelemente an der Vorderseite der MCP (Maschinensteuertafel)
Die SINUMERIK 808D MCP ist in den folgenden Ausführungen verfügbar:
● MCP im Querformat
● MCP im Hochformat mit reserviertem Slot für das Handrad
● MCP im Hochformat mit Override-Schalter für die Spindel
MCP im Querformat
MCP im Hochformat mit reserviertem Handradslot
1.2.2
Bedienelemente an der Maschinensteuertafel (MCP)
Bedienelemente an der Vorderseite der MCP (Maschinensteuertafel)
Die folgende Abbildung zeigt am Beispiel einer MCP im Querformat die Bedienelemente, die auf der MCP zur Verfügung
stehen:
10
MCP im Hochformat mit Spindle-Override-Schalter
