N30 SLOT2(2, 0, 2, -23, , 3, 70, 15, 60, 60, 42, , 120,
100, 300, 6, 2, 0.5, 0, , 0, )
N40 M02
Programmierbeispiel 2: Nuten2
Führen Sie folgende Schritte aus:
1.
2.
3.
4.
5.
9.6.9 Rechtecktasche fräsen - POCKET3
Programmierung
POCKET3 (_RTP, _RFP, _SDIS, _DP, _LENG, _WID, _CRAD, _PA, _PO, _STA, _MID, _FAL, _FALD, _FFP1, _FFD, _CDIR,
_VARI, _MIDA, _AP1, _AP2, _AD, _RAD1, _DP1)
Parameter
Parameter Datentyp
_RTP REAL
_RFP REAL
_SDIS REAL
_DP REAL
Programmier- und Bedienhandbuch (Fräsen)
6FC5398-4DP10-0AA1, 01/2014

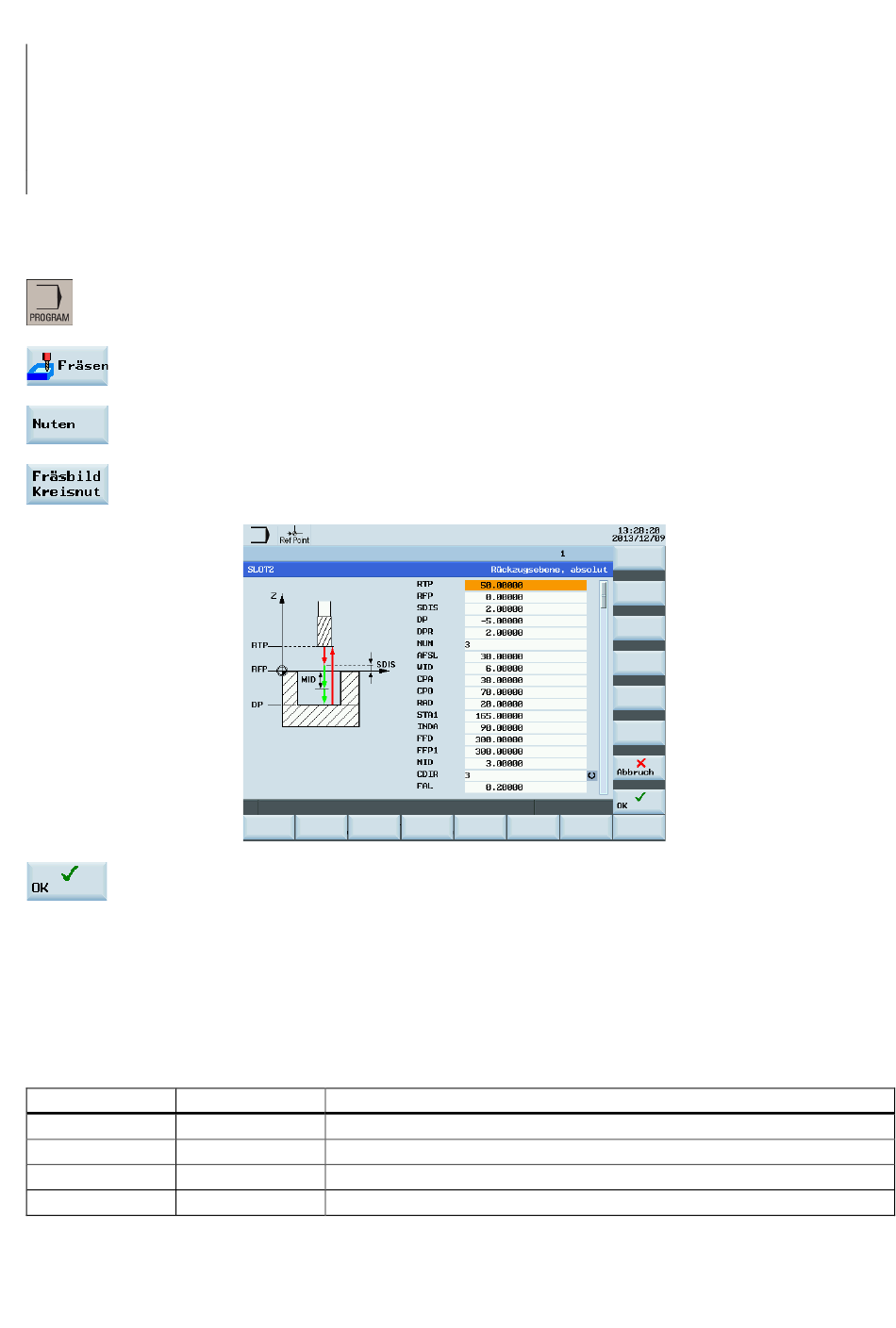

Wählen Sie den gewünschten Bedienbereich.
Öffnen Sie die vertikale Softkey-Leiste für verfügbare Fräszyklen.
Drücken Sie diesen Softkey in der vertikalen Softkey-Leiste.
Drücken Sie diesen Softkey, um das Fenster für SLOT2 zu öffnen. Parametrieren Sie den
Zyklus nach Bedarf.
Bestätigen Sie Ihre Einstellungen mit diesem Softkey. Der Zyklus wird dann automatisch an
den Programmeditor übertragen.
Beschreibung
Rückzugsebene (absolut)
Referenzebene (absolut)
Sicherheitsabstand (ohne Vorzeichen einzugeben)
Taschentiefe (absolut)
; Zyklusaufruf
Referenzebene+SDIS=Rückzugsebene
bedeutet: Absenken in der Zustellachse
mit G0 auf Referenzebene+SDIS entfällt,
Parameter VAR, MIDF, FFP2 und SSF wurden
weggelassen
; Programmende
