SDIR (Drehrichtung)
Der Parameter bestimmt die Drehrichtung, mit der im Zyklus die Bohrung ausgeführt wird.
Bei anderen Werten als 3 oder 4 (M3/M4) wird der Alarm 61102 "Keine Spindelrichtung programmiert" erzeugt und der
Zyklus wird abgebrochen.

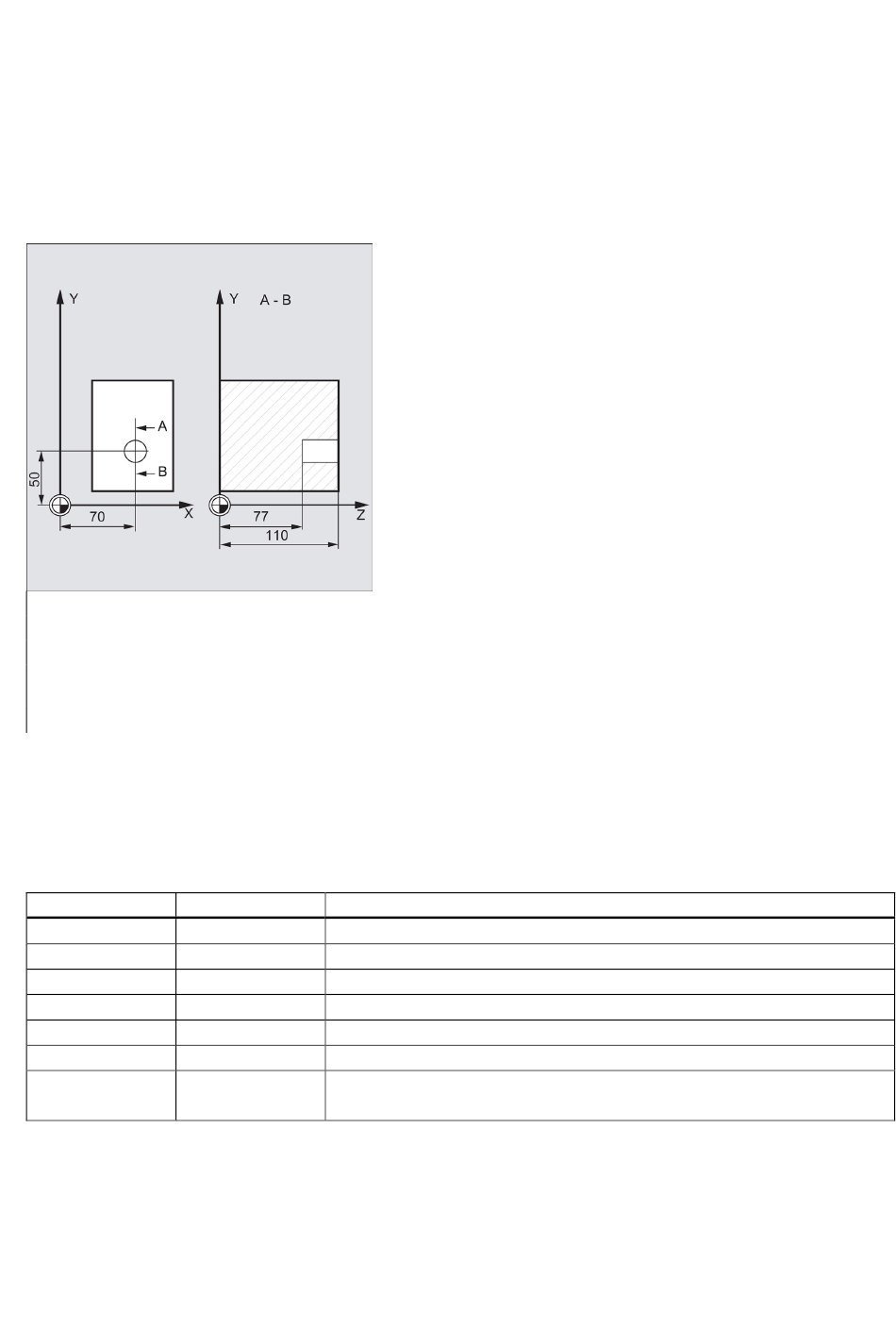

Programmierbeispiel: Drittes Ausbohren
Der Zyklus CYCLE87 wird in der XY-Ebene auf der Position X70 Y50 aufgerufen. Die Bohrachse ist die Z-Achse. Die
Endbohrtiefe ist absolut vorgegeben. Der Sicherheitsabstand beträgt 2 mm.
N10 G0 G17 G90 F200 S300
N20 D3 T3 Z113
N30 X70 Y50
N40 CYCLE87 (113, 110, 2, 77, , 3)
N50 M02
9.4.11 Bohren mit Stopp 2 – CYCLE88
Programmierung
CYCLE88 (RTP, RFP, SDIS, DP, DPR, DTB, SDIR)
Parameter
Parameter Datentyp
RTP REAL
RFP REAL
SDIS REAL
DP REAL
DPR REAL
DTB REAL
SDIR INT
Funktion
Das Werkzeug bohrt mit der programmierten Spindeldrehzahl und Vorschubgeschwindigkeit bis zur eingegebenen
Endbohrtiefe. Beim Bohren mit Stopp wird nach Erreichen der Endbohrtiefe eine Verweilzeit und ein Spindelhalt ohne
Programmier- und Bedienhandbuch (Fräsen)
6FC5398-4DP10-0AA1, 01/2014
Beschreibung
Rückzugsebene (absolut)
Referenzebene (absolut)
Sicherheitsabstand (ohne Vorzeichen einzugeben)
Endbohrtiefe (absolut)
Endbohrtiefe relativ zur Referenzebene (ohne Vorzeichen einzugeben)
Verweilzeit auf Endbohrtiefe (Spänebrechen)
Drehrichtung
Werte: 3 (für M3), 4 (für M4)
; Bestimmung der Technologiewerte
; Anfahren der Rückzugsebene
; Anfahren der Bohrposition
; Zyklusaufruf mit programmierter
Spindeldrehrichtung M3
; Programmende
