Programmierbeispiel 2: Umfräsen einer geschlossenen Kontur außen
Mit diesem Programm wird dieselbe Kontur wie in Beispiel 1 gefräst. Die Konturprogrammierung erfolgt jedoch hierbei im
aufrufenden Programm.
N10 T3 D1
N20 S500 M3 F3000
N30 G17 G0 G90 X100 Y200 Z250 G94
N40 CYCLE72 ( "PIECE245:PIECE245E", 250, 200, 3, 175, 10,1,
1.5, 800, 400, 11, 41, 2, 20, 1000, 2, 20)
N50 X100 Y200
N60 M2
N70 PIECE245:
N80 G1 G90 X150 Y160
N90 X230 CHF=10
N100 Y80 CHF=10
N110 X125
N120 Y135
N130 G2 X150 Y160 CR=25
N140 PIECE245E:
N150 M2
Programmierbeispiel 3
Führen Sie folgende Schritte aus:
1.
2.
3.
4.
168
Wählen Sie den gewünschten Bedienbereich.
Öffnen Sie die vertikale Softkey-Leiste für verfügbare Fräszyklen.

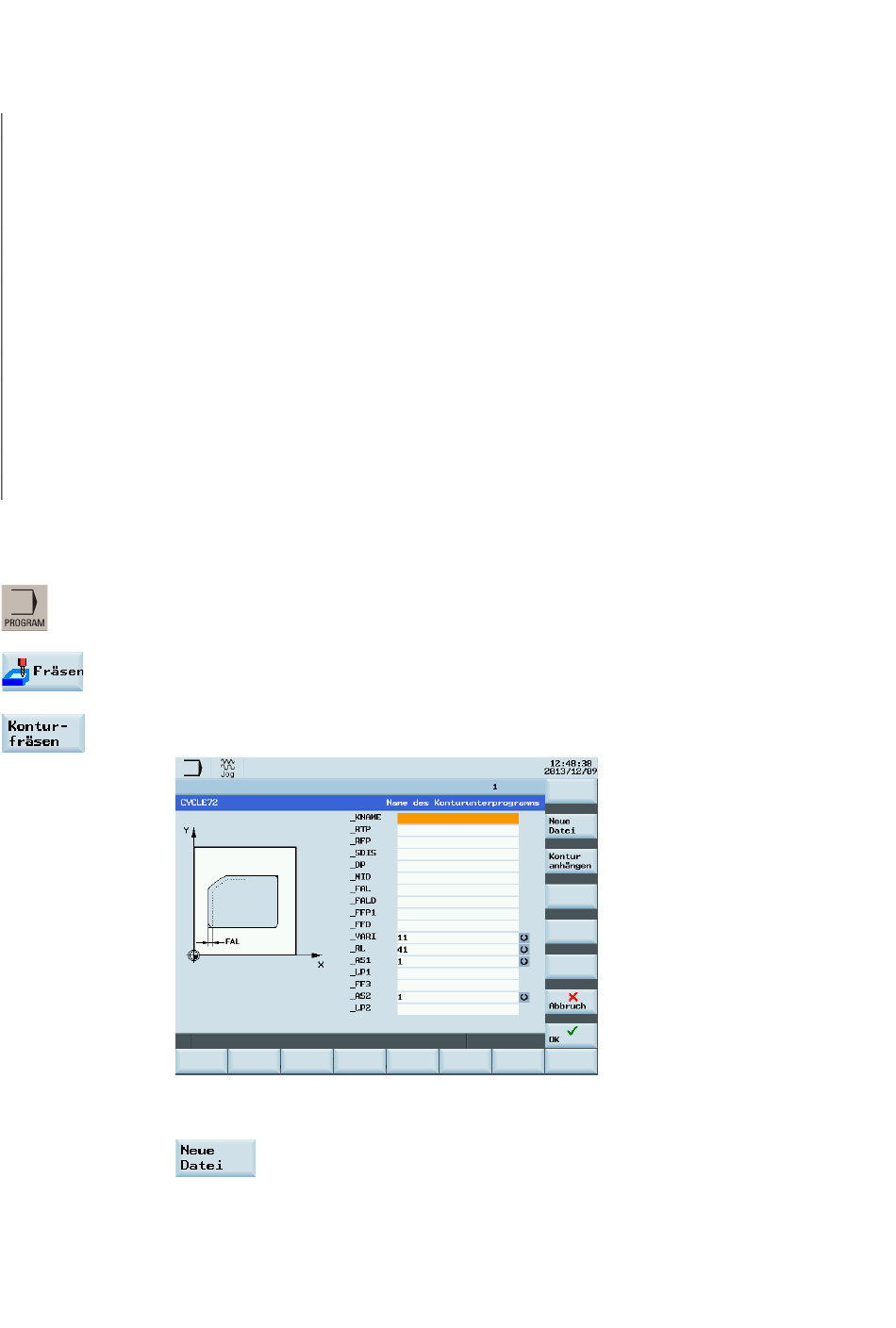

Drücken Sie diesen Softkey, um das Fenster für CYCLE72 zu öffnen. Geben Sie einen Namen in
das erste Eingabefeld ein.
Drücken Sie einen der folgenden beiden Softkeys. Das Programm springt automatisch zur
Programmeditor-Maske.
Wenn Sie die Kontur in einem Unterprogramm bearbeiten und speichern
möchten, drücken Sie diesen Softkey.
; T3: Fräser mit Radius 7
; Vorschub und Drehzahl programmieren
; Anfahren der Ausgangsstellung
; Zyklusaufruf
; Kontur
; Konturende
