8.4.5

Vorschubkorrektur bei Kreisen: CFTCP, CFC

Funktionalität
Bei eingeschalteter Werkzeugradiuskorrektur (G41/G42) und Kreisprogrammierung ist es notwendig, den Vorschub am
Fräsermittelpunkt zu korrigieren, wenn der programmierte F-Wert an der Kreiskontur wirken soll.
Innen- und Außenbearbeitung eines Kreises sowie der aktuelle Werkzeugradius werden bei eingeschalteter Korrektur
automatisch berücksichtigt.
Bei geraden Bahnen ist diese Korrektur nicht erforderlich. Hier sind die Bahngeschwindigkeiten am Fräsermittelpunkt und an
der programmierten Kontur gleich.
Soll der programmierte Vorschub stets an der Fräsermittelpunktsbahn wirken, schalten Sie die Vorschubkorrektur aus. Zum
Schalten ist die modal wirkende Gruppe mit CFTCP/CFC (G-Funktionen) vorgesehen.
Programmierung
CFTCP ; Vorschubkorrektur AUS (programmierter Vorschub wirkt am Fräsermittelpunkt)
CFC ; Vorschubkorrektur bei Kreis EIN

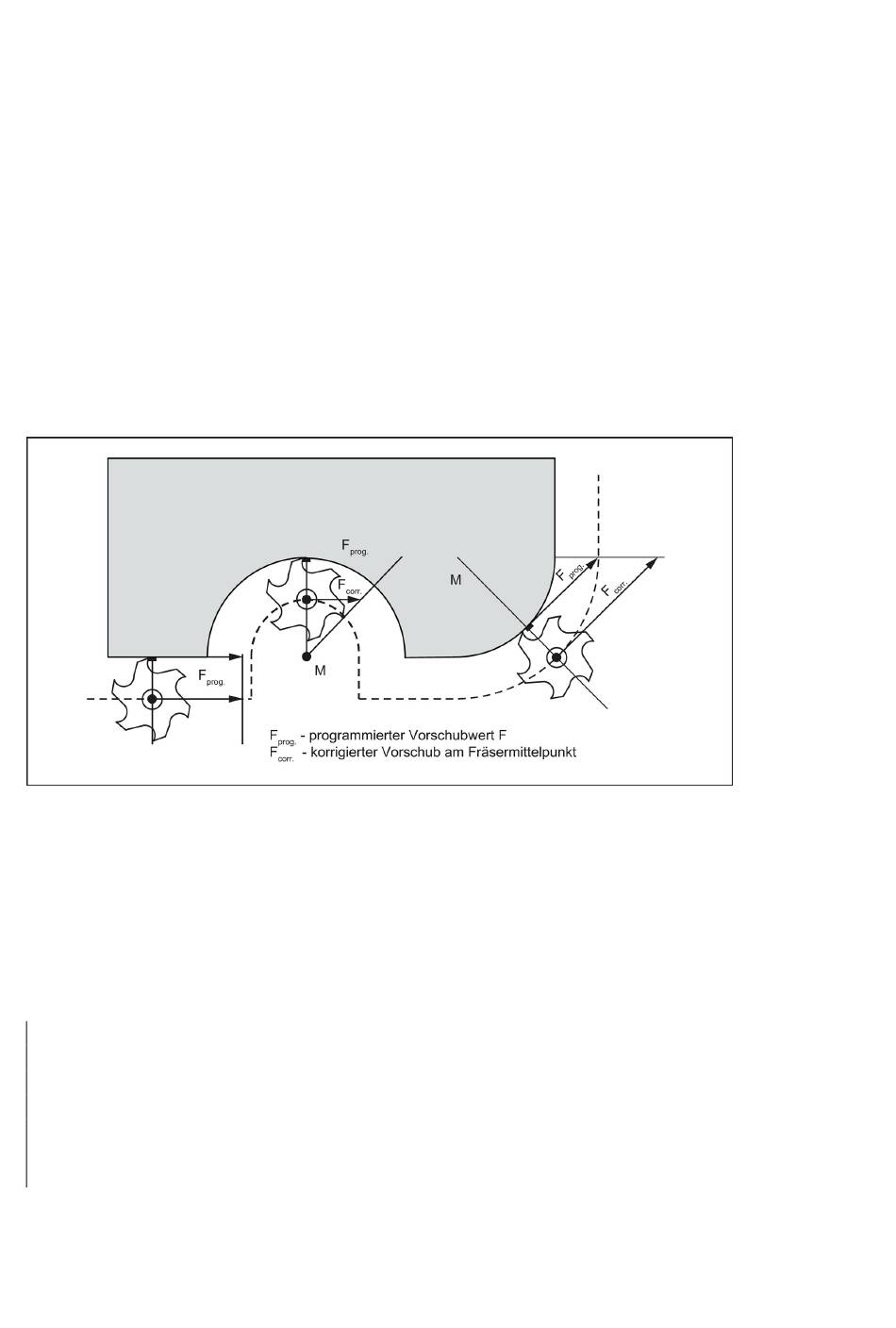

Siehe das folgende Bild zur Vorschubkorrektur G901 bei Innen-/Außenkreisbearbeitung:
Korrigierter Vorschub
● Außenkreisbearbeitung:
F = F (r + r
corr. prog. cont tool
● Innenkreisbearbeitung:
F = F (r - r
korr. prog. cont tool
r : Radius der Kreiskontur
cont
r : Werkzeugradius
tool
Programmierbeispiel
N10 G42 G1 X30 Y40 F1000
N20 CFC F350
N30 G2 X50 Y40 I10 J-7 F350
N40 G3 X70 Y40 I10 J6 F300
N50 CFTCP
N60 M30
Programmier- und Bedienhandbuch (Fräsen)
6FC5398-4DP10-0AA1, 01/2014
) / r
cont
) / r
cont
; Werkzeugradiuskorrektur EIN
; Vorschubkorrektur bei Kreis EIN
; Vorschubwert wirkt an Kontur
; Vorschubwert wirkt an Kontur
; Vorschubkorrektur AUS, programmierter Vorschubwert wirkt am
Fräsermittelpunkt
