Siemens SINUMERIK 808D ADVANCED Bedienhandbuch Seite 175

Ablauf
Erreichte Position vor Zyklusbeginn:
Der Startpunkt ist eine Position im positiven Bereich der Abszisse mit eingerechneten Anfahrhalbkreis und unter
Berücksichtigung des programmierten Rohmaßes.
Bewegungsablauf beim Schruppen (VARI=1):

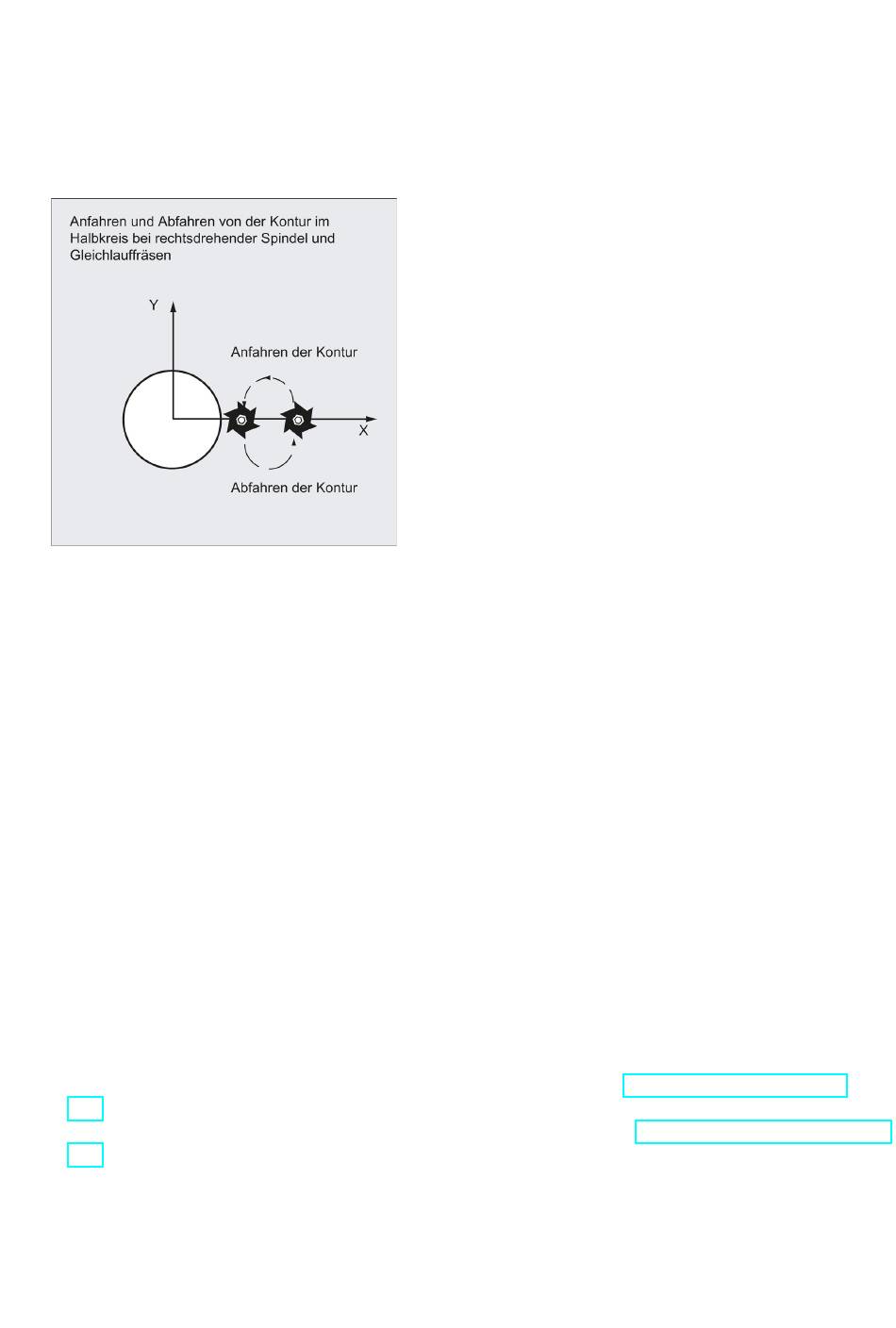

● An- und Abfahren der Kontur:
Es wird die Rückzugsebene (RTP) im Eilgang angefahren, um danach in dieser Höhe auf den Startpunkt in der
Bearbeitungsebene zu positionieren. Der Startpunkt ist auf 0 Grad bezogen auf die Abszissenachse festgelegt.
Es folgt die Zustellung im Eilgang auf den Sicherheitsabstand (SDIS) mit anschließendem Verfahren im Vorschub auf die
Bearbeitungstiefe. Zum Anfahren an die Zapfenkontur wird mit einer Halbkreisbahn unter Berücksichtigung des
programmierten Rohteilzapfens eingefahren.
Die Fräsrichtung kann als Gleich- oder Gegenlauffräsen der Spindelrichtung bestimmt werden.
Ist der Zapfen einmal umfahren, wird in der Ebene im Halbkreis die Kontur verlassen und es erfolgt eine Zustellung auf die
nächste Bearbeitungstiefe.
Anschließend wird die Kontur wieder im Halbkreis angefahren und der Zapfen einmal umfahren. Dieser Vorgang wird
solange wiederholt, bis die programmierte Zapfentiefe erreicht ist.
Anschließend wird die Rückzugsebene (_RTP) im Eilgang angefahren.
● Tiefenzustellung:
– Zustellung auf Sicherheitsabstand
– Eintauchen auf Bearbeitungstiefe
Die erste Bearbeitungstiefe errechnet sich aus der Gesamttiefe, dem Schlichtaufmaß und der maximal möglichen
Tiefenzustellung.
Bewegungsablauf beim Schlichten (VARI=2):
Entsprechend den gesetzten Parametern FAL und FALD wird Schlichten an der Mantelkontur oder Schlichten auf dem
Grund bzw. beides zusammen ausgeführt. Die Anfahrstrategie entspricht den Bewegungen in der Ebene wie beim
Schruppen.
Erläuterung der Parameter
Eine Erläuterung der Parameter RTP, RFP, SDIS, DP und DPR finden Sie im Kapitel "Bohren, Zentrieren - CYCLE81
(Seite 123)".
Eine Erläuterung der Parameter MID, FAL, FALD, FFP1 und FFD finden Sie im Kapitel "Rechtecktasche fräsen - POCKET3
(Seite 189)".
PRAD (Durchmesser des Zapfens)
Der Durchmesser ist ohne Vorzeichen einzugeben.
