SPCA und SPCO (Referenzpunkt 1. Achse der Ebene und 2. Achse der Ebene)
Es wird ein Punkt auf der Geraden der Lochreihe vorgegeben, der als Referenzpunkt zur Bestimmung der Abstände
zwischen den Bohrungen betrachtet wird. Von diesem Punkt aus wird der Abstand zur ersten Bohrung FDIS angegeben.
STA1 (Winkel)
Die Gerade kann eine beliebige Lage in der Ebene einnehmen. Diese wird neben den durch SPCA und SPCO definierten
Punkt durch den Winkel, den die Gerade mit der 1. Achse der Ebene des beim Aufruf aktuellen
Werkstückkoordinatensystems einschließt, bestimmt. Der Winkel ist unter STA1 in Grad einzugeben.
FDIS und DBH (Abstand)
Unter FDIS geben Sie den Abstand der ersten Bohrung zum unter SPCA und SPCO definierten Referenzpunkt vor. Der
Parameter DBH enthält den Abstand zwischen je zwei Bohrungen.
NUM (Anzahl)
Mit dem Parameter NUM bestimmen Sie die Anzahl der Bohrungen.
Programmierbeispiel: Lochreihe

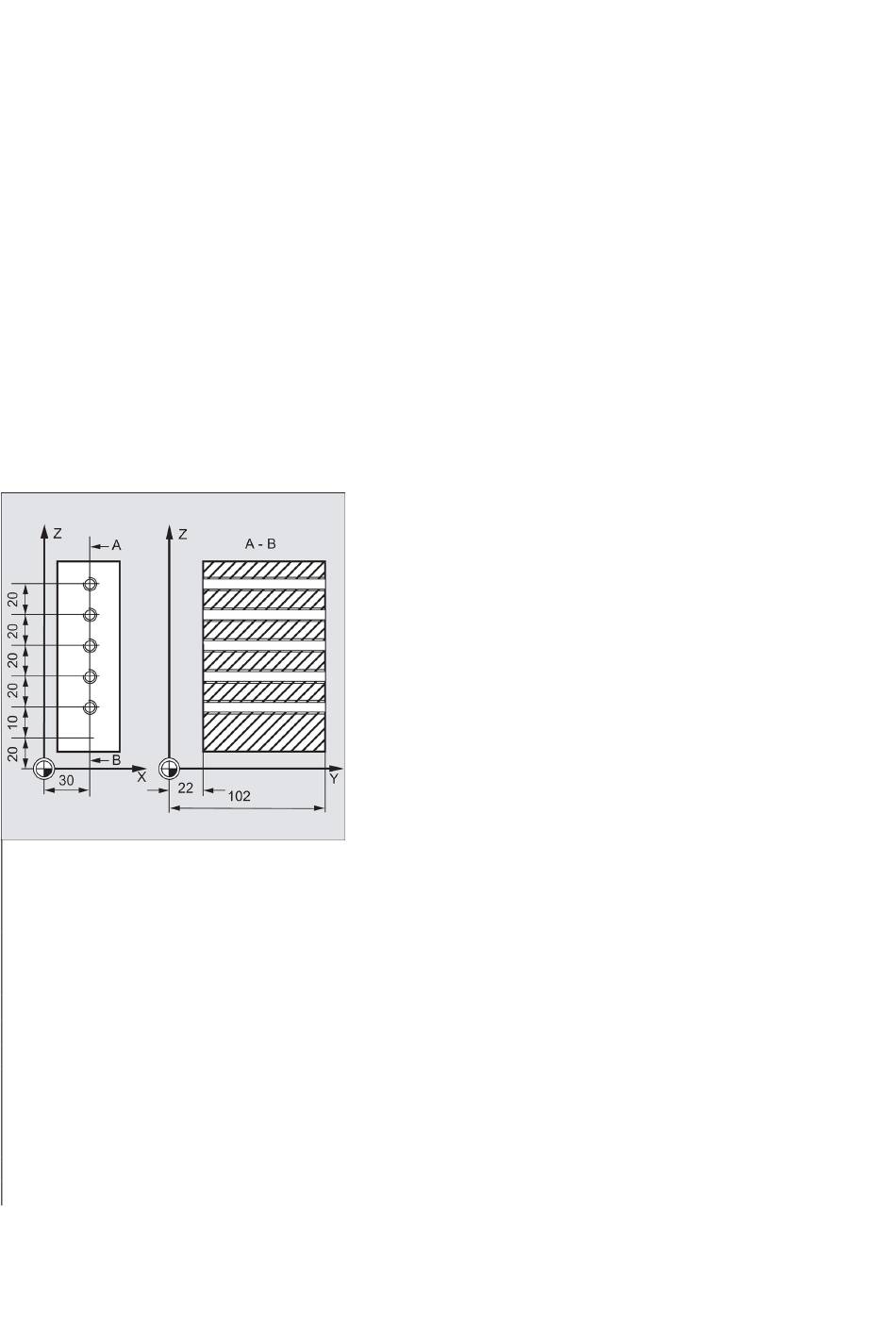

Mit diesem Programm können Sie eine Lochreihe aus fünf Gewindebohrungen bearbeiten, die parallel zur Z-Achse der ZX-
Ebene liegen und untereinander einen Abstand von 20 mm haben. Der Ausgangspunkt der Lochreihe liegt bei Z20 und X30,
wobei die erste Bohrung einen Abstand von 10 mm von diesem Punkt hat. Die Geometrie der Lochreihe wird durch den
Zyklus HOLES1 beschreiben. Es wird zunächst mit dem Zyklus CYCLE82 gebohrt, danach mit CYCLE84 Gewinde gebohrt
(ohne Ausgleichsfutter). Die Bohrungen haben die Tiefe 80 mm (Differenz zwischen Referenzebene und Endbohrtiefe).
N10 G90 F30 S500 M3 T10 D1
N20 G17 G90 X20 Z105 Y30
N30 MCALL CYCLE82(105, 102, 2, 22, 0, 1)
N40 HOLES1(20, 30, 0, 10, 20, 5)
N50 MCALL
...
N60 G90 G0 X30 Z110 Y105
N70 MCALL CYCLE84(105, 102, 2, 22, 0, , 3, , 4.2, ,300, )
N80 HOLES1(20, 30, 0, 10, 20, 5)
N90 MCALL
N100 M02
150
; Bestimmung der Technologiewerte für den
Bearbeitungsabschnitt
; Anfahren der Ausgangsstellung
; modaler Aufruf des Zyklus zum Bohren
; Aufruf Lochreihenzyklus, begonnen wird
mit der ersten Bohrung, im Zyklus werden
nur die Bohrpositionen angefahren
; modalen Aufruf abwählen
; Werkzeugwechsel
; Position neben 5. Bohrung anfahren
; modaler Aufruf des Zyklus zum
Gewindebohren
; Aufruf Lochreihenzyklus, begonnen wird
mit der 5. Bohrung der Lochreihe
; modalen Aufruf abwählen
; Programmende
