Siemens SINUMERIK 808D ADVANCED Bedienhandbuch Seite 247

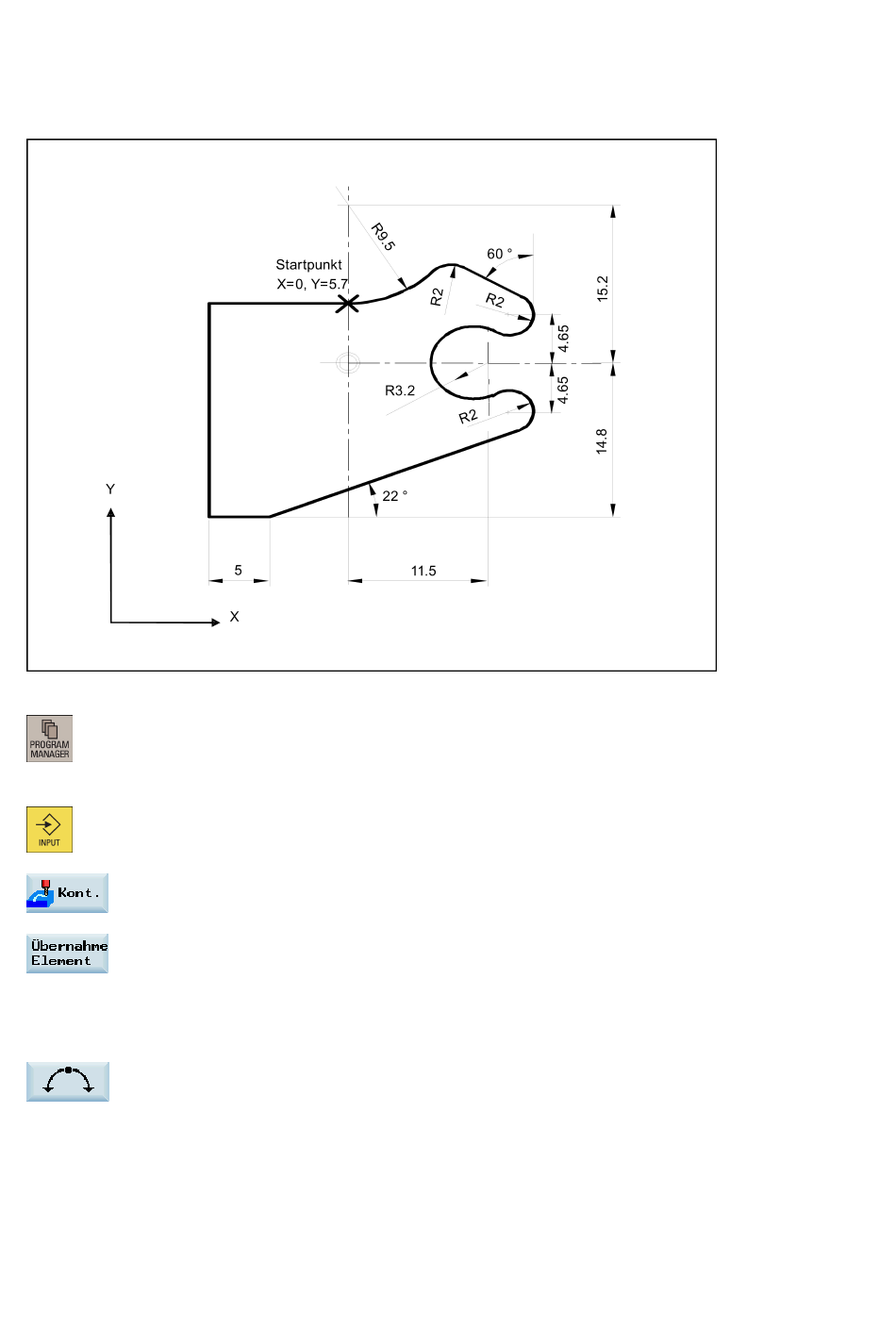

Beispiel 3
Startpunkt: X=0 abs., Y=5.7 abs., Bearbeitungsebene G17
Die Kontur wird im Uhrzeigersinn programmiert.
Bedienfolge:
1.
2.
3.
4.
5.
6.
Programmier- und Bedienhandbuch (Fräsen)
6FC5398-4DP10-0AA1, 01/2014
Wählen Sie den gewünschten Bedienbereich.
Geben Sie den gewünschten Programmordner ein.
Wählen Sie ein Programm mit den Cursor-Tasten aus und drücken Sie diese Taste, um das
Programm im Programmeditor zu öffnen.
Drücken Sie diesen Softkey, um den Kontureditor zu öffnen.
Legen Sie mit den folgenden Parametern einen Startpunkt fest und drücken Sie zur Bestätigung
diesen Softkey.
● Programmierebene: G17
● X: 0 abs.
● Y: 5.7 abs.
Drücken Sie diesen Softkey, um als Konturelement einen Kreisbogen auszuwählen.
247
