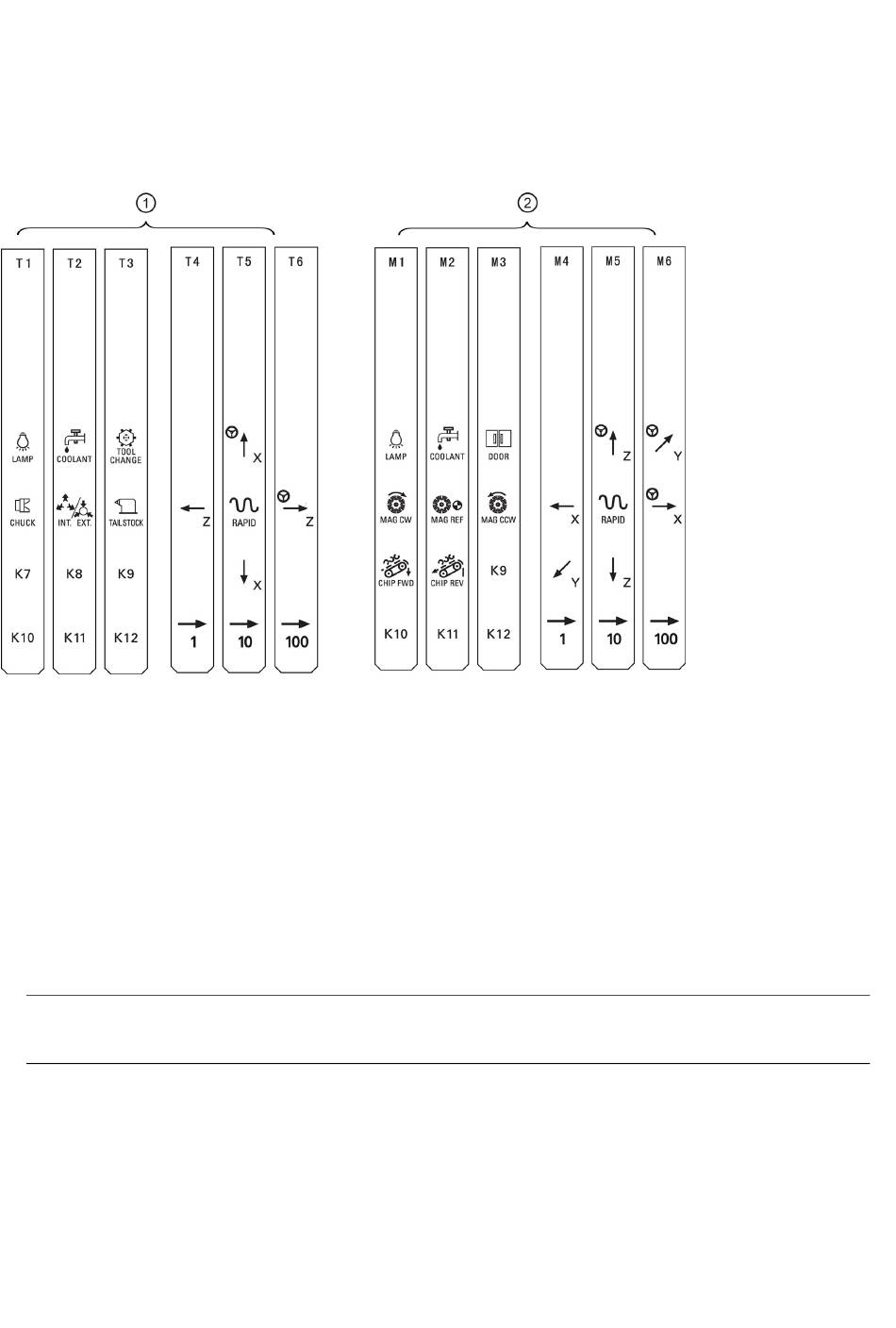

Vordefinierte Einsteckstreifen
Das MCP (Maschinensteuertafel)-Paket umfasst zwei Sätze (jeweils sechs Stück) vordefinierter Einsteckstreifen. Ein Satz
ist für die Drehen-Variante der Steuerung vorgesehen und ist an der Rückseite der MCP voreingesteckt. Der andere Satz ist
für die Fräsen-Variante der Steuerung vorgesehen.
Wenn Sie über die Variante SINUMERIK 808D ADVANCED Fräsen der Steuerung verfügen, tauschen Sie die
voreingesteckten Streifen durch die Einsteckstreifen für die Fräsen-Variante aus.
Kundenspezifische Einsteckstreifen
Das MCP-Paket enthält zusätzlich eine leere Kunststofffolie im A4-Format mit heraustrennbaren Streifen. Sie können eigene
Einsteckstreifen erstellen, wenn sich die vordefinierten für Ihren Bedarf nicht eignen.
Im Ordner \examples\MCP der Toolbox-DVD für die SINUMERIK 808D ADVANCED befinden sich eine
Symbolbibliotheksdatei und eine Vorlagendatei für Einsteckstreifen. Um kundenspezifische Einsteckstreifen zu erstellen,
gehen Sie folgendermaßen vor:
1. Kopieren Sie die gewünschten Symbole aus der Symbolbibliotheksdatei an die gewünschten Positionen in der
Einsteckstreifenvorlage.
2. Drucken Sie die Vorlage auf die leere Kunststofffolie im A4-Format.
3. Lösen Sie die Einsteckstreifen von der Kunststofffolie.
4. Ziehen Sie die voreingesteckten Streifen aus der MCP.
5. Stecken Sie Ihre benutzerdefinierten Streifen an der Rückseite der MCP ein.
Hinweis
In diesem Handbuch wird von einer Standard-Maschinensteuertafel MCP 808D ausgegangen. Sollten Sie eine andere
MCP einsetzen, kann die Bedienung von dieser Beschreibung abweichen.
