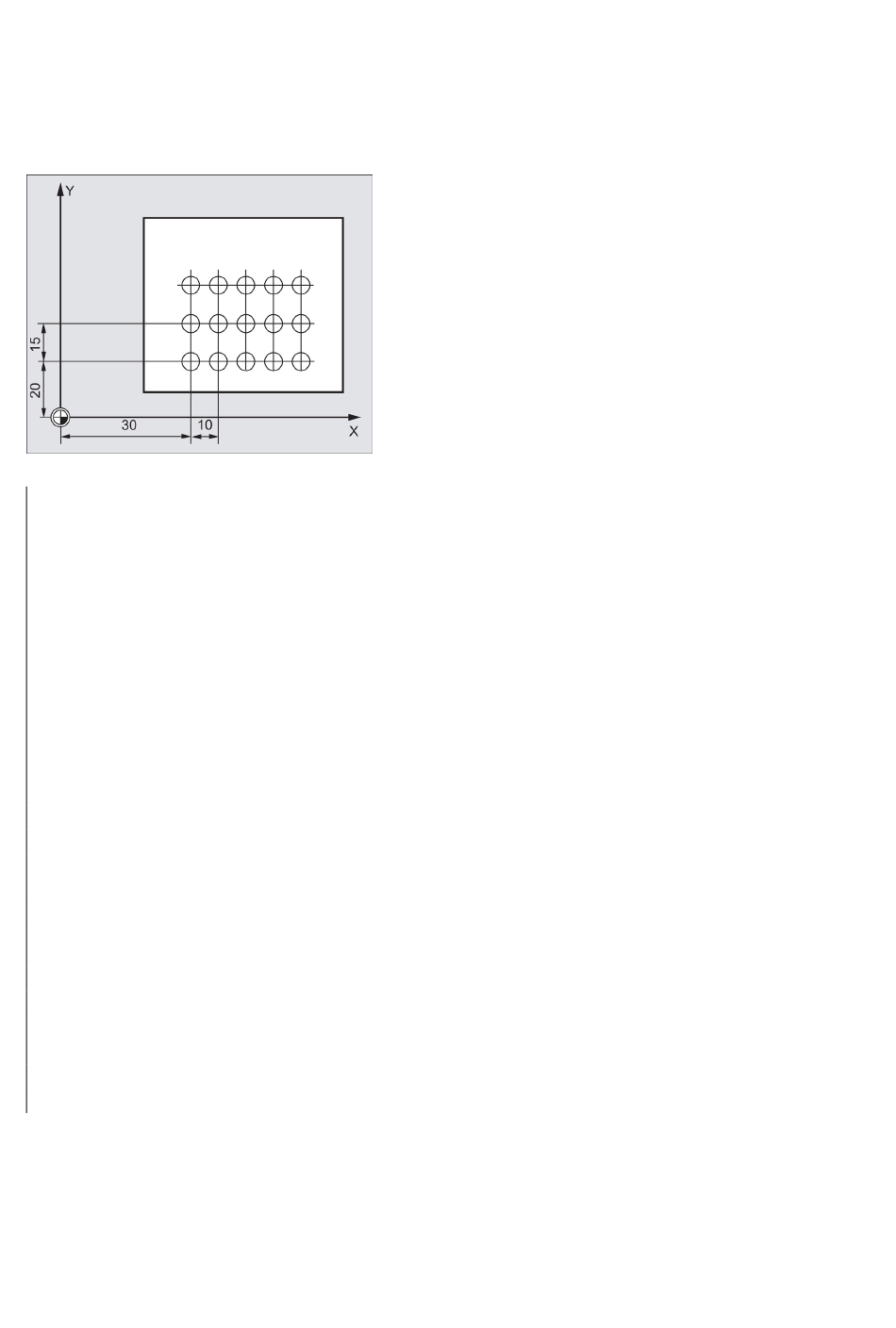

Programmierbeispiel: Lochgitter
Mit diesem Programm können Sie ein Lochgitter, bestehend aus fünf Zeilen mit jeweils fünf Bohrungen, die in der XY-Ebene
liegen und untereinander einen Abstand von 10 mm haben, bearbeiten. Der Ausgangspunkt des Lochgitters liegt bei X30
Y20.
Im Beispiel werden R-Parameter als Übergabeparameter für den Zyklus verwendet.
R10=102
R11=105
R12=2
R13=75
R14=30
R15=20
R16=0
R17=10
R18=10
R19=5
R20=5
R21=0
R22=10
N10 G90 F300 S500 M3 T10 D1
N20 G17 G0 X=R14 Y=R15 Z105
N30 MCALL CYCLE82(R11, R10, R12, R13,
0, 1)
N40 LABEL1:
N41 HOLES1(R14, R15, R16, R17, R18,
R19)
N50 R15=R15+R22
N60 R21=R21+1
N70 IF R21<R20 GOTOB LABEL1
N80 MCALL
N90 G90 G0 X30 Y20 Z105
N100 M02
9.5.3

Lochkreis - HOLES2

Programmierung
HOLES2 (CPA, CPO, RAD, STA1, INDA, NUM)
Programmier- und Bedienhandbuch (Fräsen)
6FC5398-4DP10-0AA1, 01/2014
; Referenzebene
; Rückzugsebene
; Sicherheitsabstand
; Bohrtiefe
; Referenzpunkt der Lochreihe, 1. Achse der Ebene
; Referenzpunkt der Lochreihe, 2. Achse der Ebene
; Anfangswinkel
; Abstand der 1. Bohrung vom Referenzpunkt
; Abstand zwischen den Bohrungen
; Anzahl der Bohrungen pro Reihe
; Anzahl der Reihen
; Zähler der Reihen
; Abstand zwischen den Reihen
; Bestimmung der Technologiewerte
; Anfahren der Ausgangsstellung
; modaler Aufruf des Zyklus zum Bohren
; Aufruf des Lochkreiszyklus
; y-Wert für nächste Zeile berechnen
; Zeilenzähler erhöhen
; Rücksprung auf LABEL1, wenn die Bedingung erfüllt ist
; modalen Aufruf abwählen
; Anfahren der Ausgangsstellung
; Programmende
