Allgemeiner Teil
1.3 Zyklenunterstützung im Programmeditor
1.3 Zyklenunterstützung im Programmeditor
1.3
Der Programmeditor bietet eine Zyklenunterstützung für die Siemens- und Anwender-Zyklen
an.
Funktion
Die Zyklenunterstützung bietet folgende Funktionalität:
● Zyklenauswahl über Softkeys
● Eingabemasken zur Parameterversorgung mit Hilfebildern
● Online-Hilfe pro Parameter (nur bei HMI Advanced)
● Unterstützung für die Kontureingabe
Aus den einzelnen Masken wird ein Programmcode erzeugt, der rückübersetzbar ist.

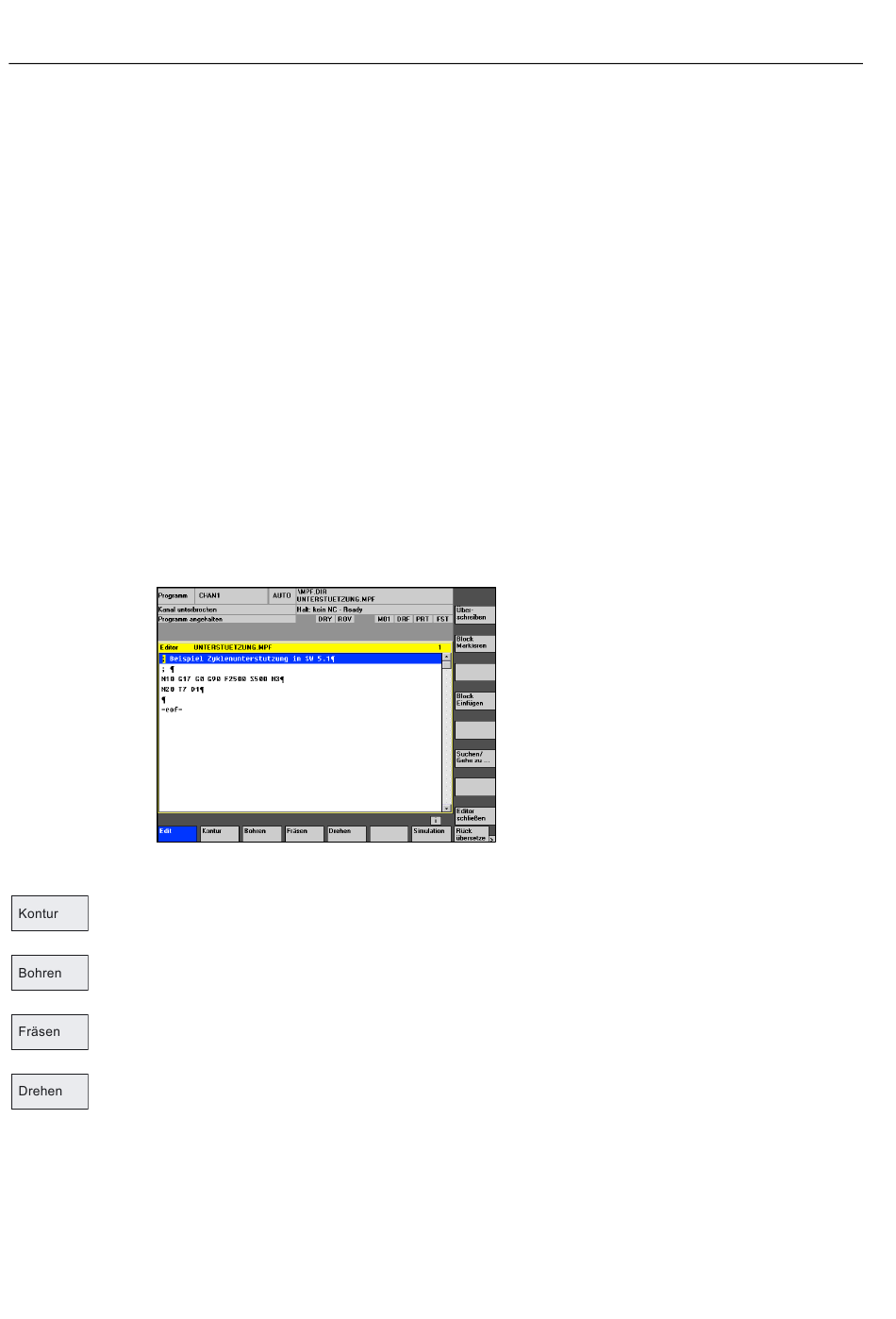

1.3.1 Menüs, Zyklenauswahl
Die Auswahl der Zyklen erfolgt technologieorientiert über die Softkeys:
Geometrieeingabe über den Geometrieprozessor oder über Konturzugmasken.
Eingabemasken für Bohrzyklen und Bohrbilder.
Eingabemasken für Fräszyklen.
Eingabemasken für Drehzyklen.
Nach Beendigung der Eingabe in einer Maske mit o.k. bleibt die Auswahlleiste dieser
Technologie sichtbar. Ähnliche Zyklen werden aus gemeinsamen Masken versorgt.
