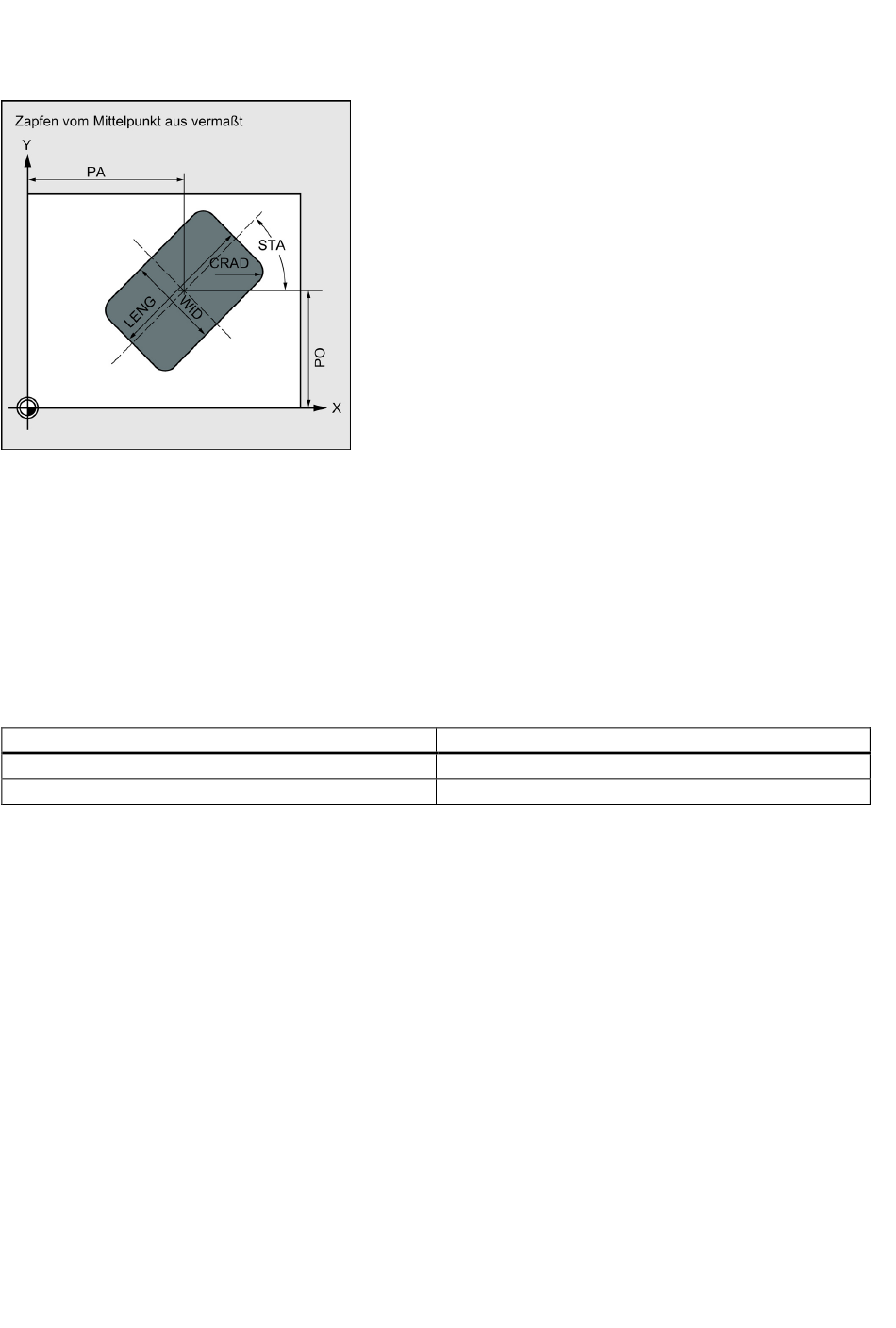

Der Zapfen wird dabei von der Mitte aus vermaßt. Der Betrag der Länge (LENG) bezieht sich immer auf die Abszisse (bei
Ebenenwinkel null Grad).
PA, PO (Referenzpunkt)
Mit den Parametern PA und PO definieren Sie den Referenzpunkt des Zapfens in Abszisse und Ordinate.
Dies ist der Zapfenmittelpunkt.
STA (Winkel)
STA gibt den Winkel zwischen der 1. Achse der Ebene (Abszisse) und der Längsachse des Zapfens an.
CDIR (Fräsrichtung)
Unter diesem Parameter geben Sie die Bearbeitungsrichtung des Zapfens vor.
Über den Parameter CDIR kann die Fräsrichtung direkt mit "2 für G2" und "3 für G3" oder alternativ dazu mit "Gleichlauf"
oder "Gegenlauf" programmiert werden.
Gleichlauf bzw. Gegenlauf wird zyklusintern über die vor Zyklusaufruf aktivierte Spindeldrehrichtung ermittelt.
Gleichlauf
M3 → G3
M4 → G2
VARI (Bearbeitungsart)
Mit dem Parameter VARI können Sie die Bearbeitungsart festlegen.
Mögliche Werte sind:
● 1=Schruppen
● 2=Schlichten
AP1, AP2 (Rohteilmaße)
Beim Bearbeiten des Zapfens können Rohteilmaße (z. B. bei der Bearbeitung vorgegossener Teile) berücksichtigt werden.
Die Rohmaße in Länge und Breite (AP1 und AP2) werden ohne Vorzeichen programmiert und vom Zyklus rechnerisch
symmetrisch um den Zapfenmittelpunkt gelegt. Abhängig von diesem Maß ist der intern errechnete Radius des
Einlaufhalbkreises.
172
Gegenlauf
M3 → G2
M4 → G3
