①
Reservierte Öffnung für Not-Halt-Taster
②
Handrad-Taste
Steuern der Achsbewegung mit externen Handrädern
③
Werkzeugnummernanzeige
Anzeige der aktuellen Werkzeugnummer
④
Betriebsart-Tasten
⑤
Programmsteuerungstasten
⑥

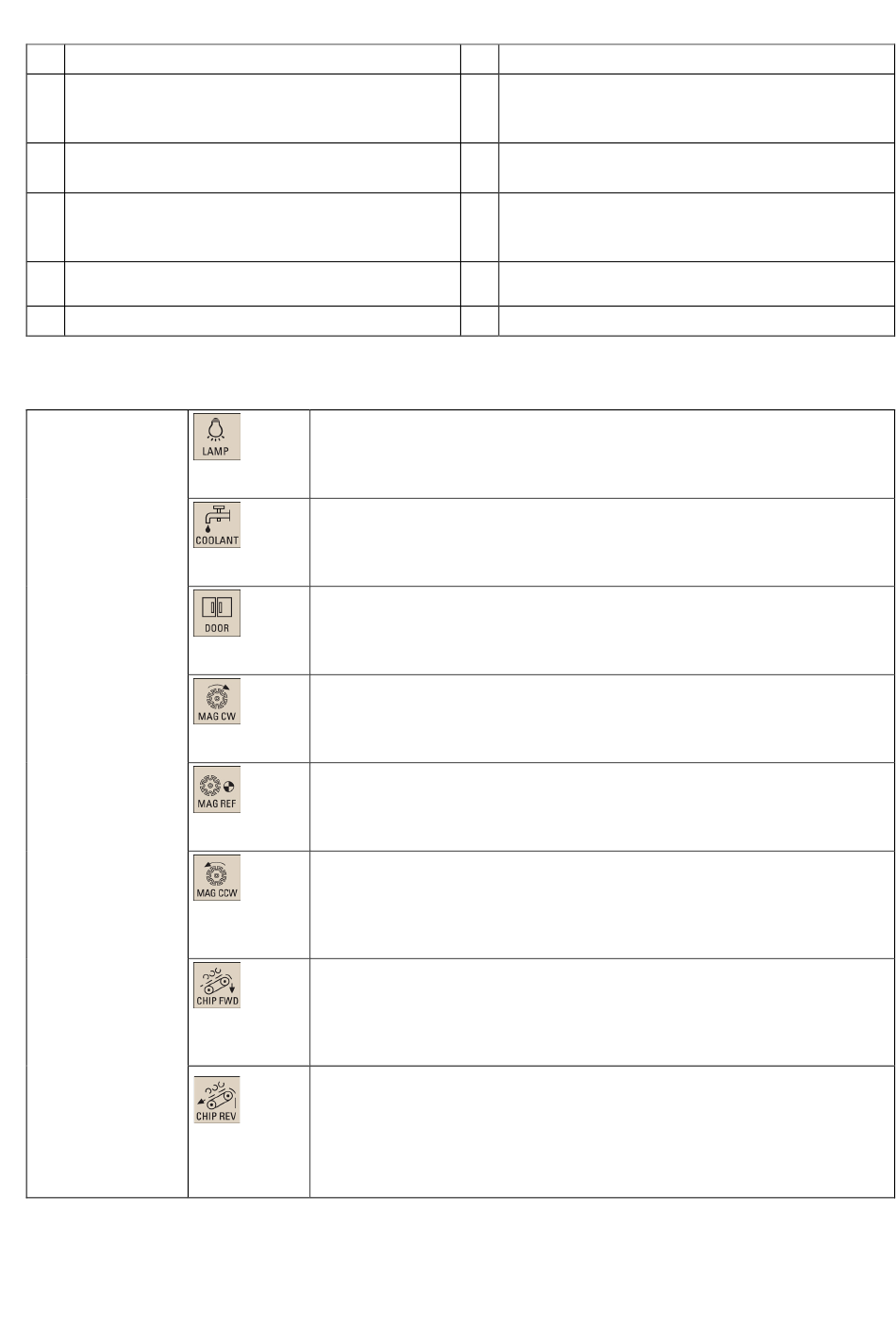

Benutzerdefinierte Tasten *
* Weitere Informationen siehe nachstehende Tabelle.
Weitere Informationen
Benutzerdefinierte
Tasten
Programmier- und Bedienhandbuch (Fräsen)
6FC5398-4DP10-0AA1, 01/2014
⑦
⑧
⑨
⑩
⑪
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, wird die Lampe
ein- bzw. ausgeschaltet.
LED leuchtet: Die Lampe ist eingeschaltet.
LED aus: Die Lampe ist ausgeschaltet.
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, wird die
Kühlmittelzufuhr ein- bzw. ausgeschaltet.
LED leuchtet: Die Kühlmittelzufuhr ist eingeschaltet.
LED aus: Die Kühlmittelzufuhr ist ausgeschaltet.
Wenn alle Achsen und der Spindelbetrieb stoppen, wird durch Drücken dieser
Taste die Sicherheitstür entriegelt.
LED leuchtet: Die Sicherheitstür ist entriegelt.
LED aus: Die Sicherheitstür ist verriegelt.
Wenn Sie diese Taste drücken, wird das Werkzeugmagazin im Uhrzeigersinn
gedreht (nur in der Betriebsart "JOG" aktiv).
LED leuchtet: Das Werkzeugmagazin wird im Uhrzeigersinn gedreht.
LED aus: Die Drehung des Werkzeugmagazins im Uhrzeigersinn wird gestoppt.
Wenn Sie diese Taste drücken, wird das Werkzeugmagazin an den
Referenzpunkt gefahren (nur in der Betriebsart "JOG" aktiv).
LED leuchtet: Das Werkzeugmagazin wird an den Referenzpunkt gefahren.
LED aus: Das Werkzeugmagazin ist noch nicht referenziert.
Wenn Sie diese Taste drücken, wird das Werkzeugmagazin gegen den
Uhrzeigersinn gedreht (nur in der Betriebsart "JOG" aktiv).
LED leuchtet: Das Werkzeugmagazin wird gegen den Uhrzeigersinn gedreht.
LED aus: Die Drehung des Werkzeugmagazins gegen den Uhrzeigersinn wird
gestoppt.
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, wird die
Vorwärtsdrehung des Spanentferners gestartet (nur in der Betriebsart "JOG"
aktiv).
LED leuchtet: Die Vorwärtsdrehung des Spanentferners wird gestartet.
LED aus: Die Vorwärtsdrehung des Spanentferners wird gestoppt.
Wenn Sie diese Taste in einer beliebigen Betriebsart drücken, dreht sich der
Spanentferner rückwärts. Wenn Sie die Taste wieder loslassen, wechselt der
Spanentferner wieder in den vorherigen Zustand: Vorwärtsdrehung oder Stillstand
(nur in der Betriebsart "JOG" aktiv).
LED leuchtet: Die Rückwärtsdrehung des Spanentferners wird gestartet.
LED aus: Die Rückwärtsdrehung des Spanentferners wird gestoppt.
Achsen-Verfahrtasten
Spindle-Override-Schalter
(nicht verfügbar auf der vertikalen MCP mit
reserviertem Handradslot)
Spindelstatustasten
Vorschub-Override-Schalter
Verfahren der ausgewählten Achse mit dem
angegebenen Vorschub-Override
Tasten zum Starten, Stoppen und Zurücksetzen des
Programms
11
