Parameter Datentyp
_LP1 REAL
Die folgenden Parameter können wahlweise vorgegeben werden:
_FF3 REAL
_AS2 INT
_LP2 REAL
Funktion
Mit dem Zyklus CYCLE72 kann entlang einer beliebigen, in einem Unterprogramm definierten, Kontur gefräst werden. Der
Zyklus arbeitet mit oder ohne Fräserradiuskorrektur.
Die Kontur muss nicht zwingend geschlossen sein. Innen- oder Außenbearbeitung wird über die Lage der
Fräserradiuskorrektur (mittig, links oder rechts der Kontur) definiert.
Die Kontur muss in der Richtung, in der sie gefräst werden soll, programmiert werden und aus mindestens zwei
Kontursätzen (Anfangs- und Endpunkt) bestehen, da das Konturunterprogramm zyklusintern direkt aufgerufen wird.

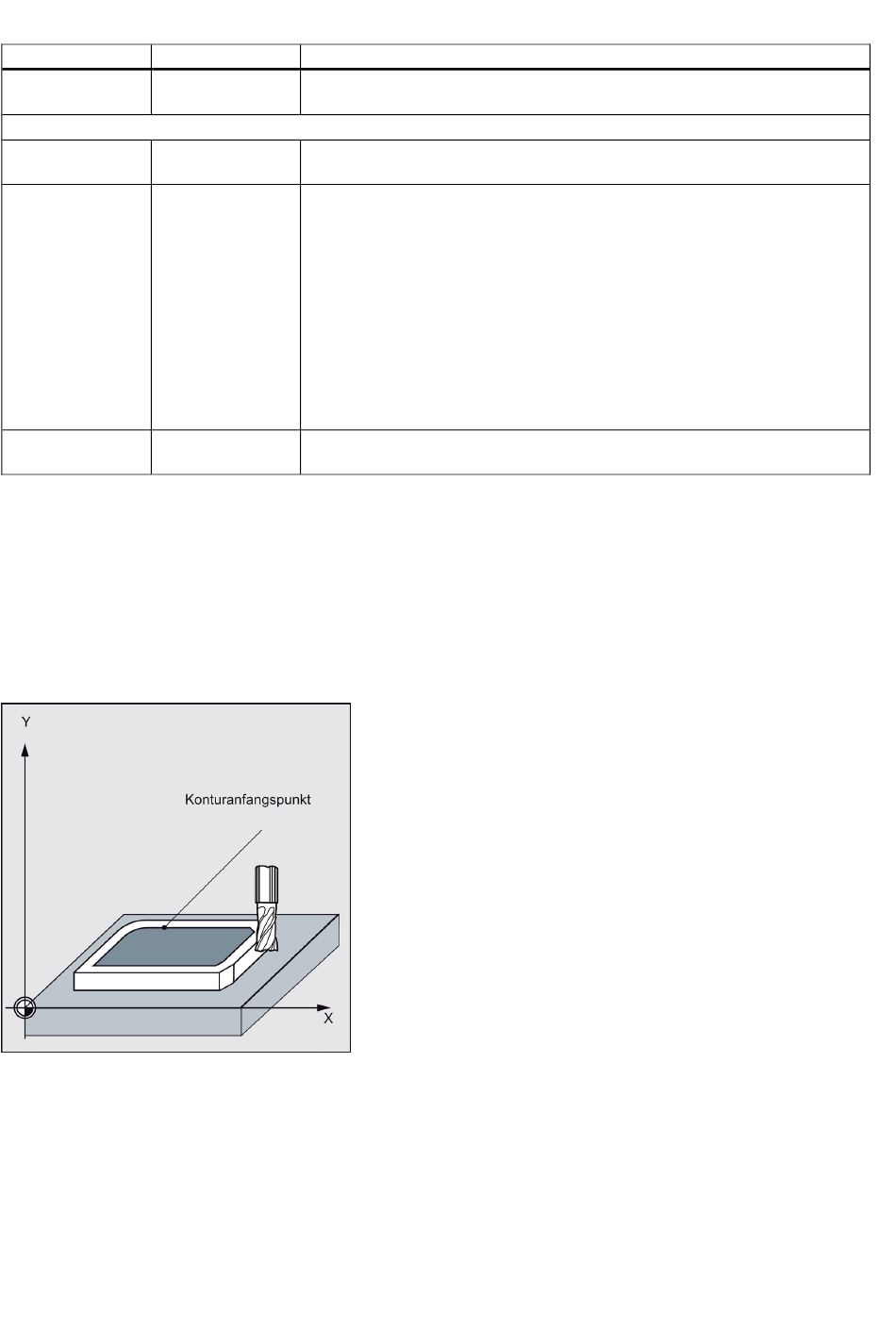

Siehe das folgende Bild zum Bahnfräsen 1:
162
Beschreibung
Länge des Anfahrwegs (bei Gerade) bzw. Radius des Anfahrkreisbogens (bei
Kreis) (ohne Vorzeichen einzugeben)
Vorschub für Rückzug und Vorschub für Zwischenpositionen in der Ebene (im
Freien)
Vorgabe der Abfahrrichtung/-bahn: (ohne Vorzeichen einzugeben)
EINERSTELLE:
Werte:
1: Gerade tangential
2: Viertelkreis
3: Halbkreis
ZEHNERSTELLE:
Werte:
0: Rückzug von der Kontur in der Ebene
1: Abfahren von der Kontur auf einer räumlichen Bahn
Länge des Abfahrwegs (bei Gerade) bzw. Radius des Abfahrkreisbogens (bei
Kreis) (ohne Vorzeichen einzugeben)
