Parameter
Parameter
Datentyp
RTP
REAL
RFP
REAL
SDIS
REAL
DP
REAL
DPR
REAL
SDIR
INT
Funktion
Das Werkzeug bohrt mit der programmierten Spindeldrehzahl und Vorschubgeschwindigkeit bis zur eingegebenen
Endbohrtiefe.
Beim Ausbohren 3 wird nach Erreichen der Endbohrtiefe ein Spindelhalt ohne Orientierung M5 und anschließend ein
programmierter Halt M0 erzeugt. Durch Drücken der folgenden Taste wird die Auswärtsbewegung bis zur Rückzugsebene
im Eilgang fortgesetzt:

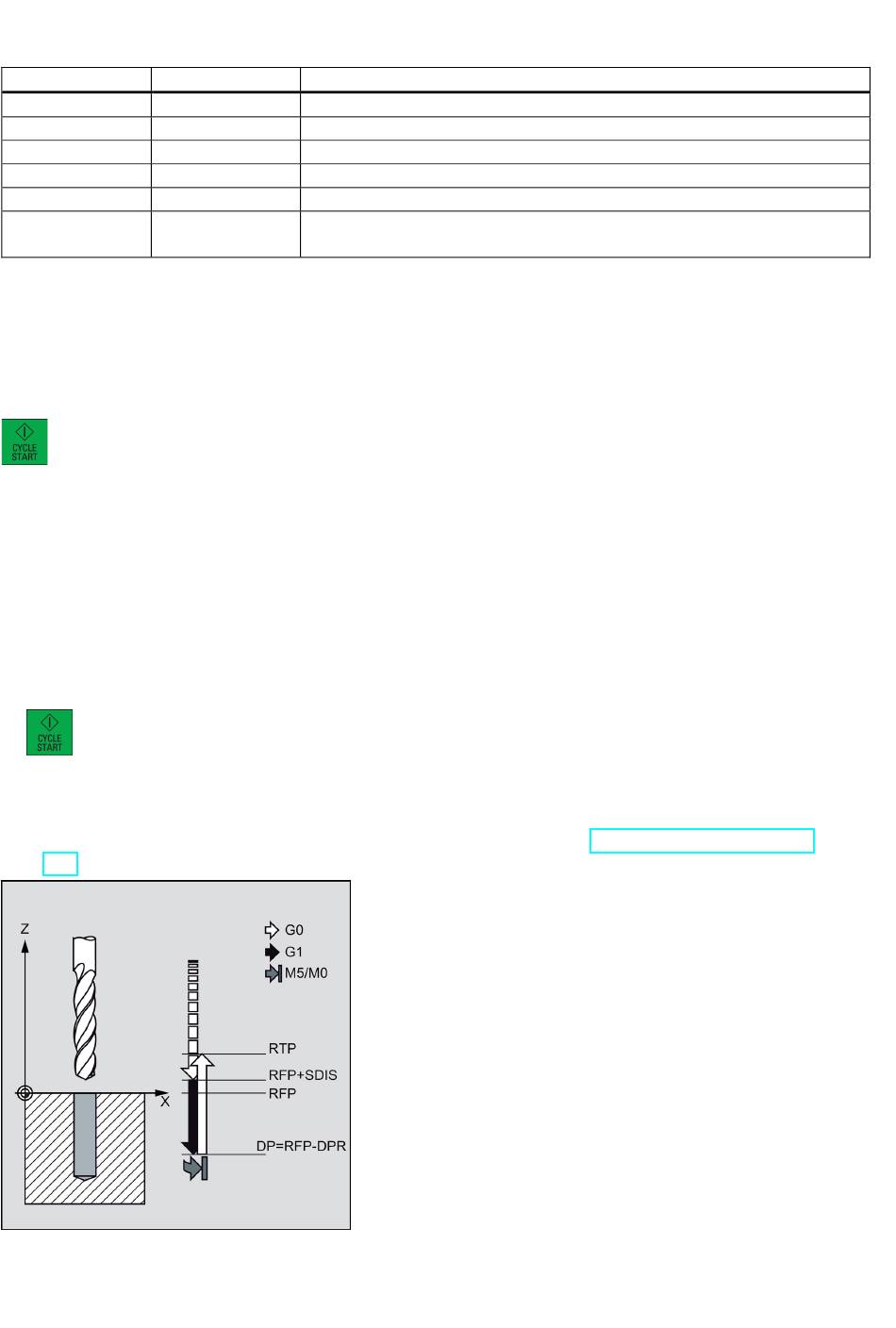

Ablauf
Erreichte Position vor Zyklusbeginn:
Die Bohrposition ist die Position in den beiden Achsen der angewählten Ebene.
Der Zyklus erzeugt folgenden Bewegungsablauf:
● Anfahren der um den Sicherheitsabstand vorverlegten Referenzebene mit G0
● Fahren auf Endbohrtiefe mit G1 und dem vor Zyklusaufruf programmierten Vorschub
● Spindelhalt mit M5
● Drücken Sie die folgende Taste:
● Rückzug auf die Rückzugsebene mit G0
Erläuterung der Parameter
Die Erläuterung der Parameter RTP, RFP, SDIS, DP und DPR finden Sie im Kapitel "Bohren, Zentrieren - CYCLE81
(Seite 123)".
144
Beschreibung
Rückzugsebene (absolut)
Referenzebene (absolut)
Sicherheitsabstand (ohne Vorzeichen einzugeben)
Endbohrtiefe (absolut)
Endbohrtiefe relativ zur Referenzebene (ohne Vorzeichen einzugeben)
Drehrichtung
Werte: 3 (für M3), 4 (für M4)
Programmier- und Bedienhandbuch (Fräsen)
6FC5398-4DP10-0AA1, 01/2014
