Projektierung
5.2 Projektierungsablauf
Neben dem Spitzendrehmoment M
Lastspiels des Motors für die Dimensionierung des Motors Ausschlag gebend. Das für die
Erwärmung des Motors maßgebliche Effektivmoment M
quadratische Mittelwertbildung aus dem Motormoment-Zeit-Diagramm abgeleitet werden
und darf das Bemessungsmoment M
Falls die einzelnen Momente abschnittsweise konstant sind, vereinfacht sich das Integral zu
einer Summenformel (siehe auch nachfolgendes Bild).

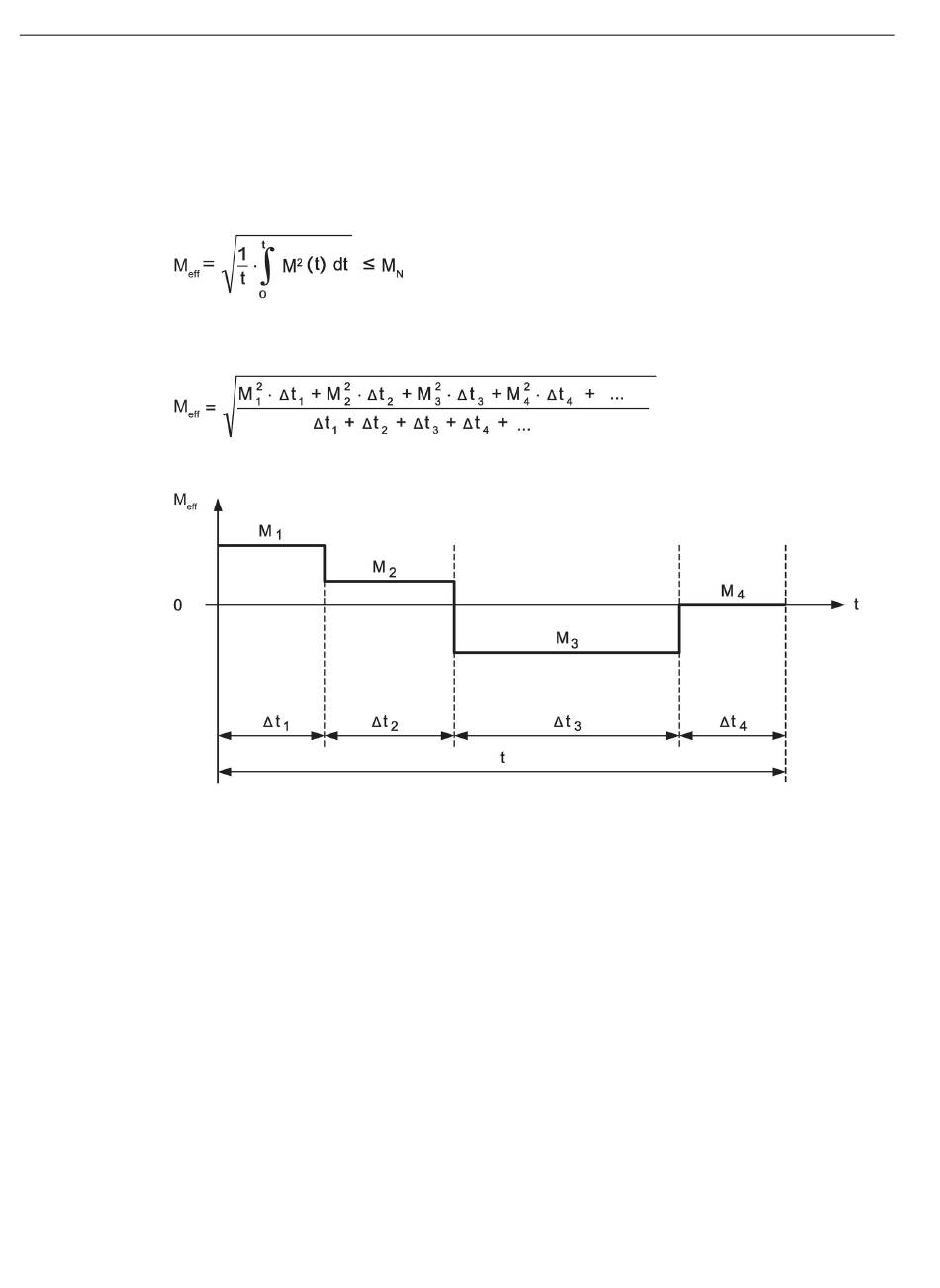

Bild 5-4
5.2.4

Auswahl der Motoren

Wählen Sie anhand der ermittelten Werte für das Spitzendrehmoment M
Effektivmoment M
96
mMAX
Motormoment-Zeit-Diagramm
des Lastspiels einen geeigneten Torquemotor.
eff
ist das erforderliche Effektivmoment M
des Lastspiels kann durch
eff
nicht überschreiten.
N
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
des
eff
und das
mMAX
