Siemens SIMOTICS T-1FW6 High Speed Projektierungshandbuch Seite 211

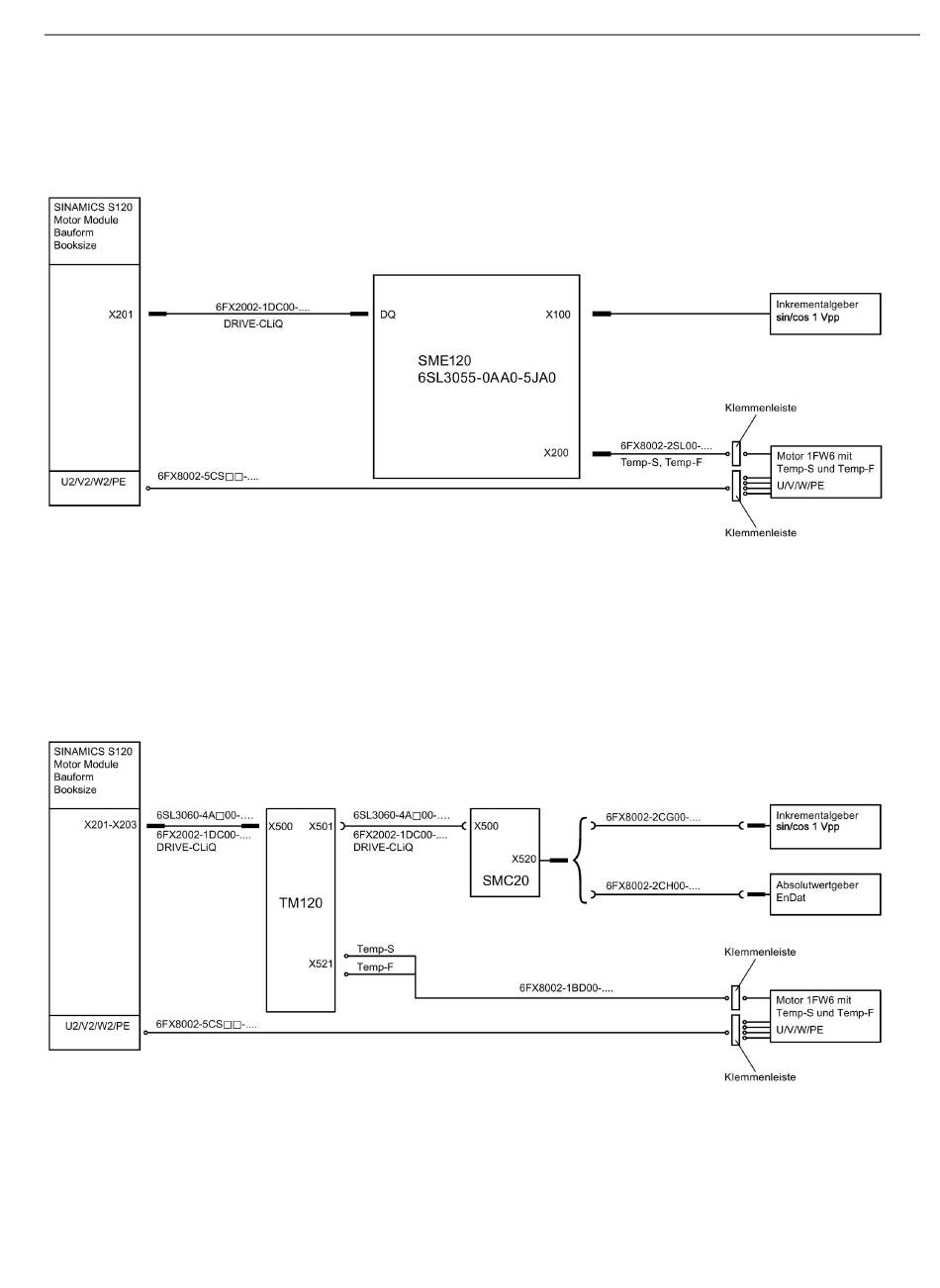

Das nachfolgende Bild zeigt eine beispielhafte Systemeinbindung mit Anschluss von
Temp-S, Temp-F und einem Inkrementalgeber (sin/cos 1 V
Bild 8-4 Systemeinbindung mit SME120 (Beispiel)
Das nachfolgende Bild zeigt eine beispielhafte Systemeinbindung mit Anschluss von
Temp-S und Temp-F über TM120 und SMC20. Ein Inkrementalgeber (sin/cos 1 V
ein Absolutwertgeber (EnDat mit 1 V
SSI mit 1 V
Bild 8-5 Systemeinbindung mit TM120 und SMC20 (Beispiel)
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
) ist über SMC20 angeschlossen.
PP
PP
, Bestellbezeichnung EnDat01 bzw. EnDat02, oder
PP
Elektrischer Anschluss
8.3 Systemeinbindung
) über SME120.
) oder
PP
209
