Gefahren Durch Starke Magnetfelder; Auftreten Von Magnetfeldern; Komponenten Mit Permanentmagneten - Siemens SIMOTICS T-1FW6 High Speed Projektierungshandbuch

Beschreibung des Motors
2.3 Technische Merkmale und Umweltbedingungen
2.3.2

Gefahren durch starke Magnetfelder

Auftreten von Magnetfeldern

Bei Komponenten des Motors, die Permanentmagnete enthalten, treten sehr starke
Magnetfelder auf. Die magnetische Feldstärke der Motoren resultiert im stromlosen Zustand
ausschließlich aus den Magnetfeldern der Komponenten mit Permanentmagneten. Während
des Betriebs treten zusätzlich elektromagnetische Felder auf.

Komponenten mit Permanentmagneten

Bei den in diesem Handbuch beschriebenen Einbau-Torquemotoren 1FW6 sind die
Permanentmagnete in den Läufern enthalten.

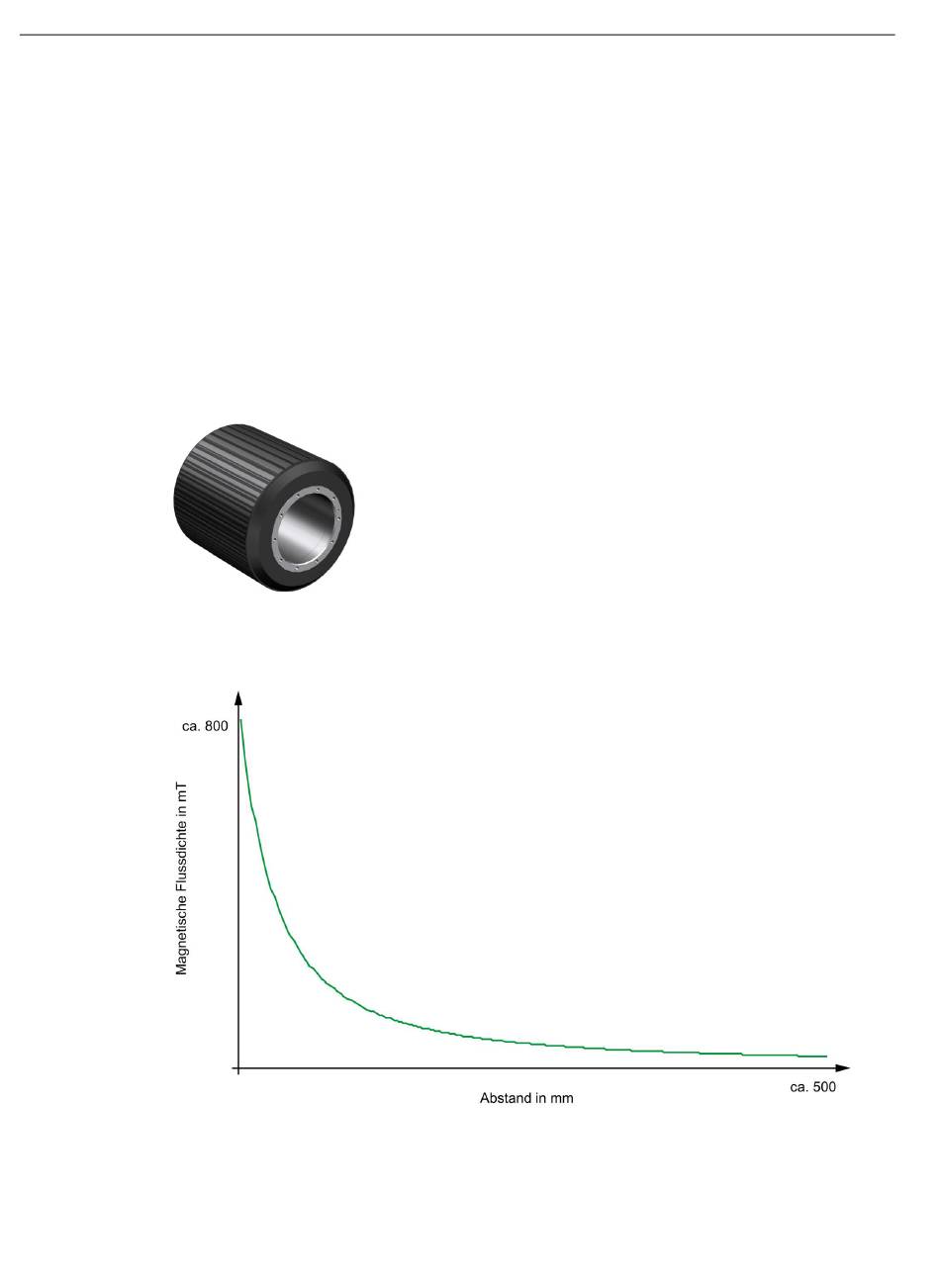

Bild 2-2
Bild 2-3
30
Läufer mit Permanentmagneten
Schematische Darstellung des statischen Magnetfeldes eines Läufers in Abhängigkeit
vom Abstand
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
