Anschlussvarianten
Nachfolgend sind die Anschlussvarianten für den elektrischen Anschluss dargestellt:
● Leistungsanschluss für die Phasen U, V, W je nach Motor in einfacher oder doppelter
Ausführung
● Anschluss der Signalleitung TF für die Temperatursensoren Temp-S und Temp-F
● Schutzleiteranschluss PE je nach Motor als Leitung oder als Gewindebohrung in
einfacher oder doppelter Ausführung
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
Elektrischer Anschluss
8.3 Systemeinbindung

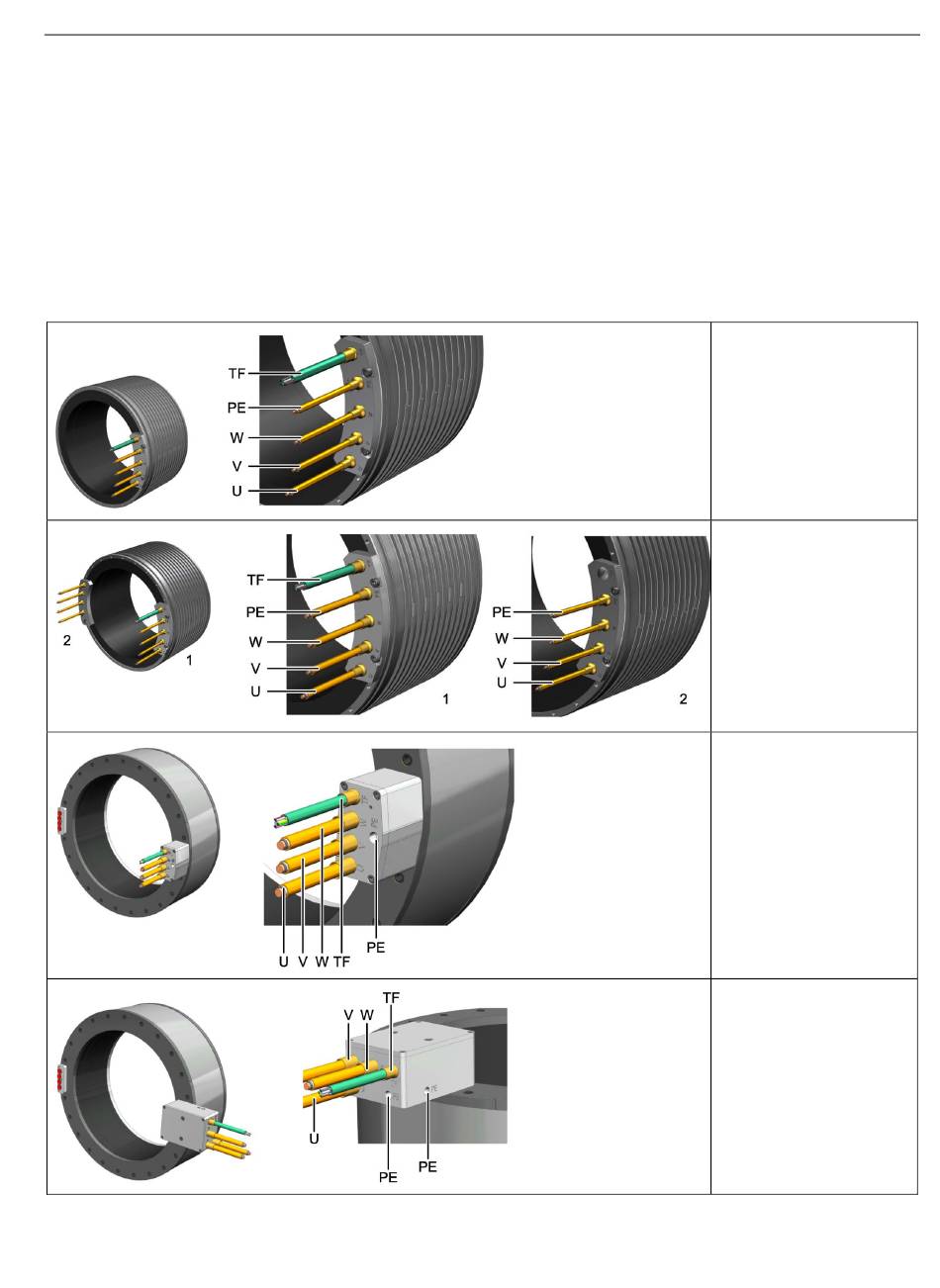

1FW6092 oder 1FW6152
mit einfachem axialen Lei-
tungsabgang und Leitung
für den Schutzleiteran-
schluss PE
1FW6092 oder 1FW6152
mit doppeltem axialen
Leitungsabgang und 2
Leitungen für den Schutz-
leiteranschluss PE (An-
schlussblock 1 und
Anschlussblock 2)
1FW6192 oder 1FW6232
mit einfachem axialen Lei-
tungsabgang und Gewin-
debohrung für den
Schutzleiteranschluss PE
1FW6192 oder 1FW6232
mit einfachem radialen
Leitungsabgang nach
außen und
2 Gewindebohrungen für
den Schutzleiteran-
schluss PE
