Elektrischer Anschluss
8.3 Systemeinbindung

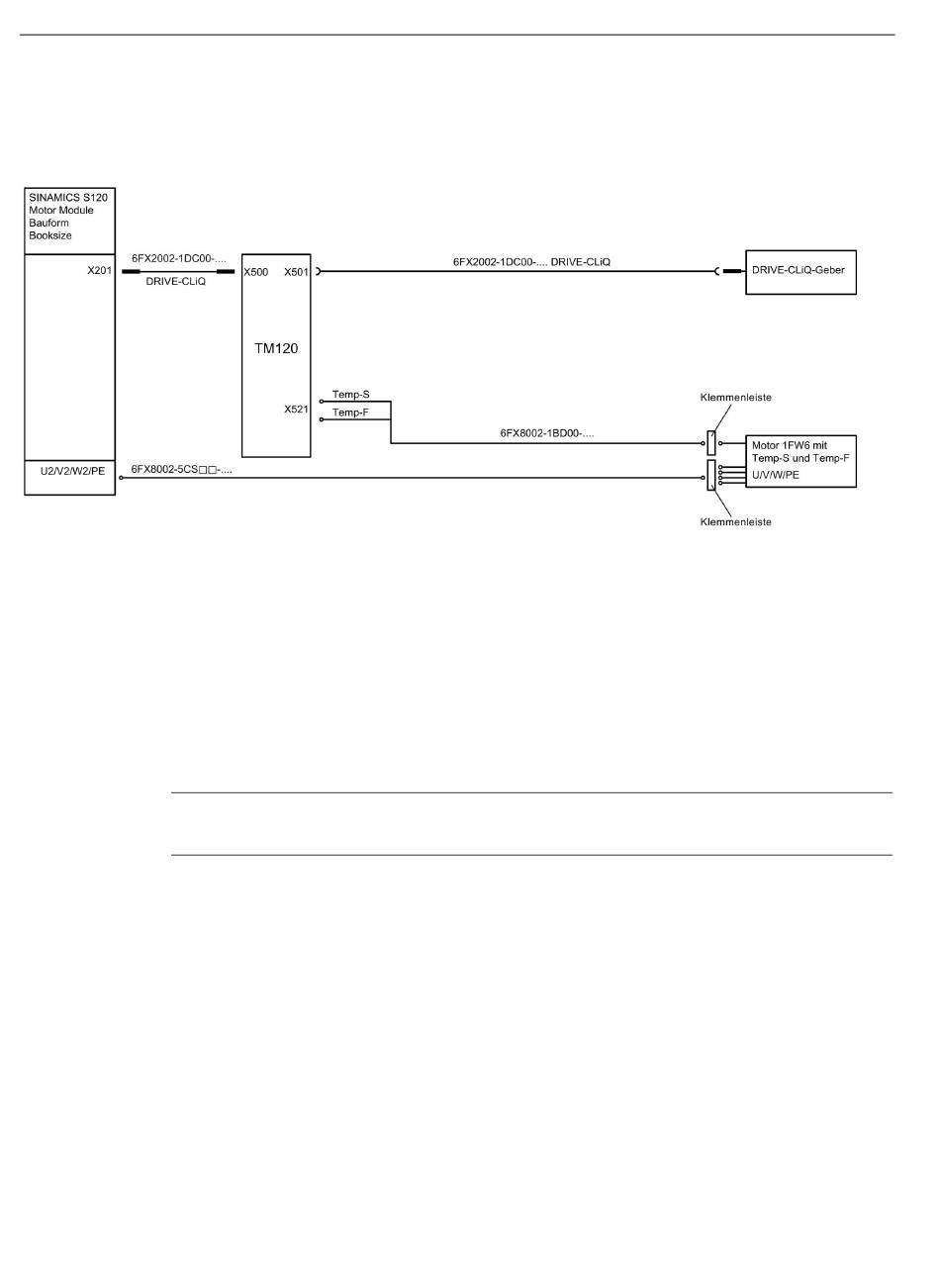

Das nachfolgende Bild zeigt eine beispielhafte Systemeinbindung mit Anschluss von
Temp-S und Temp-F über TM120. Ein DRIVE-CLiQ-Geber ist direkt an das TM120
angeschlossen.
Bild 8-6 Systemeinbindung mit TM120 (Beispiel)

Voraussetzungen

● Die Auswahl des Motor Modules richtet sich nach dem Motorstrom bei Drehmoment M
bzw. nach dem Maximalstrom des Motors.
● Das verwendete Gebersystem muss auf die Anwendung abgestimmt sein.
Hinweis
Beachten Sie die entsprechende Dokumentation zu den Regelungen und Steuerungen.
