Einbauzeichnungen / Maßblätter
9.1 Einbausituation für Motoren mit Kühlmantel

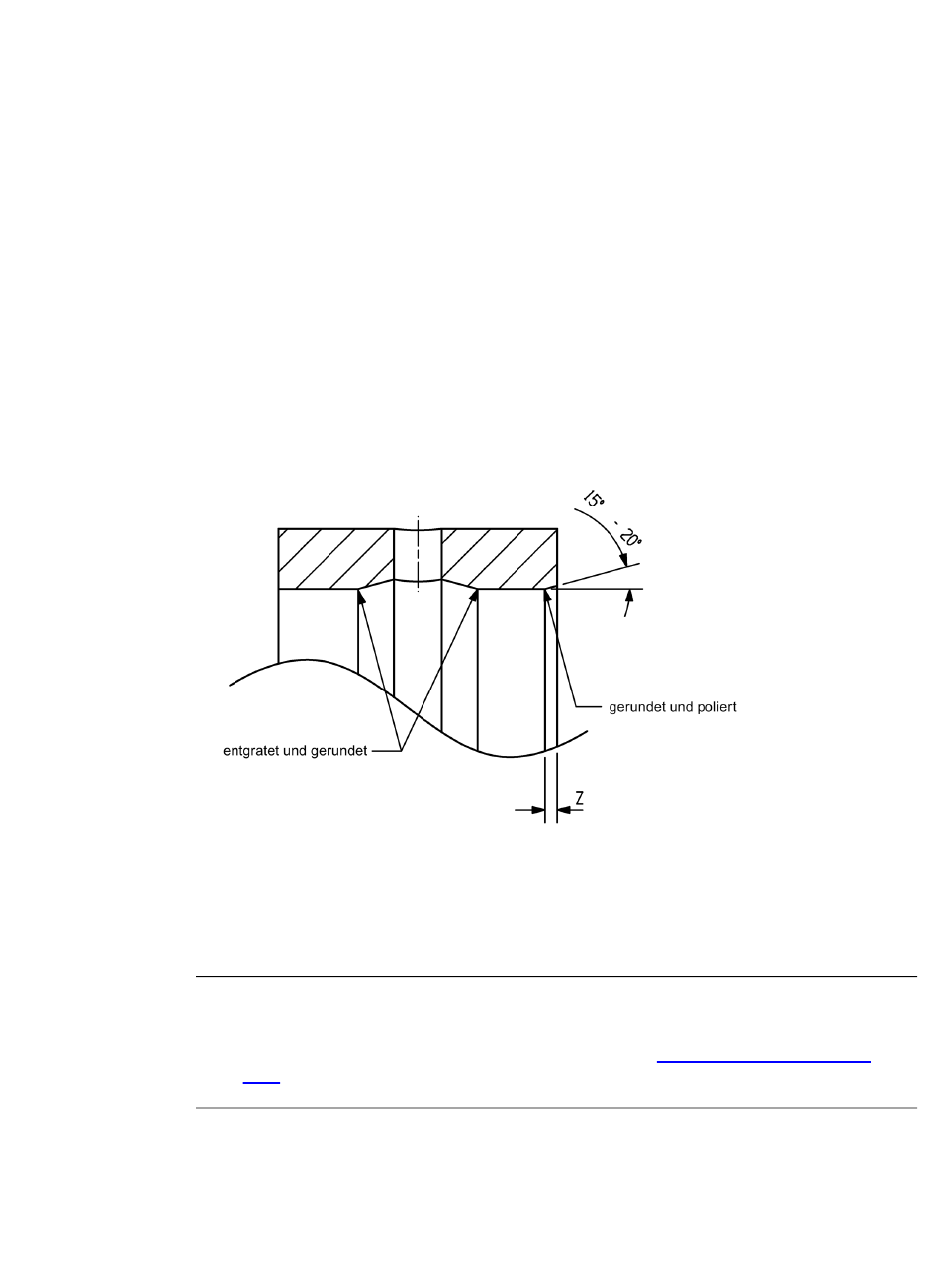

Konstruktionshinweise für Einbaubohrung und O-Ring
● Einführschrägen vorsehen: Mindestlänge Z bei 15°: 3 mm, bei 20°: 2 mm, Kanten
gerundet und poliert
Innenliegende Bohrungen (Kühlwasseranschlüsse) entgraten und runden
● Oberflächengüten der Gegendichtflächen: R
● Passung der Einbaubohrung beachten (H8). Ist das Spiel zu groß, dichtet der O-Ring
nicht sicher ab, bzw. das zulässige Spaltmaß wird überschritten.
Bild 9-1
9.2

Informationen zu den Einbauzeichnungen

Hinweis
Zulässige Montageseite beachten
Bestimmte Motoren dürfen Sie konstruktionsbedingt nur am A-Flansch montieren. Beachten
Sie hierzu die Tabelle "Zulässige Montageseite" im Kapitel "Vorgabe zur Montageseite
(Seite 115)".
