6.1.2 Erläuterungen der Kennlinien

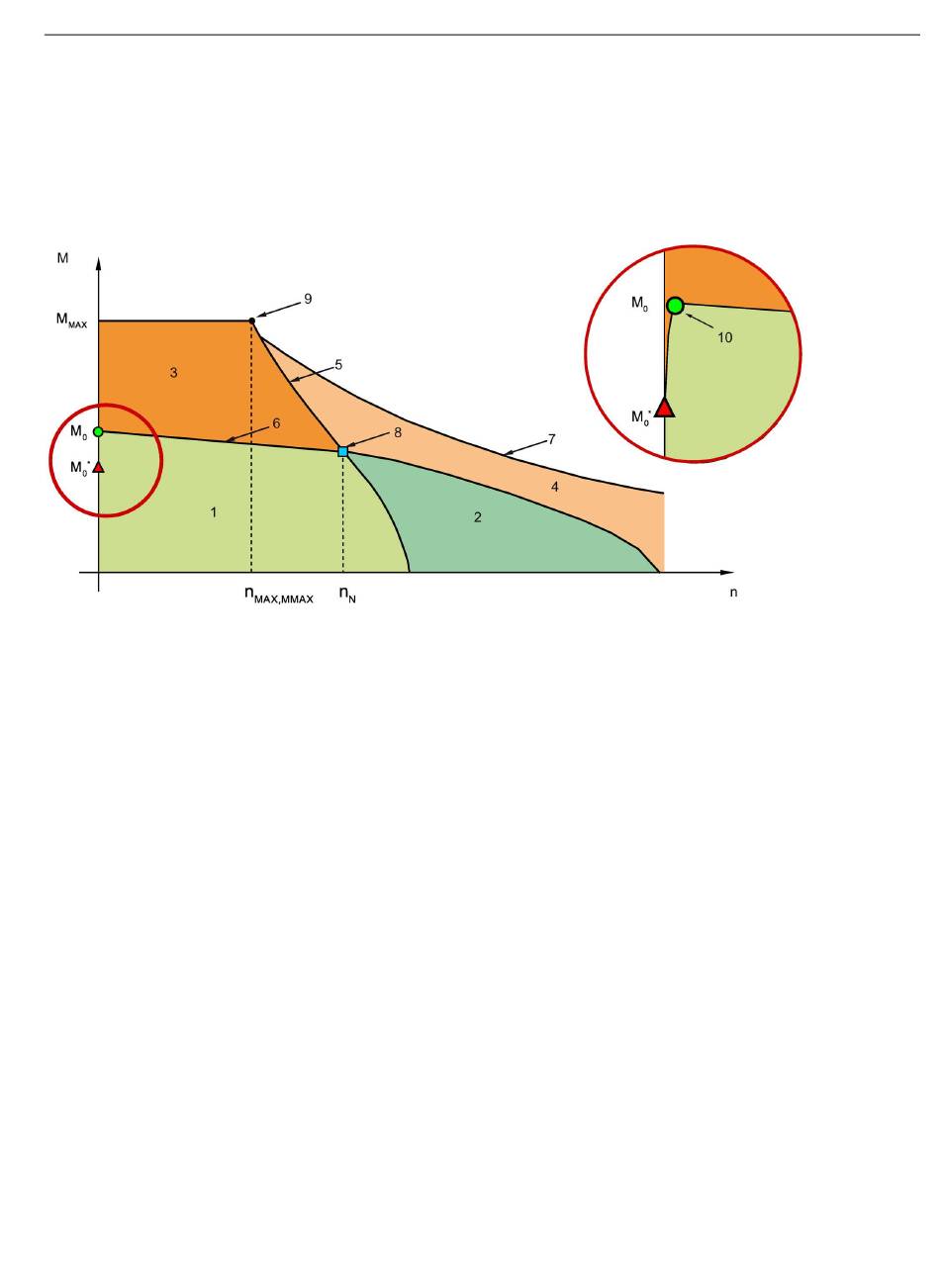

Drehmoment-Drehzahl-Diagramm mit Feldschwächung
1 S1-Betrieb
2 S1-Betrieb mit Feldschwächung
3 S3-Betrieb, Spieldauer nicht länger als 10 % der thermischen Zeitkonstanten t
4 S3-Betrieb mit Feldschwächung, Spieldauer nicht länger als 10 % der thermischen Zeitkonstanten t
5 Spannungsgrenzkennlinie
6 Grenzkennlinie für S1-Betrieb
7 Spannungsgrenzkennlinie mit Feldschwächung
8 Bemessungspunkt bei M
9 Arbeitspunkt bei M
10 Drehmoment M
0
Bild 6-5 Schematische Beschreibung des Drehmoment–Drehzahl–Diagramms
Mit steigender Drehzahl erhöht sich die in der Wicklung des Motors induzierte Spannung.
Für das Einprägen des Stroms steht die Differenz von der Zwischenkreisspannung des
Umrichters zu der induzierten Spannung des Motors zur Verfügung.
Wird durch die Drehzahl n die Spannungsgrenze des Einspeisemoduls erreicht, muss das
Drehmoment reduziert werden.
Alle motorisch erreichbaren Betriebspunkte liegen unter der "Spannungsgrenzkennlinie".
Beim Antriebssystem SINAMICS S120 wird durch die Feldschwächfunktion beim Erreichen
der "Spannungsgrenzkennlinie" automatisch die in der Wicklung des Motors induzierte
Spannung kompensiert. Hierdurch kann der Drehzahlbereich eines Motors erweitert werden,
ohne dass ein größeres Leistungsmodul benötigt wird. Die motorisch erreichbaren
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
, n , I
N N N
, I , n
MAX MAX MAX,MMAX
bei Drehzahl n = 1 min
-1
