Projektierung
5.4 Montage
Beispiel
Bei einem Torquemotor 1FW6092-2PC010-xxxx (Aktivteil-Länge 100 mm) beträgt die
Exzentrizität z. B. 0,15 mm.

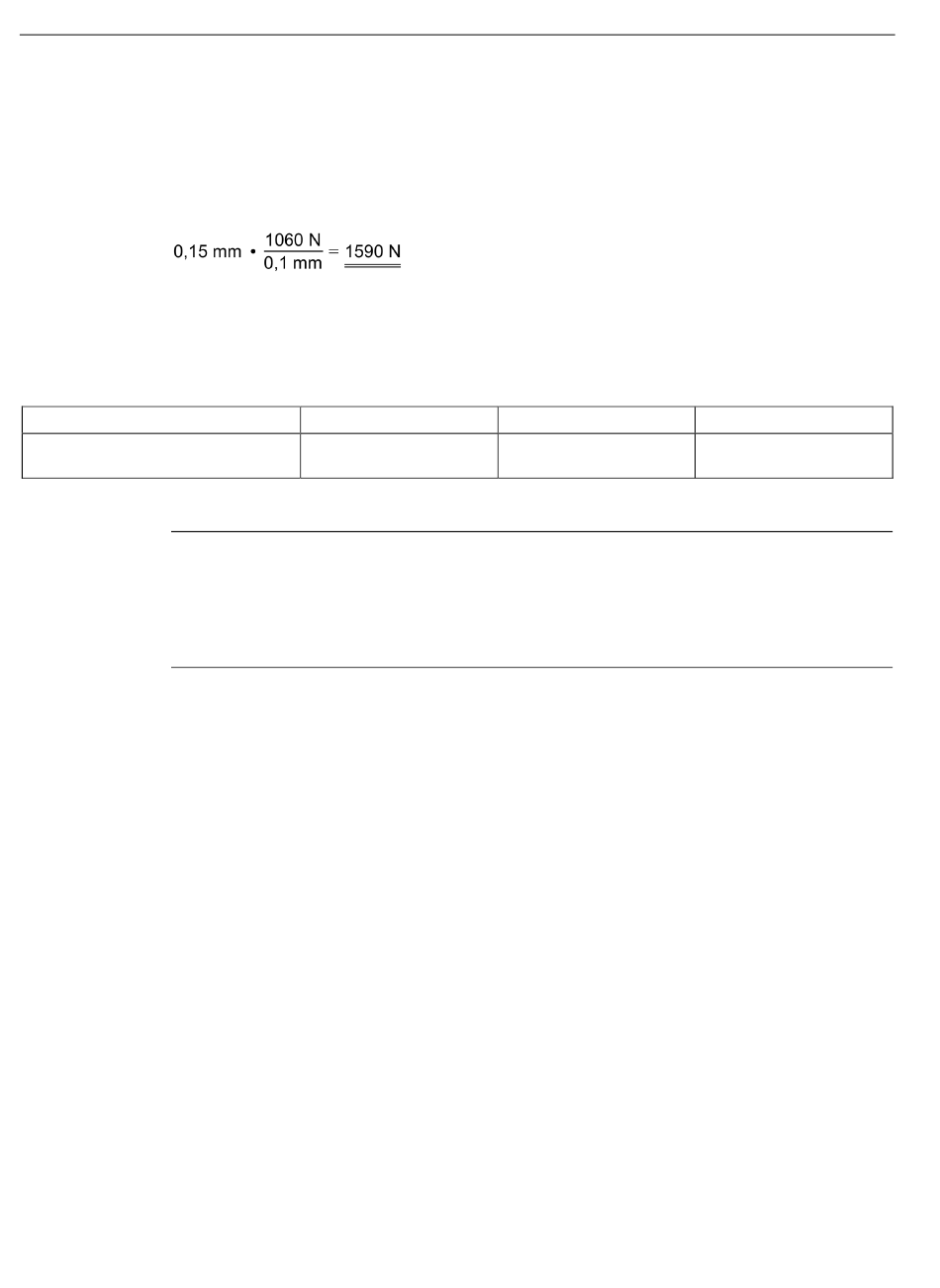

Die aufgrund dieses Zentrierfehlers wirkende Radialkraft beträgt dann
Axialkräfte zwischen Ständer und Läufer
Tabelle 5- 4 Axialkräfte in N zwischen Ständer und Läufer während des Einbaus
Axialkräfte
in N
Hinweis
Die axialen Anziehungskräfte zwischen Ständer und Läufer sind am Anfang des
Eintauchvorgangs des Läufers in den Ständer um das 4- bis 5-fache höher.
Die axialen Anziehungskräfte zwischen Ständer und Läufer sind am Ende des
Entfügevorgangs des Läufers aus dem Ständer um das 4- bis 5-fache höher.
114
1FW6092
180
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
1FW6152
400
Einbau-Torquemotoren 1FW6 High Speed
1FW6192
700
