Gekoppelte Motoren
10.3 Maschinenkonstruktion und Justage des Phasenwinkels
1
2
3
4
5
6
Bild 10-1
Wenn folgender Zustand während der Drehung der Achse im Betrieb erreicht ist, sind die
Phasenwinkel korrekt justiert:
Die Referenzmarken aller Läufer fluchten immer zum selben Zeitpunkt mit der
Referenzmarke des jeweils zugehörigen Ständers.
Die Maschinenkonstruktion muss diese Eigenschaft sicherstellen. Sie erreichen die
erforderliche mechanische Justierbarkeit der Einbaulage z. B. durch einen Zwischenflansch
mit Langlöchern. Die Winkeltoleranz beträgt +/-1° mechanisch.
Die Referenzmarken der Ständer elektrisch parallel geschalteter Motoren brauchen nicht
miteinander zu fluchten.
240
Master
Stoker
Ständer
Referenzmarke am Ständer (verschiedene motorabhängige Formen)
Läufer
Referenzmarke am Läufer

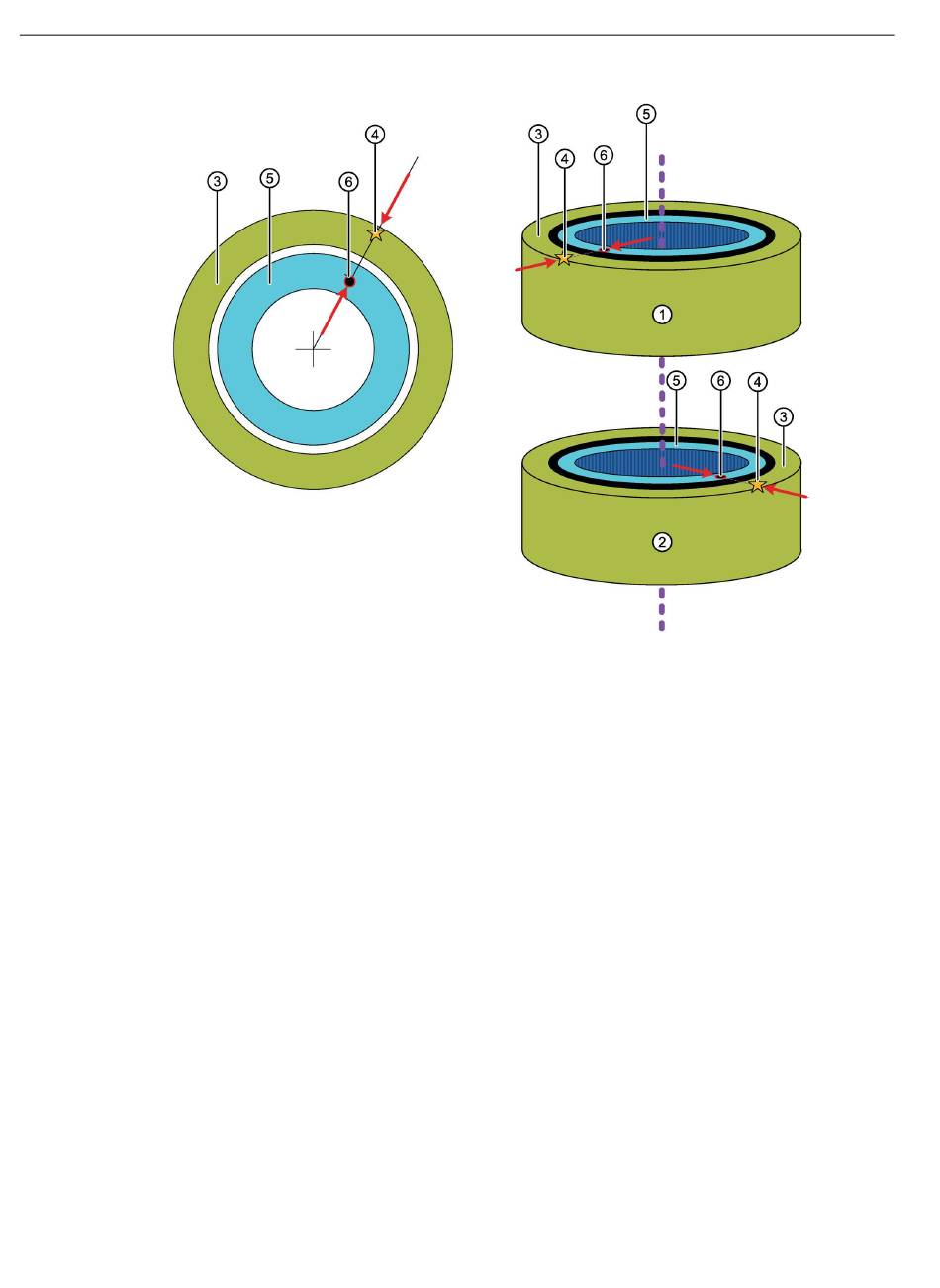

Referenzmarken bei 1FW6 Einbau-Torquemotoren (schematisch)
Einbau-Torquemotoren 1FW6 High Speed
