Gesucht wird

● passender Torquemotor
● Winkelgeschwindigkeit ω in rad/s bzw. Drehzahl n in min
● Winkelbeschleunigung α in rad/s
Die Form des Verfahrprofils ist nicht vorgeschrieben, sondern nur der zu überstreichende
Winkel und die dafür vorgegebene Zeitdauer.
Sofern keine einschränkenden Forderungen an Winkelbeschleunigung und / oder Winkel-
geschwindigkeit gestellt werden, besteht der einfachste geeignete Verfahrvorgang aus-
schließlich aus einem Beschleunigungsvorgang und anschließendem Verzögerungsvorgang.
Bild 5-11
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0

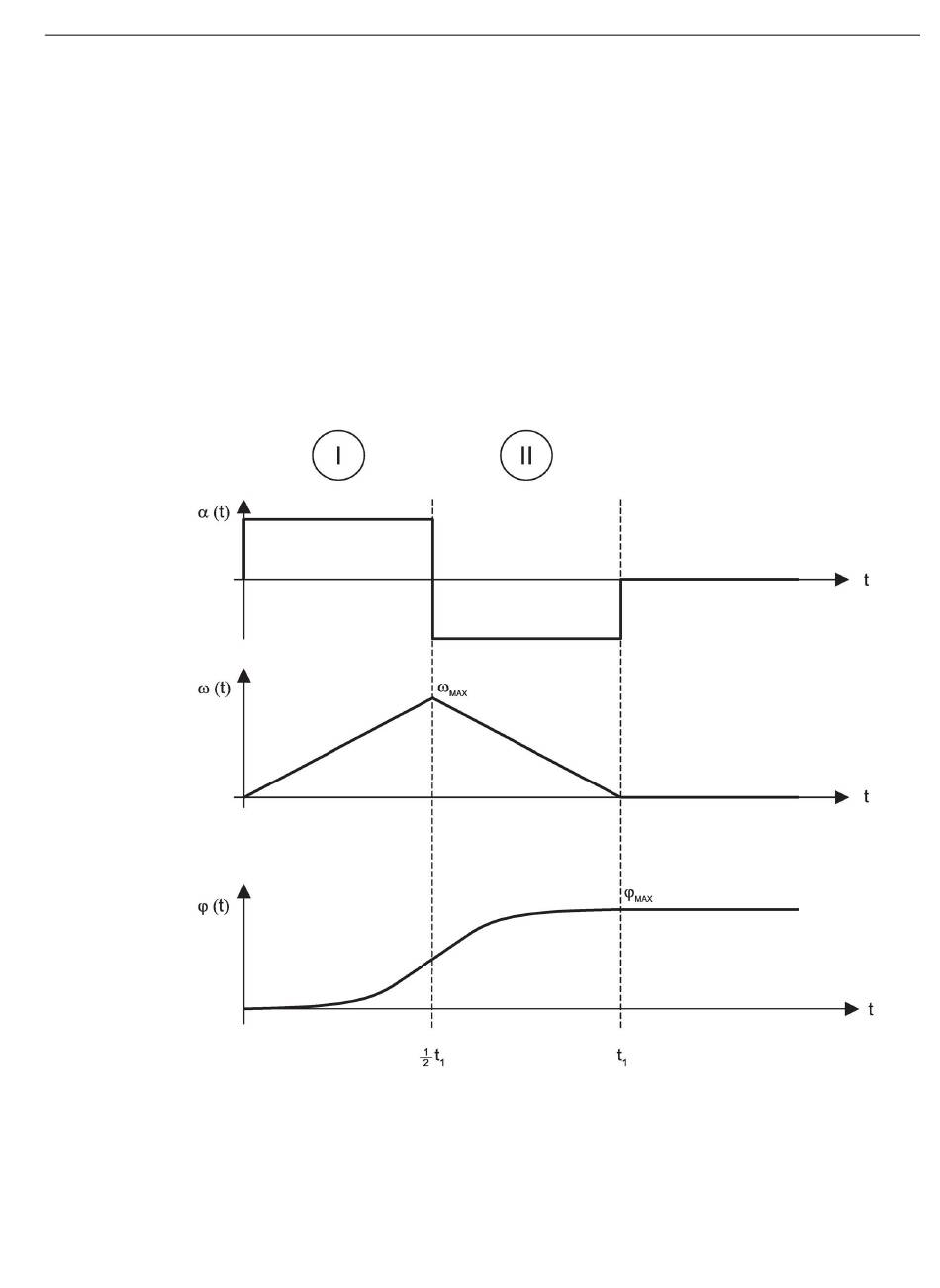

Idealisierte Darstellung des Verfahrprofils mit Winkelbeschleunigung α (t),
Winkelgeschwindigkeit ω (t) und Winkel φ (t)
