Motorkomponenten und Optionen
4.1 Motorkomponenten
4.1.1.1 Motoren mit Kühlmantel
Die Kühlmantelfläche des Motors besteht aus ringförmigen Nuten, die mit einer ent-
sprechend vom Maschinenhersteller vorzubereitenden Umgebungskonstruktion einen
geschlossenen Flüssigkeits-Kühlkreislauf bilden.
Der Vor- und Rücklauf des Kühlmediums muss vom Maschinenhersteller an der Um-
gebungskonstruktion vorgesehen werden.
①
②
③

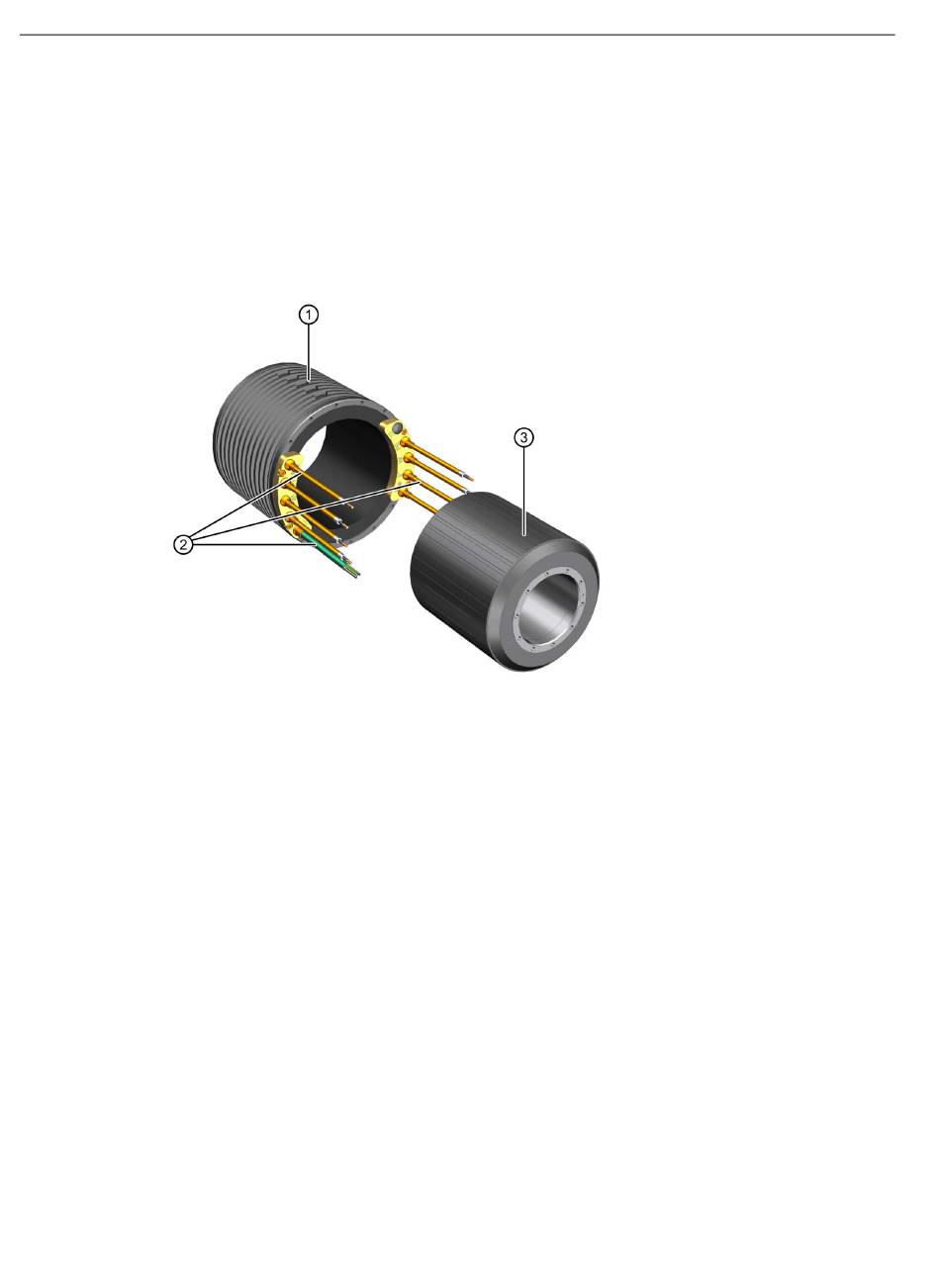

Bild 4-1
68
Ständer mit Kühlmantel
Elektrische Anschlüsse
Läufer mit Permanentmagneten
Motorkomponenten 1FW6092 und 1FW6152 mit Kühlmantel
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
