Elektrischer Anschluss

8.2 Schaltbild des Motors

Bei Betrieb an IT-Netzen muss eine Schutzvorrichtung vorhanden sein, die im Fehlerfall
eines Erdschlusses das Antriebssystem abschaltet.
Bei Betrieb mit geerdetem Außenleiter muss ein Trenntransformator mit geerdetem
Sternpunkt (Sekundärseite) zwischen Netz und Antriebssystem geschaltet sein. Dadurch
wird eine unzulässige Beanspruchung der Wicklungsisolierung vermieden.
8.2 Schaltbild des Motors
Gefahr durch elektrischen Schlag
Wenn Sie die Einzelader-Leistungsleitungen für die Phasen U V W nicht vollständig und
korrekt anschließen, besteht die Gefahr durch elektrischen Schlag.
• Schließen Sie die Einzelader-Leistungsleitungen für die Phasen U V W und die
Welches Schaltbild für welchen Motor gilt, finden Sie in der nachfolgenden Tabelle.

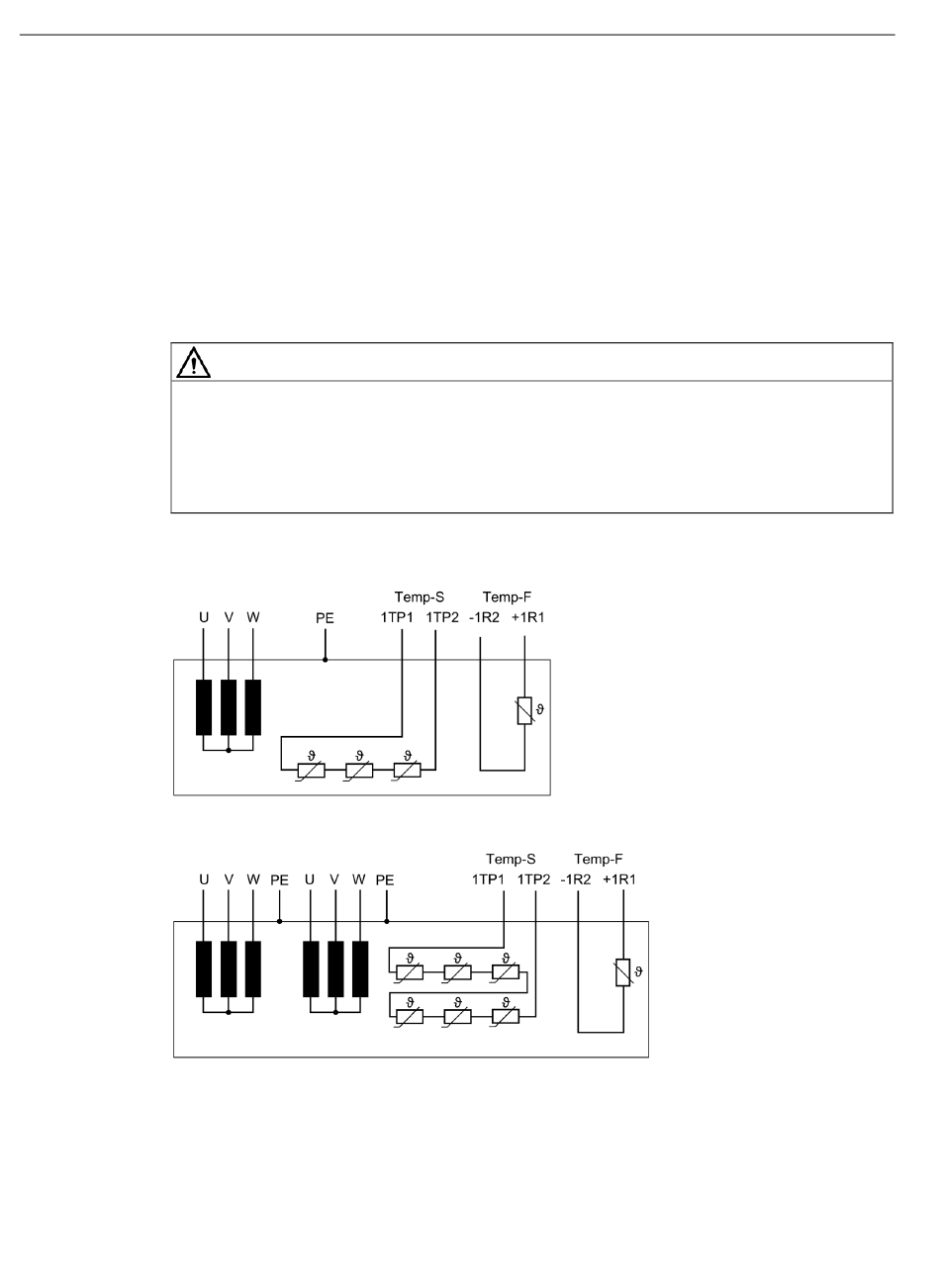

Bild 8-1
Bild 8-2
206
WARNUNG
Schutzleiter PE vollständig und korrekt an.
Schaltbild A
Schaltbild B
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
