Beschreibung des Motors
2.3 Technische Merkmale und Umweltbedingungen
2.3.4

Feststellen des Drehsinns

Drehrichtung

Wenn der Einbau-Torquemotor mit Phasenfolge U-V-W angeschlossen ist und von einem
Drehstromsystem mit Rechtsdrehfeld bestromt wird, dreht sich der Läufer im Uhrzeigersinn
(Rechtslauf). Sie können den Drehsinn feststellen, indem Sie auf die A-Seite des Einbau-
Torquemotors schauen. Die gegenüberliegende B-Seite ist die Leitungsabgangsseite des
Einbau-Torquemotors. Ob der Läufer am A-Flansch oder am B-Flansch montiert ist, hat auf
den Drehsinn des Läufers keinen Einfluss.

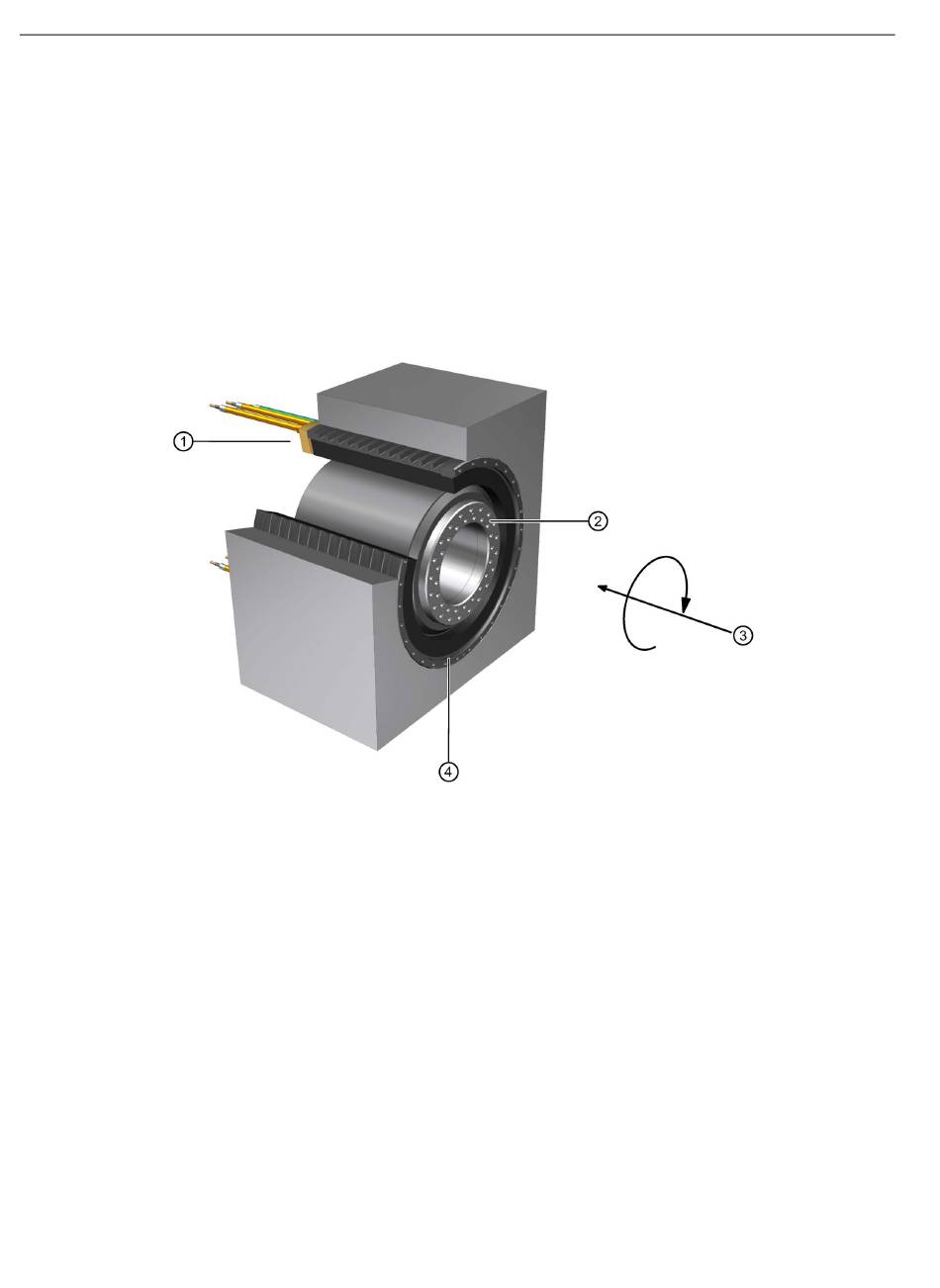

①
②
③
④
Bild 2-4
2.3.5 Umweltbedingungen für den ortsfesten Einsatz
Die Umweltbedingungen können Sie nach der Norm DIN IEC 60721-3-3 für ortsfesten
wettergeschützten Einsatz klassifizieren. In dieser Norm sind die Umwelteinflussgrößen und
deren Grenzwerte in Klassen festgelegt.
36
B-Flansch mit Leitungsabgang
Rechtslauf: Der Läufer dreht sich im Uhrzeigersinn (Phasenfolge U V W)
Blickrichtung auf A-Flansch
A-Flansch
Blickrichtung zum Feststellen des Drehsinns
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
