①
②

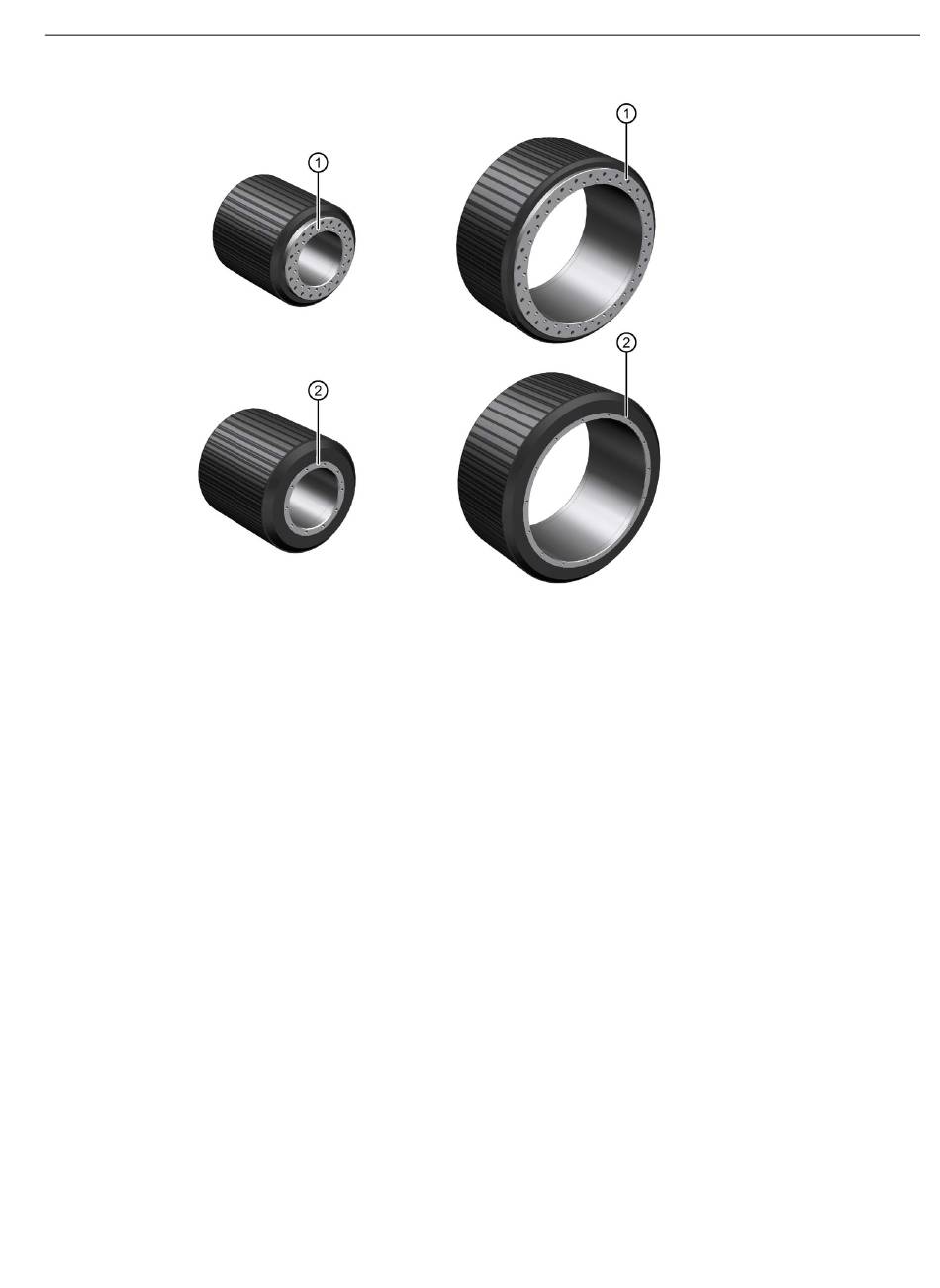

Bild 5-15
Sie dürfen die Läufer zur Übertragung der Betriebslast nur am A-Flansch montieren. Das
Bohrbild am B-Flansch ist durch eine schwächere Dimensionierung nur für geringere
Festigkeitsanforderungen (z. B. Handhabungszwecke) geeignet. Entsprechend der
folgenden Darstellungen sind 2 Einbaulagen möglich. Die aktive Mitte des Ständers muss
dabei immer auf gleicher Höhe der aktiven Mitte des Läufers liegen. Die Maße dafür finden
Sie in den nachfolgenden Maßblättern.
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
A-Flansch
B-Flansch
A-Flansch und B-Flansch am Läufer
Projektierung
5.4 Montage
