Projektierung
5.2 Projektierungsablauf
5.2.6

Motormoment-Drehzahl-Diagramm

Momente und Drehzahlen überprüfen
Das maximal verfügbare Motormoment wird bei hohen Drehzahlen durch die Höhe der zur
Verfügung stehenden Zwischenkreisspannung begrenzt.
Die im Bewegungsablauf auftretenden Drehzahlen können größer sein als die für den
Motortyp angegebene maximale Drehzahl n
Fall ist eine Überprüfung anhand des Motormoment-Drehzahl-Diagramms erforderlich. Die-
ses Diagramm ist den Motordaten beigefügt.

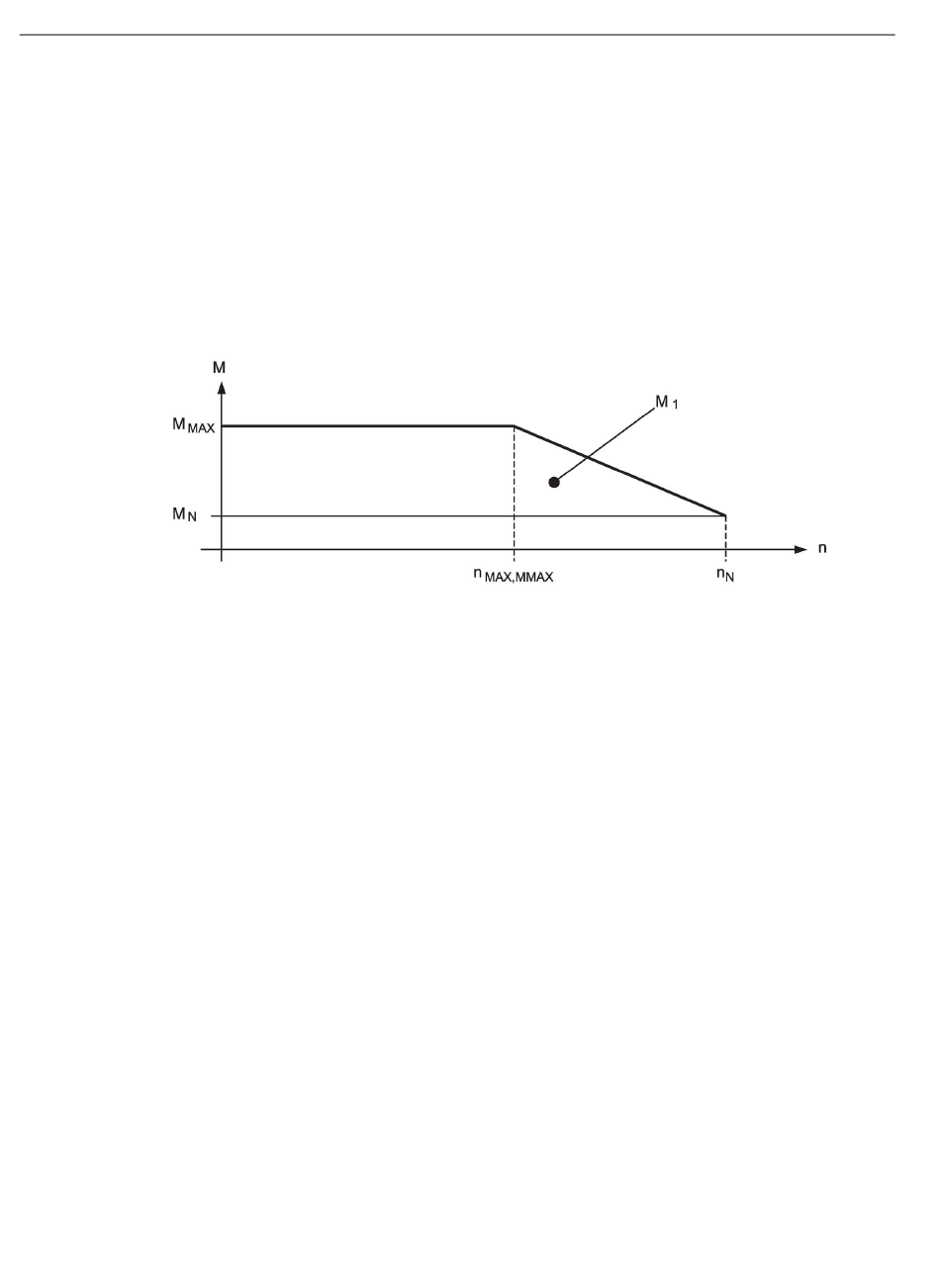

Bild 5-5
98
Motormoment-Drehzahl-Diagramm
bei Maximalmoment M
MAX,MMAX
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
. In diesem
MAX
