Siemens SIMOTICS T-1FW6 High Speed Projektierungshandbuch Seite 129

①
②
③
④
⑤
⑥
⑦
⑧
Alle Maße in mm

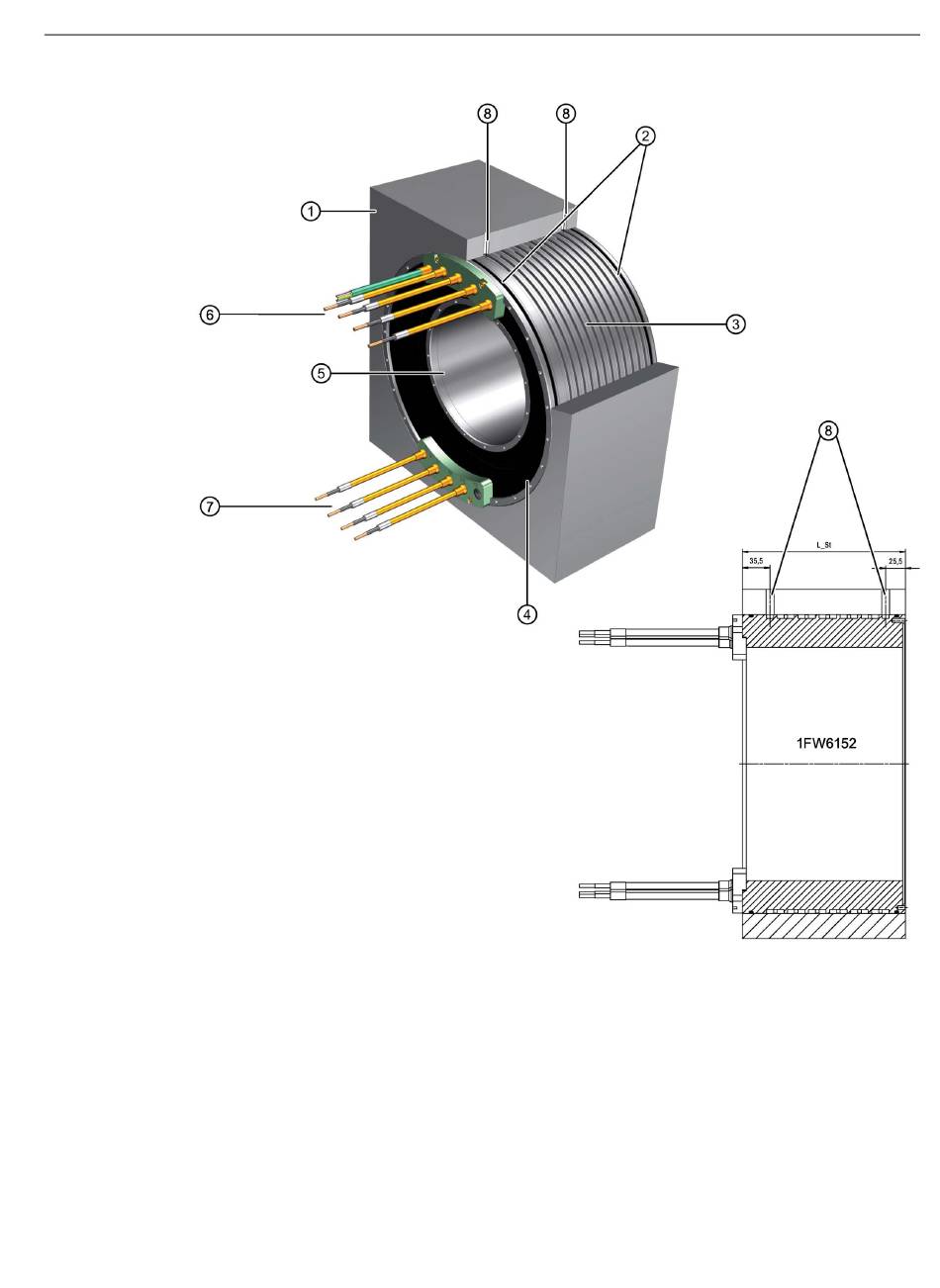

Bild 5-21
Einbau-Torquemotoren 1FW6 High Speed
Projektierungshandbuch, 10/2018, 6SN1197-0AE03-0AP0
Kundengehäuse
O-Ringe
Wasserkühlung
Ständer
Läufer
Anschlussblock 1 für den elektrischen Anschluss
Anschlussblock 2 für den elektrischen Anschluss
Vorlauf oder Rücklauf
Kühleranschluss für 1FW6152 (Beispiel)
Projektierung
5.4 Montage
127
