Arbeitsweise des Hochlaufgebers

= Hochlaufgeber-Sollwert
HLZ = Hochlaufzeit
AR = Anfangsverrundung
1) Übergang von der Steigung des Rücklaufes auf die Steigung des Hochlaufes
2) Noch vor Erreichen der maximalen Rücklauf-Steigung geht die Anfangsverrundung in die Endverrundung über
3) Wegen des Sprunges des Hochlaufgeber-Sollwertes wird hier nur der letzte Teil der Endverrundung ausgeführt

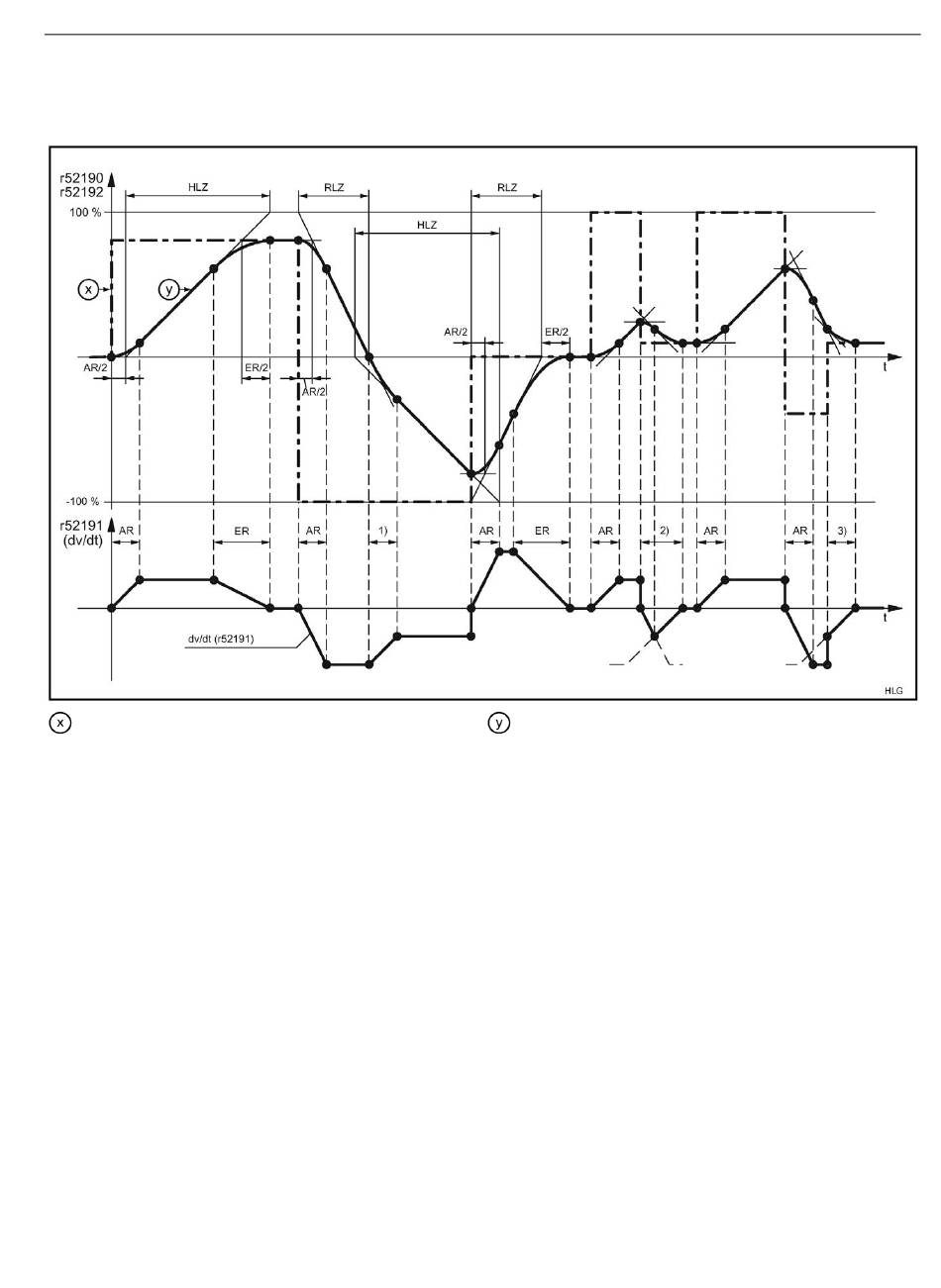

Bild 10-63 Arbeitsweise des Hochlaufgebers
SINAMICS DCM Control Module
Betriebsanleitung, 02.2015, A5E34888501/RS-AA/001
= Hochlaufgeber-Ausgang
RLZ = Rücklaufzeit
ER = Endverrundung
