7.2.3.5

X524 Elektronikstromversorgung

Tabelle 7- 10 Klemmenleiste X524
Klemme
+
+
M
M
Klemmenart: Federdruckklemme
anschließbarer Leiterquerschnitt: flexibel 0,08 mm
Abisolierlänge: 8 bis 9 mm
Werkzeug: Schraubendreher 0,4 × 2,0 mm
Hinweis
Die beiden "+"- bzw. "M"- Klemmen sind im Stecker gebrückt. Damit wird ein Durchschleifen
der Versorgungsspannung gewährleistet.
7.2.4

Anschlussbeispiele

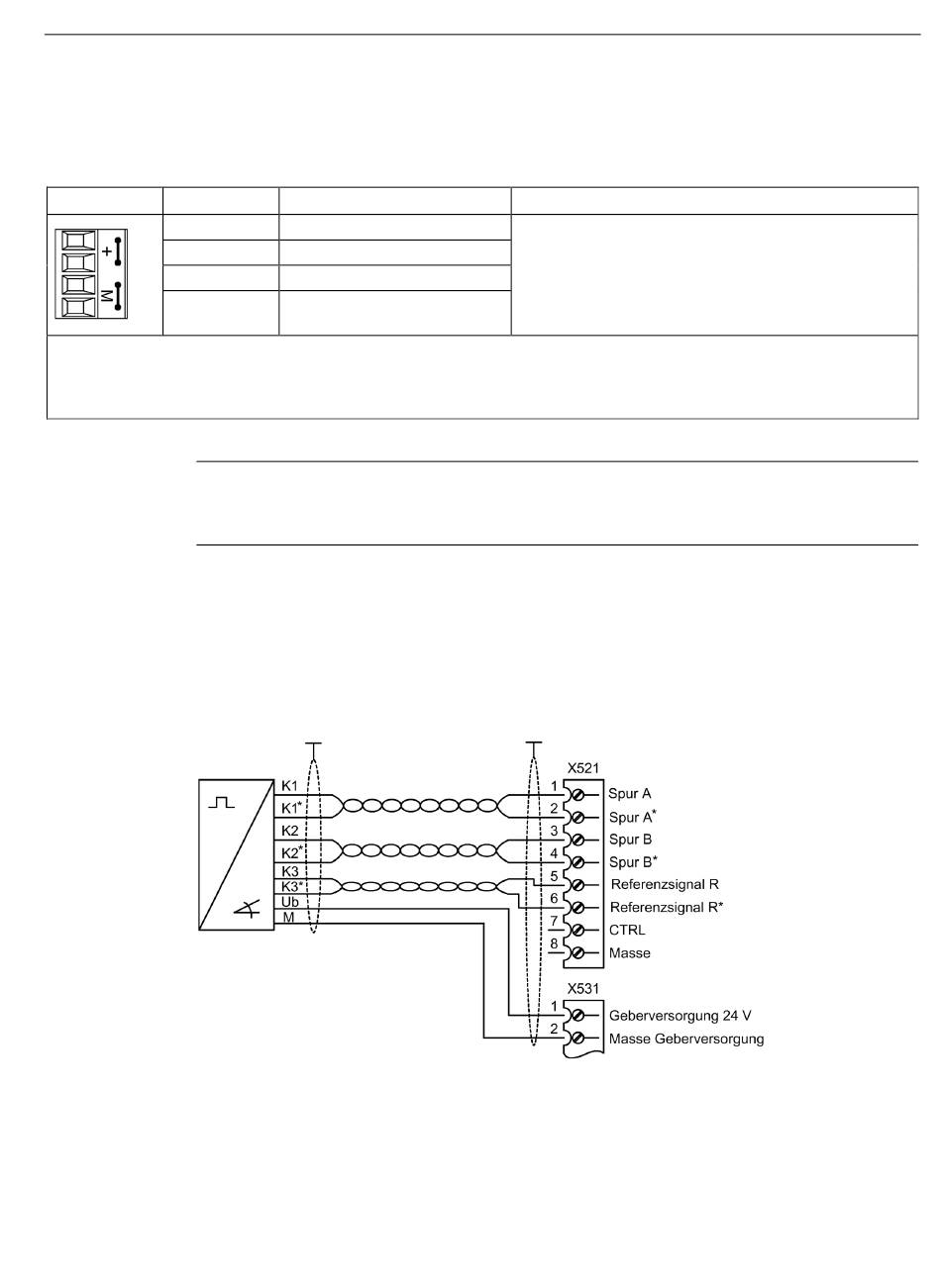

Anschlussbeispiel 1: HTL-Geber, bipolar, mit Referenzsignal

Bild 7-3
Signalleitungen sind paarweise zu verdrillen, um die Störsicherheit gegenüber induzierten
Störungen zu verbessern.
SINAMICS DCM Control Module
Betriebsanleitung, 02.2015, A5E34888501/RS-AA/001
Funktion
Elektronikstromversorgung
Elektronikstromversorgung
Elektronikmasse
Elektronikmasse
bis 2,5 mm
2
Anschlussbeispiel 1: HTL-Geber, bipolar, mit Referenzsignal
Ergänzende Systemkomponenten
7.2 Sensor Module Cabinet-Mounted SMC30
Technische Angaben
Spannung: 24 V (20,4 V – 28,8 V)
Stromaufnahme: max. 0,55 A
Max. Strom über die Brücke im Stecker: 20 A
2
175
