s

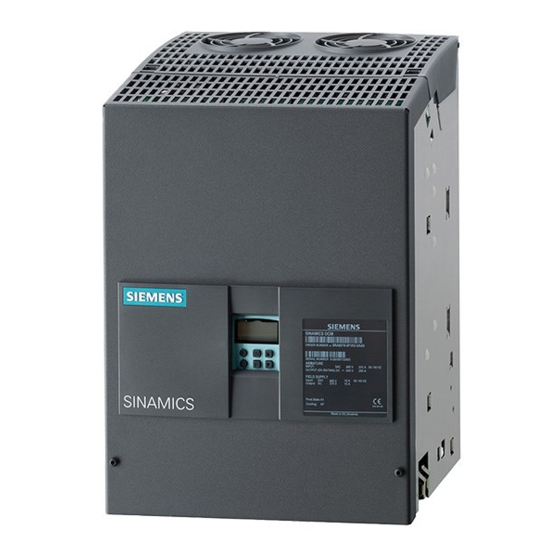

SINAMICS
SINAMICS DCM
Listenhandbuch
Ausgabe
02/2015
Answers for industry.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens sinamics dcm

Inhaltszusammenfassung für Siemens sinamics dcm

  • Seite 1 SINAMICS SINAMICS DCM Listenhandbuch Ausgabe 02/2015 Answers for industry.
  • Seite 3 Vorwort Grundlegende Sicherheitshinweise SINAMICS Parameter SINAMICS DCM Funktionspläne Störungen und Warnungen Listenhandbuch Anhang Index Gültig für Antrieb Firmware-Version SINAMICS DCM 1.4 SP1 (basierend auf 4.7) 02/2015 6RX1800-0ED00 A5E34797298/RS-AA/001...

  • Seite 4: Qualifiziertes Personal

    Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Informationen Zur Dokumentation Bei Sinamics

    Der Inhalt dieser Dokumentation ist nicht Teil einer früheren oder bestehenden Vereinbarung, einer Zusage oder eines Rechtsverhältnisses oder ändert dies ab. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmungen werden durch die Ausführungen dieser Dokumentation weder...

  • Seite 6: Technical Support

    Vorwort Technical Support Landesspezifische Telefonnummern für technische Beratung finden Sie im Internet: http://www.siemens.com/automation/service&support SINAMICS Informationen zu SINAMICS finden Sie unter: http://www.siemens.com/sinamics SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 7 Störungen und Warnungen ..........SINAMICS DCM...
  • Seite 8 Index ................1197 SINAMICS DCM...

  • Seite 9: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Inhalt Allgemeine Sicherheitshinweise Industrial Security SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 10 Durch fehlerhafte oder veränderte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können. • Schützen Sie die Parametrierungen vor unbefugtem Zugriff. • Beherrschen Sie mögliche Fehlfunktionen durch geeignete Maßnahmen (z. B. NOT-HALT oder NOT-AUS). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 11: Industrial Security

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt-Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
  • Seite 12 1 Grundlegende Sicherheitshinweise 1.2 Industrial Security SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 13 Parameter Inhalt Übersicht zu den Parametern Liste der Parameter Parameter für Datensätze Parameter für Schreibschutz und Know-how-Schutz SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 14: Grundsätzlicher Aufbau Der Parameterbeschreibungen

    - - - - - - - - - - - - Ende Beispiel - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Die einzelnen Informationen werden nachfolgend genauer beschrieben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 15: Parameternummer

    • Automatisch berechnen und vorbelegen p0112, p0340, p3900 • Werkseinstellungen herstellen p0970 Bei Beobachtungsparametern gilt: Die Felder “Min”, “Max” und “Werkseinstellung” werden mit einem Strich “-” und der dazugehörigen Einheit in eckigen Klammern angegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 16 Der Parameter ist nur beim Antriebsobjekt CU_DC mit Funktionsmodul “PROFINET” vorhanden. Ein Parameter kann zu einem, zu mehreren oder zu allen Antriebsobjekten gehören. Unter der Parameternummer können folgende Angaben zu “Antriebsobjekt” und “Funktionsmodul” stehen: SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 17 Antriebsobjekt Bedeutung (Funktionsmodul) Alle Objekte Diesen Parameter gibt es bei allen Antriebsobjekten. CU_DC Advanced Control Unit SINAMICS DCM (CUD) links. CU_DC_R Advanced Control Unit SINAMICS DCM (CUD) rechts. CU_DC_S Standard Control Unit SINAMICS DCM (CUD) links. CU_DC_R_S Standard Control Unit SINAMICS DCM (CUD) rechts.

  • Seite 18: Betrieb

    Die Impulse sind nicht freigegeben und der Zustand "C1(x)" oder "C2(x)" ist nicht aktiv. Hinweis Der Parameter p0009 ist CU-spezifisch (auf Control Unit vorhanden). Der Parameter p0010 ist antriebsspezifisch (für jedes Antriebsobjekt vorhanden). In r0002 wird der Betriebszustand der einzelnen Antriebsobjekte angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 19: Zugriffsstufe

    • 3: Experte • 4: Service Parameter mit dieser Zugriffsstufe sind durch ein Passwort geschützt. Hinweis Der Parameter p0003 ist CU-spezifisch (auf Control Unit vorhanden). Eine höher eingestellte Zugriffsstufe schließt die niedrigeren mit ein. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 20 – – – BO: Unsigned32 – – – BO: Integer32 – – – BO: FloatingPoint32 – – – – Legende: BICO-Verschaltung erlaubt –: BICO-Verschaltung nicht erlaubt rxxxx: BICO-Verschaltung nur für den angegebenen CO-Parameter erlaubt SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 21: Einheit, Einheitengruppe Und Einheitenwahl

    Die standardmäßige Einheit eines Parameters ist nach den Werten für “Min”, “Max” und “Werkseinstellung” in eckigen Klammern angegeben. Hinweis: Eine Umschaltung der Einheiten ist bei SINAMICS DCM nicht möglich. Die Angaben unter Einheitengruppe und Einheitenwahl haben keine Bedeutung. SINAMICS DCM...

  • Seite 22: Nicht Bei Motortyp

    Verantwortung des Anwenders. Diese Parameter und ihre Funktionalitäten sind nicht getestet und es existiert auch keine weitergehende Anwenderdokumentation dafür (z. B. Funktionsbeschreibung). Außerdem ist für diese Parameter die Unterstützung durch “Technical Support“ (Hotline) nicht gewährleistet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 23: Beschreibung

    Das Signal ist auf diesem Funktionsplan dargestellt. Abhängigkeit Bedingungen, die in Verbindung mit diesem Parameter erfüllt werden müssen. Auch spezielle Auswirkungen, die dieser Parameter auf andere oder andere auf diesen haben. Siehe auch: Auflistung anderer zusätzlich zu betrachtender Parameter. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 24: Sicherheitstechnische Hinweise

    Anfang dieses Handbuches, siehe "Rechtliche Hinweise" (Seite 4). Achtung Die Beschreibung dieses sicherheitstechnischen Hinweises befindet sich am Anfang dieses Handbuches, siehe "Rechtliche Hinweise" (Seite 4). Hinweis Informationen, die für den Anwender hilfreich sein können. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 25 1799 Regelung 1800 1899 Steuersatz 1900 1999 Leistungsteil- und Motoridentifikation 2000 2009 Bezugswerte 2010 2099 Kommunikation (Feldbus) 2100 2139 Störungen und Warnungen 2140 2199 Signale und Überwachungen 2200 2359 Technologieregler 2360 2399 Staging, Hibernation SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 26 7000 7499 Parallelschaltung von Leistungsteilen 7500 7599 SINAMICS SM120 7700 7729 Externe Meldungen 7770 7789 NVRAM, Systemparameter 7800 7839 EEPROM Schreib-Lese-Parameter 7840 8399 Systeminterne Parameter 8400 8449 Echtzeituhr (RTC) 8500 8599 Daten- und Makroverwaltung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 27 9999 Diagnose intern 10000 10199 Safety Integrated 11000 11299 Freier Technologieregler 0, 1, 2 20000 20999 Freie Funktionsblöcke (FBLOCKS) 21000 25999 Drive Control Chart (DCC) 50000 53999 SINAMICS DC MASTER (Gleichstromregelung) 61000 61001 PROFINET SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 28 Wartezeit nach Wegnahme eines Tippbefehls läuft o1.4 Warten bis Feldumkehr durchgeführt ist o1.5 Warten auf Betriebsfreigabe vom Optimierungslauf o1.6 Warten auf Wegnahme der sofortigen Impulssperre o1.7 Warten bis parallelgeschaltete SINAMICS DCM im Zustand o0.0 o1.8 Betriebszustand o1.8 o1.9 Betriebszustand o1.9 o2.0 Warten auf Sollwert o2.1 Betriebszustand o2.1...
  • Seite 29 Warten auf Einschalten (Signalquelle laut p0840) o7.2 Stillsetzen gespeichert o7.3 Warten auf Einschalten vom Parallelschaltmaster o7.4 Start eines Optimierungslaufes o7.5 Warten bis parallelg. SINAMICS DCM einschaltbereit sind o7.6 Betriebszustand o7.6 o7.7 Betriebszustand o7.7 o7.8 Betriebszustand o7.8 o7.9 Betriebszustand o7.9 o8.0 Einschaltsperre...
  • Seite 30 Modul im zyklischen Betrieb Modul nicht im zyklischen Betrieb Warnung Fehler Initialisierung 120: Modul deaktiviert 200: Hochlauf/Teilhochlauf abwarten 250: Gerät meldet Topologiefehler Achtung: Bei mehreren fehlenden Freigaben kommt der entsprechende Wert mit der höchsten Nummer zur Anzeige. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 31 Befehlsdatensätze (Command Data Set, CDS) Antriebsdatensätze (Drive Data Set, DDS) Abhängigkeit: Siehe auch: p0003 Achtung: Der Anzeigefilter über p0004 liefert nur bei p0009 und p0010 = 0 eine exakte Filterung und Anzeige der entsprechenden Parameter. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 32 Bereichs des eingestellten Parameters liegt, wird Index 1 automatisch auf 0 gesetzt. In Index 1 ist der Index einzustellen, der zum in Index 0 eingestellten Parameter gehört. Die zulässigen Änderungen in Index 1 hängen immer von der in Index 0 eingestellten Parameternummer ab. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 33 Wert: p0005 Abhängigkeit: Siehe auch: p0005 Hinweis: Der Modus 0 ... 3 kann nur angewählt werden, wenn auch r0020, r0021 auf dem Antriebsobjekt vorhanden sind. Der Modus 4 steht bei allen Antriebsobjekten zur Verfügung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 34: Bop Hintergrundbeleuchtung / Bop Beleuchtung

    Bei p0009 = 10000 gilt: Nach dem Ändern des Wertes ist das weitere Ändern von Parametern gesperrt und es wird in r3996 der Status angezeigt. Ein Ändern ist bei r3996 = 0 wieder möglich. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 35 Der Antrieb kann nur außerhalb der Antriebsinbetriebnahme eingeschaltet werden (Freigabe des Antriebs). Dazu muss dieser Parameter auf 0 stehen. Durch Setzen von p3900 ungleich 0 wird die Schnellinbetriebnahme abgeschlossen und dieser Parameter automatisch auf 0 gesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 36 Für das BOP bewirkt diese Einstellung auch eine Filterung der Lesezugriffe. Wert: Bereit Nur Siemens-intern Parameter-Reset Abhängigkeit: Siehe auch: p0970 Hinweis: Es sind nur folgende Werte möglich: p0010 = 0, 30 Vorgehensweise beim "Parameter zurücksetzen": p0010 = 30 und p0970 = 1 setzen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 37: Bop Passwort Eingabe (P0013) / Bop Passw Eing P13

    - p0003, p0009, p0011, p0012, p0976 können beim Antriebsobjekt Control Unit nicht in die benutzerdefinierte Liste aufgenommen werden. - Die benutzerdefinierte Liste kann durch "Werkseinstellung herstellen" gelöscht und deaktiviert werden. Der Wert 0 bedeutet: Eintrag ist leer. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 38: Bop Benutzerdefinierte Liste Aktivieren / Bop Ben List Akt

    Einstellung zum Aktivieren/Deaktivieren der benutzerdefinierten Liste für das Basic Operator Panel (BOP). Bei p0016 = 1 kann nur auf die Parameter in der Parameterliste (p0013) zugegriffen werden. Wert: BOP Benutzerdefinierte Liste deaktiviert BOP Benutzerdefinierte Liste aktiviert Abhängigkeit: Siehe auch: p0011, p0012, p0013 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 39 P-Gruppe: Anzeigen, Signale Einheitengruppe: 3_1 Einheitenwahl: p0505 DC_CTRL_S Nicht bei Motortyp: - Normierung: p2000 Expertenliste: 1 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des geglätteten Istwertes der Motordrehzahl. Abhängigkeit: Siehe auch: r0022, p0045, r0063 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 40 Siehe auch: p0045, r0080 Hinweis: Glättungszeitkonstante = 100 ms Das Signal ist nicht als Prozessgröße geeignet und darf nur als Anzeigegröße verwendet werden. Der Drehmomentistwert steht geglättet (r0031, r0080[1] mit p0045) und ungeglättet (r0080[0]) zur Verfügung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 41 Anzeige und BICO-Ausgang für fehlende Freigaben, die ein in Betrieb setzen der Antriebsregelung verhindern. Bitfeld: Signalname 1-Signal 0-Signal AUS1 Freigabe fehlt Nein AUS2 Freigabe fehlt Nein AUS3 Freigabe fehlt Nein Betrieb freigeben fehlt Nein Hochlaufgeber Freigabe fehlt Nein Hochlaufgeber Start fehlt Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 42: Geberdatensatz Wirksam / Eds Wirksam

    Anzeige des wirksamen Befehlsdatensatzes (Command Data Set, CDS). Bitfeld: Signalname 1-Signal 0-Signal CDS wirksam Bit 0 Abhängigkeit: Siehe auch: p0810, r0836 Hinweis: Der über Binektoreingang (z. B. p0810) angewählte Befehlsdatensatz wird über r0836 angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 43: Co/Bo: Antriebsdatensatz Dds Wirksam / Dds Wirksam

    Einheitenwahl: p0505 Nicht bei Motortyp: - Normierung: p2000 Expertenliste: 1 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige der durch die Geber erfassten ungeglätteten Drehzahlistwerte. Index: [0] = Geber 1 [1] = Geber 2 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 44 Anzeige der momentanen Wirkleistung. Index: [0] = Ungeglättet [1] = Geglättet mit p0045 Abhängigkeit: Siehe auch: r0032 Hinweis: Die Wirkleistung steht geglättet (r0032 mit 100 ms, r0082[1] mit p0045) und ungeglättet (r0082[0]) zur Verfügung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 45: Auswahl Antriebsobjekte Typ / Auswahl Do Typ

    Einstellung der Geräte-Solltopologie in codierter Form (siehe r0098). Die Einstellung wird bei der Inbetriebnahme vorgenommen. Auch deaktivierte oder nicht vorhandene Komponenten werden mitgezählt. Index: [0] = DRIVE-CLiQ-Buchse X100 [1] = DRIVE-CLiQ-Buchse X101 [2...5] = Reserviert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 46 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: In jedem Index ist die applikationsspezifische Sicht eines vorhandenen Antriebsobjektes eingetragen. Der Parameter ist nicht änderbar. Abhängigkeit: Siehe auch: p0107, r0107 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 47: Antriebsobjekt Aktivieren/Deaktivieren / Do Akt/Deakt

    Abhängigkeit: Siehe auch: r0106 Achtung: Beim Aktivieren gilt: Werden Komponenten zum ersten Mal gesteckt und das entsprechende Antriebsobjekt aktiviert, so wird automatisch ein Hochlauf des Antriebssystems durchgeführt. Dazu ist eine Impulslöschung aller Antriebsobjekte notwendig. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 48 Umschalten dieses Parameters stillgesetzt. Achtung: Beim Aktivieren gilt: Werden Komponenten zum ersten Mal gesteckt und das entsprechende Antriebsobjekt aktiviert, so wird automatisch ein Hochlauf des Antriebssystems durchgeführt. Dazu ist eine Impulslöschung aller Antriebsobjekte notwendig. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 49 SINAMICS DC SINAMICS S110 ACTIVE INFEED CONTROL SERVO VECTOR VECTORMV VECTORGL VECTOR3P VECTORSL DC_CTRL VECTORM2C VECTORDM SMART INFEED CONTROL RENEWABLE INFEED CONTROL BASIC INFEED CONTROL BRAKE MODUL M2C ACTIVE INFEED CONTROLMV BASIC INFEED CONTROLMV SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 50 SINAMICS S110 ACTIVE INFEED CONTROL SERVO VECTOR VECTORMV VECTORGL VECTOR3P VECTORSL DC_CTRL VECTORM2C VECTORDM SMART INFEED CONTROL RENEWABLE INFEED CONTROL BASIC INFEED CONTROL BRAKE MODUL M2C ACTIVE INFEED CONTROLMV BASIC INFEED CONTROLMV ACTIVE INFEED CONTROLM2C SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 51 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Bit 16 Bit 17 Bit 18 Bit 19 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 52 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.00 [µs] 10000.00 [µs] - [µs] Beschreibung: Anzeige der Basisabtastzeiten. Die Abtastzeiten werden über p0112 bzw. p0115 eingestellt. Die Werte für die Basisabtastzeiten werden aufgrund dieser Einstellungen ermittelt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 53 0.00 [µs] 16000.00 [µs] 4000.00 [µs] Beschreibung: Einstellung der Basisabtastzeit für Zusatzfunktionen (DCC, Freie Funktionsblöcke) auf diesem Objekt. Es sind nur Einstellwerte zulässig, die ein ganzzahliges Vielfaches von 125 µs sind. Index: [0] = Basisabtastzeit SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 54 P-Gruppe: Regelung Einheitengruppe: - Einheitenwahl: - DC_CTRL_R, Nicht bei Motortyp: - Normierung: - Expertenliste: 1 DC_CTRL_R_S, DC_CTRL_S, Werkseinstellung TM15DI_DO, TM31 - [µs] - [µs] - [µs] Beschreibung: Anzeige der empfohlenen Abtastzeit für die Antriebsobjekte. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 55: Hauptkomponente Erkennung Über Led / H_Kompo Erk Led

    In diesem Fall ist eine Aktivierung nur bei Impulssperre aller Antriebsobjekte möglich. Bei Parallelschaltgeräten wird bei Deaktivierung einer Leistungsteilkomponente auch die Freigabe in p7001 zurückgenommen. Zu Wert = 0, 2: Durch das Deaktivieren einer Komponente werden von dieser keine Fehler mehr ausgegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 56: Geberdatensätze (Eds) Anzahl / Eds Anzahl

    In diesen Parameter können nur Komponentennummern eingetragen werden, die einem Geber entsprechen. Hinweis: Sind Geberauswertung und Geber integriert (Motor mit DRIVE-CLiQ), so sind deren Komponentennummern identisch. Bei einem SMC werden für das SMC (p0141) und den (eigentlichen) Geber (p0142) unterschiedliche Komponentennummern vergeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 57: Sensor Module Erkennung Über Led / Sm Erkennung Led

    Funktionsplan: - DC_CTRL_R_S, P-Gruppe: Datensätze Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zustandes "aktiv" oder "inaktiv" einer Geberschnittstelle (Sensor Module). Wert: Komponente inaktiv Komponente aktiv SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 58: Terminal Module Erkennung Über Led / Tm Erkennung Led

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Erkennung des zu diesem Antrieb und Datensatz zugeordneten Terminal Modules. Hinweis: Während p0154 = 1 blinkt die LED READY am entsprechenden Terminal Module grün/orange oder rot/orange mit 2 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 59: Befehlsdatensätze (Cds) Anzahl / Cds Anzahl

    Funktionsplan: 8570 DC_CTRL_R_S, P-Gruppe: Datensätze Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Ordnet einem Antriebsdatensatz (= Index) den zugehörigen Geberdatensatz (Encoder Data Set, EDS) für Geber 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 60: Geber 2 Geberdatensatz Nummer / Geb 2 Eds Nummer

    Bit 3, 2, 1, 0 = 0, 1, 0, 1 --> Erkennung über LED und Betriebsbereit (LED = grün/orange). Bit 3, 2, 1, 0 = 0, 1, 1, 0 --> Erkennung über LED und Warnung (LED = grün/orange). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 61 In der Inbetriebnahme-Software kann dieser Name nicht über die Expertenliste eingegeben werden, sondern wird im Konfigurationsassistenten angegeben. Der Objektname kann nachträglich über Standard-Windows-Mechanismen im Projektnavigator verändert werden. Hinweis: Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 62 Keine Berechnung Berechnung vollständig Achtung: Nach dem Ändern des Wertes ist das weitere Ändern von Parametern gesperrt und es wird in r3996 der Status angezeigt. Ein Ändern ist bei r3996 = 0 wieder möglich. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 63: Gebertyp Oem Auswahl / Gebertyp Oem Wahl

    Ist eine Identifikation nicht möglich, so wird p0400 = 0 gesetzt. Die Geberdaten (z. B. Strichzahl, p0408) können nur bei p0400 = 9999 geändert werden. Durch p0400 = 20000 kann der Gebertyp durch p0401 aus der Liste der OEM-Encoder ausgewählt werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 64: Getriebetyp Auswahl / Getriebetyp Ausw

    Nein Spur A/B Sinus Nein Spur C/D Nein Hallsensor Nein EnDat-Geber Nein SSI-Geber Nein DRIVE-CLiQ-Geber Nein Digitaler Geber Nein Äquidistante Nullmarke Nein Unregelmäßige Nullmarke Nein Abstandscodierte Nullmarke Nein Kommutierung mit Nullmarke (nicht ASM) Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 65 Für Rechteckgeber muss auch p0404.3 = 1 sein. Bitfeld: Signalname 1-Signal 0-Signal Signal Bipolar Unipolar Pegel Spurüberwachung A/B <> -A/B Keine Nullimpuls Wie Spur A/B 24 V unipolar Schaltschwelle Hoch Niedrig Puls/Richtung Aktiv Inaktiv SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 66: Linearer Geber Gitterteilung / Geb Gitterteilung

    0000 bin Beschreibung: Einstellung zur Invertierung der Istwerte. Bitfeld: Signalname 1-Signal 0-Signal Drehzahlistwert invertieren Nein 4710 Lageistwert invertieren Nein 4704 Hinweis: Die Invertierung beeinflusst folgende Parameter: Bit 00: r0061, r0094 Bit 01: r0482, r0483 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 67: Messgetriebe Absolutwertgeber Rotatorisch Umdrehungen Virtuell / Abs Rot Umdr

    Dieser Parameter wird mit p0421 vorbelegt, um 6 Bit für Multiturn-Informationen erweitert (maximale Überläufe) und kann nicht verändert werden. p0411.3 = 1: Der Parameterwert wird auf den größtmöglichen Wert voreingestellt. Der größtmögliche Wert ist abhängig von Strichzahl (p0408) und Feinauflösung (p0419). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 68: Messgetriebe Lageverfolgung Toleranzfenster / Lageverf Fenster

    Dyn. Index: EDS, p0140 Funktionsplan: - DC_CTRL_R_S, P-Gruppe: Geber Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 4294967295 22000 Beschreibung: Einstellung der nicht sicherheitsrelevanten Messschritte von POS1. Abhängigkeit: Siehe auch: r0473 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 69 Zugriffsstufe: 4 DC_CTRL_R, Datentyp: Unsigned16 Dyn. Index: EDS, p0140 Funktionsplan: - DC_CTRL_R_S, P-Gruppe: Geber Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0000 bin Beschreibung: Auswahl des Geberanschlusses. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 70: Absolutwertgeber Rotatorisch Multiturn-Auflösung / Geb Abs Multiturn

    DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [mm] 65535 [mm] 20 [mm] Beschreibung: Einstellung des Abstandes zwischen zwei Nullmarken bei einem linearen Geber. Diese Information wird für die Nullmarkenüberwachung verwendet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 71: Geber Rotatorisch Nullmarkenabstand / Geb Rot Abstand Nm

    P-Gruppe: Geber Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [µs] 65535 [µs] 30 [µs] Beschreibung: Einstellung der minimalen Wartezeit zwischen zwei Übertragungen des Absolutwertes beim SSI-Geber. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 72 - Bei Bit = 1 wird Burst-Oversampling eingeschaltet. Zu Bit 18 (Kontinuierliches Oversampling): - Bei Bit = 1 wird kontinuierliches Oversampling eingeschaltet. Zu Bit 19 (Safety-Lageistwerterfassung): - Bei Bit = 1 wird der Safety-Lageistwert im zyklischen Telegramm übertragen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 73 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 10000 Beschreibung: Einstellung der Geberumdrehungen für den Getriebefaktor der Geberauswertung. Der Getriebefaktor gibt das Verhältnis zwischen Geberwelle und Motorwelle (bei Motorgeber) bzw. zwischen Geberwelle und Last an. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 74 Das Bit darf nur vor (p0446) oder nach (p0448) dem Absolutwert im SSI-Protokoll positioniert werden. Hinweis: Wert = dcba ba: Position des Warnbits im Protokoll (0 ... 63). c: Pegel (0: Low-Pegel, 1: High-Pegel). d: Zustand der Auswertung (0: Aus, 1: Ein). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 75 Absolutlage bei Inkrementalgeber Nein 4750 unterstützen Überwachung Multiturndarstellung im Nein Gx_XIST2 abwählen Spurüberwachung abwählen Nein EnDat-Lineargeber Überwachung Nein inkrementell/absolut EnDat-Geber Initialisierung mit hoher Nein Genauigkeit Analoge unipolare Spurüberwachungen Nein Abhängigkeit: Siehe auch: p0430, r0459 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 76 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.00 [µs] 100.00 [µs] 0.64 [µs] Beschreibung: Einstellung der Filterzeit beim Rechteckgeber. Es werden nur folgende Werte von der Hardware des Rechteckgebers unterstützt: 0: Keine Filterung 0.04 µs SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 77 1.) Bei Inbetriebnahme von Motoren 1FT6, 1FK6, 1FK7. 2.) Beim Schreiben von p0431. 3.) Bei p1990 = 1. Am Ende des Kopiervorgangs wird automatisch p0440 = 0 gesetzt. Zur permanenten Übernahme der kopierten Werte ist nichtflüchtig zu speichern (p0977). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 78 0000 hex Beschreibung: Seriennummer Teil 4 des Gebers bei der Inbetriebnahme. Abhängigkeit: Siehe auch: p0440, p0441, p0442, p0443, p0445, r0460, r0461, r0462, r0463, r0464 Hinweis: Bei einem nicht vorhandenen Geber wird der Wert Null angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 79 Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der erkannten Geberkonfiguration. Es ist dafür eine automatische Unterstützung durch den Geber erforderlich (z. B. Geber mit EnDat-Schnittstelle). Index: [0] = Geber 1 [1] = Geber 2 [2] = - SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 80 DRIVE-CLiQ-Geber Nein Digitaler Geber Nein Äquidistante Nullmarke Nein Unregelmäßige Nullmarke Nein Abstandscodierte Nullmarke Nein Kommutierung mit Nullmarke (nicht ASM) Nein Beschleunigung Nein Spur A/B analog Nein Spannungsebene 5 V Nein Spannungsebene 24 V Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 81: Sensor Module Eigenschaften / Sm Eigenschaften

    Nein Kommutierung mit ausgewählter Nullmarke Nein Abschaltung der Nein Geberspannungsversorgung beim Parken unterstützt Parken mit Temperaturauswertung Nein SSI-Positionswert Extrapolation Nein Kubische Korrektur Nein Phasenkorrektur Nein Amplitudenkorrektur Nein Offsetkorrektur Nein Abhängigkeit: Siehe auch: p0437, p0601 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 82: Sensor Module Eigenschaften Erweitert / Sm Eigensch Erw

    Die erweiterten Funktionen können über p0437 konfiguriert werden. Zu Bit 13: Geberfehler können über Gn_STW.15 quittiert werden. Zu Bit 14: Nur für Siemens-interne Verwendung. Zu Bit 23: Bei gesetzter Eigenschaft kann die Kommutierung mit Nullmarke über den p0430.23 abgewählt werden. Zu Bit 24: Bei gesetzter Eigenschaft kann die Kommutierung auf ausgewählte Nullmarke durchgeführt werden.
  • Seite 83 Beschreibung: Anzeige der aktuellen Seriennummer Teil 4 des entsprechenden Gebers. Index: [0] = Geber 1 [1] = Geber 2 [2] = - Abhängigkeit: Siehe auch: p0441, p0442, p0443, p0444, p0445, r0460, r0461, r0462, r0464 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 84 Index y mit Inhalt = Letztes Zeichen der Seriennummer Abhängigkeit: Siehe auch: r0460, r0461, r0462, r0463, r0464 Achtung: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. Hinweis: Die einzelnen Zeichen der Identnummer/Seriennummer sind codiert als ASCII-Zeichen vorhanden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 85: Redundanter Groblagewert Feinauflösung Bits / Fein Bit

    Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Anzahl der relevanten Bits für den redundanten Groblagewert. Index: [0] = Geber 1 [1] = Geber 2 [2] = - SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 86: Nicht Sicherheitsrelevante Messschritte Lagewert Pos1 / Nsrpos1

    Datentyp: Integer32 Dyn. Index: - Funktionsplan: - DC_CTRL_R_S, P-Gruppe: Geber Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Lagedifferenz vor dem Messgetriebe zwischen Aus- und Einschalten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 87: Ci: Gebersteuerwort Gn_Stw Signalquelle / Geb Gn_Stw S_Q

    Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Geberzustandsworts Gn_ZSW nach PROFIdrive. Index: [0] = Geber 1 [1] = Geber 2 [2] = Geber 3 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 88 Aktualisierungszeit = 4 * KGV(250 µs, 125 µs) = 4 * 250 µs = 1 ms Beispiel 2: Einspeisung, Servo, Vektor Aktualisierungszeit = 4 * KGV(250 µs, 125 µs, 500 µs) = 4 * 500 µs = 2 ms SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 89 [1] = Geber 2 [2] = - Abhängigkeit: Die Werte sind gültig bei aktivierter Safety-Lageistwerterfassung (p0430.19 = 1). Siehe auch: p0430 Hinweis: Dieser Absolutwert ändert sich im Gegensatz zu r0482 bei Abwahl der Funktion "Parkende Achse" nicht. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 90 Referenzmarken Messen/Referenzmarkensuche Absolutwert zyklisch anfordern Nein Parkender Geber anfordern Nein Geberfehler quittieren anfordern Nein Achtung: Informationen zu Gn_STW/Gn_ZSW sind der entsprechenden Produktdokumentation zu entnehmen. Hinweis: Die Signalquelle für das Gebersteuerwort wird mit p0480 eingestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 91 Bei einem Wert von 0.0 wird die Überwachung der Drehzahländerung ausgeschaltet. Wird die eingestellte maximale Drehzahldifferenz nur für eine Abtastzeit des Stromreglers überschritten, so wird eine entsprechende Warnung ausgegeben. Erfolgt eine Überschreitung in mehreren Abtastzeiten, so wird eine entsprechende Störung ausgegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 92: Geber Diagnosesignal Auswahl / Geb Diag Ausw

    Zu p0496 = 13 (Resolver): 2900 mV <--> 13107 dez Zu p0496 = 13 (sin/cos 1 Vpp, EnDat): 500 mV <--> 10650 dez Zu p0496 = 14: 1 ° <--> 286 dez, 100% <--> 16384 dez SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 93 Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Tracesignals zur Geberdiagnose (Low-Anteil). Das auszugebende Signal wird über p0496 ausgewählt. Index: [0] = Geber 1 [1] = Geber 2 [2] = - Abhängigkeit: Siehe auch: p0496, r0497, r0499 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 94: Technologische Einheit Auswahl / Tech Einh Auswahl

    °F gallon/s inch³/s gallon/min inch³/min gallon/h inch³/h lb/s lb/min lb/h lbf ft Abhängigkeit: Es wird nur die Einheit von Parametern des Technologiereglers umgeschaltet (Einheitengruppe 9_1). Siehe auch: p0596 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 95: Technologische Einheit Bezugsgröße / Tech Einh Bezugsgr

    Die in dem vorgegebenen Verzeichnis vorhandenen Makros werden in r8571 angezeigt. In der Expertenliste der Inbetriebnahme-Software ist r8571 nicht vorhanden. Standardmäßig vorhandene Makros sind in der technischen Dokumentation des jeweiligen Produkts beschrieben. BI: Binector Input (Binektoreingang) CDS: Command Data Set (Befehlsdatensatz) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 96: Makro Binektoreingänge (Bi) Für Tms / Makro Bi Tm

    - Einstellung des Ziels der Parametersicherung (z. B. p0803 = 10 --> PS010xxx.ACX ist das Ziel). Übertragung vom nichtflüchtigen Gerätespeicher nach Speicherkarte (p0804 = 2): - Einstellung der Quelle der Parametersicherung (z. B. p0803 = 11 --> PS011xxx.ACX ist die Quelle). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 97: Datenübertragung Start / Datenübertr Start

    Speicherplatz auf der Speicherkarte vorhanden. p0804 = 1002: Die in p0803 als Quelle eingestellte Parametersicherung im Gerätespeicher existiert nicht oder es ist nicht genügend freier Speicherplatz im Gerätespeicher vorhanden. p0804 = 1003: Es ist keine Speicherkarte gesteckt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 98: Bi: Steuerungshoheit Sperren / Pcctrl Sperren

    1. In Index 0 eintragen, welcher Befehlsdatensatz kopiert werden soll. 2. In Index 1 eintragen, in welchen Befehlsdatensatz kopiert werden soll. 3. Kopiervorgang starten: Index 2 von 0 auf 1 stellen. Am Ende des Kopiervorgangs wird automatisch p0809[2] = 0 gesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 99: Bi: Befehlsdatensatz-Anwahl Cds Bit 0 / Wahl Cds Bit

    Einstellung der Signalquelle für die Anwahl des Antriebsdatensatzes Bit 1 (Drive Data Set, DDS Bit 1). Abhängigkeit: Siehe auch: r0051, r0837 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 100: Co/Bo: Befehlsdatensatz Cds Angewählt / Cds Angewählt

    Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Befehl "EIN/AUS (AUS1)". Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 0 (STW1.0). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 101: Bi: Kein Austrudeln/Austrudeln (Aus2) Signalquelle 1 / Aus2 S_Q

    Es wirkt die UND-Verknüpfung von folgenden Signalen: - BI: p0844 "Kein Austrudeln/Austrudeln (AUS2) Signalquelle 1" - BI: p0845 "Kein Austrudeln/Austrudeln (AUS2) Signalquelle 2" Das Ergebnis der UND-Verknüpfung entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 1 (STW1.1). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 102: Bi: Kein Schnellhalt/Schnellhalt (Aus3) Signalquelle 1 / Aus3 S_Q

    - AUS3 (Abbremsen mit AUS3-Rampe (p50296), dann Impulslöschung und Einschaltsperre) BI: p0848 = 1-Signal und BI: p0849 = 1-Signal - Kein AUS3 (Freigabe möglich) Vorsicht: Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 103: Bi: Betrieb Freigeben/Betrieb Sperren / Betrieb Freigeben

    Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Das Signal über BI: p0858 (Haltebremse unbedingt schließen) hat höhere Priorität als über BI: p0855 (Haltebremse unbedingt öffnen). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 104: Bi: Haltebremse Unbedingt Schließen / Bremse Unbed Schl

    Nein Hochlaufgeber freigeben Nein Hochlaufgeber fortsetzen Nein Drehzahlsollwert freigeben Nein Befehl Bremse öffnen Nein Tippen 1 Nein Tippen 2 Nein Führung durch PLC Nein Drehzahlregler Freigabe Nein Befehl Bremse schließen Nein Hinweis: BB: Betriebsbedingung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 105 Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: 1520, 2410 P-Gruppe: Kommunikation Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der PROFIBUS-Adresse für die PROFIBUS-Schnittstelle (X126) auf der Control Unit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 106 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Sende- und Empfangstelegrammes. Wert: 390: SIEMENS Telegramm 390, PZD-2/2 999: Freie Telegrammprojektierung mit BICO p0922 IF1 PROFIdrive PZD Telegrammauswahl / IF1 PZD Telegr DC_CTRL, Änderbar: C2(1), T Berechnet: -...

  • Seite 107: Co: Störpufferänderungen Zähler / Störpufferänd

    --> Aktueller Störfall, Störung 8 r0945[8], r0949[8], r0948[8], r2109[8], r3115[8] --> 1. Quittierter Störfall, Störung 1 . . . r0945[15], r0949[15], r0948[15], r2109[15], r3115[15] --> 1. Quittierter Störfall, Störung 8 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 108 Berechnet: - Zugriffsstufe: 3 TM31 Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: 8050, 8060 P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Dieser Parameter ist identisch mit r0945. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 109 Siehe auch: r0945, r0947, r0948, r2109, r2130, r2133, r2136, r3115, r3120, r3122 Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Störpuffers sowie die Belegung der Indizes ist in r0945 dargestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 110: Störfälle Zähler / Störfälle Anz

    CU_DC_S P-Gruppe: Kommunikation Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Geräteidentifikation. Index: [0] = Firma (Siemens = 42) [1] = Gerätetyp [2] = Firmware Version SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 111 = 2010 --> Jahr 2010 r0964[4] = 1705 --> 17. Mai r0964[5] = 2 --> 2 Antriebsobjekte r0964[6] = 200 --> Zweiter Teil Firmware-Version (Vollständige Version: V04.03.02.00) Gerätetyp: r0964[1] = 5490 --> SINAMICS DCM r0965 PROFIdrive Profilnummer / PD Profilnummer CU_DC, CU_DC_R, Änderbar: -...
  • Seite 112 DC_CTRL_R_S, DC_CTRL_S Werkseinstellung Beschreibung: Einstellung zum Speichern der Parameter des jeweiligen Antriebsobjekts im nichtflüchtigen Speicher. Beim Speichervorgang werden nur die zum Speichern vorgesehenen Einstellparameter berücksichtigt. Wert: Inaktiv Antriebsobjekt speichern Abhängigkeit: Siehe auch: p0977, r3996 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 113 Es dürfen keine Zugriffe auf Speicherkarte/Gerätespeicher der Control Unit stattfinden. Hinweis: Zu Wert = 1: Der Reset wird sofort ausgeführt und die Kommunikation abgebrochen. Nach Aufbau der Kommunikation eine Kontrolle des Reset-Vorgangs durchführen (siehe nachfolgend). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 114 Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Identifikation des Antriebsobjekts. Index: [0] = Firma (Siemens = 42) [1] = Antriebsobjekt Typ [2] = Firmware Version [3] = Firmware Datum (Jahr) [4] = Firmware Datum (Tag/Monat) [5] = PROFIdrive Antriebsobjekt Typklasse...
  • Seite 115 Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Identifikation des Antriebsobjekts. Index: [0] = Firma (Siemens = 42) [1] = Antriebsobjekt Typ [2] = Firmware Version [3] = Firmware Datum (Jahr) [4] = Firmware Datum (Tag/Monat) [5] = PROFIdrive Antriebsobjekt Typklasse...

  • Seite 116: Liste Der Antriebsobjekte / Liste Der Do

    Bei p0978 kann umsortiert und eine Null eingefügt werden, um diejenigen Antriebsobjekte zu kennzeichnen, die am Prozessdatenaustausch teilhaben, sowie um deren Reihenfolge im Prozessdatenaustausch festzulegen. Antriebsobjekte, die nach der ersten Null aufgeführt sind, sind vom Prozessdatenaustausch ausgeschlossen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 117 Diese Liste besteht vollständig aus folgenden Parametern: r0980[0...299], r0981[0...299] ... r0989[0...299] Die Parameter dieser Liste werden in der Expertenliste der Inbetriebnahme-Software nicht angezeigt. Sie können aber von einer übergeordneten Steuerung (z. B. PROFIBUS Master) gelesen werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 118 Diese Liste besteht vollständig aus folgenden Parametern: r0990[0...99], r0991[0...99] ... r0999[0...99] Die Parameter dieser Liste werden in der Expertenliste der Inbetriebnahme-Software nicht angezeigt. Sie können aber von einer übergeordneten Steuerung (z. B. PROFIBUS Master) gelesen werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 119 Die in dem vorgegebenen Verzeichnis vorhandenen Makros werden in r8572 angezeigt. In der Expertenliste der Inbetriebnahme-Software ist r8572 nicht vorhanden. Standardmäßig vorhandene Makros sind in der technischen Dokumentation des jeweiligen Produkts beschrieben. CI: Konnektoreingang (Connector Input) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 120 Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für Tippen 2. Empfehlung: Durch Ändern der Einstellung dieses Binektoreingangs kann nicht eingeschaltet werden, sondern nur durch einen entsprechenden Signalwechsel der Quelle. Abhängigkeit: Siehe auch: p0840 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 121: Bi: Sollwert Invertierung / Sollw Inv

    Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Befehl "Hochlaufgeber fortsetzen/Hochlaufgeber einfrieren". Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 5 (STW1.5). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 122 6040 Momentengrenze erreicht Nein 6060 Drehmomentbegrenzung oben aktiv Nein 6060 Drehmomentbegrenzung unten aktiv Nein 6060 Statik freigegeben Nein 6030 Drehzahlsollwert begrenzt Nein 6030 Hochlaufgeber gesetzt Nein Geberloser Betrieb aufgrund Störung Nein I/f-Steuerung aktiv Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 123 Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Änderung des Drehsinns. Eine Änderung des Parameters bewirkt eine Richtungsumkehr des Geberistwertes. Wert: Rechts Links Achtung: Bei Antriebsdatensatzumschaltung mit unterschiedlich eingestelltem Drehsinn und Impulsfreigabe wird eine entsprechende Störung ausgegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 124 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.01 [Nm] 20000000.00 [Nm] 1.00 [Nm] Beschreibung: Einstellung der Bezugsgröße für Drehmoment. Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 125 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.01 [1/s²] 500000.00 [1/s²] 0.01 [1/s²] Beschreibung: Einstellung der Bezugsgröße für Beschleunigung. Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 126 P-Gruppe: Kommunikation Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Baudrate für die Feldbus-Schnittstelle USS. Wert: 2400 Baud 4800 Baud 9600 Baud 19200 Baud 38400 Baud SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 127 Einstellung der Anzahl der 16-Bit-Wörter im PKW-Teil des USS-Telegramms für die Feldbus-Schnittstelle. Wert: PKW 0 Worte PKW 3 Worte PKW 4 Worte 127: PKW variabel Abhängigkeit: Siehe auch: p2030 Hinweis: Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 128: Steuerungshoheit Steuerwort Wirksam / Pcctrl Stw Wirk

    Tippen Bit 0 Nein 3030 Tippen Bit 1 Nein 3030 Führung durch PLC Nein Achtung: Die Steuerungshoheit beeinflusst nur Steuerwort 1 und Drehzahlsollwert 1. Andere Steuerworte/Sollwerte können von einem Automatisierungsgerät übertragen werden. Hinweis: BB: Betriebsbedingung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 129 Bei Auswahl eines Telegramms über p0922 (p2079) wird über diesen Parameter die gerätespezifische Belegung der Bits in den Steuer- und Zustandsworten beeinflusst. Wert: SINAMICS VIK-NAMUR Abhängigkeit: Siehe auch: p0922, p2079 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 130: Debug-Monitor Schnittstelle Auswahl / Debug-Monitor Wahl

    Anzeige des PROFIdrive PZD Zustands. Bitfeld: Signalname 1-Signal 0-Signal Sollwertausfall Nein Feldbus läuft Nein Abhängigkeit: Siehe auch: p2044 Hinweis: Mit Verwendung des Signals "Sollwertausfall" kann der Bus überwacht und auf Ausfall der Sollwerte applikationsspezifisch reagiert werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 131: If1 Profidrive Störverzögerung / If1 Pd Störverz

    Konnektorausgang zum Verschalten der vom Feldbus-Controller empfangenen PZD (Sollwerte) mit Wort-Format. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 132: Co: If1 Profidrive Pzd Empfangen Wort / If1 Pzd Empf Wort Änderbar

    [32] = PZD 33 [33] = PZD 34 [34] = PZD 35 [35] = PZD 36 [36] = PZD 37 [37] = PZD 38 [38] = PZD 39 [39] = PZD 40 [40] = PZD 41 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 133 Auswahl der zum Feldbus-Controller zu sendenden PZD (Istwerte) mit Wort-Format. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 134 [25] = PZD 26 [26] = PZD 27 [27] = PZD 28 [28] = PZD 29 [29] = PZD 30 [30] = PZD 31 [31] = PZD 32 [32] = PZD 33 [33] = PZD 34 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 135 Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: 2483 CU_DC_S P-Gruppe: Kommunikation Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der an den Feldbus-Controller gesendeten PZD (Istwerte) mit Wort-Format. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 136 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 [8] = PZD 9 [9] = PZD 10 [10] = PZD 11 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 137 [62] = PZD 63 [63] = PZD 64 Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 138: Profibus Zustand / Pb Zustand

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Zustandsanzeige für die PROFIBUS-Schnittstelle. Wert: Keine Verbindung (Baudrate suchen) Verbindung OK (Baudrate gefunden) Zyklische Verbindung mit Master (Data Exchange) Zyklische Daten OK SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 139: Co: If1 Profidrive Pzd Empfangen Doppelwort / If1 Pzd Empf Dw Änderbar

    [21] = PZD 22 + 23 [22] = PZD 23 + 24 [23] = PZD 24 + 25 [24] = PZD 25 + 26 [25] = PZD 26 + 27 [26] = PZD 27 + 28 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 140 [5] = PZD 6 + 7 [6] = PZD 7 + 8 [7] = PZD 8 + 9 [8] = PZD 9 + 10 [9] = PZD 10 + 11 [10] = PZD 11 + 12 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 141 Siehe auch: p2051 Achtung: Eine BICO-Verschaltung eines einzelnen PZD kann nur entweder mit p2051 oder p2061 erfolgen. Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: IF1: Interface 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 142 [48] = PZD 49 + 50 [49] = PZD 50 + 51 [50] = PZD 51 + 52 [51] = PZD 52 + 53 [52] = PZD 53 + 54 [53] = PZD 54 + 55 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 143: Pb/Pn Diagnose Taktsynchronität / Pb/Pn Diag Takt

    Index: [0] = Taktsynchronität aktiviert [1] = Bus-Zykluszeit (Tdp) [µs] [2] = Master-Zykluszeit (Tmapc) [µs] [3] = Zeitpunkt Istwerterfassung (Ti) [µs] [4] = Zeitpunkt Sollwerterfassung (To) [µs] [5] = Data Exchange Zeit (Tdx) [µs] SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 144: Pb/Pn Controller-Lebenszeichen Diagnose / Pb/Pn Ctrl-Lz Diag

    [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 [8] = PZD 9 [9] = PZD 10 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 145 [33] = PZD 34 [34] = PZD 35 [35] = PZD 36 [36] = PZD 37 [37] = PZD 38 [38] = PZD 39 [39] = PZD 40 [40] = PZD 41 [41] = PZD 42 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 146: If1 Profidrive Diagnose Telegrammoffset Pzd Empfangen / If1 Diag Offs Empf

    Anzeige des Byte-Offsets des PZD im PROFIdrive-Empfangstelegramm (Controller Output). Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 147 [26] = PZD 27 [27] = PZD 28 [28] = PZD 29 [29] = PZD 30 [30] = PZD 31 [31] = PZD 32 [32] = PZD 33 [33] = PZD 34 [34] = PZD 35 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 148 Anzeige des Byte-Offsets des PZD im PROFIdrive-Empfangstelegramm (Controller Output). Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 Hinweis: IF1: Interface 1 Wertebereich: 0 - 242: Byte-Offset 65535: Nicht belegt SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 149 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 [8] = PZD 9 [9] = PZD 10 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 150 [58] = PZD 59 [59] = PZD 60 [60] = PZD 61 [61] = PZD 62 [62] = PZD 63 [63] = PZD 64 Hinweis: IF1: Interface 1 Wertebereich: 0 - 242: Byte-Offset 65535: Nicht belegt SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 151 Werkseinstellung Beschreibung: Einstellung des Sende- und Empfangstelegrammes. Im Unterschied zu p0922 kann mit p2079 ein Telegramm eingestellt und nachträglich erweitert werden. Wert: 390: SIEMENS Telegramm 390, PZD-2/2 391: SIEMENS Telegramm 391, PZD-3/7 392: SIEMENS Telegramm 392, PZD-3/15 393: SIEMENS Telegramm 393, PZD-4/21...

  • Seite 152: Bi: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    Im Unterschied zu p0922 kann mit p2079 ein Telegramm eingestellt und nachträglich erweitert werden. Wert: Standard Telegramm 1, PZD-2/2 Standard Telegramm 3, PZD-5/9 Standard Telegramm 4, PZD-6/14 Standard Telegramm 20, PZD-2/6 220: SIEMENS Telegramm 220, PZD-10/10 352: SIEMENS Telegramm 352, PZD-6/6 999: Freie Telegrammprojektierung mit BICO Abhängigkeit: Siehe auch: p0922 Hinweis: Bei p0922 <...

  • Seite 153: Bi: Binektor-Konnektor-Wandler Zustandswort 2 / Bin/Kon Zsw2

    [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 154: Bi: Binektor-Konnektor-Wandler Zustandswort 4 / Bin/Kon Zsw4

    [8] = Bit 8 [9] = Bit 9 [10] = Bit 10 [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 155: Binektor-Konnektor-Wandler Zustandswort Invertieren / Bin/Kon Zsw Inv

    [4] = Freies Zustandswort 5 Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 156: Bo: If1 Profidrive Pzd1 Empfangen Bitweise / If1 Pzd1 Empf Bitw

    Steuerwort 1). Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 157: Bo: If1 Profidrive Pzd2 Empfangen Bitweise / If1 Pzd2 Empf Bitw

    Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Hinweis: IF1: Interface 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 158: Bo: If1 Profidrive Pzd3 Empfangen Bitweise / If1 Pzd3 Empf Bitw

    Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Hinweis: IF1: Interface 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 159: Bo: If1 Profidrive Pzd4 Empfangen Bitweise / If1 Pzd4 Empf Bitw

    Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Hinweis: IF1: Interface 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 160 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 161 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 162: Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Invertiert Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert Abhängigkeit: Siehe auch: r2094, r2095, p2099 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 163 Abhängigkeit: Auswahl der Störung und Einstellung der gewünschten Störreaktion erfolgt unter dem gleichen Index. Siehe auch: p2101 Hinweis: Eine Umparametrierung ist auch bei anstehender Störung möglich. Die Änderung wird erst nach gegangener Störung wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 164 Das Umparametrieren der Störreaktion für eine Störung ist in folgenden Fällen nicht möglich: - Störungsnummer existiert nicht (Ausnahme Wert = 0). - Meldungstyp ist nicht "Störung" (F). - Störreaktion ist für die eingestellte Störungsnummer nicht zulässig. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 165: Bi: Quittieren Aller Störungen / Quit Aller Stör

    Einstellung der ersten Signalquelle für das Quittieren von Störungen. Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Das Quittieren von Störungen wird mit einem 0/1-Signal ausgelöst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 166 Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der dritten Signalquelle für das Quittieren von Störungen. Hinweis: Das Quittieren von Störungen wird mit einem 0/1-Signal ausgelöst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 167 Beschreibung: Einstellung der Signalquelle für die Externe Störung 2. Hinweis: Eine externe Störung wird mit einem 1/0-Signal ausgelöst. Wird diese Störung an der Control Unit ausgelöst, so wird sie an alle vorhandene Antriebsobjekte weitergeleitet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 168: Bi: Externe Störung 3 / Externe Störung

    Die Zeit setzt sich zusammen aus r2136 (Tage) und r2109 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Störpuffers sowie die Belegung der Indizes ist in r0945 dargestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 169: Warnungen Zähler / Warnungen Zähler

    - Alle gegangenen Warnungen des Warnpuffers [0...7] werden in die Warnhistorie [8...63] übernommen. - Der Warnpuffer [0...7] wird gelöscht. Siehe auch: r2110, r2122, r2123, r2124, r2125 Hinweis: Der Parameter wird bei POWER ON auf 0 zurückgesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 170 P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - TM15DI_DO, TM31 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Externe Warnung 2. Hinweis: Eine externe Warnung wird mit einem 1/0-Signal ausgelöst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 171: Bi: Externe Warnung 2 / Externe Warnung

    Funktionsplan: 8075 DC_CTRL_R_S, P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 65535 Beschreibung: Auswahl der Störungen oder Warnungen, bei denen der Typ der Meldung geändert werden soll. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 172 Der Typ der Meldung kann nur bei Meldungen mit entsprechender Kennzeichnung geändert werden (Ausnahme Wert = 0). Beispiel: F12345(A) --> Die Störung F12345 kann in eine Warnung A12345 geändert werden. In diesem Fall wird automatisch die eventuell in p2100[0...19] und p2126[0...19] eingetragene Meldungsnummer entfernt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 173: Co: Summe Stör- Und Warnpufferänderungen / Summe Puffer Geä

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Nummern der aufgetretenen Warnungen. Abhängigkeit: Siehe auch: r2110, r2123, r2124, r2125, r2134, r2145, r2146, r3121, r3123 Achtung: Die Eigenschaften des Warnpuffers sind der entsprechenden Produktdokumentation zu entnehmen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 174 Siehe auch: r2110, r2122, r2123, r2125, r2134, r2145, r2146, r3121, r3123 Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Warnpuffers sowie die Belegung der Indizes ist in r2122 dargestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 175 Auswahl der Störung und Einstellung der gewünschten Art der Quittierung erfolgt unter dem gleichen Index. Siehe auch: p2127 Hinweis: Eine Umparametrierung ist auch bei anstehender Störung möglich. Die Änderung wird erst nach gegangener Störung wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 176 Quittierung nur über POWER ON Quittierung SOFORT nach Behebung der Fehlerursache Quittierung nur bei IMPULSSPERRE Abhängigkeit: Auswahl der Störung und Einstellung der gewünschten Art der Quittierung erfolgt unter dem gleichen Index. Siehe auch: p2126 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 177 Anzeige und BICO-Ausgang für die Triggersignale der in p2128[0...15] eingestellten Störungen/Warnungen. Bitfeld: Signalname 1-Signal 0-Signal Triggersignal p2128[0] Triggersignal p2128[1] Triggersignal p2128[2] Triggersignal p2128[3] Triggersignal p2128[4] Triggersignal p2128[5] Triggersignal p2128[6] Triggersignal p2128[7] Triggersignal p2128[8] Triggersignal p2128[9] Triggersignal p2128[10] Triggersignal p2128[11] SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 178: Störwert Für Float-Werte / Störwert Float

    Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Zusatzinformation der aufgetretenen Störung für Float-Werte. Abhängigkeit: Siehe auch: r0945, r0947, r0948, r0949, r2109, r2130, r2136, r3115 Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 179: Warnwert Für Float-Werte / Warnwert Float

    Siehe auch: r0945, r0947, r0948, r0949, r2109, r2114, r2130, r2133, r3115, r3120, r3122 Achtung: Die Zeit setzt sich zusammen aus r2136 (Tage) und r2109 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 180: Co/Bo: Steuerwort Störungen/Warnungen / Stw Stör/Warn

    Quittierung läuft Nein Quittierung erforderlich Nein Störung wirksam Nein 8060 Safety-Meldung wirksam Nein Interne Meldung 1 wirksam Nein Warnung wirksam Nein 8065 Interne Meldung 2 wirksam Nein Warnungsklasse Bit 0 High Warnungsklasse Bit 1 High SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 181 Siehe auch: r2110, r2114, r2122, r2123, r2124, r2125, r2134, r2146, r3121, r3123 Achtung: Die Zeit setzt sich zusammen aus r2145 (Tage) und r2123 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 182: Störpuffer Aller Antriebsobjekte Löschen / Störpuffer Löschen

    Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und BICO-Ausgang für das dritte Zustandswort der Überwachungen. Bitfeld: Signalname 1-Signal 0-Signal f- oder n-Vergleichswert Nein 8010 erreicht/überschritten SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 183 Bei Deaktivierung des PID-Reglers über p2200 wird das Ausgangssignal r2294 direkt auf Null gesetzt. Zu Bit 03 = 0: Die Istwerte werden nicht mittels p2267 und p2268 begrenzt. Zu Bit 03 = 1: Die Istwerte werden mittels p2267 und p2268 begrenzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 184 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (Tech_reg), DC_CTRL_S Werkseinstellung (Tech_reg) 0.00 [s] 650.00 [s] 1.00 [s] Beschreibung: Einstellung der Hochlaufzeit des Technologiereglers. Abhängigkeit: Siehe auch: p2252, p2258 Hinweis: Die Hochlaufzeit bezieht sich auf 100 %. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 185: Co: Technologieregler Sollwert Nach Hochlaufgeber / Tec_Reg Soll N Hlg

    Funktionsplan: 7958 (Tech_reg), P-Gruppe: Technologie Einheitengruppe: - Einheitenwahl: - DC_CTRL_R_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (Tech_reg), DC_CTRL_S Werkseinstellung (Tech_reg) Beschreibung: Einstellung des Typs des Technologiereglers. Wert: D-Anteil im Istwertsignal D-Anteil im Fehlersignal SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 186 Einstellung der Untergrenze für das Istwertsignal des Technologiereglers. Abhängigkeit: Siehe auch: p2264, p2265, p2271 Achtung: Das Überschreiten dieser Untergrenze durch den Istwert führt zu Störung F07426. Hinweis: Begrenzung nur wirksam bei p2252.3 = 1. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 187 --> Nimmt der Istwert mit steigender Motordrehzahl zu, dann sollte p2271 = 0 (Keine Invertierung) eingestellt werden. --> Nimmt der Istwert mit steigender Motordrehzahl ab, dann sollte p2271 = 1 (Invertierung Istwertsignal) eingestellt werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 188: Co: Technologieregler Istwert Skaliert / Tec_Reg Istw Skal

    Normierung: - Expertenliste: 1 (Tech_reg), DC_CTRL_S Werkseinstellung (Tech_reg) 0.000 [s] 60.000 [s] 0.000 [s] Beschreibung: Einstellung der Nachstellzeit (I-Anteil, Integrierzeitkonstante) des Technologiereglers. Abhängigkeit: Siehe auch: p2252 Hinweis: p2285 = 0: Die Nachstellzeit ist ausgeschaltet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 189 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (Tech_reg), DC_CTRL_S Werkseinstellung (Tech_reg) 0.00 [s] 100.00 [s] 1.00 [s] Beschreibung: Einstellung der Hoch- und Rücklaufzeit für das Ausgangssignal des Technologiereglers. Abhängigkeit: Siehe auch: p2291, p2292 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 190: Co: Technologieregler Ausgang Skalierung / Tec_Reg Ausg Skal

    (Tech_reg), P-Gruppe: Technologie Einheitengruppe: - Einheitenwahl: - DC_CTRL_R_S Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 (Tech_reg), DC_CTRL_S Werkseinstellung (Tech_reg) 2292[0] Beschreibung: Einstellung der Signalquelle für die Minimalbegrenzung des Technologiereglers. Abhängigkeit: Siehe auch: p2292 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 191: Ci: Technologieregler Begrenzung Offset / Tec_Reg Begr Offs

    Nein Technologieregler begrenzt Nein Technologieregler Motorpotenziometer Nein begrenzt Max Technologieregler Motorpotenziometer Nein begrenzt Min Technologieregler Istwert am Minimum Nein Technologieregler Istwert am Maximum Nein Technologieregler Ausgang am Minimum Nein Technologieregler Ausgang am Maximum Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 192 Einstellung der Lastumdrehungen für den Getriebefaktor zwischen Motorwelle und Lastwelle. Getriebefaktor = Motorumdrehungen (p2504) / Lastumdrehungen (p2505) Abhängigkeit: Siehe auch: p0432, p0433, p2504 Hinweis: Der Getriebefaktor zwischen Geberwelle und Motorwelle wird über p0432 und p0433 eingestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 193 Dieser BICO-Parameter stellt den Zahlenwert der Bezugsgröße p2002 als Konnektorausgang zur Verschaltung mit Drive Control Chart (DCC) zur Verfügung. Aus diesem Konnektorausgang kann der Zahlenwert unverändert in DCC übernommen werden. Dieser BICO-Parameter ist nicht zur Verschaltung für zyklische Kommunikation geeeignet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 194 Dieser BICO-Parameter stellt den Zahlenwert der Bezugsgröße p2005 als Konnektorausgang zur Verschaltung mit Drive Control Chart (DCC) zur Verfügung. Aus diesem Konnektorausgang kann der Zahlenwert unverändert in DCC übernommen werden. Dieser BICO-Parameter ist nicht zur Verschaltung für zyklische Kommunikation geeeignet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 195 Dieser BICO-Parameter stellt den Zahlenwert der Bezugsgröße p2007 als Konnektorausgang zur Verschaltung mit Drive Control Chart (DCC) zur Verfügung. Aus diesem Konnektorausgang kann der Zahlenwert in der aktuell gewählten Einheit unverändert in DCC übernommen werden. Dieser BICO-Parameter ist nicht zur Verschaltung für zyklische Kommunikation geeeignet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 196: Lastgetriebe Absolutwertgeber Rotatorisch Umdrehungen Virtuell / Abs Rot Umdr

    Differenz innerhalb Toleranzfenster --> Die Position wird aufgrund des aktuellen Geberistwertes reproduziert. Differenz außerhalb Toleranzfenster --> Es wird eine entsprechende Meldung ausgegeben. Vorsicht: Ein Verdrehen um z. B. einen kompletten Geberbereich wird nicht erkannt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 197: Bi: Und-Verknüpfung Eingänge / Und Eingänge

    Dyn. Index: - Funktionsplan: 2634 DC_CTRL_R_S, P-Gruppe: Funktionen Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Ergebnisses der UND-Verknüpfung. Bitfeld: Signalname 1-Signal 0-Signal Abhängigkeit: Siehe auch: p2810 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 198: Bi: Oder-Verknüpfung Eingänge / Oder Eingänge

    Siehe auch: p2900, p2930 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Hinweis: Der Wert kann zum Verschalten einer Skalierung verwendet werden (z. B. Skalierung des Zusatzsollwertes). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 199 = 2: Zeitstempel Betriebsstunden + 01.01.2000 Achtung: Das einmal angewählte Echtzeitformat (p3100 = 1) bleibt bis zum nächsten Ausschalten erhalten. Das Zurückschalten auf Betriebsstunden (p3100 = 0) bwz. Betriebsstunden + 01.01.2000 (p3100=2) wird verhindert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 200 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für das PING-Ereignis zum Setzen der UTC-Zeit. Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 201 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [ms] 1000 [ms] 0 [ms] Beschreibung: Einstellung der Verzögerungszeit für die Externe Störung 3. Abhängigkeit: Siehe auch: p2108, p3111, p3112 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 202 Dyn. Index: CDS, p0170 Funktionsplan: - DC_CTRL_R_S, P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für das negierte Freigabesignal der Externen Störung 3. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 203 Der Motor wurde außerhalb der zulässigen Grenzen (Temperatur, Strom, Drehmoment, ...) betrieben. Lastspiele und eingestellte Begrenzungen überprüfen. Umgebungstemperatur/Motorbelüftung prüfen. Zu Bit 07: Die Kommunikation zur überlagerten Steuerung (Interne Kopplung, PROFIBUS, PROFINET, ...) ist gestört oder unterbrochen. Zustand der überlagerten Steuerung prüfen. Kommunikationsverbindung/-verdrahtung überprüfen. Busprojektierung/Takte überprüfen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 204: Störung Antriebsobjekt Auslösend / F Do Auslösend

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Antriebsobjektnummer des auslösenden Antriebsobjektes für diese Störung als Ganzzahl. Wert = 63: Die Störung wurde vom Antriebsobjekt selbst ausgelöst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 205: Bi: Quittierung Selbstständig Unterdrücken / Quit Unterdrücken

    Hinweis: Wert = 0: Keine Zuordnung zu einer Komponente möglich. Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Warnpuffers sowie die Belegung der Indizes ist in r2122 dargestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 206 Bit 20, 19, 18, 17, 16 = 1, 0, 0, 1, 1 --> PROFIdrive Meldungsklasse 19: Allgemeiner Antriebsfehler Bit 20, 19, 18, 17, 16 = 1, 0, 1, 0, 0 --> PROFIdrive Meldungsklasse 20: Hilfsaggregat gestört SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 207 Bit 20, 19, 18, 17, 16 = 1, 0, 0, 1, 1 --> PROFIdrive Meldungsklasse 19: Allgemeiner Antriebsfehler Bit 20, 19, 18, 17, 16 = 1, 0, 1, 0, 0 --> PROFIdrive Meldungsklasse 20: Hilfsaggregat gestört SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 208: Störung Wirksam Unterdrücken / Stör Wirk Unterdr

    Einheitenwahl: p0505 DC_CTRL_S Nicht bei Motortyp: - Normierung: p2000 Expertenliste: 1 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige und Konnektorausgang für die Lastdrehzahl bei APC (Advanced Positioning Control). Abhängigkeit: Siehe auch: r3771 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 209 Berechnet: - Zugriffsstufe: 1 CU_DC_R_S, Datentyp: Unsigned32 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zustandsworts für das Antriebsgerät. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 210: Bico Zähler Topologie / Bico Zähler Topo

    Einstellung zum Quittieren aller anstehenden Störungen eines Antriebsobjektes. Achtung: Safety-Meldungen können über diesen Parameter nicht quittiert werden. Hinweis: Zum Quittieren ist der Parameter von 0 auf 1 zu setzen. Nach dem Quittieren wird der Parameter automatisch auf 0 zurückgesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 211: Steuerungshoheit Modus Anwahl / Pcctrl Modus Anw

    Initialisierung YDB-Konfiguration-Information 200: Erstinbetriebnahme 210: Antriebspakete erzeugen 250: Warten auf Topologie quittieren 325: Warten auf Eingabe von Antriebstyp 350: Antriebstyp bestimmen 360: Schreiben von topologieabhängigen Parametern 370: Warten bis p0009 = 0 gesetzt wird SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 212: Tm15Di/Do Digitaleingänge Klemmenistwert / Tm15D Di Istwert

    Parameterschreiben ist gesperrt. Der Wert zeigt den Fortschritt der Berechnungen an. Index: [0] = Berechnungen Fortschritt [1] = Ursache Hinweis: Zu Index 1: Nur für Siemens-interne Fehlerdiagnose. r4021 TM15DI/DO Digitaleingänge Klemmenistwert / TM15D DI Istwert TM15DI_DO Änderbar: - Berechnet: -...

  • Seite 213: Tm31 Digitaleingänge Klemmenistwert / Tm31 Di Istwert

    DI/DO 10 (X541.4) High DI/DO 11 (X541.5) High Hinweis: Wenn ein DI/DO als Ausgang parametriert ist (p4028.x = 1), so wird r4021.x = 0 angezeigt. DI: Digital Input (Digitaleingang) DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 214: Co/Bo: Tm15Di/Do Digitaleingänge Status / Tm15D Di Status

    DI 1 (X520.2) High DI 2 (X520.3) High DI 3 (X520.4) High DI 4 (X530.1) High DI 5 (X530.2) High DI 6 (X530.3) High DI 7 (X530.4) High DI/DO 8 (X541.2) High DI/DO 9 (X541.3) High SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 215: Co/Bo: Tm15Di/Do Digitaleingänge Status Invertiert / Tm15D Di Stat Inv

    Anzeige des invertierten Status der Digitaleingänge des Terminal Modules 31 (TM31). Bitfeld: Signalname 1-Signal 0-Signal DI 0 (X520.1) High DI 1 (X520.2) High DI 2 (X520.3) High DI 3 (X520.4) High DI 4 (X530.1) High SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 216: Co: Tm15Di/Do Digitaleingänge 16 ... 23 Status Invertiert / Tm15D Di 16-23 Inv

    DI/DO 16 (X522.2) DI/DO 17 (X522.3) DI/DO 18 (X522.4) DI/DO 19 (X522.5) DI/DO 20 (X522.6) DI/DO 21 (X522.7) DI/DO 22 (X522.8) DI/DO 23 (X522.9) Abhängigkeit: Siehe auch: r4022, r4023, r4024 Hinweis: DI: Digital Input (Digitaleingang) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 217: Tm15Di/Do Eingang Oder Ausgang Einstellen / Tm15D Di Oder Do

    Einstellung der bidirektionalen Digitaleingänge/-ausgänge auf dem Terminal Module 31 (TM31) als Eingang oder Ausgang. Bitfeld: Signalname 1-Signal 0-Signal DI/DO 8 (X541.2) Ausgang Eingang DI/DO 9 (X541.3) Ausgang Eingang DI/DO 10 (X541.4) Ausgang Eingang DI/DO 11 (X541.5) Ausgang Eingang Hinweis: DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 218: Bi: Tm31 Signalquelle Für Klemme Do 0 / Tm31 S_Q Do

    Ist das Signal am Binektoreingang p4031 Low, wird die Klemme COM 1 (X542.5) mit NC 1 (X542.4) verbunden. Diese Verbindung stimmt auch mit der mechanischen Ruhestellung des Relais überein. Ist das Signal am Binektoreingang p4031 High, wird die Klemme COM 1 (X542.5) mit NO 1 (X542.6) verbunden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 219 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 5 (X520.7) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.5 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 220: Bi: Tm31 Signalquelle Für Klemme Di/Do 8 / Tm31 S_Q Di/Do

    Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 8 (X541.2) des Terminal Modules 31 (TM31). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.8 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 221: Bi: Tm31 Signalquelle Für Klemme Di/Do 9 / Tm31 S_Q Di/Do

    Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 10 (X541.4) des Terminal Modules 31 (TM31). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.10 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 222: Bi: Tm31 Signalquelle Für Klemme Di/Do 11 / Tm31 S_Q Di/Do

    Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 13 (X521.7) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.13 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 223: Tm31 Digitalausgänge Grenzstrom / Tm31 Do Grenzstrom

    Anzeige des Status der Digitalausgänge des Terminal Modules 15 (TM15). Bitfeld: Signalname 1-Signal 0-Signal DI/DO 0 (X520.2) High DI/DO 1 (X520.3) High DI/DO 2 (X520.4) High DI/DO 3 (X520.5) High DI/DO 4 (X520.6) High DI/DO 5 (X520.7) High SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 224: Tm31 Digitalausgänge Status / Tm31 Do Status

    Einstellung zur Invertierung der Signale an den Digitalausgängen des Terminal Modules 15 (TM15). Bitfeld: Signalname 1-Signal 0-Signal DI/DO 0 (X520.2) Invertiert Nicht invertiert DI/DO 1 (X520.3) Invertiert Nicht invertiert DI/DO 2 (X520.4) Invertiert Nicht invertiert DI/DO 3 (X520.5) Invertiert Nicht invertiert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 225: Tm31 Digitalausgänge Invertieren / Tm31 Do Inv

    [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Abhängigkeit: Der Typ des Analogeingangs AI x (Spannungs- oder Stromeingang) wird über p4056 eingestellt. Siehe auch: p4056 Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 226: Tm31 Analogeingänge Typ / Tm31 Ai Typ

    Beim Betrieb mit eingeschaltetem Bürdenwiderstand darf die Spannung zwischen den Differenzeingängen AI+ und AI- 15 V oder der eingeprägte Strom 60 mA nicht überschreiten, da sonst der Eingang beschädigt wird. Achtung: Für den Betrieb als Spannungseingang/Stromeingang muss der Schalter S5.0 bzw. S5.1 entsprechend eingestellt werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 227: Tm31 Analogeingänge Kennlinie Wert X1 / Tm31 Ai Kennl X1

    Dieser Parameter gibt die x-Koordinate (Eingangsspannung in V bzw. Eingangsstrom in mA) des 2. Wertepaares der Kennlinie vor. Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Abhängigkeit: Die Einheit dieses Parameters (V oder mA) hängt vom Typ des Analogeingangs ab. Siehe auch: p4056 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 228: Tm31 Analogeingänge Kennlinie Wert Y2 / Tm31 Ai Kennl Y2

    Werkseinstellung 0 [ms] 1000 [ms] 100 [ms] Beschreibung: Einstellung der Verzögerungszeit für die Drahtbruchüberwachung der Analogeingänge des Terminal Modules 31 (TM31). Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 229: Tm31 Analogeingänge Offset / Tm31 Ai Offset

    Einstellung des Fensters für die Rauschunterdrückung der Analogeingänge beim Terminal Module 31 (TM31). Änderungen kleiner als das Fenster werden unterdrückt. Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 230: Bi: Tm31 Analogeingänge Signalquelle Für Freigabe / Tm31 Ai Freigabe

    1000.0 [ms] 0.0 [ms] Beschreibung: Einstellung der Glättungszeitkonstante des Tiefpassfilters 1. Ordnung für die Analogausgänge des Terminal Modules 31 (TM31). Index: [0] = AO 0 (X522.1, X522.2, X522.3) [1] = AO 1 (X522.4, X522.5, X522.6) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 231: Tm31 Analogausgänge Betragsbildung Aktivieren / Tm31 Ao Betrag Akt

    Bei p4076 = 1, 4 wird p4077 = 0.0 %, p4078 = 0.0 V, p4079 = 100.0 % und p4080 = 10.0 V gesetzt. Bei p4076 = 2 wird p4077 = 0.0 %, p4078 = 4.0 mA, p4079 = 100.0 % und p4080 = 20.0 mA gesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 232: Tm31 Analogausgänge Kennlinie Wert X1 / Tm31 Ao Kennl X1

    [0] = AO 0 (X522.1, X522.2, X522.3) [1] = AO 1 (X522.4, X522.5, X522.6) Abhängigkeit: Siehe auch: p4076 Achtung: Dieser Parameter wird beim Ändern von p4076 (Analogausgänge Typ) automatisch überschrieben. Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 233: Tm31 Analogausgänge Kennlinie Wert Y2 / Tm31 Ao Kennl Y2

    Dyn. Index: - Funktionsplan: 9402 P-Gruppe: Befehle Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 16 (X522.2) des Terminal Modules 15 (TM15). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 234 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Klemme DI/DO 20 (X522.6) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.20 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 235: Bo: Tm15 Digitaleingänge Status Invertiert Rohdaten Intern / Tm15 Di St Rohdat

    DI/DO 3 (X520.5) High DI/DO 4 (X520.6) High DI/DO 5 (X520.7) High DI/DO 6 (X520.8) High DI/DO 7 (X520.9) High DI/DO 8 (X521.2) High DI/DO 9 (X521.3) High DI/DO 10 (X521.4) High DI/DO 11 (X521.5) High SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 236 High DI/DO 23 (X522.9) High Achtung: Es werden die Rohdaten der Digitaleingänge direkt angezeigt (z. B. ohne Entprellung). Hinweis: Nur Siemens-intern zu verwenden (alternativ r4022, r4023). p4095 TM15DI/DO Digitaleingänge Simulationsmodus / TM15D DI Sim_modus TM15DI_DO Änderbar: U, T Berechnet: -...

  • Seite 237: Tm15Di/Do Digitaleingänge Simulationsmodus Sollwert / Tm15D Di Sim Sollw

    DI/DO 6 (X520.8) High DI/DO 7 (X520.9) High DI/DO 8 (X521.2) High DI/DO 9 (X521.3) High DI/DO 10 (X521.4) High DI/DO 11 (X521.5) High DI/DO 12 (X521.6) High DI/DO 13 (X521.7) High DI/DO 14 (X521.8) High SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 238: Tm31 Digitaleingänge Simulationsmodus Sollwert / Tm31 Di Sim Sollw

    Klemmenauswertung für Analogeingang x Simulation für Analogeingang x Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Abhängigkeit: Der Sollwert für die Eingangsspannung wird über p4098 vorgegeben. Siehe auch: p4098 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 239: Tm31 Analogeingänge Simulationsmodus Sollwert / Tm31 Ai Sim Sollw

    Werkseinstellung 0.00 [µs] 5000.00 [µs] 4000.00 [µs] Beschreibung: Einstellung der Abtastzeit für die Ein- und Ausgänge beim Terminal Module 31 (TM31). Index: [0] = Digitaleingänge/-ausgänge (DI/DO) [1] = Analogeingänge (AI) [2] = Analogausgänge (AO) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 240 X534 = Kanal 3 (bei 2x2-Leiterauswertung zusätzlich Kanal 9) X535 = Kanal 4 (bei 2x2-Leiterauswertung zusätzlich Kanal 10) X536 = Kanal 5 (bei 2x2-Leiterauswertung zusätzlich Kanal 11) Details zur Verdrahtung sind in der Parameterbeschreibung zu p4108 enthalten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 241 X534 = Kanal 3 (bei 2x2-Leiterauswertung zusätzlich Kanal 9) X535 = Kanal 4 (bei 2x2-Leiterauswertung zusätzlich Kanal 10) X536 = Kanal 5 (bei 2x2-Leiterauswertung zusätzlich Kanal 11) Details zur Verdrahtung sind in der Parameterbeschreibung zu p4108 enthalten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 242 [19] = Kanal 9 Störschwelle (F35405) [20] = Kanal 10 Warnschwelle (A35416) [21] = Kanal 10 Störschwelle (F35406) [22] = Kanal 11 Warnschwelle (A35417) [23] = Kanal 11 Störschwelle (F35407) Abhängigkeit: Siehe auch: p4103, r4104, r4105, p4118 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 243 Beim Sensortyp "PTC Thermistor", "Bimetall-Öffner" (p4100[0...11] = 1, 4) gilt: - Warn- und Störschwelle sprechen gleichzeitig an. Die Störung wird erst nach Ablauf der Verzögerungszeit ausgegeben. Index: [0] = Temperaturkanal 0 [1] = Temperaturkanal 1 [2] = Temperaturkanal 2 [3] = Temperaturkanal 3 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 244 Kanal 1 Warnung liegt an Nein 9626 Kanal 1 Störung liegt an Nein 9626 Kanal 2 Warnung liegt an Nein 9626 Kanal 2 Störung liegt an Nein 9626 Kanal 3 Warnung liegt an Nein 9626 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 245: Bo: Tm31 Temperaturauswertung Status / Tm31 Temp Status

    - Oberhalb der Nennansprechtemperatur ist r4105[0...11] = 250 °C. Beim Sensortyp "KTY84", "PT100", "PT1000" (p4100[0...11] = 2, 5, 6) gilt: - Der angezeigte Wert entspricht dem Temperaturistwert. Siehe auch: p4100, p4111, r4112, r4113, r4114 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 246 - Die Messleiter werden an Klemme 1(+) und 2(-) angeschlossen. Wert: 1x2-Leiterauswertung 2x2-Leiterauswertung 3-Leiterauswertung 4-Leiterauswertung Index: [0] = X531 [1] = X532 [2] = X533 [3] = X534 [4] = X535 [5] = X536 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 247 Leitungswiderstand messen ist nur bei 1x2- oder 2x2-Leiterauswertung (p4108[0...5] = 0, 1) möglich. Hinweis: Der Wert für den Leitungswiderstand in p4110[0...11] kann auch direkt eingegeben werden. Der automatische Leitungsabgleich wird bei 1x2- und 2x2-Leiterauswertung immer mit dem Wert in p4110[0...11] durchgeführt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 248 Temperaturkanal 3 Nein Temperaturkanal 4 Nein Temperaturkanal 5 Nein Temperaturkanal 6 Nein Temperaturkanal 7 Nein Temperaturkanal 8 Nein Temperaturkanal 9 Nein Temperaturkanal 10 Nein Temperaturkanal 11 Nein Abhängigkeit: Siehe auch: r4105, r4112, r4113, r4114 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 249 Folgende Konnektoreingänge können diese Konnektorausgänge zur weiteren Verschaltung verwenden: - CI: p0603 - CI: p0608[0...3] - CI: p0609[0...3] - CI: p2051 Index: [0] = Gruppe 0 [1] = Gruppe 1 [2] = Gruppe 2 Abhängigkeit: Siehe auch: r4105, p4111, r4112, r4114 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 250 Einstellung der Hysterese für die Störschwelle/Warnschwelle (p4102[0...23]) beim Terminal Module 150 (TM150). Index: [0] = Temperaturkanal 0 [1] = Temperaturkanal 1 [2] = Temperaturkanal 2 [3] = Temperaturkanal 3 [4] = Temperaturkanal 4 [5] = Temperaturkanal 5 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 251 Anzeige der Glättungszeitkonstante für die Temperaturfilter beim Terminal Module 150 (TM150). Abhängigkeit: Siehe auch: r4105, p4111, r4112, r4113 Hinweis: Die Zeitkonstante liegt im Bereich von 80 bis 1000 ms, und hängt von der Anzahl der gleichzeitig aktiven Kanäle. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 252: Oem-Geber Diagnosesignal Auswahl / Oem Geb Diag Ausw

    Funktionsplan: - CU_DC_S P-Gruppe: Anzeigen, Signale Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige der Funktionsreserve des über p4650 ausgewählten Gebers. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 253 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für den Istwert XIST1_ERW. Index: [0] = Geber 1 [1] = Geber 2 [2] = - Abhängigkeit: Siehe auch: p4652, r4654, p4655 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 254: Bi: Xist1_Erw Zurücksetzen Signalquelle / Xist1_Erw Res S_Q

    - Unbegrenzt: Nur die Bandbreite der Operationsverstärker ist wirksam. Index: [0] = Geber 1 [1] = Geber 2 [2] = Reserviert Abhängigkeit: Siehe auch: r4661 Hinweis: Bei einem nicht vorhandenen Geber wird der Wert Null angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 255: Nullmarkenüberwachung Toleranzfenster Grenze 1 Positiv / Nm Tol Gr 1 Pos

    Dyn. Index: EDS, p0140 Funktionsplan: - DC_CTRL_R_S, P-Gruppe: Geber Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 1000 Beschreibung: Einstellung des positiven Toleranzfensters in Geberstriche für Grenze 1 bei der Nullmarkenüberwachung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 256: Nullmarkenüberwachung Toleranzfenster Grenze 1 Negativ / Nm Tol Gr 1 Neg

    Parameter verglichen und gegebenenfalls die Warnung A3x422 für 5 Sekunden ausgegeben. Abhängigkeit: Siehe auch: p0437, p4683, p4688 Hinweis: Die Nullmarkenüberwachung wird über p0437.2 = 1 (Korrektur Lageistwert) aktiviert. Beim eingestellten Wert = -100001 wird der Wert von p4683 negiert wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 257 Werkseinstellung Beschreibung: Anzeige des Geberstatus nach PROFIdrive beim Rechteckgeber. Index: [0] = Geber 1 [1] = Geber 2 [2] = - Hinweis: Nach Ausgabe der Warnung A3x422 wird dieser Parameter 100 ms lang gesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 258: Trace Steuerung / Trace Steuerung

    Zugriffsstufe: 3 CU_DC_R_S, Datentyp: Integer16 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des aktuellen Status des Trace. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 259 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des für die aktuelle Parametrierung notwendigen Speicherplatzes in Byte. Index: [0] = Trace 0 [1] = Trace 1 Abhängigkeit: Siehe auch: r4799 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 260: Trace Speicherplatz Benötigt Für Messfunktionen / Trace Sp Benötigt

    Der Index 0(1) kann nur bei Index 2(4) und 3(5) gleich Null beschrieben werden und umgekehrt. Zu Index 0 ... 1: Hier wird das Triggersignal für Trace 0 bzw. 1 als Parameter im BICO-Format eingetragen. Bei Trace mit physikalischer Adresse (p4789) wird hier der Datentyp des Triggersignals eingestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 261 Zugriffsstufe: 3 CU_DC_R_S, Datentyp: Unsigned32 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung 4294967295 Beschreibung: Einstellung der Bitmaske für Bitmaskentrigger. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 262 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung 0.000 [ms] 3600000.000 [ms] 1000.000 [ms] Beschreibung: Einstellung der Aufzeichnungsdauer für den Trace. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 263: Trace Mittelung In Zeitbereich / Trace Mittelung

    P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des aufgezeichneten Datentyps 1 für den Trace. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 264: Trace Aufgezeichneter Datentyp 2 / Trace Aufgez Typ

    Datentyp: Unsigned32 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Auswahl des ersten aufzuzeichnenden Signals für den Trace. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 265: Trace Aufzuzeichnendes Signal 1 / Trace Aufz Sig

    [2] = Trace 0 PINx mit DO-Id und Plan-Id [3] = Trace 0 PINx mit Baustein-Id und PIN-Id [4] = Trace 1 PINy mit DO-Id und Plan-Id [5] = Trace 1 PINy mit Baustein-Id und PIN-Id SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 266: Trace Aufzuzeichnendes Signal 4 / Trace Aufz Sig

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Auswahl des achten aufzuzeichnenden Signals für den Trace. Index: [0] = Trace 0 Parameter im BICO-Format [1] = Trace 1 Parameter im BICO-Format SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 267: Trace 0 Aufzeichnungspuffer Signal 0 Gleitpunkt / Trace 0 Aufz Sig

    Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 3. Abhängigkeit: Siehe auch: r4740, p4795 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 268: Trace 0 Aufzeichnungspuffer Signal 4 Gleitpunkt / Trace 0 Aufz Sig

    Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 0. Abhängigkeit: Siehe auch: r4740, p4795 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 269: Trace 1 Aufzeichnungspuffer Signal 1 Gleitpunkt / Trace 1 Aufz Sig

    Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 5. Abhängigkeit: Siehe auch: r4740, p4795 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 270: Trace 1 Aufzeichnungspuffer Signal 6 Gleitpunkt / Trace 1 Aufz Sig

    Datentyp: Unsigned32 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 1. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 271: Trace 0 Aufzeichnungspuffer Signal 2 / Trace 0 Aufz Sig

    Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 6. Abhängigkeit: Siehe auch: r4760 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 272: Trace 0 Aufzeichnungspuffer Signal 7 / Trace 0 Aufz Sig

    Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 3. Abhängigkeit: Siehe auch: r4760 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 273: Trace 1 Aufzeichnungspuffer Signal 4 / Trace 1 Aufz Sig

    1111 1111 1111 1111 1111 1111 0000 bin 1111 1111 bin Beschreibung: Einstellung der physikalischen Adresse für das erste aufzuzeichnende Signal. Der Datentyp wird über p4730 festgelegt. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 274 1111 1111 1111 1111 1111 1111 0000 bin 1111 1111 bin Beschreibung: Einstellung der physikalischen Adresse für das fünfte aufzuzeichnende Signal. Der Datentyp wird über p4734 festgelegt. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 275 Expertenliste: 0 Werkseinstellung 0000 hex FFFF FFFF hex 0000 hex Beschreibung: Einstellung der physikalischen Adresse für das Triggersignal. Der Datentyp wird durch Auswahl in p4711 festgelegt. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 276: Trace Aufgezeichneter Datentyp 5 / Trace Aufgez Typ

    P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Umschaltung der Speicherbank für das Auslesen der Aufzeichnungspuffer. Abhängigkeit: Siehe auch: r4740, r4741, r4742, r4743, r4750, r4751, r4752, r4753 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 277 Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des freien Speicherplatzes für den Trace in Byte. Abhängigkeit: Siehe auch: r4708 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 278: Funktionsgenerator Steuerung / Fg Steuerung

    Zugriffsstufe: 3 CU_DC_R_S, Datentyp: Integer16 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Einstellung der Betriebsart des Funktionsgenerators. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 279: Funktionsgenerator Ausgangssignal Ganzzahl Skalierung / Fg Ausg Ganzz Skal

    Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für die Ganzzahl des Ausgangssignals beim Funktionsgenerator. Abhängigkeit: Siehe auch: p4816 Hinweis: Der Wert wird unabhängig von der Betriebsart des Funktionsgenerators ausgegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 280: Bi: Funktionsgenerator Steuerung / Fg Steuerung

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung 0.00 [ms] 60000.00 [ms] 1000.00 [ms] Beschreibung: Einstellung der Periodendauer des zu erzeugenden Signals für den Funktionsgenerator. Abhängigkeit: Unwirksam bei p4820 = 4 (PRBS). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 281 Nur wirksam bei p4820 = 2 (Treppe). Einheit ist abhängig von p4810. Wenn p4810 = 1, 2, 4: Die Amplitude ist bezogen auf p2002 (Bezugsstrom). Wenn p4810 = 3, 5: Die Amplitude ist bezogen auf p2000 (Bezugsdrehzahl). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 282: Funktionsgenerator Hochlaufzeit Auf Offset / Fg Hochlauf Offset

    CU_DC_S P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung 0.03125 [ms] 2.00000 [ms] 0.12500 [ms] Beschreibung: Einstellung des Zeitscheibentaktes in dem der Funktionsgenerator aufgerufen wird. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 283: Funktionsgenerator Amplitude Skalierung / Fg Amplitude Skal

    [1] = Signal 2 [2] = Signal 3 [3] = Signal 4 [4] = Signal 5 Abhängigkeit: Siehe auch: p4810 Hinweis: Die Signale werden nur in der Betriebsart "Freie Messfunktion" (p4810 = 6) ausgegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 284: Funktionsgenerator Freie Messfunktion Skalierung / Fg Fr Messf Skal

    P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Einstellung der Anzahl von Ringpufferdateien für die Messergebnisse des Mehrfachtrace. Index: [0] = Trace 0 [1] = Trace 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 285: Oa Do-Spezifisch Anzahl / Oa Do Anz

    Bezeichner von OA-Applikation 1 r4955[9...17]: Bezeichner von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4950, r4951, r4952, p4956, r4957, r4958, r4959, r4960 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 286: Oa Do-Spezifisch Aktivierung / Oa Do Akt

    Schnittstellenversion von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4950, r4951, r4952, r4955, p4956, r4957, r4959, r4960 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. Hinweis: Beispiel: Der Wert 1010100 ist als V01.01.01.00 zu interpretieren. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 287: Oa Do-Spezifisch Guid Antriebsobjekt / Oa Do Guid Do

    Funktionsplan: - CU_DC_S P-Gruppe: OEM-Bereich Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Anzahl der auf Speicherkarte/Gerätespeicher installierten ungültigen OA-Applikationen. Abhängigkeit: Siehe auch: r4976, r4978, r4979 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 288 Bit 3: OA-Applikation definiert keinen CPU-Type. Bit 4: OA-Applikation für dieses Gerät nicht vorgesehen (CPU-Type falsch). Bit 5: OA-Applikation für dieses Gerät nicht vorgesehen (Type-Id falsch). Bit 6: Fehlerhafte Beschreibungsdateien (Const/Startup passen nicht zusammen). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 289 Bezeichner von OA-Applikation 1 r4988[9...17]: Bezeichner von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4985, r4986, r4987, r4989, r4990, r4991, r4992, r4993, r4994 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 290 Major-Information von OA-Applikation 2 r4991[35]: Minor-Information von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4985, r4986, r4987, r4988, r4989, r4990, r4992, r4993, r4994 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 291: Oa Aktivierung Status / Oa Akt Stat

    Eigenschaften Diagnose Bit 5 Nein Abhängigkeit: Siehe auch: r4985, r4986, r4987, r4988, r4989, r4990, r4991, r4992, r4993 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. Hinweis: Der Parameter dient für Siemens-interne Diagnose. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 292 Nein Know-how-Schutz aktiv Nein Know-how-Schutz vorübergehend Nein aufgesperrt Know-how-Schutz nicht deaktivierbar Nein Erweiterter Kopierschutz aktiv Nein Basis-Kopierschutz aktiv Nein Trace und Messfunktionen für Nein Diagnosezwecke aktiv Abhängigkeit: Siehe auch: p7761, p7765, p7766, p7767, p7768 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 293 Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Verhaltens für den Schreibschutz beim Zugriff über Multi-Master-Feldbussysteme (z. B. CAN, BACnet). Wert: Schreibzugriff unabhängig von p7761 Schreibzugriff abhängig von p7761 Abhängigkeit: Siehe auch: r7760, p7761 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 294 Berechnet: - Zugriffsstufe: 3 CU_DC_R_S, Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0000 bin Beschreibung: Konfigurationseinstellungen für den Know-how-Schutz. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 295: Khp Passwort Eingabe / Khp Passw Eing

    Beim Lesen wird p7766[0...29] = 42 dez (ASCII-Zeichen = "*") angezeigt. Parameter mit dem Attribut "KHP_WRITE_NO_LOCK" sind vom Know-how-Schutz nicht betroffen. Parameter mit dem Attribut "KHP_ACTIVE_READ" sind auch bei aktiviertem Know-how-Schutz lesbar. Eine produktspezifische Liste dieser Parameter ist gegebenenfalls im entsprechenden Listenhandbuch zu finden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 296: Khp Passwort Bestätigung / Khp Passw Bestät

    Funktionsplan: - P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der auszuführenden Aktion für NVRAM-Daten. Am Ende der Aktion wird der Wert automatisch auf 0 gesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 297: Nvram-Daten Sichern/Einspielen/Löschen / Nvram Sichern

    CU_DC_S P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 65535 Beschreibung: Einstellung der Komponentennummer der DRIVE-CLiQ-Komponente, auf deren Parameter zugegriffen wird. Abhängigkeit: Siehe auch: p7821, p7822, r7823 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 298 [4] = EEPROM2-Version [5] = EEPROM3-Version [6] = EEPROM4-Version Abhängigkeit: Siehe auch: p7828 Hinweis: Zu Index 0: Firmware-Version auf Speicherkarte/Gerätespeicher. Zu Index 1: Aktuelle Firmware-Version der DRIVE-CLiQ-Komponente. Zu Index 2 ... 6: Aktuelle EEPROM-Version der DRIVE-CLiQ-Komponente. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 299: Firmware-Update Automatisch / Fw-Update Auto

    Index: [0] = Firmware-Download [1] = Soll-Firmware-Version Abhängigkeit: Siehe auch: p0121, p0141, p0151, p7829 Hinweis: Bei p7828[0] = 399 erfolgt der Firmware-Download bei allen vorhandenen Komponenten. Mit p7829 = 1 wird der Firmware-Download gestartet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 300: Firmware-Download Aktivieren / Fw-Downl Akt

    Datei auf Speicherkarte/Gerätespeicher defekt. 145: Die Prüfung der geladenen Firmware (Checksumme) wurde von der Komponente nicht rechtzeitig beendet. 156: Komponente mit der angegebenen Komponentennummer nicht vorhanden. Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhängigkeit: Siehe auch: p7828 Hinweis: Bei erfolgreichem Firmware-Download wird automatisch p7829 = 0 gesetzt.
  • Seite 301 10591: ENC_ID_ANA_CHAN_B 10592: ENC_ID_ANA_CHAN_X 10593: ENC_ID_ANA_CHAN_Y 10596: ENC_ID_AB_ANGLE 10597: ENC_ID_CD_ANGLE 10598: ENC_ID_MECH_ANGLE_HI 10599: ENC_ID_RM_POS_PHI_COMMU 10600: ENC_ID_PHI_COMMU 10601: ENC_ID_SUBTRACE_ANGLE 10612: ENC_ID_DIFF_CD_INC 10613: ENC_ID_RM_POS_PHI_COMMU_RFG 10628: ENC_ID_MECH_ANGLE 10629: ENC_ID_MECH_RM_POS 10644: ENC_ID_INIT_VEKTOR 10645: FEAT_INIT_VEKTOR 10660: ENC_ID_SENSOR_STATE 10661: ENC_ID_BASIC_SYSTEM SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 302 Unsigned 1 Byte Unsigned 2 Byte Unsigned 4 Byte Unsigned 8 Byte Float 4 Byte Double 8 Byte mm dd yy HH MM SS MS DOW ASCII String SIMUMERIK Frame-Type SIMUMERIK Axis-Type Abhängigkeit: Siehe auch: r7831 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 303: Telegramm Diagnose Einheit / Telegr Diag Einh

    Die zugehörige Signalnummer wird auf dem entsprechenden Index in r7831 dargestellt. Wert: Unbekannt Keine Millimeter oder Grad Millimeter Grad mm/min oder U/min Millimeter/min Umdrehungen/min m/sec^2 oder U/sec^2 m/sec^2 U/sec^2 m/sec^3 oder U/sec^3 m/sec^3 U/sec^3 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 304 Mikroampere effektiv Mikrometer/Umdrehung Zehntelsekunden Hundertstelsekunden 10 Mikrosekunden Pulse 256 Pulse Zehntel Pulse Umdrehungen 100 Umdrehungen/Minute 10 Umdrehungen/Minute 0.1 Umdrehungen/Minute 100: Tausendstel Umdrehungen/Minute 101: Pulse/Sekunde 102: 100 Pulse/Sekunde 103: 10 Umdrehungen/(Minute x Sekunde) 104: 10000 Pulse/Sekunde^2 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 305 = 57 dez --> ASCII-Zeichen = "9" --> Seriennummer Zeichen 4 r7843[4] = 50 dez --> ASCII-Zeichen = "2" --> Seriennummer Zeichen 5 r7843[5] = 51 dez --> ASCII-Zeichen = "3" --> Seriennummer Zeichen 6 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 306: Antriebsobjekt Betriebsfähig/Nicht Betriebsfähig / Do Betriebsfähig

    Dies entspricht der Anzahl von DRIVE-CLiQ-Komponenten, die in der Solltopologie vorhanden sind. Abhängigkeit: Siehe auch: r7853 Hinweis: Die Werte sind gültig, wenn nach einem Hochlauf der Zustand "Initialisierung fertig" (r3988 = 800) bei allen vorhandenen Control Units erreicht ist. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 307: Komponente Vorhanden/Nicht Vorhanden / Kompo Vorhanden

    UpdateAgent, STARTER, SCOUT) vorgenommen. Eine Änderung des Parameters über das AOP (Advanced Operator Panel) bzw. BOP (Basic Operator Panel) kann eine gültige eindeutige Einstellung zerstören. Hinweis: Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 308: Zustands-/Konfigurationsänderungen Global / Änderungen Global

    [19] = Objektnummer in p0101[18] [20] = Objektnummer in p0101[19] [21] = Objektnummer in p0101[20] [22] = Objektnummer in p0101[21] [23] = Objektnummer in p0101[22] [24] = Objektnummer in p0101[23] Abhängigkeit: Siehe auch: p0101, r7867, r7871 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 309 [0] = Summe nachfolgende Indizes [1] = r7871[0] eines Antriebsobjekts [2] = p0101 oder r0102 [3] = PROFIBUS-Konfiguration (p0978) [4] = DRIVE-CLiQ-Isttopologie (r9900 oder r9901) [5] = DRIVE-CLiQ-Solltopologie (r9902 oder r9903) [6] = DRIVE-CLiQ-Buchsen (p0109) [7] = OA-Applikationen SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 310 Antriebsobjekt Struktur. Bei Änderung eines strukturrelevanten Parameters (z. B. Anzahl Datensätze) wird der Wert in diesem Index inkrementiert. Zu Index 4: Antriebsobjekt BICO-Verschaltungen. Bei Änderung von r3977 wird der Wert in diesem Index inkrementiert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 311 Index inkrementiert. Zu Index 4: Antriebsobjekt BICO-Verschaltungen. Bei Änderung von r3977 wird der Wert in diesem Index inkrementiert. Zu Index 5: Antriebsobjekt Aktivität. Bei Änderung von p0105 wird der Wert in diesem Index inkrementiert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 312: Antriebsobjekte Priorität / Do Priorität

    Der Parameter erlaubt die Einstellung einer freien Reihenfolge zur Abarbeitung der Antriebsobjekte. Dazu müssen alle im System vorhandenen Antriebsobjektnummern in der gewünschten Reihenfolge in die entsprechenden Indizes des Parameters geschrieben werden. Nach einem erneuten Hochlauf wird diese Reihenfolge ohne Plausibilitätsprüfung wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 313 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Anzahl der noch nicht belegten Hardware-Abtastzeiten. Diese freien Abtastzeiten können von OA-Applikationen wie DCC oder FBLOCKS verwendet werden. Hinweis: OA: Open Architecture SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 314 Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige der im entsprechenden Verzeichnis im nichtflüchtigen Speicher abgelegten ACX-Files. Abhängigkeit: Siehe auch: p1000 Hinweis: Bei Wert = 9999999 gilt: Der Lesevorgang läuft noch. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 315: Makro Ausführung Aktuell / Makro Ausgeführt

    Parameter für den PROFINET Datensatz "Identification and Maintenance 1" (I&M 1). Diese Informationen werden als "Anlagenkennzeichen (AKZ)" und "Ortskennzeichen (OKZ)" bezeichnet. Abhängigkeit: Siehe auch: p8807, p8808 Achtung: Es dürfen nur Zeichen des ASCII Standard-Zeichensatzes verwendet werden (32 dez bis 126 dez). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 316 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0000 bin 1111 1111 bin 0000 bin Beschreibung: Parameter für den PROFINET Datensatz "Identification and Maintenance 4" (I&M 4). Diese Informationen werden als "Signatur" bezeichnet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 317 Gilt lokal für die Synchronisation der Anwendung. Der SINAMICS Link selber ist immer synchron. Zu Index 1: Der Wert muss für alle Teilnehmer gleich eingestellt werden. Bei Neuanwahl des Projekts p8811 wird p8812[1] auf Werkseinstellung gesetzt. Bei p8811 = 16 gilt: Min/Max/Werkseinstellung: 500/500/500 µs SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 318 Siehe auch: p8835 Hinweis: Voraussetzung für SINAMICS Link ist die Auswahl der passenden CBE20 Firmware-Variante (p8835 = 3). Eine Änderung wird erst nach POWER ON wirksam. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 319: Pzd Interface Hardware-Zuordnung / Pzd If Hw-Zuordn

    Wenn die Control Unit innerhalb dieser Zeit keine Prozessdaten vom COMM BOARD empfängt, wird eine entsprechende Meldung ausgegeben. Hinweis: Diese Überwachung überwacht nur die Verbindung zwischen Control Unit und COMM BOARD und nicht den Datenverkehr am Feldbus. Wert = 0: Die Überwachung ist ausgeschaltet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 320: Comm Board Sende-Konfiguration Aktivieren / Cb S-Konfig Aktiv

    Einstellung der Verzögerungszeit zum Auslösen der Störung F01910 nach Sollwertausfall. Die Zeit bis zum Auslösen der Störung kann von der Applikation genutzt werden. Damit kann auf den Ausfall bei laufendem Antrieb reagiert werden (z. B. Notrückzug). Abhängigkeit: Siehe auch: r2043 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 321 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 [21] = PZD 22 [22] = PZD 23 [23] = PZD 24 [24] = PZD 25 [25] = PZD 26 [26] = PZD 27 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 322 [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 Hinweis: IF2: Interface 2 PZD1 bis PZD2 werden bitweise in r8890 bis r8891 angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 323 [45] = PZD 46 [46] = PZD 47 [47] = PZD 48 [48] = PZD 49 [49] = PZD 50 [50] = PZD 51 [51] = PZD 52 [52] = PZD 53 [53] = PZD 54 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 324 [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 [21] = PZD 22 [22] = PZD 23 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 325 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p8851, p8861 Hinweis: IF2: Interface 2 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 326 Dyn. Index: - Funktionsplan: - (PROFINET CBE20), P-Gruppe: Kommunikation Einheitengruppe: - Einheitenwahl: - CU_DC_R_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (PROFINET CBE20), CU_DC_S Werkseinstellung (PROFINET CBE20) Beschreibung: Anzeige der COMM BOARD Diagnosedaten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 327: Co: If2 Pzd Empfangen Doppelwort / If2 Pzd Empf Dw Änderbar

    = x --> Zustand der zyklischen Kommunikation r8858[3] = y --> Zustand der IP Konfiguration r8858[4] = 1281 --> Device-ID 0501 hex = SINAMICS S120/S150 r8858[5 ... 39] --> Nur für Siemens-interne Diagnose. r8859[0...7] COMM BOARD Identifikationsdaten / CB Ident_daten CU_DC (PROFINET Änderbar: -...
  • Seite 328 Bei mehrfacher Verschaltung eines Konnektorausgangs müssen alle Konnektoreingänge entweder den Datentyp Integer oder FloatingPoint haben. Eine BICO-Verschaltung eines einzelnen PZD kann nur entweder auf r8850 oder r8860 erfolgen. Es können maximal 4 Indizes von der Funktion "Trace" verwendet werden. Hinweis: IF2: Interface 2 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 329 [47] = PZD 48 + 49 [48] = PZD 49 + 50 [49] = PZD 50 + 51 [50] = PZD 51 + 52 [51] = PZD 52 + 53 [52] = PZD 53 + 54 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 330 [35] = PZD 36 + 37 [36] = PZD 37 + 38 [37] = PZD 38 + 39 [38] = PZD 39 + 40 [39] = PZD 40 + 41 [40] = PZD 41 + 42 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 331 Bit 23 Bit 24 Bit 25 Bit 26 Bit 27 Bit 28 Bit 29 Bit 30 Bit 31 Achtung: Es können maximal 4 Indizes von der Funktion "Trace" verwendet werden. Hinweis: IF2: Interface 2 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 332 Wertebereich: 0: Nicht verwendet 1 ... 16: Telegrammwort Ein Wertepaar p8870[Index], p8872[Index] darf in einem Gerät nur einmal verwendet werden. Eine Änderung wird erst nach POWER ON, Reset, Projekt-Download oder p8842 = 1 wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 333 0: Nicht verwendet 1 ... 16: Telegrammwort senden Ein bestimmtes Telegrammwort senden darf innerhalb eines Gerätes nur einmal verwendet werden. Eine Änderung wird erst nach POWER ON, Reset, Projekt-Download oder p8842 = 1 wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 334 [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 [8] = PZD 9 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 335 [59] = PZD 60 [60] = PZD 61 [61] = PZD 62 [62] = PZD 63 [63] = PZD 64 Hinweis: IF2: Interface 2 Wertebereich: 0 - 125: Busadresse des Senders 255: Nicht belegt SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 336: If2 Diagnose Busadresse Pzd Empfangen / If2 Diag Adr Empf

    [29] = PZD 30 [30] = PZD 31 [31] = PZD 32 [32] = PZD 33 [33] = PZD 34 [34] = PZD 35 [35] = PZD 36 [36] = PZD 37 [37] = PZD 38 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 337: If2 Diagnose Telegrammoffset Pzd Empfangen / If Diag Offs Empf

    Anzeige des Byte-Offsets des PZD im Sendetelegramm. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 338 [58] = PZD 59 [59] = PZD 60 [60] = PZD 61 [61] = PZD 62 [62] = PZD 63 [63] = PZD 64 Hinweis: IF2: Interface 2 Wertebereich: 0 - 242: Byte-Offset 255: Nicht belegt SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 339: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    Die einzelnen Bits werden zum Zustandswort 2 zusammengefasst. Index: [0] = Bit 0 [1] = Bit 1 [2] = Bit 2 [3] = Bit 3 [4] = Bit 4 [5] = Bit 5 [6] = Bit 6 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 340: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 3 / Bin/Kon Zsw3

    [4] = Bit 4 [5] = Bit 5 [6] = Bit 6 [7] = Bit 7 [8] = Bit 8 [9] = Bit 9 [10] = Bit 10 [11] = Bit 11 [12] = Bit 12 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 341: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 5 / Bin/Kon Zsw5

    Bit 7 Invertiert Nicht invertiert Bit 8 Invertiert Nicht invertiert Bit 9 Invertiert Nicht invertiert Bit 10 Invertiert Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 342: Co: If2 Binektor-Konnektor-Wandler Zustandswort Senden / Bin/Kon Zsw Senden

    Binektorausgang zum bitweise Verschalten des über Interface 2 empfangenen PZD1 (normalerweise Steuerwort 1). Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 343: Bo: If2 Pzd2 Empfangen Bitweise / If2 Pzd2 Empf Bitw

    Binektorausgang zum bitweise Verschalten des über Interface 2 empfangenen PZD3. Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 344: Bo: If2 Pzd4 Empfangen Bitweise / If2 Pzd4 Empf Bitw

    Die Auswahl des PZD erfolgt mit p8899[0]. Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 345: If2 Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Bit 9 Invertiert Nicht invertiert Bit 10 Invertiert Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 346 Siehe auch: p8941, p8942, p8943, p8944, p8945 Hinweis: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. Die Schnittstellen-Konfiguration (p8940 und folgende) wird mit p8945 aktiviert. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 347 Die Schnittstelle kann aber vom Inbetriebnahme-Tool STARTER/SCOUT verwendet werden. Hinweis: Der aktive DHCP Mode wird im Parameter r8954 angezeigt. Die Schnittstellen-Konfiguration (p8940 und folgende) wird mit p8945 aktiviert. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. Zu Wert = 0: DHCP deaktiviert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 348 (PROFINET CBE20), P-Gruppe: - Einheitengruppe: - Einheitenwahl: - CU_DC_R_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (PROFINET CBE20), CU_DC_S Werkseinstellung (PROFINET CBE20) Beschreibung: Anzeige der aktiven IP-Adresse für das Communication Board Ethernet 20/25 (CBE20/CBE25). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 349 Einheitenwahl: - CU_DC_R_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (PROFINET CBE20), CU_DC_S Werkseinstellung (PROFINET CBE20) 0000 hex FFFF FFFF hex Beschreibung: Anzeige der DAP ID für PROFINET über Communication Board Ethernet 20/25 (CBE20/CBE25). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 350 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - CU_DC_R_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (PROFINET CBE20), CU_DC_S Werkseinstellung (PROFINET CBE20) Beschreibung: Anzeige der IP-Adresse des ersten mit dem Gerät über CBE20/CBE25 verbundenen PROFINET-Controllers. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 351: Topologie Direktzugriff / Topo Zugr

    30: Hardware-Version (r9207) 1000: Name von DRIVE-CLiQ-Anschluss 0 (r9208) 1001: Name von DRIVE-CLiQ-Anschluss 1 (r9208) 1015: Name von DRIVE-CLiQ-Anschluss 15 (r9208) Index: [0] = Isttopologie/Solltopologie [1] = Komponentennummer [2] = Kennung/Eigenschaft Abhängigkeit: Siehe auch: r9207, r9208 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 352: Topologie Direktzugriff Integerwert / Topo Zugr Int

    Blinken aus Blinken ein Abhängigkeit: Siehe auch: p9210 Achtung: Wenn ein Auftrag nicht ausführbar ist (z. B. Komponentennummer in p9210 existiert nicht), gilt: - Es gibt keine negative Rückmeldung. - Der Wert wird trotzdem zurückgesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 353: Statistik Anzahl Der Einträge / Statistik Größe

    Da ein Statistik-Eintrag aus 5 Daten besteht, muß beim Abruf der Einträge über das Terminal eine Größe, die das vielfache von 5 darstellt, angegeben werden. Beispiel: Es soll der 2. Eintrag abgerufen werden: rdp 1 9222 5 5 oder rdpa 1 9222 5 5. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 354 Bit 1/0 = 1/1: Speicherkarte ist gesteckt (entspricht p9400 = 1, 2, 100). Zu Bit 02, 00: Bit 2/0 = 0/0: Keine Speicherkarte gesteckt. Bit 2/0 = 0/1: Speicherkarte gesteckt, aber keine SIEMENS Speicherkarte. Bit 2/0 = 1/0: Zustand nicht möglich. Bit 2/0 = 1/1: SIEMENS Speicherkarte gesteckt.

  • Seite 355: Ps-Datei Parameterindex Parameter Nicht Übernommen / Ps Parameterindex

    Zugriffsstufe: 1 Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: - P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Nur für Siemens-interne Servicezwecke. Abhängigkeit: Siehe auch: r9406, r9407 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 356 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige der Anzahl der BICO-Verschaltungen (Signalsenken). Abhängigkeit: Siehe auch: r9482, r9483 Hinweis: Die eingestellten BICO-Verschaltungen sind in r9482 und r9483 eingetragen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 357 Funktionsplan: - P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige der Anzahl der BICO-Verschaltungen zur gesuchten Signalquelle. Abhängigkeit: Siehe auch: r9481, r9482, r9483, p9484, r9486 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 358: Bi/Ci Der Bico-Verschaltungen Zu Anderen Antrieben / Bi/Ci Zu Antriebe

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Liste der Signalquellen (Binektorausgang/Konnektorausgang, BO/CO) der ersten Verschaltungen dieses Antriebes zu anderen Antrieben/Antriebsobjekten. Abhängigkeit: Siehe auch: r9490, r9491, p9493 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 359: Zurücksetzen Bico-Verschaltungen Zu Anderen Antrieben / Reset Bico Zu Antr

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Verhaltens zum Aktivieren von BICO-Verschaltungen zu nicht betriebsfähigen bzw. deaktivierten Antriebsobjekten. Wert: Inaktiv Verschaltungen aus Liste wieder herstellen Verschaltungen aus Liste löschen SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 360 Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: Topologie Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige der Anzahl der Indizes der Isttopologie. Abhängigkeit: Siehe auch: r9901 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 361: Solltopologie Anzahl Der Indizes / Solltopo Indizes

    2 Parameter 2.2 Liste der Parameter Hinweis: Nur für Siemens-interne Verwendung. Der Parameter wird bei der Inbetriebnahme-Software STARTER nicht angezeigt. r9901[0...n] Isttopologie / Isttopo CU_DC, CU_DC_R, Änderbar: - Berechnet: - Zugriffsstufe: 3 CU_DC_R_S, Datentyp: Unsigned16 Dyn. Index: r9900 Funktionsplan: -...
  • Seite 362 über diesen Parameter ein neuer Vergleich mit Quittieren des Fehlers in der Solltopologie gestartet werden. Quittierbare Unterschiede: - Topologievergleich Komponente verschoben - Topologievergleich Seriennummer eine Komponente unterschiedlich erkannt (Byte 3 = 1) - Topologievergleich Anschluss einer Komponente unterschiedlich erkannt SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 363 Topologie hat unterschiedliche Vergleichsstufen Hinweis: Das elektronische Typenschild besteht aus folgenden Angaben: - Komponententyp (z. B. "SMC20") - Bestellnummer (z. B. "6SL3055-0AA0-5BA0") - Hersteller (z. B. SIEMENS) - Hardware-Version (z. B. "A") - Seriennummer (z. B. "T-P30050495") SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 364 Das elektronische Typenschild besteht aus folgenden Angaben: - Komponententyp (z. B. "SMC20") - Bestellnummer (z. B. "6SL3055-0AA0-5BA0") - Hersteller (z. B. SIEMENS) - Hardware-Version (z. B. "A") - Seriennummer (z. B. "T-P30050495") Beim Topologievergleich werden folgende Angaben in Soll- und Isttopologie verglichen:...

  • Seite 365: Solltopologie Zusätzliche Komponenten Übernehmen / Zus Kompo Übern

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0000 hex 0007 07FF hex 0007 02FF hex Beschreibung: Nur für Siemens-interne Servicezwecke. p9916 DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Slave / DQ Fehler Slave CU_DC, CU_DC_R, Änderbar: C1(1) Berechnet: - Zugriffsstufe: 4 CU_DC_R_S, Datentyp: Unsigned32 Dyn.

  • Seite 366: Lizenzierung License Key Aktivieren / License Key Akt

    Anzeige von Verzeichnis und Name der Datei, die bei der Überprüfung gegenüber dem Auslieferungszustand als unzulässig erkannt wurde. Abhängigkeit: Siehe auch: r9926 Hinweis: Die Anzeige von Verzeichnis und Name der Datei erfolgt im ASCII-Code. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 367: Firmware-Prüfung Status / Fw-Prüfung Status

    Änderbar: U, T Berechnet: - Zugriffsstufe: 4 CU_DC_R_S, Datentyp: Unsigned8 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Nur für Servicezwecke. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 368: Drive-Cliq-Diagnose Fehlerzähler Verbindung / Dq-Diag Fehlerzähl

    Nach Änderung des Fehlerzählers (r9936) wird eine entsprechende Warnung ausgegeben. Die Warnung geht nach 5 s automatisch wieder weg. Zu Bit 08: Mit p9937.8 = 1 werden die Fehlerzähler zurückgesetzt (r9936[0...199]). Nach dem Zurücksetzen wird automatisch p9937.8 = 0 eingestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 369: Solltopologie Eigenschaft Aller Komponenten Löschen / Eigensch Löschen

    Dadurch wird durch erneutes Aktivieren und Deaktivieren eine neue Zuordnung der Isttopologiekomponenten zu den Solltopologiekomponenten ermöglicht. Hinweis: Am Ende des Vorgangs wird automatisch p9941 = 0 gesetzt. Nach p0009 = 0 wird automatisch ein Warmstart ausgelöst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 370: Drive-Cliq-Detaildiagnose Einzelverbindung Auswahl / Dq-Detail Verb

    Über alle genutzten Abtastzeiten werden die Bruttoauslastungen ermittelt. Die größten Bruttoauslastungen werden hier abgebildet. Die Abtastzeit mit der größten Bruttoauslastung wird in r9979 angezeigt. Bruttoauslastung: Rechenzeitbelastung der betrachteten Abtastzeit inklusive der durch höherpriore Abtastzeiten (Unterbrechungen). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 371: Auslastung System / Ausl Sys

    Anzeige der berechneten Auslastungen der aktiven Abtastzeiten auf Basis der vorliegenden Solltopologie. Index: [0] = Nettoauslastung 0 [1] = Bruttoauslastung 0 [2] = Nettoauslastung 1 [3] = Bruttoauslastung 1 [4] = Nettoauslastung 2 [5] = Bruttoauslastung 2 [6] = Nettoauslastung 3 [7] = Bruttoauslastung 3 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 372 [65] = Bruttoauslastung 32 [66] = Nettoauslastung 33 [67] = Bruttoauslastung 33 [68] = Nettoauslastung 34 [69] = Bruttoauslastung 34 [70] = Nettoauslastung 35 [71] = Bruttoauslastung 35 [72] = Nettoauslastung 36 [73] = Bruttoauslastung 36 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 373 [131] = Bruttoauslastung 65 [132] = Nettoauslastung 66 [133] = Bruttoauslastung 66 [134] = Nettoauslastung 67 [135] = Bruttoauslastung 67 [136] = Nettoauslastung 68 [137] = Bruttoauslastung 68 [138] = Nettoauslastung 69 [139] = Bruttoauslastung 69 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 374 [12] = Nettoauslastung 6 [13] = Bruttoauslastung 6 [14] = Nettoauslastung 7 [15] = Bruttoauslastung 7 [16] = Nettoauslastung 8 [17] = Bruttoauslastung 8 [18] = Nettoauslastung 9 [19] = Bruttoauslastung 9 [20] = Nettoauslastung 10 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 375 [78] = Nettoauslastung 39 [79] = Bruttoauslastung 39 [80] = Nettoauslastung 40 [81] = Bruttoauslastung 40 [82] = Nettoauslastung 41 [83] = Bruttoauslastung 41 [84] = Nettoauslastung 42 [85] = Bruttoauslastung 42 [86] = Nettoauslastung 43 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 376 [144] = Nettoauslastung 72 [145] = Bruttoauslastung 72 [146] = Nettoauslastung 73 [147] = Bruttoauslastung 73 [148] = Nettoauslastung 74 [149] = Bruttoauslastung 74 [150] = Nettoauslastung 75 [151] = Bruttoauslastung 75 [152] = Nettoauslastung 76 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 377 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige der Auslastung des Datenspeichers durch OA-Applikationen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 378: Drive-Cliq Systemauslastung / Dq Systemausl

    65535 Beschreibung: Der Parameter hat unterschiedliche Bedeutungen beim Lesen bzw. Schreiben. Lesen: - Gibt die Anzahl der überwachten Speicherbereiche zurück. Schreiben: - Speicherverbrauch eines Antriebsobjektes: Antriebsobjektnummer eingeben - Speicherverbrauch des Gesamtsystems: Wert 65535 eingeben SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 379 Dyn. Index: - Funktionsplan: - CU_DC_S P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Diagnoseparameter zur Anzeige zusätzlicher Informationen bei internem Softwarefehler. Hinweis: Nur für Siemens-interne Fehlerdiagnose. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 380 Warten auf Betriebsfreigabe vom Optimierungslauf o1.6 Warten auf Wegnahme der sofortigen Impulssperre (Signalquelle laut p50177) o1.7 Warten bis parallelgeschaltete SINAMICS DCM im Zustand o0 sind o1.8 Warten bis Umschaltung der Leistungsteiltopologie durchgeführt ist o2.0 Warten auf Sollwert |r52193| > p50091[1] o3.0 Warten bis die Thyristorüberprüfung abgeschlossen ist...

  • Seite 381: Erwärmungen Berechnet / Erwärmung Berechn

    Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige der berechneten Werte für die Erwärmung des Motors und der Thyristoren. Index: [0] = Motor-Erwärmung [1] = Thyristor-Erwärmung Abhängigkeit: Siehe auch: p50075, r52310 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 382 - [%] Beschreibung: Anzeige des internen vorzeichenbehafteten Stromistwerts im Ankerkreis. Der Wert wird über 6 Zyklen gemittelt. Hinweis: Dieser Parameter ist auf den Motornennstrom bezogen. Es gilt: 100% entspricht p50100[ii], wobei ii = aktiver DDS SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 383: Drehzahlregler Auswahl Istwert / Ausw Istw

    Funktionsplan: 3135 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: p2000 Expertenliste: 1 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des Drehzahlsollwerts vor dem Hochlaufgeber. Abhängigkeit: Siehe auch: r52193 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 384: Feldspannung Istwert / Uf Istw

    Datentyp: FloatingPoint32 Dyn. Index: - Funktionsplan: 6915 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [°] - [°] - [°] Beschreibung: Anzeige des Steuerwinkels beim Feldkreis. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 385: Ankerspannung Istwert / Ua Istw

    Dyn. Index: - Funktionsplan: 6900 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [V] - [V] - [V] Beschreibung: Anzeige des aus den Motordaten berechneten EMK-Sollwertes. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 386: Störungen Zusatzinformation / Stör Zusatzinfo

    Optimierungslauf für Feldschwächen. Zu Wert = 28: Optimierungslauf für Kompensation von Reibung. Zu Wert = 29: Optimierungslauf für Drehzahlregler und Trägheitsmoment bei Antrieben mit schwingungsfähiger Mechanik. Zu Wert = 30: Optimierungslauf für CCP (Converter Commutation Protector). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 387 Aufnahme der Reibungskennline - 40% Nenndrehzahl 506: Aufnahme der Reibungskennline - 50% Nenndrehzahl 507: Aufnahme der Reibungskennline - 60% Nenndrehzahl 508: Aufnahme der Reibungskennline - 70% Nenndrehzahl 509: Aufnahme der Reibungskennline - 80% Nenndrehzahl SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 388 - Wert = 1: CUD ist rechts eingebaut. Zu Index 1: Gibt die Variante der Control Unit DC MASTER (CUD) an. - Wert = 0: CUD ist Standard-Ausführung. - Wert = 1: CUD ist Advanced-Ausführung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 389: Leistungsteil I2T-Überwachung Derating-Faktor K1 Grenzwert / Lt Fakt K1 Grenzw

    Bei Unterschreitung dieses Grenzwertes wird eine entsprechende Warnung ausgelöst. Abhängigkeit: Siehe auch: A60082 Hinweis: Der Derating-Faktor K1 ist folgender Literatur zu entnehmen: SINAMICS DCM Betriebsanleitung - Kapitel "Fühler für Umgebungs- bzw. Zulufttemperatur" p50067 Belastungsklasse / Bel_klasse DC_CTRL Änderbar: C2(1), T...
  • Seite 390 [1] = Reduzierter Bemessungsgleichstrom Anker Hinweis: Zu Index 0: Geräte-Bemessungsgleichstrom (Anker) laut Leistungsschild des Gerätes. Zu Index 1: Tatsächlicher Geräte-Bemessungsgleichstrom (Anker) laut Einstellung im Parameter p50076[0] bzw. p50067. Siehe auch den Hinweis zu Parameter p50076[0]. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 391: Leistungsteil I2T-Überwachung Reaktion / Lt I2T-Überw Reakt

    Wert p50077 * r50072[1] * 180 % hochgesetzt und die Warnung A60039 verschwindet. Zu Wert = 2: Dynamische Überlastbarkeit ist zulässig. Wenn die berechnete Erwärmung der Thyristoren den zulässigen Wert überschreitet, wird der Antrieb mit Störung F60139 abgeschaltet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 392: Leistungsteil I2T-Überwachung Derating-Faktor / Lt I2T-Überw Derat

    In folgenden Fällen ist ein Derating erforderlich: - Betrieb bei erhöhter Umgebungstemperatur. - Aufstellhöhe über 1000 m Seehöhe. Der Derating-Faktor ist folgender Literatur zu entnehmen: SINAMICS DCM Betriebsanleitung - Kapitel "Derating" und "Fühler für Umgebungs- bzw. Zulufttemperatur" p50078[0...1] Anschlussspannung Nennwert / U_Anschl Nennw DC_CTRL Änderbar: C2(1), T...

  • Seite 393: Ankersteuersatz Kurzimpulse/Langimpulse / Anker Kurz/Langimp

    Einstellung der Aktivierung/Deaktivierung der EMK-abhängigen Feldschwächung. Wert: Deaktiviert Aktiviert Achtung: Bei aktivierter Feldschwächung (p50081 = 1) muss eine gültige Feldkennlinie vorliegen (p50117 = 1), sonst ist der Optimierungslauf für die Feldschwächung (p50051 = 27) durchzuführen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 394 Zu p50082 = 23: - Externes Feldgerät. Die Steuerung des Feldes erfolgt wie bei p50082 = 3. Zu p50082 = 24: - Externes Feldgerät. Die Steuerung des Feldes erfolgt wie bei p50082 = 4. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 395 Wird innerhalb dieser Zeit erneut ein Tippbefehl gegeben, so geht der Antrieb in den nächsten Betriebszustand (o1.2 oder kleiner). Läuft die Zeit dagegen ohne einen erneuten Tippbefehl ab, so fällt das Hauptschütz ab und der Antrieb geht in den Betriebszustand o7. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 396 Dyn. Index: - Funktionsplan: 2651 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.01 [s] 60.00 [s] 2.00 [s] Beschreibung: Einstellung der Wartezeit für Spannung und Feldstrom am Leistungsteil. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 397 Wenn ein größerer Sollwert anliegt, wird nach dem Einschalten solange im Zustand o6 gewartet, bis |r52193| < p50091[0] ist. Zu p50091[1]: Wenn |r52193| und r52166 kleiner als p50091[1] sind, so werden die Zündimpulse gesperrt und die Maschine geht in den Zustand o2.0. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 398 Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [s] 120.0 [s] 0.0 [s] Beschreibung: Einstellung der Einschaltverzögerung für den Hauptschütz. Das Einschalten des Hauptschützes wird gegenüber dem Einschalten der Hilfsbetriebe um die hier eingestellte Zeit verzögert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 399 - Alle Temperaturfühler des Leistungsteils zeigen Werte unter 35 °C an. - Das thermische Modell für die Thyristoren liefert einen Wert kleiner als 5 %. - Der Feldstrom ist kleiner als 10 A. Abhängigkeit: Siehe auch: r53135 Siehe auch: F60167 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 400: Ablaufsteuerung Schütz Im Gleichstromkreis / Schütz Im Dc-Kreis

    Schnittstelle) werden nach dem Einschalten der Elektronikversorgung erst nach Ablauf der hier eingestellten Verzögerungszeit aktiv. Abhängigkeit: Siehe auch: r53300, r53310 Siehe auch: F60012, F60014 Hinweis: Beim Einschalten der Elektronikversorgung der Komponenten zu unterschiedlichen Zeiten wird dadurch ein Ansprechen der Schnittstellen-Überwachungen verhindert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 401 Normierung: - Expertenliste: 1 Werkseinstellung 1 [1/min] 10000 [1/min] 5000 [1/min] Beschreibung: Einstellung der Drehzahl n1 laut Motorleistungsschild für die "Drehzahlabhängige Strombegrenzung". Die Kennlinie für die "Drehzahlabhängige Strombegrenzung" wird durch 2 Wertepaare definiert (p50104/p50105, p50106/p50107). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 402 Dieser Parameter gibt den Ankerstrom I2 für das 2. Wertepaar (p50106/p50107) der Kennlinie vor. Abhängigkeit: Siehe auch: p50104, p50105, p50106, p50108, p50109 Hinweis: Es gilt folgende Bedingung: p50105 >= p50107 (I1 >= I2) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 403 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.000 [mH] 1000000.000 [mH] 0.000 [mH] Beschreibung: Einstellung der Ankerkreisinduktivität. Hinweis: Der Parameter wird beim Optimierungslauf für Vorsteuerung und Stromregler für den Ankerstromrichter (p50051 = 25) automatisch eingestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 404: Motor Zeitkonstante Thermisch / Mot T Therm

    Dyn. Index: DDS, p0180 Funktionsplan: 6910 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [mH] 1000000.0 [mH] 0.0 [mH] Beschreibung: Einstellung der Feldkreisinduktivität. Abhängigkeit: Siehe auch: p51597 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 405 Bei nachträglicher Veränderung von p50102 oder bei nachträglicher Änderung der Maximaldrehzahl muss der Optimierungslauf für die Feldschwächung wiederholt werden. Bei nachträglicher Veränderung von p50100, p50101 oder p50110 muss der Optimierungslauf für die Feldschwächung nicht wiederholt werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 406 Einstellung des Feldstromes für einen Maschinenfluss von 15 %. Hinweis: Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50122 und kleiner als p50124 einstellbar. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 407 Einstellung des Feldstromes für einen Maschinenfluss von 35 %. Hinweis: Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50126 und kleiner als p50128 einstellbar. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 408 Einstellung des Feldstromes für einen Maschinenfluss von 55 %. Hinweis: Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50130 und kleiner als p50132 einstellbar. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 409 Einstellung des Feldstromes für einen Maschinenfluss von 75 %. Hinweis: Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50134 und kleiner als p50136 einstellbar. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 410 89.1 [%] Beschreibung: Einstellung des Feldstromes für einen Maschinenfluss von 95 %. Hinweis: Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50138 einstellbar. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 411: Motor I2T-Überwachung Startverhalten / Mot I2T Startverh

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [°] 165.0 [°] 30.0 [°] Beschreibung: Einstellung der Gleichrichtertrittgrenze für den Steuerwinkel des Ankerstromrichters. Abhängigkeit: Siehe auch: r53190 Hinweis: Der Status der Alpha-G-Grenze wird in r53190.7 angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 412: Anker Netzperioden Anzahl Mittelung / Anker Netzper Anz

    Datentyp: Integer16 Dyn. Index: DDS, p0180 Funktionsplan: 6855 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Aktivierung/Deaktivierung des I-Anteils beim Ankerstromregler. Wert: Deaktiviert Aktiviert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 413 Der Integrator ist nur nach einem Momentenrichtungswechsel wirksam (wirkt nur solange als Hochlaufgeber für den Stromsollwert, bis der Ausgang zum 1. Mal nach einem Momentenrichtungswechsel den Sollwert am Eingang des Integrators erreicht hat). Zu Wert = 1: Der Integrator ist immer wirksam (wirkt als Hochlaufgeber für den Stromsollwert). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 414 Bei Unterschreiten des Haltestromes der Thyristoren reißt dann der Strom durch den nicht gezündeten zweiten Thyristor plötzlich ab und die restliche in der Lastinduktivität gespeicherte Energie muss in einer Schutzbeschaltung (z. B. ein Varistor) abgeführt werden, damit die Lastinduktivität keine Überspannung erzeugt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 415: Emk Auswahl / Emk Ausw

    Datentyp: Integer16 Dyn. Index: DDS, p0180 Funktionsplan: 6855 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Aktivierung/Deaktivierung des P-Anteils bei der Ankerstromregelung. Wert: Deaktiviert Aktiviert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 416: Bi: Momentenrichtungswechsel Freigabe Signalquelle / M_Richt Freig S_Q

    Der Parameter p50263 bestimmt die Eingangsgröße für die Ermittlung des Maschinenflusses. Zu p50169 = 1 und p50170 = 1: Dies ist eine ungültige Einstellung. Bei p50170 = 1 wird das Setzen des Parameters p50169 = 1 abgewiesen. Siehe auch: p50051, p50117, p50263 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 417 Funktionsplan: 6825, 6840 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -300.0 [%] 0.0 [%] -100.0 [%] Beschreibung: Einstellung des Faktors für die Ankerstromgrenze in Momentenrichtung II. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 418: Bi: Regelungsart Strom-/Momentenregelung Signalquelle / Reg I/M_Reg S_Q

    Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur variablen Steuerung der P-Verstärkung des Ankerstromreglers. Abhängigkeit: Siehe auch: p50155 Hinweis: Die P-Verstärkung (Kp) für den Ankerstromregler ergibt sich wie folgt: Kp = p50155 x |p50175| SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 419: Ci: Ankerstromregelung Nachstellzeit Signalquelle / Ia_Reg Tn S_Q

    Werkseinstellung 50000 Beschreibung: Einstellung der zusätzlichen Alpha-W-Impulse mit freigegebenen Zweitimpulsen in der Kommandostufe. Empfehlung: Dieser Parameter ist insbesondere bei Anspeisung von großen Induktivitäten (z. B. bei Speisung von Hubmagneten) auf Werte > 0 einzustellen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 420 Dyn. Index: DDS, p0180 Funktionsplan: 6825 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -300.00 [%] 300.00 [%] -300.00 [%] Beschreibung: Einstellung der negativen Momentengrenze 2. Abhängigkeit: Siehe auch: p50181 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 421: Anker Alpha-W-Grenze Steuerwort / A Alpha-W-Gr Stw

    Alpha-W-Grenze = 165 ° bei lückendem Ankerstrom Alpha-W-Grenze = p50151 Hinweis: Zu Wert = 0: Nichtlückender Strom: Alpha-W-Grenze = Parameter p50151 Lückender Strom: Alpha-W-Grenze = 165 ° Zu Wert = 1: Alpha-W-Grenze = Parameter p50151 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 422 Dyn. Index: DDS, p0180 Funktionsplan: 6810 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 1 [Hz] 140 [Hz] 1 [Hz] Beschreibung: Einstellung der Resonanzfrequenz für Bandsperre 2. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 423 Dyn. Index: - Funktionsplan: 6810 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52179[0] Beschreibung: Einstellung der Signalquelle für das Lead/Lag-Glied. Abhängigkeit: Siehe auch: p50208, p50209, r52156 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 424 Berechnet: - Zugriffsstufe: 1 Datentyp: FloatingPoint32 Dyn. Index: - Funktionsplan: 6805 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der wirksamen P-Verstärkung (Kp) beim Drehzahlregler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 425: Drehzahlregler Umschaltung Pi/P Hysterese / Pi/P Hyst

    Einstellung zur Freigabe der Vorsteuerung des Drehzahlreglers. Wert: Keine Freigabe Freigabe Hinweis: Abhängig von der Einstellung werden folgende Werte als Momentensollwert dem Ausgang des Drehzahlreglers addiert: Wert = 0: Keine Freigabe (0 %) Wert = 1: Freigabe (r52171) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 426 Dyn. Index: - Funktionsplan: 6805 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.000 10.000 0.000 Beschreibung: Einstellung der y-Koordinate für Wertepaar 2 bei der Adaption der Statik. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 427 Der I-Anteil des Drehzahlreglers wird nach einer positiven Flanke bei Binektoreingang p50695 auf den Wert der am Konnektoreingang p50631 eingestellten Signalquelle gesetzt. Bei p50230 = 0 gilt: Der I-Anteil des Drehzahlreglers wird auf den augenblicklichen Wert des am Konnektoreingang p50631 anliegenden Signals gesetzt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 428 Einstellung der Dämpfung eines PT2-Gliedes für das Referenzmodell des Drehzahlreglers. Empfehlung: Das Referenzmodell ist dann richtig eingestellt, wenn die Kurvenverläufe von r52154 (Ausgang des Referenzmodells) und r52167 (Drehzahlistwert) bei abgeschaltetem I-Anteil des Drehzahlreglers nahezu identisch sind. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 429 Normierung: - Expertenliste: 1 Werkseinstellung 0 [°] 180 [°] 0 [°] Beschreibung: Einstellung der Gleichrichtertrittgrenze für den Steuerwinkel des Feldstromrichters. Abhängigkeit: Siehe auch: r53191 Hinweis: Der Status der Alpha-G Grenze wird in r53191.1 angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 430: Feld Netzperioden Anzahl Mittelung / Feld Netzper Anz

    Einstellung zur Aktivierung/Deaktivierung des I-Anteils beim Feldstromregler. Wert: Deaktiviert Aktiviert Abhängigkeit: Siehe auch: p50255, p50256 Hinweis: Zu Wert = 0: Der I-Anteil des Feldstromreglers wird ständig auf Null gehalten (d. h. der Feldstromregler wirkt als reiner P-Regler). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 431 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [ms] 10000 [ms] 0 [ms] Beschreibung: Einstellung der Glättungszeitkonstante für den Sollwert der Feldstromvorsteuerung. Abhängigkeit: Siehe auch: p50261 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 432 Einstellung zur Aktivierung/Deaktivierung des P-Anteils beim Feldstromregler. Wert: Deaktiviert Aktiviert Abhängigkeit: Siehe auch: p50255, p50256 Hinweis: Zu Wert = 0: Der P-Anteil des Feldstromreglers wird ständig auf Null gehalten (d. h. der Feldstromregler wirkt als reiner I-Regler). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 433: Bi: Feldstromüberwachung Signalquelle / I_Feld_Überw S_Q

    Also auch bei gestörter Drehzahlerfassung oder bei geöffnetem gleichstromseitigem Schütz. In diesen Fällen kann die EMK-Regelung Überspannungen am Motor nicht verhindern. Daher ist durch anlagenseitige Maßnahmen sicherzustellen, dass es nicht zur Beschädigung des Motors durch Überspannung kommen kann. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 434: Emk-Regler Vorsteuerung Aktivierung / Emk-Reg Vorst Akt

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.01 100.00 0.60 Beschreibung: Einstellung der P-Verstärkung des EMK-Reglers. Abhängigkeit: Siehe auch: p50276 Hinweis: Der Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 435: Emk-Regler Nachstellzeit / Emk-Reg Tn

    Expertenliste: 1 Werkseinstellung 0 [ms] 10000 [ms] 0 [ms] Beschreibung: Einstellung der Glättungszeitkonstante für den Sollwert des EMK-Reglers. Abhängigkeit: Siehe auch: p50282 Hinweis: Diese Glättung dient dazu, um die EMK-Regler-Vorsteuerung vom EMK-Regler entkoppeln zu können. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 436: Emk-Regler Istwert Glättungszeitkonstante / Emk-Reg Istw T

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.00 [s] 10.00 [s] 0.00 [s] Beschreibung: Einstellung der Glättungszeit für die Netzspannung bei der EMK-Sollwertreduktion. Abhängigkeit: Siehe auch: p50286, p50287, p50288, p50289, r52294 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 437: Emk Sollwertreduktion Netzspannung Obergrenze / Emk Soll Netz Ob

    Dyn. Index: DDS, p0180 Funktionsplan: 3152 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Verhaltens bei Sollwertumkehr beim Hochlaufgeber. Wert: Sollwertänderung hart Sollwertänderung weich SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 438: Hochlaufgeber Positive Sollwertgrenze Hinter Hochlaufgeber / Hlg Pos Hinter Hlg

    Dyn. Index: DDS, p0180 Funktionsplan: 3155 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 200.00 [%] 100.00 [%] Beschreibung: Einstellung der positiven Sollwertbegrenzung hinter dem Hochlaufgeber. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 439: Hochlaufgeber Negative Sollwertgrenze Hinter Hochlaufgeber / Hlg Neg Hinter Hlg

    650.00 [s] 10.00 [s] Beschreibung: Einstellung der Hochlaufzeit für den Hochlaufgeber-Parametersatz 1. Hinweis: Der Parameter wird in folgenden Fällen wirksam: - Kein Schnellhalt (AUS3) aktiv. - Kein anderer Hochlaufgeber-Parametersatz angewählt. - Keine Anwahl über Hochfahrintegrator. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 440 Dyn. Index: DDS, p0180 Funktionsplan: 3150 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.00 [s] 650.00 [s] 10.00 [s] Beschreibung: Einstellung der Hochlaufzeit für den Hochlaufgeber-Parametersatz 2. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 441: Hochlaufgeber Rücklaufzeit 2 / Hlg Rücklaufzeit

    Dyn. Index: DDS, p0180 Funktionsplan: 3150 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.00 [s] 650.00 [s] 10.00 [s] Beschreibung: Einstellung der Rücklaufzeit für den Hochlaufgeber-Parametersatz 3. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 442: Hochlaufgeber Zeiten Wirksam / Hlg T Wirksam

    Werkseinstellung Beschreibung: Anzeige des Zustands beim Hochlaufgeber. Bitfeld: Signalname 1-Signal 0-Signal Hochlaufgeber Freigabe 3152 Hochlaufgeber Start 3152 Sollwertfreigabe & AUS1 3152 Hochlaufgeber setzen 3152 Hochlaufgeber nachführen 3152 Hochlaufgeber umgehen 3152 Rücklauf 3152 Hochlauf 3152 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 443: Hochlaufgeber-Nachführung Freigabe / Hlg-Nachf Freig

    Dyn. Index: DDS, p0180 Funktionsplan: 3135 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -300.00 [%] 300.00 [%] 100.00 [%] Beschreibung: Einstellung des festen Faktors für den Hauptsollwert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 444: Ci: Sollwertaufbereitung Hauptsollwertfaktor Signalquelle / H_Sollw_Faktor S_Q

    - Hochlaufzeit 1, Rücklaufzeit 1, Anfangsverrundung 1, Endverrundung 1 p50307, p50308, p50309, p50310: - Hochlaufzeit 2, Rücklaufzeit 2, Anfangsverrundung 2, Endverrundung 2 p50311, p50312, p50313, p50314: - Hochlaufzeit 3, Rücklaufzeit 3, Anfangsverrundung 3, Endverrundung 3 p50542: - Hochlaufgeber dy/dt Zeitdifferenz SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 445: Bremsweg Geberdatensatz Auswahl / Bremsweg Eds Ausw

    Während der Zeit des Unterschreitens des Schwellwerts und der darauf folgenden Spannungsstabilisierungszeit gemäß p50090 wird der Antrieb in Betriebszustand o4 gehalten. Beim Einschalten im Betriebszustand o4 werden erst nach der in p50089 eingestellten Zeit die Spannungen aller Phasen gegenüber dieser Schwelle überprüft. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 446: Bi: Blockierschutz Aktivierung Signalquelle / Blockier Akt S_Q

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 10 [%] 100 [%] 10 [%] Beschreibung: Einstellung der Schwelle für die Tachobruchüberwachung. Abhängigkeit: Siehe auch: F60042 Hinweis: Bei p50357 = 100 % ist die Tachobruchüberwachung nicht aktiv! SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 447 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 50.0 [Hz] 500.0 [Hz] 65.0 [Hz] Beschreibung: Einstellung der Schwelle zur Erkennung der Überschreitung der Netzfrequenz. Abhängigkeit: Siehe auch: F60009 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 448: Ci: Strombegrenzung Drehzahl Und I2T-Überwachung Signalquelle / Ia_Grenz N I2T S_Q

    Wenn ein SINAMICS DCM DC Converter dauernd im erweiterten Frequenzbereich betrieben wird, wird er wegen Überhitzung beschädigt oder zerstört. Das SINAMICS DCM Control Module ist für Netzfrequenzen von 20 Hz bis 500 Hz geeignet, wenn es mit einem für diesen Frequenzbereich ausgelegten Leistungsteil betrieben wird.
  • Seite 449 Dyn. Index: DDS, p0180 Funktionsplan: 8020 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [s] 100.0 [s] 3.0 [s] Beschreibung: Einstellung der Ausschaltverzögerung für die Meldung "Vergleichsdrehzahl erreicht". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 450: Meldungen Soll-Ist-Abweichung 2 Schwelle / Soll-Ist 2 Schw

    Einstellung der Schwelle für die maximale Drehzahl in positiver Drehrichtung. Abhängigkeit: Siehe auch: p50381, p50595, r53025 Siehe auch: F60038 Hinweis: Die Meldung "Überdrehzahl" steht wie folgt zur Verfügung: - F60038 - r53025.10 (Nicht invertiert) - r53025.11 (Invertiert) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 451: Meldungen Soll-Ist-Abweichung 1 Schwelle / Soll-Ist 1 Schw

    Dyn. Index: DDS, p0180 Funktionsplan: 8020 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [s] 100.0 [s] 3.0 [s] Beschreibung: Einstellung der Ausschaltverzögerung für die Meldung "Soll-Ist-Abweichung 1 erreicht". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 452 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.02 [s] 60.00 [s] 0.50 [s] Beschreibung: Einstellung der Verzögerungszeit zur Ausgabe der Störung F60005 bei der Feldstromüberwachung. Abhängigkeit: Siehe auch: p50265, p50396 Siehe auch: F60005 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 453 Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 2. Abhängigkeit: Siehe auch: r52402 Hinweis: Dieser Wert kann über Konnektorausgang r52402 verschaltet werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 454 Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 6. Abhängigkeit: Siehe auch: r52406 Hinweis: Dieser Wert kann über Konnektorausgang r52406 verschaltet werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 455 Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 10. Abhängigkeit: Siehe auch: r52410 Hinweis: Dieser Wert kann über Konnektorausgang r52410 verschaltet werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 456 Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -340.28235E36 [%] 340.28235E36 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 14. Abhängigkeit: Siehe auch: r52414 Hinweis: Dieser Wert kann über Konnektorausgang r52414 verschaltet werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 457 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Signalpegels für Festes Bit 1. Wert: High Abhängigkeit: Siehe auch: r53230 Hinweis: Dieses Signal kann über Binektorausgang r53230.1 verschaltet werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 458 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Signalpegels für Festes Bit 5. Wert: High Abhängigkeit: Siehe auch: r53230 Hinweis: Dieses Signal kann über Binektorausgang r53230.5 verschaltet werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 459 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquellen zur Bildung des Festsollwerts (CO: r52204). Abhängigkeit: Siehe auch: p50430, p50432, p50680, p50681, r52204, r52209, r52210, r53170 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 460: Festsollwert Hochlaufgeber Umgehen / Festsollw Hlg Umg

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zum Freigeben bzw. Sperren des Einflusses der einzelnen Tippsollwerte bei der Erzeugung des Signals r53170.11 "Hochlaufgeber umgehen". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 461 Einstellung zum Freigeben/Sperren des Einflusses der einzelnen Kriechsollwerte bei der Erzeugung des Signals r53170.12 "Hochlaufgeber umgehen". Wert: Nicht umgehen Umgehen Hinweis: [0]: Hochlaufgeber umgehen bei Kriechsollwert 0 freigeben [7]: Hochlaufgeber umgehen bei Kriechsollwert 7 freigeben SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 462: Ci: Kriechen Standardsollwert Signalquelle / Kr Std_Sollw S_Q

    Dyn. Index: CDS, p0170 Funktionsplan: 3110 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Sollwert des Hochlaufgebers im Automatikbetrieb beim Motorpotenziometer. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 463 Dyn. Index: CDS, p0170 Funktionsplan: 3110 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Setzwert beim Motorpotenziometer. Abhängigkeit: Siehe auch: p50472 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 464 Datentyp: Unsigned32 / Binary Dyn. Index: CDS, p0170 Funktionsplan: 3110 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Umschaltung zwischen Rechts-/Links-Drehrichtung beim Motorpotenziometer. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 465: Bi: Motorpotenziometer Setzwert Übernehmen / Mop Setzw Übern

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.0 [%] 200.0 [%] 0.5 [%] Beschreibung: Einstellung von Sollwert 1 für den Rechteckgenerator. Abhängigkeit: Siehe auch: p50481, p50482, p50483 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 466: Pendeln Sollwert 2 / Pendeln Sollw

    Datentyp: Unsigned32 / Binary Dyn. Index: CDS, p0170 Funktionsplan: 3120 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Anwahl der Funktion "Pendeln". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 467: Bi: Motorschnittstelle Lagerzustand Signalquelle / Mot Lagerzust S_Q

    Datentyp: Unsigned32 / Binary Dyn. Index: - Funktionsplan: 8035 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Ausgabe der Störung F60028 "Motortemperatur". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 468 Anmerkungen zu den Kaltleitern: - Kaltleiter nach DIN 44081 / 44082 mit angegebenem R bei Nennansprechtemperatur. - Bei Siemens-Motoren werden Kaltleiter mit 1330 Ohm eingesetzt. - Die Parameter p50491 und p50492 (Warn- und Abschalttemperatur) sind unwirksam. Die Warn- und Abschalttemperatur ist durch den eingesetzten Kaltleitertyp festgelegt.

  • Seite 469: Ci: Momentenbegrenzung M_Soll Bei Folgebetrieb Signalquelle / M_Soll F_Betr S_Q

    Funktionsplan: 6815 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Zusatzsollwert des Drehzahlreglers. Der Wert wird zum Ausgangswert des Drehzahlreglers addiert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 470: Ci: Drehzahlbegrenzungsregler Drehzahlistwert Signalquelle / N_Begr N_Ist S_Q

    Dyn. Index: DDS, p0180 Funktionsplan: 6835 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.0 [%] 200.0 [%] 105.0 [%] Beschreibung: Einstellung der Maximaldrehzahl für die positive Drehrichtung beim Drehzahlbegrenzungsregler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 471 Die Stützwerte für die Reibungskompensation (p50520 ... p50530) werden automatisch beim Optimierungslauf für die Reibungskompensation eingestellt (p50051 = 28). Zwischen den Stützwerten wird linear interpoliert, wobei der Ausgang der Reibungskompensation das Vorzeichen des Eingangssignals annimmt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 472 Dyn. Index: DDS, p0180 Funktionsplan: 6820 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.0 [%] 100.0 [%] 0.0 [%] Beschreibung: Einstellung der Reibungskompensation bei Drehzahl 50 %. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 473 Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.0 [%] 100.0 [%] 0.0 [%] Beschreibung: Einstellung der Reibungskompensation bei Drehzahl 100 %. Hinweis: Dieser Stützwert wird auch bei Drehzahlen >100 % wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 474 0.00 [%] 100.00 [%] 0.00 [%] Beschreibung: Einstellung der Schwelle für die Soll-Ist-Differenz-abhängige Beschleunigung. Bei der Funktion "Soll-Ist-Differenz-abhängige Beschleunigung" wird nur jener Anteil der Soll-Ist-Differenz des Drehzahlreglers durchgeschaltet, dessen Betrag die Schwelle (p50543) überschreitet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 475: Kompensation Trägheit Glättungszeitkonstante / Komp Trägh T

    Dyn. Index: - Funktionsplan: 6805 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.000 10.000 0.000 Beschreibung: Einstellung der y-Koordinate für Wertepaar 1 bei der Adaption der Statik. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 476 Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.00 [%] 100.00 [%] 0.00 [%] Beschreibung: Einstellung der x-Koordinate für Wertepaar 1 bei der Adaption der P-Verstärkung (Kp). Achtung: Für die x-Koordinate 1/2 gilt folgende Bedingung: p50556 < p50559 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 477 Einstellung der x-Koordinate für Wertepaar 2 bei der Adaption der P-Verstärkung (Kp). Achtung: Für die x-Koordinate 1/2 gilt folgende Bedingung: p50556 < p50559 Hinweis: Die Adaption der P-Verstärkung (Kp) wird über 2 Wertepaare definiert. Wertepaar 1: p50556/p50550 (x-/y-Koordinate) Wertepaar 2: p50559/p50225 (x-/y-Koordinate) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 478: Drehzahlregler Statik Begrenzung Positiv / Statik Begr Pos

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 0.00 [%] -100.00 [%] Beschreibung: Einstellung der negativen Begrenzung für die Statik beim Drehzahlregler. Abhängigkeit: Siehe auch: p50562 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 479: Adaption Ankerstromregler Umschaltung Eingang / Adapt Ia Um Eing

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Eingangsgröße für die Adaption beim Ankerstromregler. Wert: Ia_ist r52117 Ia_soll r52119 Abhängigkeit: Siehe auch: p50571, p50572 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 480: Adaption Ankerstromregler Lückadaption Aktivierung / Adapt Lück Akt

    Zugriffsstufe: 2 Datentyp: Integer16 Dyn. Index: DDS, p0180 Funktionsplan: 6908 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Eingangsgröße für die Adaption beim Feldstromregler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 481: Bi: Feldumkehr Drehrichtung Signalquelle / Feldumk Richt S_Q

    Positive Feldrichtung wird eingelegt (r53195.0 = 1, r53195.1 = 0). Der Drehzahlistwert wird nicht invertiert. 1-Signal: Negative Feldrichtung wird eingelegt (r53195.0 = 0, r53195.1 = 1). Der Drehzahlistwert wird invertiert. Abhängigkeit: Siehe auch: p50092, p50581, p50583, r53195 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 482: Ci: Meldungen Soll-Ist-Abweichung 1 Drehzahlsollwert Signalquelle / Meld Abw1 Soll S_Q

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Drehzahlistwert bei der Meldung "Soll-Ist-Abweichung 1". Abhängigkeit: Siehe auch: p50590, r53025 Siehe auch: F60031 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 483: Ci: Meldungen Polarität Drehzahlsollwert Signalquelle / Meld Pol N_Sol S_Q

    Datentyp: Unsigned32 / FloatingPoint32 Dyn. Index: - Funktionsplan: 8020 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52174[0] Beschreibung: Einstellung der Signalquelle für den Drehzahlsollwert bei der Meldung "Soll-Ist-Abweichung 2". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 484: Ci: Meldungen Soll-Ist-Abweichung 2 Drehzahlistwert Signalquelle / Meld Abw2 Ist S_Q

    Bei Einspeisung eines Stromzusatzsollwertes über p50601[5] ist die Verwendung des Stromsollwertintegrators bzw. der Getriebeschonung nicht zulässig. Es muss p50158 = 0.000 s eingestellt sein. Mögliche Auswirkung bei Nichtbeachtung: Momentenrichtungswechsel können nicht beendet werden. Der Antrieb bleibt in einer Momentenrichtung stecken. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 485: Ci: Ankerstromregelung Ankerstromistwert Signalquelle / Ia_Reg Ia_Ist S_Q

    Auswahl, welcher Parameter als variable Stromgrenze in Momentenrichtung I aufgeschaltet wird. Normierung: +100 % entspricht r50072[1]. Zu [6]: Auswahl, welcher Parameter als Stromgrenze in Momentenrichtung I bei Schnellhalt bzw. Stillsetzen aufgeschaltet wird. Normierung: +100 % entspricht r50072[1]. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 486: Ci: Momentenbegrenzung Momentengrenze Positiv Signalquelle / M_Gr Pos S_Q

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung [0] 52138[0] [1] 52138[1] [2] 52138[2] [3] 52138[3] [4] 52138[4] Beschreibung: Einstellung der Signalquelle für die variable negative Momentengrenze. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 487: Ci: Momentenbegrenzung Leitantrieb M_Soll Signalquelle / Leit M_Soll S_Q

    Funktionsplan: 6905 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung [0] 52277[0] [1] 0 [2] 0 [3] 0 Beschreibung: Einstellung der Signalquellen zur Bildung des Feldstromsollwerts (CO: r52275). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 488: Ci: Feldstromregelung Feldstromistwert Signalquelle / If_Reg If_Ist S_Q

    Index: [0] = Sollwert 0 [1] = Sollwert 1 [2] = Sollwert 2 [3] = Sollwert 3 Abhängigkeit: Siehe auch: r52288 Hinweis: Der gesamte Sollwert steht über Konnektorausgang r52288 zur weiteren Verschaltung zur Verfügung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 489 Einstellung der Signalquelle für den Sollwert 1 beim Drehzahlregler. Abhängigkeit: Siehe auch: p50622, p50623, p50624, r52165 Hinweis: Die Soll-Ist-Differenz (r52165) ergibt sich aus Sollwert 1 und 2 (p50621, p50622) und Istwert 1 und 2 (p50623, p50624). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 490 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52170[0] Beschreibung: Einstellung der Signalquelle für den Sollwert beim Drehzahlregler. Dieses Signal kann über p50228 geglättet werden. Abhängigkeit: Siehe auch: p50228 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 491: Ci: Drehzahlregler Istwertglättung Signalquelle / Istw_Glättung S_Q

    Datentyp: Unsigned32 / FloatingPoint32 Dyn. Index: - Funktionsplan: 6805 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52162[0] Beschreibung: Einstellung der Signalquelle für die Statik beim Drehzahlregler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 492: Ci: Hochlaufgeber Positive Begrenzung Hinter Hlg Signalquelle / Hlg Pos Begr S_Q

    [1] 0 Beschreibung: Einstellung der Signalquellen für die Eingangssignale bei der Begrenzung hinter dem Hochlaufgeber (Sollwertbegrenzung). Hinweis: Die Signale über den Konnektoreingang p50634[0...1] werden addiert auf den Eingang zur "Begrenzung hinter dem Hochlaufgeber" geführt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 493: Ci: Sollwertaufbereitung Hochlaufgeber Sollwert Signalquelle / Hlg Sollw S_Q

    - Diese Anwahl hat eine niedrigere Priorität gegenüber Schnellhalt (AUS3), d. h. bei Schnellhalt (AUS3) werden die in p50296, p50297 und p50298 eingestellten Werte wirksam. - Eine gleichzeitige Anwahl von Hochlaufgeber-Parametersatz 2 und 3 führt zu einer entsprechenden Meldung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 494: Bi: Hochlaufgeber-Parametersatz 3 Anwahl Signalquelle / Hlg-Par_Satz 3 S_Q

    Dyn. Index: CDS, p0170 Funktionsplan: 3152 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Übernahme des Setzwertes beim Hochlaufgeber. Abhängigkeit: Siehe auch: p50639 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 495: Bi: Hochlaufgeber Umgehen Signalquelle / Hlg Umgehen S_Q

    Dyn. Index: CDS, p0170 Funktionsplan: 3135 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52206[0] Beschreibung: Einstellung der Signalquelle für den Hauptsollwert bei der Sollwertaufbereitung. Abhängigkeit: Siehe auch: p50320, p50322 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 496: Ci: Sollwertaufbereitung Zusatzsollwert Signalquelle / Z_Soll S_Q

    Funktionsplan: 3152 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung [0] 53170.10 [1] 53170.11 [2] 53170.12 Beschreibung: Einstellung der Signalquellen für "Hochlaufgeber umgehen". Abhängigkeit: Siehe auch: p50641 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 497: Ci: Hochlaufgeber Setzwert Bei Aus1 Signalquelle / Hlg Setzw Aus1 S_Q

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Freigabe der negativen Drehrichtung. Abhängigkeit: Siehe auch: p50672 Hinweis: 1-Signal: Negative Drehrichtung freigegeben 0-Signal: Negative Drehrichtung gesperrt SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 498: Bi: Sollwertaufbereitung Freigabe Pos Drehrichtung Signalquelle / Frg Pos Drehr S_Q

    Dyn. Index: CDS, p0170 Funktionsplan: 3115 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Auswahl des Konnektors 0 (p50431[0]). Abhängigkeit: Siehe auch: p50430, p50431 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 499 - Wenn nach dem Einschalten nicht innerhalb der in p50095 eingestellten Zeit ein 1-Signal erkannt wird (d. h. wenn das Hauptschütz nicht angezogen hat). - Wenn während des Betriebs ein 0-Signal erkannt wird. Hinweis: Die Rückmeldung des Hauptschützes kann durch das Einschleifen eines Hilfskontakts des Hauptschützes in die Gerätesteuerung erfolgen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 500: Bi: Feldstromregelung Aufschaltung Stillstandserregung Signalquelle / If_Reg Still S_Q

    Der I-Anteil des Drehzahlreglers wird mit 0/1-Signal von p50695 für die in p50230 eingestellte Zeit kontinuierlich auf den Wert des am Konnektoreingang p50631 anliegenden Signals geführt. Abhängigkeit: Siehe auch: p50230, p50631 Hinweis: Bei gleicher Signalquelle für Drehzahlreglerfreigabe und I-Anteil setzen muss die Zeit in p50230 größer 0 ms eingestellt werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 501: Bi: Kompensation Trägheit Freigabe / Komp Trägh Freig

    Einstellung des Typs für den Analogeingang 0 (X177.25/26) auf der CUD. Wert: Spannungseingang bipolar (-10 V ... +10 V) Stromeingang bipolar (-20 mA ... +20 mA) Stromeingang unipolar überwacht (+4 mA ... +20 mA) Hinweis: AI: Analog Input (Analogeingang) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 502: Cud Analogeingang 0 Normierung / Cud Ai 0 Norm

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Invertierung des Signals von Analogeingang 0 (X177.25/26) auf der CUD. 1-Signal: Invertierung 0-Signal: Keine Invertierung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 503 Auf der linken CUD werden die Analogeingänge der rechten CUD so interpoliert, dass an den Konnektorausgängen r52030[0...6] der linken CUD 6 gleichzeitig abgetastete Werte erscheinen. Die Konnektorausgänge r52030[0...6] der rechten CUD zeigen immer den Wert 0 % an. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 504: Cud Analogeingang 1 Normierung / Cud Ai 1 Norm

    Der Wert gibt an, auf welchen Prozentwert eine Eingangsspannung von 10 V bzw. ein Eingangsstrom von 20 mA am Analogeingang abgebildet wird. Beispiel: p50711 = 90 % --> 10 V bzw. 20 mA werden auf 90 % normiert --> 5 V bzw. 10 mA entsprechen 45 % SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 505: Bi: Cud Analogeingang 1 Invertierung / Cud Ai 1 Inv

    Dyn. Index: - Funktionsplan: 2080 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Freigabe von Analogeingang 1 (X177.27/28) auf der CUD. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 506: Cud Analogeingang 2 Normierung / Cud Ai 2 Norm

    Funktionsplan: 2080 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Offsets für den Analogeingang 2 (X177.29/30) auf der CUD. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 507: Bi: Cud Analogeingang 2 Invertierung / Cud Ai 2 Inv

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Freigabe von Analogeingang 2 (X177.29/30) auf der CUD. Hinweis: 1-Signal: Analogeingang ist freigegeben. 0-Signal: Analogeingang ist gesperrt (Wert = 0 %). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 508: Schnelle Analogeingänge Normierung / Schn Ai Norm

    Funktionsplan: 2085, 2090 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Offsets für die schnellen Analogeingänge "Wahleingang 3 ... 6". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 509: Schnelle Analogeingänge Signalaufbereitung / Schn Ai Sig

    Einstellung der Zeitkonstante zur Glättung der Signale für die schnellen Analogeingänge "Wahleingang 3 ... 6". Index: [0] = Wahleingang 3 (X177.1/2) [1] = Wahleingang 4 (X177.3/4) [2] = Wahleingang 5 (X177.5/6) [3] = Wahleingang 6 (X177.7/8) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 510: Bi: Schnelle Analogeingänge Freigabe Signalquelle / Schn Ai Freig S_Q

    [0] = Wahleingang 3 (X177.1/2) [1] = Wahleingang 4 (X177.3/4) [2] = Wahleingang 5 (X177.5/6) [3] = Wahleingang 6 (X177.7/8) Abhängigkeit: Siehe auch: p50737 Hinweis: Der Sollwert für die Simulation wird in p50737[0...3] eingestellt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 511 Funktionsplan: 2075 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Invertierung des Signals von Analogeingang "Hauptistwert" (XT1.103/104). 0-Signal: Keine Invertierung 1-Signal: Invertierung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 512 Datentyp: Unsigned32 / FloatingPoint32 Dyn. Index: - Funktionsplan: 2095 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Ausgabewert am Analogausgang 0 (X177.49/50). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 513: Cud Analogausgang 0 Glättungszeitkonstante / Cud Ao 0 T

    Dyn. Index: - Funktionsplan: 2095 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung -10.00 [V] 10.00 [V] 0.00 [V] Beschreibung: Einstellung des Offsets für den Analogausgang 0 (X177.49/50). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 514: Cud Analogausgang 1 Glättungszeitkonstante / Cud Ao 1 T

    Der Wert gibt an, auf welchen Ausgangswert ein Eingangswert von 100 % am Analogausgang abgebildet wird. Hinweis: Beispiel: p50758 = 5 V --> 100 % werden auf 5 V normiert --> 50 % entsprechen 2.5 V SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 515: Cud Digitaleingänge Simulation Anwahl / Cud Di Sim Anw

    2050 DI 4 (X177.15) High 2060 DI 5 (X177.16) High 2060 DI 6 (X177.17) High 2065 DI 7 (X177.18) High 2065 Abhängigkeit: Siehe auch: p50765 Hinweis: Die Simulation wird über p50765.0...7 = 1 angewählt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 516: Cud Digitalausgänge Invertierung / Cud Do Inv

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für Digitalausgang 3 (X177.22) der CUD. Hinweis: Wenn p50774 mit (2)r51579.0 verknüpft ist Neustart ist erforderlich! SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 517: Cud Digitaleingänge/-Ausgänge Invertierung / Cud Di/Do Inv

    Datentyp: Integer16 Dyn. Index: - Funktionsplan: 2060, 2065 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Invertierung der Signale an den Digitalausgängen der CUD. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 518: Bi: Cud Digitaleingang/-Ausgang 4 Signalquelle / Cud Di/Do 4 S_Q

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für Digitaleingang/-ausgang 7 (X177.18) der CUD. Abhängigkeit: Die Klemme muss als Ausgang eingestellt sein (p50789[3] = 1). Siehe auch: p50789 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 519 Die Klemme muss als Ausgang eingestellt sein (p50789[3] = 1). Siehe auch: p50789 Hinweis: Eine Änderung des Pegels am Digitalausgang erfolgt nur dann, wenn der geänderte interne Pegel länger als die eingestellte Verzögerungszeit konstant bleibt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 520: Cud Digitaleingänge/-Ausgänge Typ / Cud Di/Do Typ

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Baudrate für die Peer-to-Peer-Schnittstelle (P2P-SS). Wert: 300 Baud 600 Baud 1200 Baud 2400 Baud 4800 Baud SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 521: P2P/Ccp Busabschluss / P2P/Ccp Busabschl

    > 0: Die Überwachung ist eingeschaltet. Nach dem Empfang eines gültigen Telegramms muss innerhalb der eingestellten Zeit das nächste gültige Telegramm empfangen werden. Ansonsten wird die Störung F60012 ausgelöst. Abhängigkeit: Siehe auch: F60012 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 522 Bei Kommunikation mit SIMOREG CCP (p50790 = 6) sind die Diagnoseinformationen in Index 5, 6 und 8 ohne Bedeutung. Mögliche Fehlerursachen bei STX-Fehler: - Die Startpause vor STX wurde nicht eingehalten. - STX fehlerhaft, d. h. ungleich 02. Mögliche Fehlerursache bei Timeout-Fehler: - Die Telegrammüberwachungszeit ist abgelaufen (p50797). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 523: Bi: P2P-Ss Empfangsfreigabe Signalquelle / P2P Empf_Freig S_Q

    Zugriffsstufe: 1 Datentyp: Integer16 Dyn. Index: - Funktionsplan: 2410 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Busabschlusses für die RS485-Schnittstelle (PPI/USS, X178). Wert: SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 524 Berechnet: - Zugriffsstufe: 4 Datentyp: FloatingPoint32 Dyn. Index: - Funktionsplan: 8054 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Abgleichwerte für das Leistungsteil des Felds. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 525 [22] = Abgleichwert bei -25 V [23] = Abgleichwert bei Referenzwert Analogeingang XT1.103/104 - 80 V [24] = Abgleichwert bei 0 V [25] = Abgleichwert bei +80 V [26] = Abgleichwert bei -80 V [27] = Abgleichwert bei Referenzwert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 526 Wert = 0: Die Thyristorprüfung ist ausgeschaltet. Wert = 1: Die Thyristoren werden beim ersten Einschalten oder Tippen nach dem Einschalten der Elektronikversorgungsspannung geprüft. Wert = 2: Die Thyristoren werden bei jedem Einschalten oder Tippen geprüft. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 527: Diagnosespeicher Trace Steuerwort / Trace Stw

    Master und dann automatisch der Reihe nach an allen Slaves durchgeführt. Falls an einem SINAMICS DCM ein fehlerhafter Thyristor erkannt wird, wird die entsprechende Störmeldung an diesem SINAMICS DCM ausgelöst und nicht am Master, an dem die Tyristordiagnose gestartet wurde.
  • Seite 528 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 60000 60999 60000 Beschreibung: Einstellung von Meldungsnummern für den Diagnosespeicher. Beim Auftreten einer dieser Meldungen wird ein Trace in die Diagnosedatei abgespeichert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 529 Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Sachnummer der Feldbaugruppe. Hinweis: In den Indizes werden die einzelnen Zeichen der Nummer im ASCII-Code angezeigt. Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 530 Funktionsplan: 8045 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [h] 1000000 [h] [0...3] 30000 [h] [4] 0 [h] Beschreibung: Einstellung der Lebensdauer für die Gerätelüfter. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 531 Der Lüfter wird nach Ablauf der parametrierten Lüfternachlaufzeit abgeschaltet, unabhängig von den verschiedenen Temperaturmessungen und unabhängig von der berechneten Thyristorerwärmung (=Sperrschichttemperatur der Thyristoren). Damit ist die Quittierung eines Lüfterfehlers auch bei Umgebungstemperaturen > 35° möglich. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 532: Binektor-Konnektor-Wandler Signale Invertieren / Bin/Kon Sig Inv

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Software-Version beim Converter Commutation Protector (CCP). Index 0: Ausführungsstand der Software des CCP Index 1: Ausführungsstand der Software des CCP-Boot-Sektors SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 533: Co/Bo: Ccp Zustand / Ccp Zustand

    Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: 6970 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für den Zustand des Converter Commutation Protectors (CCP). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 534 Gegenspannung auf einen für das Grundgerät und für den zugehörigen CCP ungefährlichen Wert. Hinweis: CCP: Converter Commutation Protector Der Parameter wird beim "Optimierungslauf für CCP" (p50051 = 30) automatisch eingestellt. Die korrekte Einstellung dieses Parameters ist folgender Literatur zu entnehmen: SIMOREG CCP Betriebsanleitung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 535 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für die Kommandos vom SINAMICS DCM zum SIMOREG CCP. Bitfeld: Signalname 1-Signal 0-Signal Löschthyristoren zünden Nein Netzspannung (Anker) im Toleranzbereich Nein...

  • Seite 536: Anker Kommutierungsinduktivität / Anker Lk

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [mH] 1000000.0 [mH] 0.0 [mH] Beschreibung: Einstellung der Induktivität der Saugdrossel bei 12-Puls-Betrieb (Parallelschaltung zweier 6-pulsigen Thyristor- Brückenschaltungen). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 537 - [%] - [%] Beschreibung: Anzeige der bezogenen Kurzschlussspannung des speisenden Netzes. Dieser Wert wird aus der Kommutierungsinduktivität (p51592) und den Bemessungsdaten des Stromrichters (In = r50072[1], Un = p50078[0], fn = r50017) errechnet. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 538: Bi: Sollwertaufbereitung Abminderung Signalquelle / Abmind S_Q

    Hinweis: Zu Wert = 0: E-Stop wirkt wie AUS2. Zu Wert = 1: E-Stop bricht die Zündimpulskette sofort ab. Dabei wird nicht auf Ia = 0 gewartet und es erfolgt keine Abgabe von Alpha-W-Impulsen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 539: Bi: Hauptschütz Einschalten Signalquelle / H_Schütz Ein S_Q

    Dyn. Index: DDS, p0180 Funktionsplan: 6800 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -100.00 [%] 100.00 [%] 0.00 [%] Beschreibung: Einstellung des Sollwerts für den negativen Startimpuls beim Drehzahlregler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 540: Bi: Drehzahlregler Startimpuls Pos/Neg Umschaltung Signalquelle / Startimp Um S_Q

    Zugriffsstufe: 2 Datentyp: Unsigned32 / Binary Dyn. Index: - Funktionsplan: 3105 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für Fahrkommando 2 beim 4-Stufen-Meisterschalter. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 541 Dyn. Index: - Funktionsplan: 3105 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.00 [%] 110.00 [%] 25.00 [%] Beschreibung: Einstellung des Sollwerts für Sollwertstufe S2 beim 4-Stufen-Meisterschalter. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 542 Berechnet: - Zugriffsstufe: 2 Datentyp: Unsigned32 Dyn. Index: - Funktionsplan: 8050 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 1111 bin Beschreibung: Einstellung zur Auswahl der aufzuzeichnenden Kanäle. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 543 Die Aufzeichnung läuft solange, bis sie durch Setzen von p51705 = 0 gestoppt wird. Wert: Stop Start Start mit Überschreiben Abhängigkeit: Siehe auch: p51700, p51701, p51702, p51703, p51704, p51706 Achtung: Eine eventuell bereits vorhandene Aufzeichnungsdatei wird beim Starten der Schreiberfunktion überschrieben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 544: Bi: Topologieumschaltung Signalquelle / Topo_Um S_Q

    Dyn. Index: - Funktionsplan: 9360 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [ms] 1000 [ms] 0 [ms] Beschreibung: Einstellung der Stabilisierungszeit für die Rückmeldung der aktiven Leistungsteiltopologie. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 545 6-puls seriell parallel zu Slave 6-puls seriell Master, Slave ist Diodenbrücke 12-puls seriell Master 12-puls seriell Slave 12-puls seriell parallel zu Master 12-puls seriell parallel zu Slave 12-puls seriell Master, Slave ist Diodenbrücke Abhängigkeit: Siehe auch: p51799 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 546: Folgesteuerung Einschaltschwelle/Hysterese / Folgestrg Ein/Hyst

    Beschreibung: Einstellung der Netzspannung an der Diodenbrücke bei 6-pulsiger/12-pulsiger Serienschaltung eines SINAMICS DCM mit einem ungesteuerten Gleichrichter (Diodenbrücke). Hinweis: Der hier eingestellte Wert ist ein Prozentsatz der Netzspannung am SINAMICS DCM. p51799 Ankerstromrichter Arbeitsweise / Ia_richter Arbeit DC_CTRL Änderbar: T...
  • Seite 547 Es sind mehrere Stromrichter über die Parallelschaltschnittstelle miteinander verbunden. Die Leistungsteile sind ebenfalls miteinander verbunden und arbeiten zusammen (Serienschaltung, Parallelschaltung). Der Datenaustausch über die Parallelschaltschnittstelle ermöglicht die Zusammenarbeit der Leistungsteile und dient zusätzlich zum Austausch von BICO-Signalen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 548 Wert: Deaktiviert Aktiviert Anker Aktiviert Anker + Feld Hinweis: Bei Betrieb des SINAMICS DCM zusammen mit einem SIMOREG DC-MASTER Converter Commutation Protector (CCP) muss der Redundanzmodus deaktiviert sein. p51804[0...15] CI: Parallelschaltschnittstelle Sendedaten Slave / PI Sendedat Slave DC_CTRL Änderbar: U, T...
  • Seite 549 Parallelschaltschnittstelle empfangen, so wird der BICO-Ausgang r53310.0 = 1 gesetzt und in der Werkseinstellung auch die Störung F60014 ausgelöst. Wert = 0.0: Die Telegrammüberwachung ist ausgeschaltet. Wert = 0.001 ... 65.000: Die Telegrammüberwachung ist eingeschaltet. Abhängigkeit: Siehe auch: p50099, r53310 Siehe auch: F60014 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 550 Station 6 sendet Daten Nein Station 7 sendet Daten Nein Station 8 sendet Daten Nein Station 9 sendet Daten Nein Station 10 sendet Daten Nein Station 11 sendet Daten Nein Station 12 sendet Daten Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 551 [7] = Wort 8 [8] = Wort 9 [9] = Wort 10 [10] = Wort 11 [11] = Wort 12 [12] = Wort 13 [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 552 - Wenn die hier eingestellt Anzahl kleiner ist als die tatsächliche Anzahl der Teilnehmer der Parallelschaltschnittstelle, dann der Ausfall eines Teils von Teilnehmern ignoriert. - Die Einstellung 1 bedeutet, dass die Überwachung inaktiv ist. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 553: Messleitung Anschluss / Messltg Anschl

    1000: XU1 / XV1 / XW1 bzw. XC1 / XD1 Index: [0] = Netzspannung [1] = Ankerspannung Hinweis: Der Parameter ist nur beim Control Module wirksam. Der Parameterwert gibt den Nenn-Effektivwert der maximal erfassbaren Netzspannung an. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 554 Funktionsplan: 6965 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Typs beim Leistungsteil. Wert: 2-Quadrant-Leistungsteil 4-Quadrant-Leistungsteil Hinweis: Der Parameter ist nur beim Control Module wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 555 [2] = Temperatursensor 3 / XT7 / A7116 Abhängigkeit: Siehe auch: p51829 Siehe auch: F60067 Hinweis: Der Temperatursensor NTC ist bei der Baugruppe A7109 bzw. A7116 an Klemme XT5, XT6 bzw. XT7 anzuschließen. Der Parameter ist nur beim Control Module wirksam. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 556: Externe Störung Modus / Ext Stör Mod

    Einstellung des Modus für die Auslösung der externen Störung F60203 über Eingangsklemme 124/125 beim Control Module. Wert: Ausgeschaltet Eingeschaltet und Low-Pegel löst Störung aus Eingeschaltet und High-Pegel löst Störung aus Abhängigkeit: Siehe auch: r53140 Siehe auch: F60203 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 557: Externes Feld Überwachung / Ext Feld Überw

    Datentyp: Integer16 Dyn. Index: - Funktionsplan: 8044 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zum Aktivieren/Deaktivieren der Überwachung für das externe Feld. Wert: Deaktiviert Aktiviert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 558: Netznulldurchgänge Versatzwinkel Fest / Netz Versatz Fest

    [0] = Thyristorpaar 1-6 (UV+) [1] = Thyristorpaar 1-2 (WU-) [2] = Thyristorpaar 2-3 (VW+) [3] = Thyristorpaar 3-4 (UV-) [4] = Thyristorpaar 4-5 (WU+) [5] = Thyristorpaar 5-6 (VW-) Abhängigkeit: Siehe auch: p51845, p51847 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 559: Ci: Netznulldurchgänge Versatzwinkel Thyristorpaarabhängig S_Q / Netz Versatz S_Q

    Dyn. Index: - Funktionsplan: 6850 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.100 [V] 10.000 [V] 5.000 [V] Beschreibung: Einstellung der Spannung bei der externen Stromistwerterfassung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 560 Datentyp: FloatingPoint32 Dyn. Index: DDS, p0180 Funktionsplan: 6902 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.000 [µF] 10000000.000 [µF] 1000.000 [µF] Beschreibung: Lastaufschaltung: Kapazität des Zwischenkreiskondensators SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 561: Ci: Kapazität Des Zwischenkreiskondensators Signalquelle / C_Zwischenkr. S_Q

    Dyn. Index: - Funktionsplan: 3100 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang mit dem konstanten Festwert -100 %. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 562 Dyn. Index: - Funktionsplan: 3100 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang mit dem konstanten Festwert -150 %. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 563 Funktionsplan: 2080 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Rohwert am analogen "Wahleingang 1" (X177.27/28). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 564 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für das Ergebnis der Wandlung am Analogeingang 3 (X177.1/2) der CUD. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 565 Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Rohwert am Analogeingang 6 (X177.7/8) der CUD. Abhängigkeit: Siehe auch: r52025 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 566: Co: Hochlaufgeber Bremsweg (Unsigned32) / Hlg Bremsweg U32

    Hinweis: Bei p0400[p50331] = 0 wird der Bremsweg 0 angezeigt. Die Berechnung des Bremswegs ist nur dann korrekt, wenn sich während des Bremsvorgangs die Rücklaufzeit und die Verrundungen nicht ändern (p50302, r00899.5, p50637, p50638). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 567: Co: Hochlaufgeber Bremsweg (Floatingpoint32) / Hlg Bremsweg Float

    Index: [0] = Temperatur 1 [1] = Temperatur 2 [2] = Temperatur 3 [3] = Temperatur Ansteuerbaugruppe [4] = Temperatur Regelungsbaugruppe CUD Hinweis: Nicht verwendete Temperatursensoren liefern einen großen negativen Wert (ca. -200 °C). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 568: Co: Anker Steuerwinkel Vor Begrenzung / St_Winkel Vor Begr

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ausgang zum Ankersteuersatz (Vorsteuerwert + Ausgang Ankerstromregler). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 569: Co: Ankerstromistwert Über 6 Zyklen Gemittelt Motorbezogen / Ia_Ist 6 Zyk Mot

    Die Werte sind gemittelt über sechs Zündzyklen. 100 % entsprechen sqrt(2/3) * r50072[1] = 0.8165 * r50072[1] Der Bezugswert ist jener Effektivwert der Phasenströme, der sich einstellt, wenn in der B6-Brücke der Nenngleichstrom fließt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 570: Co: Ankerstromregelung Stromreglerausgang P-Anteil / Ia_Reg Ausg P-Ant

    Dyn. Index: - Funktionsplan: 6855 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die Soll-Ist-Differenz der Ankerstromregelung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 571 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Betrag des Stromreglersollwerts bei der Ankerstromregelung. Abhängigkeit: Siehe auch: r50020 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 572: Co: Strombegrenzung Ankerstromsollwert Vor Getriebeschonung / Ia_Soll Vor Getr

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den vorzeichenbehafteten, ungeglätteten EMK-Istwert. Hinweis: 100 % entsprechen p50078[0] * (3 * sqrt(2)) / Pi. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 573: Co: Wirkleistung Bei Rein Ohmscher Last / P_Wirk Ohm Last

    Dyn. Index: - Funktionsplan: 6858 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige des linearisierten Steuerwinkels. Abhängigkeit: Siehe auch: p50600 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 574: Co: Strombegrenzung Ankerstromgrenze Positiv Minimal / Ia_Grenze Pos Min

    Funktionsplan: 6840, 8042 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ankerstromregler-Sollwert vor der Begrenzung (mit Zusatzsollwert). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 575: Co: Drehzahlbegrenzungsregler Stromreglersollwert Vor Begrenzung / Ia_Soll Vor Begr

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die wirksame untere Momentengrenze (Minimalwert) beim Drehzahlbegrenzungsregler. Abhängigkeit: Siehe auch: r52136 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 576: Co: Momentenbegrenzung Momentensollwert Nach Begrenzung / M_Begr Soll N Begr

    Funktionsplan: 6830 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die kleinste positive Momentengrenze für den Anker. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 577: Co: Momentenbegrenzung Anker Momentengrenze Max Neg / M_Gr Anker Max Neg

    Funktionsplan: 6851 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den auf p50100 * p50102 bezogenen Momentenistwert. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 578: Co: Drehzahlregler Soll-Ist-Differenz Ausgang / Soll-Ist-Dif Ausg

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ausgangswert des Lead/Lag-Gliedes. Abhängigkeit: Siehe auch: p50207, p50208, p50209 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 579 Anzeige und Konnektorausgang für das Ergebnis der Soll-Ist-Differenzbildung beim Drehzahlregler. Abhängigkeit: Siehe auch: p50621, p50622, p50623, p50624 Hinweis: Die Soll-Ist-Differenz (r52165) ergibt sich aus Sollwert 1 und 2 (p50621, p50622) und Istwert 1 und 2 (p50623, p50624). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 580: Co: Drehzahlregler Auswahl Istwert Betrag / Ausw Istw Betrag

    Funktionsplan: 1720, 3155 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Drehzahlsollwert hinter der Begrenzung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 581: Co: Kompensation Reibung/Trägheit Ausgangswert / Komp Ausg

    Funktionsplan: 6805 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ausgangswert der Statik beim Drehzahlregler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 582: Co: Bandsperre 1 Ausgangswert / Bandsp 1 Ausg

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die wirksame negative Sollwertgrenze bei "Begrenzung hinter Hochlaufgeber". SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 583: Co: Sollwertaufbereitung Hauptsollwertbegr Neg Vorbelegung 0 / H_Soll Neg Def

    Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Vorbelegungswert der variablen negativen Hauptsollwertbegrenzung mit Index 2. Abhängigkeit: Siehe auch: p50642 Hinweis: Der Wert stellt die Invertierung von p50642[2] dar. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 584: Co: Sollwertaufbereitung Hauptsollwertbegr Neg Vorbelegung 3 / H_Soll Neg Def

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Sollwert zum Hochlaufgeber. Abhängigkeit: Siehe auch: p50648 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 585: Co: Sollwertaufbereitung Sollwert Nach Abminderung / Sollw Nach Abmind

    Dyn. Index: - Funktionsplan: 3135 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Hauptsollwert vor der Sollwertbegrenzung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 586: Co: Kriechsollwert Ausgang / Kriechsollw Ausg

    Dyn. Index: - Funktionsplan: 3130 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang des Sollwertes abhängig vom Kriechen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 587: Co: Tippsollwert Ausgang Nach Auswahl / Tippsollw Ausg

    Anzeige und Konnektorausgang für die über den Konnektoreingang p50632[0...3] verschalteten und invertierten Signale. Index: [0] = Signal p50632[0] invertiert [1] = Signal p50632[1] invertiert [2] = Signal p50632[2] invertiert [3] = Signal p50632[3] invertiert SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 588: Co: Festsollwert Ausgang Nach Aop30 / Festsollw Ausg Aop

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Feld-Steuerwinkel nach der Begrenzung durch die Kommandostufe. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 589: Co: Feld Steuerwinkel Vor Begrenzung / St_Winkel Vor Begr

    Dyn. Index: - Funktionsplan: 6910 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den I-Anteil beim Feldstromregelung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 590: Co: Feldstromregelung Vorsteuerung Ausgang / If_Reg Vorst Ausg

    Dyn. Index: - Funktionsplan: 6910 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang der Vorsteuerung der Feldstromregelung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 591: Co: Feldstromsollwertbegrenzung Ausgang Nach Begrenzung / If_Begr Ausg Begr

    Dyn. Index: - Funktionsplan: 6900 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang von Vorsteuerung und EMK-Regler nach Auswahl. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 592: Co: Emk-Regler Vorsteuerung Und Regler Ausgang / Emk Vorst+Reg Ausg

    Dyn. Index: - Funktionsplan: 6900 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang der Soll-Ist-Differenz beim EMK-Regler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 593 - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Betrag des Sollwerts beim EMK-Regler. Abhängigkeit: Siehe auch: p50615 Hinweis: Der Wert 100 % entspricht p50078[0] * (3 * sqrt(2)) / Pi. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 594: Co: Ankerspannung Istwert Betrag / Ua Istw Betr

    Dyn. Index: - Funktionsplan: 6900, 6910 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang der Vorsteuerung beim EMK-Regler. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 595: Co: Feldspannung Istwert Betrag / Uf Istw Betr

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Ausgangsspannung der Thyristorbrücke (1C/1D) in Prozent (Mittelwert zwischen 2 Zündimpulsen) Hinweis: 100 % entsprechen p50078[1] * (3 * sqrt(2)) / Pi. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 596 Anzeige und Konnektorausgang für den Zusatzstromsollwert. Hinweis: Dient zur Erhöhung der Dynamik der Spannungsregelung bezüglich Störgrößenänderungen bei Verwendung des SINAMICS DCM als E/R-Einheit oder Versorgung einer DC-Spannungsschiene. Es wird ein Stromzusatzsollwert aufgeschaltet, der nach folgender Formel berechnet wird: I_(soll,zus)=I_d-C*(dU_d)/dt 100 % entsprechen p50072[1]...

  • Seite 597: Co: Motor Leistung Abgegeben Gemittelt / Mot P Abgege Gem

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die berechnete Thyristorerwärmung in Prozent bezogen auf die Maximaltemperatur. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 598 Datentyp: FloatingPoint32 Dyn. Index: - Funktionsplan: 6855 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang des Gegenspannungsverhältnisses EMK/U_Netz. Abhängigkeit: Siehe auch: r52122, r52305 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 599 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang für den in p50403 eingestellten Festwert 3. Abhängigkeit: Siehe auch: p50403 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 600 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang für den in p50408 eingestellten Festwert 8. Abhängigkeit: Siehe auch: p50408 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 601 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang für den in p50413 eingestellten Festwert 13. Abhängigkeit: Siehe auch: p50413 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 602 Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den negativen Sollwert des Startimpulses beim Drehzahlregler. Der Sollwert wird über p51652 bewertet. Abhängigkeit: Siehe auch: p51652 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 603: Co: Meisterschalter Sollwert Ausgang / Sollw Ausg

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für Wort 2 der Empfangsdaten bei der Peer-to-Peer-Schnittstelle (P2P-SS). Abhängigkeit: Siehe auch: r52607 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 604: Co: P2P-Ss Empfangsdaten Wort 3 / P2P Empf

    P2P-SS Empfangsdaten Bit 7 9300 P2P-SS Empfangsdaten Bit 8 9300 P2P-SS Empfangsdaten Bit 9 9300 P2P-SS Empfangsdaten Bit 10 9300 P2P-SS Empfangsdaten Bit 11 9300 P2P-SS Empfangsdaten Bit 12 9300 P2P-SS Empfangsdaten Bit 13 9300 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 605: Co/Bo: P2P-Ss Empfangsdaten Wort 2 Bitweise / P2P Empf 2 Bitw

    P2P-SS Empfangsdaten Bit 10 9300 P2P-SS Empfangsdaten Bit 11 9300 P2P-SS Empfangsdaten Bit 12 9300 P2P-SS Empfangsdaten Bit 13 9300 P2P-SS Empfangsdaten Bit 14 9300 P2P-SS Empfangsdaten Bit 15 9300 Abhängigkeit: Siehe auch: r52603 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 606: Co/Bo: P2P-Ss Empfangsdaten Wort 4 Bitweise / P2P Empf 4 Bitw

    P2P-SS Empfangsdaten Bit 10 9300 P2P-SS Empfangsdaten Bit 11 9300 P2P-SS Empfangsdaten Bit 12 9300 P2P-SS Empfangsdaten Bit 13 9300 P2P-SS Empfangsdaten Bit 14 9300 P2P-SS Empfangsdaten Bit 15 9300 Abhängigkeit: Siehe auch: r52605 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 607: Co/Bo: Binektor-Konnektor-Wandler Ausgang / Bin/Kon Ausg

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52720 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 608: Co: Parallelschaltschnittstelle Slave 1 Empfangsdaten Wortweise / Slave1 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52722 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 609: Co: Parallelschaltschnittstelle Slave 3 Empfangsdaten Wortweise / Slave3 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52724 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 610: Co: Parallelschaltschnittstelle Slave 5 Empfangsdaten Wortweise / Slave5 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52726 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 611: Co: Parallelschaltschnittstelle Slave 7 Empfangsdaten Wortweise / Slave7 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52728 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 612: Co: Parallelschaltschnittstelle Slave 9 Empfangsdaten Wortweise / Slave9 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52730 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 613: Co: Parallelschaltschnittstelle Slave 11 Empfangsdaten Wortweise / Slave11 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52732 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 614: Co: Parallelschaltschnittstelle Slave 13 Empfangsdaten Wortweise / Slave13 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52734 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 615: Co: Parallelschaltschnittstelle Slave 15 Empfangsdaten Wortweise / Slave15 Empf Wortw

    [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 Abhängigkeit: Siehe auch: r52736 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 616: Co/Bo: Parallelschaltschnittstelle Master Empfangswort 1 Bitweise / Master Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52701 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 617: Co/Bo: Parallelschaltschnittstelle Slave 2 Empfangswort 1 Bitweise / Slave2 Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52703 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 618: Co/Bo: Parallelschaltschnittstelle Slave 4 Empfangswort 1 Bitweise / Slave4 Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52705 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 619: Co/Bo: Parallelschaltschnittstelle Slave 6 Empfangswort 1 Bitweise / Slave6 Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52707 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 620: Co/Bo: Parallelschaltschnittstelle Slave 8 Empfangswort 1 Bitweise / Slave8 Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52709 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 621: Co/Bo: Parallelschaltschnittstelle Slave 10 Empfangswort 1 Bitweise / Slave10 Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52711 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 622: Co/Bo: Parallelschaltschnittstelle Slave 12 Empfangswort 1 Bitweise / Slave12 Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52713 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 623: Co/Bo: Parallelschaltschnittstelle Slave 14 Empfangswort 1 Bitweise / Slave14 Empf1 Bitw

    Bit 12 Nein 9352 Bit 13 Nein 9352 Bit 14 Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52715 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 624: Co/Bo: Parallelschaltschnittstelle Slave 16 Empfangswort 1 Bitweise / Slave16 Empf1 Bitw

    Dyn. Index: - Funktionsplan: 2660 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang von Ausgang 0 beim Optimierungslauf. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 625 Anzeige und Konnektorausgang für die Rohwerte bei den Messungen von Power Stack ASIC 1. Bei Geräten mit 480 V gilt: - 0 entspricht -825.0 V - 32767 entspricht 0 V - 65535 entspricht +825.0 V SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 626 Bei Geräten mit Feldnennstrom = 85 A gilt: - 14382 entspricht 85 A Index: [0] = Rohwert Spannung 3U3W [1] = Rohwert Spannung 3C3D [2] = Rohwert Feldstrom Abhängigkeit: Siehe auch: r52921, r52923 Hinweis: Dieser Parameter dient nur zur internen Diagnose. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 627 Funktionsplan: 6850, 6851, 6912 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: p2002 Expertenliste: 1 Werkseinstellung - [A] - [A] - [A] Beschreibung: Anzeige und Konnektorausgang für die Abtastwerte bei Ankerstrom und Feldstrom. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 628: Anker Netznulldurchgänge Abweichung / Anker Netznull Abw

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [V] - [V] - [V] Beschreibung: Anzeige des DC-Offsets (= Gleichstromanteils) der Anker-Netzphasen in Volt. Index: [0] = Ankerphase UV [1] = Ankerphase VW SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 629 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zeitpunkts (Timer-Wert) des letzten negativen Nulldurchgangs der Ankerphase UV. Hinweis: Die Anzeige ist in der Einheit [10 ns]. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 630: Ursache Für Anker-Zündimpuls / Urs Anker-Zündimp

    2: Zündwinkel = Alpha-W (= p50151, da Ia <> 0 oder Ia = 0 seit weniger als 125 µs). 3: Zündwinkel = Alpha-W (= 165 °, da Ia = 0 seit mehr als 125 µs). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 631 Zündwinkel = Nächstmöglicher Zeitpunkt: Update des Zündwinkels war nicht realisierbar. Zündwinkel = Nächstmöglicher Zeitpunkt: Neuer Zündwinkel war nicht realisierbar. Zündwinkel = Nächstmöglicher Zeitpunkt: Berechneter Zündwinkel war nicht realisierbar. Hinweis: Dieser Parameter dient für SIEMENS-interne Fehlerdiagnose. r52981 Ursache für Momentenrichtung / Urs M_richt DC_CTRL Änderbar: -...
  • Seite 632 81: MI Die vom Thyristorcheck angeforderte Momentenrichtung wurde realisiert. 82: MII Die vom Thyristorcheck angeforderte Momentenrichtung wurde realisiert. 95, 96, 97: M0, MI, MII Die Momentenrichtung des Parallelschaltmasters wurde realisiert. Hinweis: Dieser Parameter dient für SIEMENS-interne Fehlerdiagnose. r52982 Ankerstrom Stromnullmeldung / Ia I=0-Meldung DC_CTRL Änderbar: -...

  • Seite 633: Co/Bo: Cud Digitaleingänge Status / Cud Di Status

    High 2065 DI/DO 7 (X177.18) High 2065 Abhängigkeit: Zu Bit 04 ... 07: Die Klemme muss als Ausgang eingestellt sein (p50789[0...3] = 1). Hinweis: DO: Digital Output (Digitalausgang) DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 634: Co/Bo: Cud Digitalausgänge Überlastüberwachung / Cud Do Überlast

    Abschaltdrehzahl erreicht Nein 8020 Abschaltdrehzahl erreicht invertiert Nein 8020 Drehzahlsollwert positiv Nein 8025 Drehzahlsollwert positiv invertiert Nein 8025 Überdrehzahl Nein 8025 Überdrehzahl invertiert Nein 8025 Drehzahlistwert positiv Nein 8025 Drehzahlistwert positiv invertiert Nein 8025 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 635: Co/Bo: Cud Analogeingänge Meldung Drahtbruch / Cud Ai Drahtbr

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Status von der Ansteuerung des Hauptschützes. Bitfeld: Signalname 1-Signal 0-Signal Hauptschütz EIN Nein 2070 Abhängigkeit: Siehe auch: p51619 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 636: Co/Bo: Motorsteuerung Checks / Mot Überw Zust

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zustands der Temperaturüberwachung bei der Motorschnittstelle. Bitfeld: Signalname 1-Signal 0-Signal Motortemperatur Warnung Nein Motortemperatur Störung Nein Abhängigkeit: Siehe auch: p50490, p50491, p50492 Siehe auch: F60029, A60032 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 637: Co/Bo: Lüfter Und Externe Störung / Lüfter Ext Stör

    Dyn. Index: - Funktionsplan: 8049 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang des Zustands von Lüfter und externer Störung beim Control Module. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 638: Co/Bo: Netz Zustand / Netz Zustand

    Thyristor X14 leitend Nein Thyristor X15 leitend Nein Thyristor X16 leitend Nein Thyristor X21 leitend Nein Thyristor X22 leitend Nein Thyristor X23 leitend Nein Thyristor X24 leitend Nein Thyristor X25 leitend Nein Thyristor X26 leitend Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 639: Co/Bo: Thyristor Sperrzustand / Thyr Sperrzust

    Funktionsplan: 6840, 6960, 6965 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und BICO-Ausgang für die Eigenschaften des Leistungsteils. Bitfeld: Signalname 1-Signal 0-Signal 4Q-Leistungsteil Nein 6960 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 640 DC_CTRL Änderbar: - Berechnet: - Zugriffsstufe: 2 Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: 2585 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Steuerwort für die Sollwertaufbereitung. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 641: Co/Bo: Hochlaufgeber Zustand / Hlg Zustand

    Nein Alpha-G-Grenze erreicht Nein Alpha-W-Grenze erreicht Nein Alpha-G-Grenze oder Alpha-W-Grenze Nein erreicht Positive Grenze von n, M, I, Alpha erreicht Nein Negative Grenze von n, M, I, Alpha erreicht Ja Nein Alpha-W-Schieben aktiv Nein SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 642: Co/Bo: Feld Kommandostufe Zustand / Feld Stufe Zust

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Steuerwort für die Ansteuerung der Feldschütze zur Feldumkehr. Bitfeld: Signalname 1-Signal 0-Signal Feldrichtung positiv Feldrichtung negativ Drehzahlistwert invertieren Nein Abhängigkeit: Siehe auch: p50092, p50580, p50581, p50583 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 643: Co/Bo: Motorpotenziometer Zustand / Mop Zustand

    Siehe auch: p51831 Siehe auch: F60204 Hinweis: Die Sicherungen werden nur im Betriebszustand o7.0 auf "Okay" gesetzt. In allen anderen Betriebszuständen werden die Sicherungen auf "Durchgebrannt" gesetzt. Der Parameter ist nur beim Control Module relevant. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 644: Co/Bo: Sicherungen An X23C Zustand / Sicherungen X23C

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektor-/Binektorausgang für den Zustand der Sicherungen an X23E. Die Sicherungen werden über den Anschluss A7112:X23E überwacht. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 645: Co/Bo: Sicherungen An X23F Zustand / Sicherungen X23F

    Festes Bit 3 (p50424) High Festes Bit 4 (p50425) High Festes Bit 5 (p50426) High Festes Bit 6 (p50427) High Festes Bit 7 (p50428) High Abhängigkeit: Siehe auch: p50421, p50422, p50423, p50424, p50425, p50426, p50427, p50428 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 646: Co/Bo: Parallelschaltschnittstelle Telegrammüberwachung Zustand / Par_Ss Überw Zust

    Datentyp: Unsigned16 Dyn. Index: - Funktionsplan: 9360 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und BICO-Ausgang für die Ansteuerung der Schütze zur Umschaltung der Leistungsteiltopologie. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 647 Dyn. Index: - Funktionsplan: 2410 (PROFINET CBE20), P-Gruppe: - Einheitengruppe: - Einheitenwahl: - CU_DC_R_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 (PROFINET CBE20), CU_DC_S Werkseinstellung (PROFINET CBE20) Beschreibung: Anzeige von PROFINET IP of Station. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 648: Parameter Für Datensätze

    BI: Technologieregler Integrator anhalten / Tec_reg Integr anh p2289[0...n] CI: Technologieregler Vorsteuersignal / Tec_reg Vorst_sig p2296[0...n] CI: Technologieregler Ausgang Skalierung / Tec_reg Ausg Skal p2297[0...n] CI: Technologieregler Maximalbegrenzung Signalquelle / Tec_reg Max_gr S_q SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 649 BI: Sollwertaufbereitung Freigabe pos Drehrichtung Signalquelle / Frg pos Drehr S_q p50673[0...n] BI: Motorpotenziometer Sollwert höher Signalquelle / Mop höher S_q p50674[0...n] BI: Motorpotenziometer Sollwert tiefer Signalquelle / Mop tiefer S_q p50680[0...n] BI: Festsollwert Konnektorauswahl 0 Signalquelle / Festsollw Kon0 S_q SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 650: Parameter Für Antriebsdatensätze (Drive Data Set, Dds)

    Drehzahlabhängige Strombegrenzung Ankerstrom I2 / I_begr n_abh I2 p50108[0...n] Drehzahlabhängige Strombegrenzung maximale Betriebsdrehzahl n3 / I_begr n_abh n3 p50109[0...n] Drehzahlabhängige Strombegrenzung Aktivierung / I_begr n_abh Akt p50110[0...n] Ankerkreiswiderstand / Ra p50111[0...n] Ankerkreisinduktivität / La SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 651 Momentenbegrenzung Momentengrenze 1 positiv / M_grenz 1 pos p50181[0...n] Momentenbegrenzung Momentengrenze 1 negativ / M_grenz 1 neg p50182[0...n] Momentenbegrenzung Momentengrenze 2 positiv / M_grenz 2 pos p50183[0...n] Momentenbegrenzung Momentengrenze 2 negativ / M_grenz 2 neg p50184[0...n] Momentenbegrenzung Umschaltdrehzahl / M_begr n_Um SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 652 EMK Sollwertreduktion Netzspannung Obergrenze / EMK Soll Netz ob p50287[0...n] EMK Sollwertreduktion Netzspannung Untergrenze / EMK Soll Netz un p50288[0...n] EMK Sollwertreduktion Bewertungsfaktor / EMK Soll Bew_fakt p50295[0...n] Hochlaufgeber Verrundung Betriebsart / HLG Verrundung BA SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 653 Feldstromüberwachung Störung Verzögerungszeit / If_überw F t_Ver p50398[0...n] Meldungen Feldstromistwert kleiner Sollwert Faktor / Meld If<Soll Fakt p50399[0...n] Meldungen Feldstromistwert kleiner Sollwert Hysterese / Meld If<Soll Hyst p50401[0...n] Festwert 1 / Festw 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 654 Kompensation Reibung Drehzahl 90 % / Komp Reib n 90% p50530[0...n] Kompensation Reibung Drehzahl 100 % / Komp Reib n 100% p50540[0...n] Drehzahlregler Beschleunigungszeit / n_reg t_Beschl p50542[0...n] Hochlaufgeber dy/dt Zeitdifferenz / HLG dy/dt t_diff SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 655 Sollwertaufbereitung Abminderung Faktor / Abmind Faktor p51651[0...n] Drehzahlregler Startimpuls positiv Sollwert / Startimp pos Sollw p51652[0...n] Drehzahlregler Startimpuls negativ Faktor / Startimp neg Fakt p51653[0...n] Drehzahlregler Startimpuls negativ Sollwert / Startimp neg Sollw p51861[0...n] Kapazität des Zwischenkreiskondensators / Kapazität_Zw SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 656: Parameter Für Geberdatensätze (Encoder Data Set, Eds)

    Sensor Module Konfiguration erweitert / SM Konfig erw p0438[0...n] Rechteckgeber Filterzeit / Geb t_Filt p0439[0...n] Geber Hochlaufzeit / Geb Hochlaufzeit p0440[0...n] Geber Seriennummer kopieren / Geb Ser_nr kopier p0441[0...n] Geber Inbetriebnahme Seriennummer Teil 1 / Geb IBN Ser_nr 1 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 657 Nullmarkenüberwachung Toleranzfenster Grenze 1 negativ / NM Tol Gr 1 neg p4683[0...n] Nullmarkenüberwachung Toleranzfenster Warnschwelle positiv / NM Tol A_schw pos p4684[0...n] Nullmarkenüberwachung Toleranzfenster Warnschwelle negativ / NM Tol A_schw neg p4685[0...n] Drehzahlistwert Mittelwertbildung / n_ist Mittelwert p4686[0...n] Nullmarke Mindestlänge / NM Mindestlänge SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 658 Trace Physikalische Adresse Signal 0 / Trace Phy Adr Sig0 p4781[0...1] Trace Physikalische Adresse Signal 1 / Trace Phy Adr Sig1 p4782[0...1] Trace Physikalische Adresse Signal 2 / Trace Phy Adr Sig2 p4783[0...1] Trace Physikalische Adresse Signal 3 / Trace Phy Adr Sig3 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 659 CBE2x Remote Controller Anzahl / CBE2x Rem Ctrl Anz p9210 Blinken Komponentennummer / Blinken Kompo_nr p9211 Blinken Funktion / Blinken Fkt p9400 Speicherkarte sicher entfernen / Sp_karte entf p9484 BICO-Verschaltungen Signalquelle suchen / BICO S_q such SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 660 COMM BOARD Überwachungszeit / CB t_Überw p9210 Blinken Komponentennummer / Blinken Kompo_nr p9211 Blinken Funktion / Blinken Fkt p9400 Speicherkarte sicher entfernen / Sp_karte entf p9484 BICO-Verschaltungen Signalquelle suchen / BICO S_q such SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 661 SINAMICS Link Telegrammwort PZD empfangen / Link Wort empf p8871[0...15] SINAMICS Link Telegrammwort PZD senden / Link Wort send p8872[0...15] SINAMICS Link Adresse PZD empfangen / Link Adr empf p9902 Solltopologie Anzahl der Indizes / Solltopo Indizes SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 662 2 Parameter 2.4 Parameter für Schreibschutz und Know-how-Schutz SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 663 3.16 Signale und Überwachungsfunktionen 3.17 Störungen und Warnungen 3.18 Datensätze 3.19 Kommunikation zwischen Geräten 3.20 Terminal Module 15 für SINAMICS (TM15DI/DO) 3.21 Terminal Module 31 (TM31) 3.22 Terminal Module 150 (TM150) 3.23 Basic Operator Panel 20 (BOP20) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 664: Inhaltsverzeichnis

    2420 – Telegramme und Prozessdaten (PZD) ..........SINAMICS DCM...
  • Seite 665 2660 – Optimierungsläufe ............SINAMICS DCM...
  • Seite 666 6835 – Drehzahlbegrenzungsregler ........... . . SINAMICS DCM...
  • Seite 667 7958 – Regelung (r0108.16 = 1) ............SINAMICS DCM...
  • Seite 668 9360 – Umschaltung der Leistungsteiltopologie ..........SINAMICS DCM...
  • Seite 669 9912 – Steuerwort Verschaltung ............SINAMICS DCM...

  • Seite 670: Erklärungen Zu Den Funktionsplänen

    Erklärungen zu den Funktionsplänen Funktionspläne 1020 – Erläuterung der Symbole (Teil 1) 1021 – Erläuterung der Symbole (Teil 2) 1022 – Erläuterung der Symbole (Teil 3) 1030 – Umgang mit BICO-Technik 1032 – BICO-Verwaltung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 671 pxxxx[y...z] (Def.x) (Def.x)
  • Seite 673 pyyyy pxxxx...
  • Seite 674 722.0 1050...
  • Seite 675 BICO S_q such p09484 (0)

  • Seite 676: 3.3 Übersichten

    1520 – PROFIdrive 1580 – Geberauswertungen (Lage, Drehzahl) 1720 – Regelung 1721 – Regelungsfunktionen Aktivierung/Deaktivierung 1722 – CUD links, CUD rechts 1781 – Terminal Module 15 für SINAMICS (TM15DI/DO) 1840 – Terminal Module 31 (TM31) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 678 v 1.4.1...
  • Seite 680 <1> <1> <2> <2>...
  • Seite 681 [9350]...

  • Seite 684: Cud Ein-/Ausgangsklemmen

    2075 – Analogeingänge (AI 0 und XT1.103/104) 2080 – Analogeingänge (AI 1 ... AI 2) 2085 – Analogeingänge (AI 3 ... AI 4) 2090 – Analogeingänge (AI 5 ... AI 6) 2095 – Analogausgänge (AO 0 ... AO 1) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 685 CUD DI Sim Anw CUD DI Sim Sollw p50765.0 (0) p50766.0 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.1 (0) p50766.1 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.2 (0) p50766.2 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.3 (0) p50766.3 (0)
  • Seite 686 0: p50774 <> r51579.0 1: p50774 = r51579.0...
  • Seite 687 CUD DI Sim Anw CUD DI Sim Sollw p50765.4 (0) p50766.4 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.5 (0) p50766.5 (0)
  • Seite 688 CUD DI Sim Anw CUD DI Sim Sollw p50765.6 (0) p50766.6 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.7 (0) p50766.7 (0)
  • Seite 690 CUD AI 0 Sim Sollw -130.0...130.0 [%] p50707 (0.0) CUD AI 0 Sim Anw p50709 (0) ±10V ±20mA AI H_istw Sim Soll -130.0...130.0 [%] p50747 (0.0) AI H_istw Sim Anw p50749 (0)
  • Seite 691 CUD AI 1 Sim Sollw -130.0...130.0 [%] p50717 (0.0) CUD AI 1 Sim Anw p50719 (0) ±10V ±20mA CUD AI 2 Sim Sollw -130.0...130.0 [%] p50727 (0.0) CUD AI 2 Sim Anw p50729 (0) ±10V...
  • Seite 692 Schn AI Sim Sollw -130.0...130.0 [%] p50737[0] (0.0) Schn AI Sim Anw p50739[0] (0) ±10V Schn AI Sim Sollw -130.0...130.0 [%] p50737[1] (0.0) Schn AI Sim Anw p50739[1] (0) ±10V...
  • Seite 693 Schn AI Sim Sollw -130.0...130.0 [%] p50737[2] (0.0) Schn AI Sim Anw p50739[2] (0) ±10V Schn AI Sim Sollw -130.0...130.0 [%] p50737[3] (0.0) Schn AI Sim Anw p50739[3] (0) ±10V...

  • Seite 695: Control Unit Kommunikation

    2197 – SINAMICS Link Übersicht (r0108.31 = 1, p8835 = 3) 2198 – SINAMICS Link Konfiguration (r0108.31 = 1, p8835 = 3) 2199 – SINAMICS Link Empfangsdaten (r0108.31 = 1, p8835 = 3) 2200 – SINAMICS Link Sendedaten (r0108.31 = 1, p8835 = 3) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 696 [2198] p08870[0] <1> p08871[1] <5> p08871 [0] = 1 p08871 [1] = 4 [2] = 5 p08871 [2200] <4> 1 2 3 <2> <5> p08872 [0] = 2 p08870[0] p08872[1] p08870[1] ..32 32 32 p08871[0] [2]=3 p08872 p08870[2] [2199] <4>...
  • Seite 697 <1> PZD IF HW-Zuordn SINAMICS Link Takt p8839[0] (Interface 1) CBE20 FW Ausw p8812[0] p8839[1] (Interface 2) p8835 1 = Taktsynchronität 2 = COMMBOARD 3 = SINAMICS Link aktiviert <2> <2> <2> <2> <3> Projekt 64 (0, 1 … 64) 1000/2000/2000 μs 500/500/500 μs 16 (0, 1 …...
  • Seite 698 p08872[0] = 2] p08870[0]=1] p08872[1] = 2] p08870[1]=3] p08872[2] = 3] p08870[2]=4] p08872[3] = 0] p08870[3]=0] 10 10 10 11 11 11 12 12 p08870[4]=0] p08872[4] = 0] 13 13 13 14 14 14 ..32 32 32 p08872[5] = 2] p08870[5]=12] .
  • Seite 699 p08871[0] = 2] <1> p08871[1] = 4] p08871[2] = 0] p08871[3] = 9] p08871[4] = 14] p08871[5] = 0] p08871[6] = 0] p08871[n-2] = 0] p08871[n-1] = 0]...

  • Seite 700: Profidrive

    2487 – IF2 Sendetelegramm Freie Verschaltung über BICO (p0922 = 999) 2489 – IF2 Zustandsworte Freie Verschaltung 2495 – CU_STW1-Steuerwort 1 Control Unit Verschaltung 2496 – CU_ZSW1-Zustandswort 1 Control Unit Verschaltung 2497 – A_DIGITAL Verschaltung 2498 – E_DIGITAL Verschaltung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 702 IF1 PZD Telegr p00922 (999)
  • Seite 725 3.7 Interne Steuer-/Zustandsworte Interne Steuer-/Zustandsworte Funktionspläne 2534 – Zustandswort Überwachungen 1 2537 – Zustandswort Überwachungen 3 2546 – Steuerwort Störungen/Warnungen 2548 – Zustandswort Störungen/Warnungen 1 und 2 2580 – Steuerwort Ablaufsteuerung 2585 – Zustandswort Ablaufsteuerung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 730 DI 2 (X177.13) r53010.4 p51618 (0) LOCAL Freig Verh...

  • Seite 732: Ablaufsteuerung

    3 Funktionspläne 3.8 Ablaufsteuerung Ablaufsteuerung Funktionspläne 2650 – Steuerwerk (Teil 1) 2651 – Steuerwerk (Teil 2) 2655 – Fehlende Freigaben, Logik-Verknüpfungen 2660 – Optimierungsläufe SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 735 & >1...

  • Seite 737: Bremsensteuerung

    3 Funktionspläne 3.9 Bremsensteuerung Bremsensteuerung Funktionspläne 2750 – Bremsensteuerung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 738 Br_strg t_öffn Br_strg t_schließ -10.00...10.00 [s] 0.00...10.00 [s] p50087 (0.00) p50088 (0.00)
  • Seite 739 3115 – Festsollwert 3120 – Pendeln/Rechteckgenerator 3125 – Tippsollwert 3130 – Kriechsollwert 3135 – Sollwertaufbereitung 3150 – Hochlaufgeber (Teil 1) 3151 – Hochlaufgeber (Teil 2) 3152 – Hochlaufgeber (Teil 3) 3155 – Begrenzung hinter Hochlaufgeber SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 740 r00000.00 r00000 r00001.00 r00001...
  • Seite 741 Festwert 1 [%] + 0 % p02900[D] + 5 % + 10 % Festwert 2 [%] p02901[D] + 20 % + 50 % Festwert M [Nm] p02930[D] + 100 % + 150 % + 200 % - 5% - 10 % - 20 % - 50 % - 100%...
  • Seite 748 DI 1 (X177.12) r53010.02...
  • Seite 749 p02000...
  • Seite 751 >1 >1...
  • Seite 752 p00408 p00418...

  • Seite 754: Geberauswertung

    4710 – Drehzahlistwerterfassung Motorgeber (Geber 1) 4711 – Drehzahlistwerterfassung Geber 2 4720 – Geberschnittstelle, Empfangssignale Geber 1 ... 2 4730 – Geberschnittstelle, Sendesignale Geber 1 ... 2 4735 – Referenzmarkensuche Geber 1 ... 2 4750 – Absolutwert bei Inkrementalgeber SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 755 &...
  • Seite 761 SM Konfig erw XIST1_ERW Res Mod p00437[E].13 p04652[0...1] (0) >1...

  • Seite 762: Regelung Ankerkreis

    6852 – Auswahl EMK-Istwert für Ankerstromvorsteuerung 6853 – Ankerstromregler Adaption 6854 – Ankerkreis Modell-Parameter 6855 – Ankerstromregelung 6858 – Steuersatzkennlinie Linearisierung 6860 – Kommandostufe, Ankersteuersatz 6862 – Begrenzungen Zustand 6865 – Simulationsbetrieb/Thyristorcheck/Kommutierungsüberwachung 6895 – Netzabhängige EMK-Reduktion SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 765 Lead/Lag t_Vorhalt Lead/Lag t_Sieb 2...10000 [ms] 2...10000 [ms] p50208[D] (2) p50209[D] (2)
  • Seite 766 [1020.7] [1721] & [6805.8] p50237[D] p50238[D] p50239[D]...
  • Seite 767 p50224[D] (1) 0..3...
  • Seite 772 [3130.8] & [3125.8] >1 & p50174 M_begr AUS1 & AUS3...
  • Seite 773 <1> <1>...
  • Seite 774 <4> <5> <4> Umrechnung und [8042.2] Mittelung <3> <4> <3> <4> <5>...
  • Seite 775 Kapazität_Zw 0.000...10000000.000 [μF] p51861[D] (1000.000) [6902.8] [6851.5]...
  • Seite 776 1,35 *...
  • Seite 777 [1020.7] [1721] p50573[D] p50571[D] p50570[D] 100% p50100[D] r50072[1] p51591[D] p50574[D] p50572[D] 100% p50078[0] r50072[1] p50110[D]...
  • Seite 781 Folgestrg Ein/Hyst p51797[0...1] (35)
  • Seite 784 [1020.7] p50286[D] (110.0 %) p50285[D] (0.00 s) p50288[D] (100.0 %) 100% p50287[D] (0.0 %)

  • Seite 785: Regelung Feldkreis

    3 Funktionspläne 3.13 Regelung Feldkreis 3.13 Regelung Feldkreis Funktionspläne 6900 – EMK-Regelung 6902 – Istwerterfassung Ankerspannung/EMK 6905 – Feldstromsollwertbegrenzung 6908 – Feldstromregler Adaption 6910 – Feldstromregelung 6912 – Feldstromistwerterfassung 6915 – Feldsteuersatz 6920 – Feldumkehr SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 787 [6861.6] a slave <2> p51855 <1> [6850.7] y=1,2 x=0,1 <1> p51854 <2>...
  • Seite 788 If einfr Betr_art p50269 (2)
  • Seite 789 [1020.7] [1721] p50578[D] p50576[D] p50575[D] 100% p50102[D] r50073[1] p51597[D] p50255[D] p50577[D] [6910] 100% p50256[D] [6910] r50074 r50073[1] p50112[D]...
  • Seite 793 8000 μs [1020.7] CUD DO 0 t_Ver CUD DO Inv X177 p50775 (0) p50770[0] (0) CUD DO 1 t_Ver CUD DO Inv p50776 (0) p50770[1] (0) [6805.2] [6810.1] r53195.02 n-ist invertieren p50092[0] 0.0...10.0 [s] If < If_min [8025.5] r53026.00 If_ist < If_soll x [8025.5] r53026.01 [6805.3]...
  • Seite 794 6952 – Netzanalyse Feld 6954 – Netzüberwachung 6956 – Sicherungsüberwachung (DC Converter) 6957 – Sicherungsüberwachung (Control Module) 6960 – Leistungsteil Eigenschaften 6965 – Anpassung an externes Leistungsteil (Control Module) 6970 – Converter Commutation Protector (CCP) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 796 <1> <1> <1>...
  • Seite 802 [1020.7] CCP U_soll Schw ob p51577 C Vorladung U_soll p51578 CCP Löschkommando p51583 P2P Betriebsart <1> p50790 P2P/CCP Busabschl p50795 <1>...
  • Seite 803 3 Funktionspläne 3.15 Technologieregler 3.15 Technologieregler Funktionspläne 7958 – Regelung (r0108.16 = 1) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 804 <3> [1020.7] Tec_reg Soll1 Skal Tec_reg Ausg Skal 0.00...100.00 [%] Tec_reg Konfig <101> -100.00...100.00 [%] Tec_reg Kp p02255 (100.00) p02252.0 p02295 (100.00) 0.000...1000.000 p02280 (1.000) <1> Tec_reg t_Hochlauf Tec_reg Soll T Tec_reg Tn 0.00...650.00 [s] 0.000...60.000 [s] 0.000...60.000 [s] Tec_reg Soll2 Skal 0.00...100.00 [%] p02257 (1.00) p02261 (0.000)
  • Seite 805 8044 – Feldstromüberwachung 8045 – Gerätelüfter Betriebsstundenzähler 8046 – Überwachung Blockierschutz/Tachobruch 8047 – Gerätelüfter (DC Converter) 8048 – Geräteinterne Überwachungen 8049 – Gerätelüfter (Control Module) 8050 – Schreiberfunktion 8052 – Diagnosespeicher 8054 – Interne Diagnose SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 807 Meld n > 0 Hyst 0.00...10.00 [%] p50372[D] (0.10) Meld n > 0 Hyst 0.00...10.00 [%] p50372[D] (0.10)
  • Seite 808 Mot_temp_sens Typ p00601[M]...
  • Seite 810 100 % 110 %...
  • Seite 812 <1> <2> <1> <1> <2> <2> LT I2t-Überw Derat p50077 (1.00) LT Fakt K1 Grenzw p50066 (0.50)
  • Seite 813 Ext Feld Überw p51839 (0)
  • Seite 814 [1020.7] Ger_lüfter Lebensd Ger_lüfter h Rücks p50961[0...4] p50962[0...4]...
  • Seite 815 0,5s & & 0,5s &...
  • Seite 816 p50963 Verh. Lüfterst.
  • Seite 822 3 Funktionspläne 3.17 Störungen und Warnungen 3.17 Störungen und Warnungen Funktionspläne 8060 – Störpuffer 8065 – Warnpuffer 8070 – Stör-/Warntriggerwort (r2129) 8075 – Stör-/Warnkonfiguration SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 823 r02114[0] p3981 p3981 p2102...p2105 p2102...p2105 p2106 p2106 p2107 p2107 p2108, p3110...p3112 p2108, p3110...p3112...
  • Seite 824 p2112 p2112 p2116 p2116 p2117 p2117...

  • Seite 827: Datensätze

    3 Funktionspläne 3.18 Datensätze 3.18 Datensätze Funktionspläne 8560 – Befehlsdatensätze (Command Data Set, CDS) 8565 – Antriebsdatensätze (Drive Data Set, DDS) 8570 – Geberdatensätze (Encoder Data Set, EDS) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 831 3 Funktionspläne 3.19 Kommunikation zwischen Geräten 3.19 Kommunikation zwischen Geräten Funktionspläne 9300 – Peer-to-Peer-Schnittstelle 9350 – Parallelschaltschnittstelle (Teil 1) 9352 – Parallelschaltschnittstelle (Teil 2) 9355 – Parallelschaltschnittstelle (Teil 3) 9360 – Umschaltung der Leistungsteiltopologie SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 832 p51118.0 p51118.15...
  • Seite 836 Topo_um t_Stab p51792 CUD DO 0 t_Ver CUD DO Inv X177 p50775 (0) p50770[0] (0) k31-1 SINAMICS SINAMICS DCM 1 DCM 2 [9360.6] Topo_um t_Stab CUD DO 1 t_Ver CUD DO Inv p51800=21 p51792 p51800=22 p50776 (0) p50770[1] (0) p51795=31 p51795=32 k30-1 Topo_um Rückm t...

  • Seite 837: Terminal Module 15 Für Sinamics (Tm15Di/Do)

    Terminal Module 15 für SINAMICS (TM15DI/DO) Funktionspläne 9400 – Digitaleingänge/-ausgänge bidirektional (DI/DO 0 ... DI/DO 7) 9401 – Digitaleingänge/-ausgänge bidirektional (DI/DO 8 ... DI/DO 15) 9402 – Digitaleingänge/-ausgänge bidirektional (DI/DO 16 ... DI/DO 23) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 838 DC 24 V zum nächsten Gerät DI/DO 0…7 DI/DO 0…7...
  • Seite 839 DC 24 V zum nächsten Gerät...
  • Seite 840 DC 24 V zum nächsten Gerät...

  • Seite 841: Terminal Module 31 (Tm31)

    9562 – Digitaleingänge/-ausgänge bidirektional (DI/DO 10 ... DI/DO 11) 9566 – Analogeingang 0 (AI 0) 9568 – Analogeingang 1 (AI 1) 9572 – Analogausgänge (AO 0 ... AO 1) 9576 – Temperaturauswertung KTY/PTC 9577 – Sensorüberwachung KTY/PTC SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 842 DC 24 V zum nächsten Gerät...
  • Seite 843 DC 24 V zum nächsten Gerät...
  • Seite 846 DC 24 V zum nächsten Gerät...
  • Seite 850 248 °C -140 °C >1...

  • Seite 852: Terminal Module 150 (Tm150)

    3.22 Terminal Module 150 (TM150) 3.22 Terminal Module 150 (TM150) Funktionspläne 9625 – Temperaturauswertung Struktur (Kanal 0 ... 11) 9626 – Temperaturauswertung 1x2-, 3-, 4-Leiter (Kanal 0 ... 5) 9627 – Temperaturauswertung 2x2-Leiter (Kanal 0 ... 11) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 853 TM150 Fehler Ausw p04117[0...2] (0) X531 p4108[0] X532 TM150 Sensortyp p04100[0] p4108[1] X533 p4108[2] X534 p4108[3] X535 p4108[4] X536 p4108[5] 0.83 mA 0.83 mA X53x.1 X53x.1 X53x.1 X53x.1 X53x.2 X53x.2 X53x.2 X53x.2 0.83 mA 0.83 mA 0.83 mA X53x.3 X53x.3 X53x.3 X53x.3 X53x.4...
  • Seite 854 TM150 R_Leit Wert TM150 R_Leit Mes p04110[0...5] p04109[0...5] TM150 F/A_schw -99...251 [°C] p04102[0, 2, 4, 6, 8, 10] (251) TM150 Sensortyp p04100[0...5] TM150 t_Ver p04103[0...5] (0.0) TM150 Glättung akt p04119[0...5] (0) p04118[0...5] (5) TM150 Messmeth TM150 Schw Hyst p04108[0...5] TM150 F/A_schw -99...251 [°C] p04102[1, 3, 5, 7, 9, 11] (251) X53x.1...
  • Seite 855 TM150 Messmeth p04108[0...5] X53x.1 TM150 F/A_schw -99...251 [°C] p04102[12, 14, 16, 18, 20, 22] (251) X53x.2 TM150 R_Leit Wert p04110[6...11] TM150 Sensortyp TM150 t_Ver p04100[6...11] p04103[6...11] (0.0) p04109[6...11] TM150 R_Leit Mes p04118[6...11] TM150 Glättung akt TM150 Schw Hyst p04119[6...11] (0) TM150 F/A_schw -99...251 [°C] p04102[13, 15, 17, 19, 21, 23] (251)

  • Seite 856: Basic Operator Panel 20 (Bop20)

    3 Funktionspläne 3.23 Basic Operator Panel 20 (BOP20) 3.23 Basic Operator Panel 20 (BOP20) Funktionspläne 9912 – Steuerwort Verschaltung SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 859 Störungen und Warnungen Inhalt Übersicht zu den Störungen und Warnungen Liste der Störungen und Warnungen SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 860: Anzeige Von Störungen/Warnungen

    • Es wird das Zustandssignal ZSW1.7 gesetzt. • Die Warnung wird im Warnpuffer eingetragen. Wie werden Warnungen beseitigt? • Warnungen sind selbstquittierend. Wenn die Ursache nicht mehr vorhanden ist, setzen sie sich eigenständig zurück. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 861 Stillstand wird erkannt, wenn der Drehzahlistwert die Drehzahlschwelle (p50370) unterschreitet. • Die Einschaltsperre wird aktiviert. Drehmomentregelung (p50084 = 2) • Reaktion wie bei AUS2. STOP2 AUS2 Bei SINAMICS DCM wirken diese Störreaktionen wie AUS2. IASC/ DCBREMSE GEBER SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 862: Quittierung Von Störungen

    • Ist die Ursache der Störung noch nicht behoben, dann wird die Störung nach der Quittierung nicht gelöscht. IMPULSSPERRE Die Störung kann nur bei Impulssperre (r0899.11 = 0) quittiert werden. Zum Quittieren gibt es die gleichen Möglichkeiten wie unter Quittierung SOFORT beschrieben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 863: Störpuffer - Speichern Beim Ausschalten

    • Werkseinstellung einstellen (p0009 = 30 und p0976 = 1). • Download mit Strukturveränderung (z. B. Anzahl Antriebsobjekte geändert). • Hochlauf nach Laden von anderen Parameterwerten (z. B. p0976 = 10). • Firmware auf neuere Version hochrüsten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 864 Die optional vorhandene Klammer gibt an, ob der Meldungstyp bei dieser Meldung änderbar ist und welche Meldungstypen über Parameter einstellbar sind (p2118, p2119). Informationen zur Reaktion und Quittierung werden bei einer Meldung mit änderbarem Meldungstyp eigenständig angegeben (z. B. Reaktion bei F, Quittierung bei F). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 865 Texte zur Anzeige gebracht werden. • DS1 (dez) Angabe der Bitnummer im Datensatz DS1 des Diagnosealarms für die SIMATIC S7. Bei Aktivierung der Diagnosealarme können die in der Tabelle aufgeführten Texte zur Anzeige gebracht werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 866 9005 Die Temperatur in der Komponente hat die zulässige Höchstgrenze überschritten. Umgebungstemperatur/Schaltschrankbelüftung überprüfen. Erdschluss/Phasenschluss erkannt (7) 9006 Es wurde ein Erdschluss/Phasenschluss in den Leistungsleitungen oder in den Motorwicklungen erkannt. Leistungsleitungen (Anschluss) überprüfen. Motor überprüfen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 867 Temperatur/Temperaturüberwachung prüfen. Projektierung auf Zulässigkeit prüfen (Filtertyp, Einspeisung, Schwellen). Externer Messwert/Signalzustand außerhalb des zulässigen 900F Bereichs (16) Ein über den Eingangsbereich (Digital/Analog/Temperatur) eingelesener Messwert/Signalzustand hat einen unzulässigen Wert/Zustand angenommen. Betroffenes Signal ermitteln und überprüfen. Eingestellte Schwellen überprüfen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 868: Reaktion: Standardmäßige Störreaktion (Einstellbare Störreaktion)

    Quittierung: Standardmäßige Quittierung (einstellbare Quittierung) Gibt die standardmäßige Quittierung der Störung nach der Beseitigung der Ursache an. Die optional vorhandene Klammer gibt an, ob die standardmäßige Quittierung änderbar ist und welche Quittierung über Parameter einstellbar ist (p2126, p2127). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 869 Beschreibt allgemein mögliche Vorgehensweisen zur Behebung der Ursache für diese anstehende Störung oder Warnung. WARNUNG m Einzelfall liegt es in der Verantwortung des Service- oder Wartungspersonals, eine zweckmäßige Vorgehensweise zur Behebung der Ursache zu wählen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 870 Geber als direktes Messsystem parametriert ist und nicht in die Motorregelung eingreift. 34000 34999 Voltage Sensing Module (VSM) 35000 35199 Terminal Module 54F (TM54F) 35200 35999 Terminal Module 31 (TM31) 36000 36999 DRIVE-CLiQ Hub Module 37000 37999 HF Damping Module (Dämpfungsmodul) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 871 Nummernbereiche bei Störungen und Warnungen, Fortsetzung Bereich 40000 40999 Controller Extension 32 (CX32) 41000 48999 Reserviert 49000 49999 SINAMICS GM/SM/GL 50000 50499 Communication Board (COMM BOARD) 50500 59999 OEM Siemens 60000 65535 SINAMICS DC MASTER (Gleichstromregelung) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 872: Liste Der Störungen Und Warnungen

    POWER ON Ursache: Ein interner Softwarefehler ist aufgetreten. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Störpuffer auswerten (r0945). - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Gegebenenfalls die Daten auf dem nichtflüchtigen Speicher prüfen (z. B. Speicherkarte).

  • Seite 873: Quittungsverzug Bei Speicherzugriff

    Reaktion: AUS2 Quittierung: SOFORT Ursache: Ein interner Softwarefehler ist aufgetreten. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. F01003 Quittungsverzug bei Speicherzugriff...

  • Seite 874: Firmware-Update Bei Drive-Cliq-Komponente Erforderlich

    Abhilfe: - Angewählte Komponentennummer überprüfen (p7828). - DRIVE-CLiQ-Verdrahtung überprüfen. - Geeignete Firmware-Datei für den Download in das Verzeichnis "/siemens/sinamics/code/sac/" ablegen. - Komponente mit geeignetem Hardware-Ausgabestand verwenden. - Nach erneutem POWER ON der DRIVE-CLiQ-Komponente den Firmware-Download wiederholen. Abhängig von p7826 wird eventuell ein automatischer Firmware-Download durchgeführt.

  • Seite 875: Power On Bei Drive-Cliq-Komponente Erforderlich

    - Den Projekt-Download erneut durchführen. - Hochlaufen aus zuvor gesicherten Dateien (Aus-/Einschalten oder p0976). - Beim Laden ins Dateisystem (Download von Speicherkarte) die passende Version verwenden. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 876 Quittierung: KEINE Ursache: Auf der Speicherkarte ist eine Datei im Verzeichnis /SIEMENS/SINAMICS/DATA oder /ADDON/SINAMICS/DATA gegenüber der Werksauslieferung unzulässig verändert. In diesem Verzeichnis sind keine Änderungen zugelassen. Warnwert (r2124, dezimal interpretieren): zyx dez: x = Problem, y = Verzeichnis, z = Dateiname x = 1: Datei existiert nicht.
  • Seite 877 Die Dateigröße für das Systemlogbuch auf der internen RAM disk anpassen (p9930). Siehe auch: p9930 (Systemlogbuch Aktivierung) F01023 Software Timeout intern Meldungswert: Meldungsklasse: Hardware-/Softwarefehler (1) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: SOFORT Ursache: Ein interner Software Timeout ist aufgetreten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 878: Lebenszeichenausfall Bei Steuerungshoheit

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. F01030 Lebenszeichenausfall bei Steuerungshoheit...

  • Seite 879: Einheitenumschaltung: Bezugsparameterwert Ungültig

    Es wurde der letzte verfügbare Backup-Datensatz geladen. Die Parametrierung muss überprüft werden. Ein erneuter Download der Parametrierung wird empfohlen. dd, cc, bb: Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0971 (Antriebsobjekt Parameter speichern), p0977 (Alle Parameter speichern) Abhilfe: - Projekt-Download mit Inbetriebnahme-Software erneut durchführen.
  • Seite 880 = 000 --> Konsistenzsicherungsdatei yyy = 001 ... 062 --> Antriebsobjektnummer yyy = 099 --> PROFIBUS-Parametersicherungsdatei Byte 2, 3, 4: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Falls Sie Ihre Projektdaten mit der Inbetriebnahme-Software gesichert haben, führen Sie für Ihr Projekt erneut einen Download durch.

  • Seite 881: Parameter Sichern Und Power On Erforderlich

    = 011 --> Speichern gestartet mit p0977 = 11 b = 012 --> Speichern gestartet mit p0977 = 12 d, c: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Das Dateiattribut der Dateien (PSxxxyyy.***, CAxxxyyy.***, CCxxxyyy.***) überprüfen und gegebenenfalls von "read only"...
  • Seite 882 3: Ziel-Verzeichnis lässt sich nicht anlegen. 4: Ziel-Datei lässt sich nicht anlegen/öffnen. 5: Ziel-Datei lässt sich nicht beschreiben. Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Parameter sichern durchführen. - Das Projekt erneut in das Antriebsgerät laden. - Firmware-Update durchführen.
  • Seite 883 8: Maximale Anzahl von erzeugbaren Antriebsobjekten überschritten. 9: Fehler beim Erzeugen des Device-Antriebsobjektes. 10: Fehler beim Erzeugen der Solltopologieparameter (p9902 und p9903). 11: Fehler beim Erzeugen eines Antriebsobjektes (Globaler Teil). 12: Fehler beim Erzeugen eines Antriebsobjektes (Antriebsteil). 13: Antriebsobjekttyp unbekannt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 884: Cu: Schreiben In Datei Nicht Möglich

    SERVO oder VECTOR konfiguriert). 21: Fehler bei der Übernahme der Download-Parameter. 22: Software-interner Download-Fehler. Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Inbetriebnahme-Software mit aktueller Version verwenden. - Offline-Projekt verändern und erneuten Download durchführen (z. B. Anzahl der Antriebsobjekte, Motor, Geber, Leistungsteil im Offline-Projekt und am Antrieb vergleichen).

  • Seite 885: Speicherkarte Und Gerät Inkompatibel

    Alle Applikationen, die mit Slaves an einem Port arbeiten, müssen vom gleichen SYNO-Takt abgeleitet sein. Die erste Applikation, deren Anmeldung einen Slave mit einem Port in Verbindung bringt, bestimmt dabei den dem Port zugrundegelegten SYNO-Takt. Störwert (r0949, hexadezimal interpretieren): Methoden-ID. Hinweis: Nur für Siemens-interne Fehlerdiagnose. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 886: Cu: Interner Fehler (Takt Von Parametergruppe Schon Abweichend Belegt)

    Quittierung: SOFORT Ursache: Die angeforderte Parametergruppe (IREG, NREG, ...) wird schon in einem anderen Takt verwendet. Störwert (r0949, hexadezimal interpretieren): Methoden-ID. Hinweis: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Hotline kontaktieren. F01057 CU: Interner Fehler (DRIVE-CLiQ-Typ für Slave unterschiedlich) Meldungswert: Meldungsklasse: Hardware-/Softwarefehler (1)

  • Seite 887: Cu: Interner Fehler (Parametergruppe Nicht Vorhanden)

    KEINE Quittierung: SOFORT Ursache: Die angeforderte Parametergruppe (IREG, NREG, ...) wird von diesem Slavetyp nicht angeboten. Störwert (r0949, hexadezimal interpretieren): Methoden-ID. Hinweis: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Hotline kontaktieren. F01061 CU: Interner Fehler (Applikation nicht bekannt) Meldungswert: Meldungsklasse: Hardware-/Softwarefehler (1)

  • Seite 888: Parametersicherung Und Gerät Inkompatibel

    Die Parametrierung auf der sichtbaren Partition der Speicherkarte hat sich geändert. Damit die Sicherungskopie auf der nicht sichtbaren Partition aktualisiert wird, ist ein POWER ON oder ein Hardware- Reset (p0972) der Control Unit erforderlich. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 889 Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: AUS1 Quittierung: POWER ON Ursache: Auf dieser Control Unit sind zu viele Funktionen konfiguriert (z. B. zu viele Antriebe, Funktionsmodule, Datensätze, OA-Applikationen, Bausteine, usw.). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 890 4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Konfiguration auf dieser Control Unit ändern (z. B. weniger Antriebe, Funktionsmodule, Datensätze, OA- Applikationen, Bausteine, usw.). - Weitere Control Unit einsetzen.

  • Seite 891: Cu: Leistungsteil Unzulässig

    SOFORT (POWER ON) Ursache: Bei der Initialisierung der Klemmenfunktionen ist ein interner Softwarefehler aufgetreten. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren.

  • Seite 892: Cu: Anzahl Instanzen Eines Antriebsobjekttyps Überschritten

    Der gleichzeitige Betrieb von Antriebsobjekttyp SERVO, VECTOR und HLA ist nicht möglich. Es können maximal 2 dieser Antriebsobjekttypen auf einer Control Unit betrieben werden. Abhilfe: - Gerät ausschalten. - Die Verwendung von Antriebsobjekttyp SERVO, VECTOR, HLA auf maximal 2 einschränken. - Inbetriebnahme erneut durchführen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 893: Cu: Basistakt Zu Klein (Rechenzeit Für Kommunikation Fehlt)

    Zu viele Zeitscheiben wurden durch OA belegt (z. B. DCC). 999: Zu viele Zeitscheiben wurden durch das Grundsystem belegt. Eventuell wurden zu viele unterschiedliche Abtastzeiten eingestellt. Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Einstellung der Abtastzeiten überprüfen (p0112, p0115, p4099, p9500, p9511). - Hotline kontaktieren. F01205 CU: Zeitscheibenüberlauf...
  • Seite 894 4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Hinweis: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Hotline kontaktieren. A01223 CU: Abtastzeit inkonsistent Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Beim Ändern einer Abtastzeit (p0115[0], p0799 oder p4099) ist eine Inkonsistenz zwischen den Takten festgestellt worden.
  • Seite 895 KEINE (AUS2) Quittierung: POWER ON Ursache: Fehler beim Lesen der Read-Only-Daten des EEPROM auf der Control Unit. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON durchführen. - Control Unit austauschen. A01251 CU: CU-EEPROM Read-Write-Daten fehlerhaft Meldungswert:...

  • Seite 896: Komponente Unterstützt Angeforderte Funktion Nicht

    KEINE (AUS2) Quittierung: POWER ON Ursache: Fehler beim Lesen der Read-Only-Daten des EEPROM auf dem Option Board. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON durchführen. - Control Unit austauschen. A01256 CU: Option Board EEPROM Read-Write-Daten fehlerhaft...
  • Seite 897 Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Der Firmware-Update zu mindestens einer DRIVE-CLiQ-Komponente ist aktiv. Warnwert (r2124, dezimal interpretieren): Komponentennummer der DRIVE-CLiQ-Komponente. Abhilfe: Keine notwendig. Diese Warnung verschwindet automatisch nach Abschluss der Firmware-Updates. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 898: Antriebsobjekt Nicht Betriebsfähig

    Dies ist die einzige Meldung, die bei einem deaktivierten Antriebsobjekt angezeigt wird. Abhilfe: Die Warnung verschwindet automatisch wieder bei folgenden Handlungen: - Betroffenes Antriebsobjekt aktivieren (p0105 = 1). - Betroffene Komponente wieder abziehen. Siehe auch: p0105 (Antriebsobjekt aktivieren/deaktivieren) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 899: Deaktivierte Komponente Wieder Vorhanden

    Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: In p0978 fehlt eine Antriebsobjektnummer. Warnwert (r2124, dezimal interpretieren): Index von p0101, unter dem die fehlende Antriebsobjektnummer ermittelt werden kann. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 900: Topologie: Antriebsobjektnummer Existiert Nicht In Konfiguration

    Index von p0978, unter dem sich der nicht erlaubte Wert befindet. Abhilfe: Setzen Sie p0009 = 1 und verändern Sie p0978: Regeln: - p0978 muss alle Antriebsobjektnummern beinhalten (p0101). - Es darf sich keine Antriebsobjektnummer wiederholen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 901: Topologie: Komponentennummer Nicht In Solltopologie Enthalten

    - bb = 05 hex = 5 dez: Mehr als 8 Terminal Modules vorhanden. - bb = 07 hex = 7 dez: Komponententyp unbekannt. - bb = 08 hex = 8 dez: Mehr als 6 Drive-Slaves vorhanden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 902: Topologie: Mindestens Eine Komponente Keinem Antriebsobjekt Zugeordnet

    Mindestens eine Komponente ist keinem Antriebsobjekt zugeordnet. - Bei der Inbetriebnahme konnte eine Komponente nicht automatisch einem Antriebsobjekt zugeordnet werden. - Die Parameter für die Datensätze sind nicht korrekt eingestellt. Warnwert (r2124, dezimal interpretieren): Komponentennummer der nicht zugeordneten Komponente. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 903: Topologie: Zu Viele Komponenten An Einem Strang

    (z. B. SMC20, d. h. an letzter Stelle der Bestellnummer ist eine 3)). - Bei einer NX ist das entsprechende Sensor Module für ein eventuell vorhandenes zweites Messsystem an einer freien DRIVE-CLiQ-Buchse der NX anzuschließen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 904: Topologie: Maximale Anzahl Drive-Cliq-Komponenten Überschritten

    Der Fehler tritt nur auf, wenn die Inbetriebnahme der Topologie über den geräteinternen Automatismus und nicht mit Hilfe der Inbetriebnahme-Software durchgeführt wurde. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Siehe auch: r0098 (Geräte-Isttopologie), p0099 (Geräte-Solltopologie) Abhilfe: Es stehen folgende Abhilfemaßnahmen zur Auswahl, wenn keine Fehler in der Topologieerkennung selbst...

  • Seite 905: Topologie: Defekte Drive-Cliq-Komponente Vorhanden

    - DRIVE-CLiQ-Verbindung aufheben, Systeme neu starten, OALINK auf beiden Control Units installieren und in Betrieb nehmen. - Verbindung zur zweiten Control Unit aufheben und neu starten. - Bei der S120M Komponente DRIVE-CLiQ Extension die Hybridleitung vertauschen (IN/OUT). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 906: Topologie: Strangabschluss Nicht Vorhanden

    Quittierung: SOFORT Ursache: Die DRIVE-CLiQ-Performance reicht an einem Strang nicht aus, um eine gesteckte Komponente zu erkennen. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON durchführen (Aus-/Einschalten). - Komponenten auf mehrere DRIVE-CLiQ-Stränge verteilen. Hinweis: Bei dieser Topologie keine Komponenten im Betrieb ziehen und stecken.

  • Seite 907: Topologie: Isttopologie Enthält Sinumerik Und Simotion Komponenten

    Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Es wurde mindestens eine Topologieregel für den SINAMICS S120 Combi nicht eingehalten. Im Fehlerfall wird der Hochlauf des Antriebssystems angehalten und die Antriebsregelung nicht freigegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 908: Topologie: Verbindung Doppelt Zwischen Zwei Komponenten

    4: Sensor Module 5: Voltage Sensing Module 6: Terminal Module 7: DRIVE-CLiQ Hub Module 8: Controller Extension 9: Filter Module 10: Hydraulic Module 49: DRIVE-CLiQ-Komponente 50: Option Slot 60: Geber 70: DRIVE-CLiQ-Motor 71: Hydraulik Zylinder SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 909 - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diagnose (z. B. Soll-/Ist-Vergleich). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 910 - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diagnose (z. B. Soll-/Ist-Vergleich). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 911 - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diagnose (z. B. Soll-/Ist-Vergleich). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 912: Topologie: Motor Mit Drive-Cliq Falsch Gesteckt

    - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diagnose (z. B. Soll-/Ist-Vergleich). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 913: Topologie: Komponente Zusätzlich Gesteckt

    CX32 statt NX10 oder NX15 verwendet. dd = 07 hex = 7 dez: Unterschiedliche Anzahl Anschlüsse. Hinweis: Komponentenklasse ist in F01375 beschrieben. Der Hochlauf des Antriebssystems wird angehalten. In diesem Zustand kann die Antriebsregelung nicht freigegeben werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 914: Topologie: Seriennummer Unterschiedlich

    Im Warnwert werden die unterschiedlichen Anschlüsse der Komponente beschrieben. Warnwert (r2124, hexadezimal interpretieren): ddccbbaa hex: dd = Anschlussnummer in der Solltopologie (%4) cc = Anschlussnummer in der Isttopologie (%3) bb = Komponentenklasse (%2) aa = Komponentennummer (%1) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 915: Topologie: Leistungsteil Nicht Gesteckt

    - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). Hardware prüfen: - 24-V-Versorgungsspannung überprüfen. - DRIVE-CLiQ-Leitungen auf Leitungsbruch und Kontaktprobleme überprüfen. - Komponente auf Funktionsfähigkeit testen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 916: Topologie: Sensor Module Nicht Gesteckt

    In dd, cc und bb wird die Komponente beschrieben, an der die betroffene Komponente fehlt. Komponentenklasse und Anschlussnummer sind in F01375 beschrieben. Abhilfe: Topologien anpassen: - Betroffene Komponente an den richtigen Anschluss stecken (Isttopologie korrigieren). - Projekt/Parametrierung in der Inbetriebnahme-Software anpassen (Solltopologie korrigieren). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 917: Topologie: Drive-Cliq Hub Module Nicht Gesteckt

    = Komponentenklasse (%2) aa = Komponentennummer der nicht gesteckten Komponente (%1) Hinweis: In dd, cc und bb wird die Komponente beschrieben, an der die betroffene Komponente fehlt. Komponentenklasse und Anschlussnummer sind in F01375 beschrieben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 918: Topologie: Drive-Cliq-Komponente Nicht Gesteckt

    = Komponentenklasse (%2) aa = Komponentennummer der nicht gesteckten Komponente (%1) Hinweis: In dd, cc und bb wird die Komponente beschrieben, an der die betroffene Komponente fehlt. Komponentenklasse und Anschlussnummer sind in F01375 beschrieben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 919: Topologie: Motor Mit Drive-Cliq Nicht Gesteckt

    Es wurde ein PROFIdrive-Telegramm eingestellt (p0922). Eine im Telegramm enthaltene Verschaltung konnte dabei nicht hergestellt werden. Störwert (r0949, dezimal interpretieren): Parametersenke, die geändert werden sollte. Abhilfe: Andere Verschaltung herstellen. Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 920: Bico: Kein Standardtelegramm

    - r9499[0...29]: Auflistung der zugehörigen BO/CO-Parameter. Abhilfe: Die Warnung verschwindet automatisch, sobald in r9498[29] und r9499[29] keine BICO-Verschaltung (Wert = 0) eingetragen ist. Achtung: Beim wieder Aktivieren des Antriebsobjektes sind alle BICO-Verschaltungen zu überprüfen und gegebenenfalls wieder herzustellen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 921: Bico: Signalquelle Ist Nicht Float

    Die gewünschte BICO-Verschaltung wurde hergestellt. Es erfolgt jedoch eine Umrechnung zwischen BICO-Ausgang und BICO-Eingang über die Bezugswerte. Es wird zwischen unterschiedlichen Antriebsobjekten verschaltet und der BICO-Ausgang hat eine andere Normeinheit als der BICO-Eingang bzw. hat bei gleicher Normeinheit unterschiedliche Bezugswerte. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 922: Bico: Fehler Beim Schreiben Während Reconnect

    Meldungswert: Fehlerursache: %1 bin Meldungsklasse: Allgemeiner Antriebsfehler (19) Antriebsobjekt: CU_DC, CU_DC_R, CU_DC_R_S, CU_DC_S, TM150, TM15DI_DO, TM31 Reaktion: KEINE Quittierung: KEINE Ursache: Das für diesen Motor eingestellte Wartungsintervall wurde erreicht. Warnwert (r2124, dezimal interpretieren): Motordatensatznummer. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 923 Die Komponentennummer gibt die Komponente an, deren Zuleitung aus Richtung der Control Unit gestört ist. Die Warnung geht nach 5 s automatisch wieder weg, wenn keine weiteren Übertragungsfehler aufgetreten sind. Siehe auch: r9936 (DRIVE-CLiQ-Diagnose Fehlerzähler Verbindung) Abhilfe: - Entsprechende DRIVE-CLiQ-Leitung prüfen. - EMV-gerechten Schaltschrankaufbau und Leitungsverlegung prüfen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 924 PROFIsafe Telegramm nicht passend. 503: PROFIsafe Verbindung wird abgelehnt solange keine taktsynchrone Verbindung besteht (p8969). Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Busprojektierung auf der Master- und Slave-Seite überprüfen. Zu Warnwert = 1, 2: - Liste der Antriebsobjekte mit Prozessdatenaustausch prüfen (p0978).

  • Seite 925: Pb/Pn Taktsynchroner Betrieb Parametrierung Unzulässig

    Busverbindung sicherstellen und Controller in Zustand RUN setzen. Hinweis zu PROFIBUS Slave-Redundancy: Bei Betrieb an einem Y-Link ist sicherzustellen, dass in der Slave-Parametrierung "DP-Alarm-Mode = DPV1" eingestellt ist. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 926 PROFIBUS-Verbindung herstellen und PROFIBUS-Master mit zyklischem Betrieb aktivieren. Hinweis: Ist keine Kommunikation zu einer übergeordneten Steuerung vorhanden, sollte zur Unterdrückung dieser Meldung p2030 = 0 eingestellt werden. Siehe auch: p2030 (Feldbus-SS Protokollauswahl) Reaktion bei F: KEINE (AUS1) Quittierung bei F: SOFORT SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 927: Profibus: Sollwerte Nach To Empfangen

    Quittierung: KEINE Ursache: Der Bus befindet sich im Zustand Datenaustausch (Data Exchange) und über das Parametriertelegramm wurde der taktsynchrone Betrieb angewählt. Die Synchronisierung auf den vom Master vorgegebenen Takt konnte noch nicht durchgeführt werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 928: Profibus: Verbindung Zum Publisher Gestört

    Die Verbindung zu mindestens einem Publisher bei PROFIBUS Querverkehr ist gestört. Warnwert (r2124, binär interpretieren): Bit 0 = 1: Publisher mit Adresse in r2077[0], Verbindung gestört. Bit 15 = 1: Publisher mit Adresse in r2077[15], Verbindung gestört. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 929 Quittierung: SOFORT (POWER ON) Ursache: Die Synchronisation des internen Taktes auf das Global-Control-Telegramm ist fehlgeschlagen. Der interne Takt weist eine unerwartete Verschiebung auf. Abhilfe: Nur für Siemens-interne Fehlerdiagnose. Hinweis: PB: PROFIBUS PN: PROFINET Reaktion bei N: KEINE Quittierung bei N:...
  • Seite 930 Nach dem Einschalten des Antriebsystems wurde die Synchronisation zwischen Basistakt, DRIVE-CLiQ-Takt und Applikationstakt gestartet und noch nicht innerhalb der tolerierten Zeit abgeschlossen. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). Wenn der Fehler nach dem Ändern der Abtastzeiten des Antriebs auftritt, sind bei einem vorhandenen Terminal Module 31 (TM31) die Abtastzeiten (p0115, p4099) ganzzahlig zu den Antriebstakten (p0115) einzustellen.

  • Seite 931: Funktionsgenerator: Antrieb Existiert Nicht

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: POWER ON bei allen Komponenten des DO durchführen (Aus-/Einschalten). A01990 (F) USS: PZD Konfiguration fehlerhaft Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18)

  • Seite 932: Funktionsgenerator: Betriebsart Unzulässig

    Die Betriebsart für dieses Antriebsobjekt auf p1300 = 20 (Drehzahlregelung geberlos) oder p1300 = 21 (Drehzahlregelung mit Geber) ändern. Hinweis: Die Warnung wird wie folgt zurückgesetzt: - Ursache für diese Warnung beseitigen. - Funktionsgenerator erneut starten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 933: Funktionsgenerator: Drehzahlsollwert Von Antrieb Nicht Null

    Die Aufmagnetisierung ist auf einem zur Aufschaltung angegebenen Antriebsobjekt noch nicht abgeschlossen. Warnwert (r2124, dezimal interpretieren): Nummer des betreffenden Antriebsobjektes. Abhilfe: Die Aufmagnetisierung des Motors abwarten (r0056.4). Hinweis: Die Warnung wird wie folgt zurückgesetzt: - Funktionsgenerator erneut starten. Siehe auch: r0056 (Zustandswort Regelung) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 934: Funktionsgenerator: Parameter Nicht Änderbar

    A02030 Funktionsgenerator: Physikalische Adresse gleich Null Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Die angegebene physikalische Adresse hat den Wert Null. Siehe auch: p4812 (Funktionsgenerator Physikalische Adresse) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 935: Funktionsgenerator: Wert Für Offset Unzulässig

    Siehe auch: p4823 (Funktionsgenerator Bandbreite), p4830 (Funktionsgenerator Zeitscheibentakt) Abhilfe: Den Wert für die Bandbreite überprüfen und entsprechend anpassen. Hinweis: Die Warnung wird wie folgt zurückgesetzt: - Ursache für diese Warnung beseitigen. - Funktionsgenerator erneut starten. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 936: Trace: Start Nicht Möglich

    KEINE Quittierung: KEINE Ursache: Der Wert für die Aufzeichnungsdauer ist zu klein. Das Minimum ist der doppelte Wert des Aufzeichnungstaktes. Siehe auch: p4721 (Trace Aufzeichnungsdauer) Abhilfe: Wert für die Aufzeichnungsdauer überprüfen und entsprechend anpassen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 937: Trace: Aufzeichnungstakt Zu Klein

    Abhilfe: Den Takt einer vorhandenen Zeitscheibe mit einer Zykluszeit >= 4 ms eingeben oder die Anzahl der Aufzeichnungskanäle auf 4 pro Trace reduzieren. Die Zeitscheiben können über p7901 ausgelesen werden. Siehe auch: r7901 (Abtastzeiten) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 938: Trace: Aufzuzeichnendes Signal Fehlt

    Der angegebene Datentyp für die Signalauswahl über physikalische Adresse ist ungültig. Siehe auch: p4711 (Trace Triggersignal), p4730 (Trace Aufzuzeichnendes Signal 0), p4731 (Trace Aufzuzeichnendes Signal 1), p4732 (Trace Aufzuzeichnendes Signal 2), p4733 (Trace Aufzuzeichnendes Signal 3) Abhilfe: Gültigen Datentyp verwenden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 939: Trace: Parameter Nicht Änderbar

    Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Das Speichern der Messergebnisse eines Mehrfachtrace auf die Speicherkarte ist nicht möglich (Tracerecorder 0). Ein Mehrfachtrace wird nicht gestartet bzw. abgebrochen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 940: Mtrace 1: Mehrfachtrace Aktivieren Nicht Möglich

    Siehe auch: p4840 (MTrace Zyklus Anzahl Einstellung) Abhilfe: - Speicherkarte stecken bzw. unmounten. - Größere Speicherkarte verwenden. - Längere Tracezeit konfigurieren oder Endlostrace verwenden. - Parameter speichern während laufendem Mehrfachtrace vermeiden. - Prüfen, ob andere Funktionen gerade auf Messergebnisdateien zugreifen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 941: Trace: Speicherplatz Der Control Unit Nicht Ausreichend

    Das System konnte eine OA-Applikation nicht laden. Warnwert (r2124, hexadezimal interpretieren): Die Schnittstellenversion in der DCB-Anwenderbibliothek ist nicht kompatibel zur geladenen DCC- Standardbibliothek. Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten.

  • Seite 942: Oa: Speicher Nicht Ausreichend

    Auf dieser Control Unit sind zu viele Funktionen konfiguriert (z. B. zu viele Antriebe, Funktionsmodule, Datensätze, OA-Applikationen, Bausteine, usw.). Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Konfiguration auf dieser Control Unit ändern (z. B. weniger Antriebe, Funktionsmodule, Datensätze, OA- Applikationen, Bausteine, usw.).

  • Seite 943: Tm: Abtastzeiten Änderung

    Bei der Initialisierung des Terminal Modules, der Klemmen der Control Unit oder des Terminal Board 30 ist ein interner Softwarefehler aufgetreten. Störwert (r0949, dezimal interpretieren): yxxx dex y = Nur für Siemens-interne Fehlerdiagnose xxx = Komponentennummer (p0151) Abhilfe: - Spannungsversorgung der Control Unit aus-/einschalten.
  • Seite 944 CU_DC, CU_DC_R, CU_DC_R_S, CU_DC_S, DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Beim Hochlauf werden die Kalibrierdaten des Terminal Modules 31 (TM31) gelesen und auf Plausibilität überprüft. Es wurde mindestens ein Kalibrierdatum als ungültig erkannt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 945: Tm: Kalibrierdaten Nicht Plausibel

    Reaktion: KEINE Quittierung: KEINE Ursache: Die Filtereigenfrequenz des Drehzahlsollwertfilters (p1417) ist größer oder gleich der Shannon-Frequenz. Die Shannon-Frequenz berechnet sich nach folgender Formel: 0.5 / p4099[3] Abhilfe: Die Eigenfrequenz des Drehzahlsollwertfilters (PT2-Tiefpass) verkleinern (p1417). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 946: Tm: Modul Nicht Bereit

    42: Für eine BitOperation wurde ein Werte ungleich 0 bzw. 1 gesetzt. 43: Das Lesen des durch die BitOperation zu verändernden Parameters ist fehlgeschlagen. 51: Werkseinstellung für DEVICE darf nur auf dem DEVICE ausgeführt werden. 61: Das Setzen eines Wertes ist fehlgeschlagen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 947: Makro: Acx-File Nicht Gefunden

    Diagnoseparameter zur Anzeige der Parameter, die nicht neu gerechnet werden konnten. Siehe auch: p0596 (Technologische Einheit Bezugsgröße), p2000 (Bezugsdrehzahl), p2001 (Bezugsspannung), p2002 (Bezugsstrom), p2003 (Bezugsdrehmoment), r2004 (Bezugsleistung) Abhilfe: Den angepassten Parameterwert prüfen und gegebenenfalls korrigieren. Siehe auch: r9450 (Bezugswertänderung Parameter mit fehlgeschlagener Berechnung) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 948: Einheitenumschaltung: Parametergrenzverletzung Durch Einheitenumschaltung

    Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Der EIN/AUS1-Befehl steht an (kein 0-Signal). Der Befehl wird entweder über Binektoreingang p0840 (aktueller CDS) oder Steuerwort Bit 0 über die Steuerungshoheit beeinflusst. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 949 Technologieregler Istwert begrenzt Meldungswert: Meldungsklasse: Anwendung/Technologische Funktion gestört (17) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE) Quittierung: SOFORT Ursache: Der über Konnektoreingang p2264 verschaltete Istwert für den Technologieregler hat eine Begrenzung erreicht. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 950: Lastgetriebe: Lageverfolgung Maximaler Istwert Überschritten

    Siehe auch: p0408 (Rotatorischer Geber Strichzahl), p0419 (Feinauflösung Absolutwert Gx_XIST2 (in Bits)), p2721 (Lastgetriebe Absolutwertgeber rotatorisch Umdrehungen virtuell) Abhilfe: - Feinauflösung verringern (p0419). - Multiturnauflösung verringern (p2721). Siehe auch: p0419 (Feinauflösung Absolutwert Gx_XIST2 (in Bits)), p2721 (Lastgetriebe Absolutwertgeber rotatorisch Umdrehungen virtuell) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 951: Lastgetriebe: Lageverfolgung Linearachse Hat Maximalen Bereich Überschritten

    - Lageverfolgung Position zurücksetzen (p2720.2 = 1). - Geberinbetriebnahme abwählen (p0010 = 0). Danach ist die Störung zu quittieren und gegebenenfalls eine Justage des Absolutwertgebers durchzuführen (p2507). Siehe auch: p0010 Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 952 In den Antriebsdatensätzen den nicht zugeordneten Motordatensatz über die MDS-Nummer (p0186[0...n]) zuordnen. - Überprüfen, ob alle Motordatensätzen den Antriebsdatensätzen zugeordnet sind. - Gegebenenfalls überflüssige Motordatensätze löschen. - Gegebenenfalls neue Antriebsdatensätze anlegen und den entsprechenden Motordatensätzen zuordnen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 953: Antrieb: Komponentenzuordnung Fehlt

    Index: erste und zweite Dezimalstelle (99 für EDS keinem DDS zugeordnet) Parameternummer: dritte Dezimalstelle (1 für p0187, 2 für p0188, 3 für p0189, 4 für EDS keinem DDS zugeordnet) Antriebsnummer: vierte und fünfte Dezimalstelle SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 954 Es wurde die Zuordnung zwischen Antriebsdatensatz und Motordatensatz (p0186) oder zwischen Antriebsdatensatz und Geberdatensatz geändert (p0187). Deshalb muss eine Neuinbetriebnahme des Antriebsdatensatzes durchgeführt werden. Störwert (r0949, dezimal interpretieren): Neu in Betrieb zu nehmender Antriebsdatensatz. Abhilfe: Inbetriebnahme des im Störwert (r0949) angegebenen Antriebsdatensatzes durchführen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 955 Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Der angewählte Befehlsdatensatz ist nicht vorhanden (p0836 > p0170). Es wird keine Umschaltung des Befehlsdatensatzes durchgeführt. Siehe auch: p0810 (Befehlsdatensatz-Anwahl CDS Bit 0), r0836 (Befehlsdatensatz CDS angewählt) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 956: Antrieb: Datensatzumschaltung Nicht Möglich

    - Geber mit sinusförmiger Spur A/B einsetzen, für den die Motorpolpaarzahl (r0313) ein ganzzahliges Vielfaches der Geberstrichzahl (p0408) ist. - Pollageidentifikation aktivieren (p1982 = 1). Zu Fehlerursache = 2: - Der Quotient Polpaarzahl durch Übersetzung des Messgetriebes muss ganzzahlig sein: (p0314 * p0433) / p0432 SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 957: Antrieb Geber: Geberkonfiguration Nicht Unterstützt

    Geberdatensatznummer bb: Erstes fehlerhaftes Bit cc: Fehlerhafter Parameter cc = 0: Fehlerhafter Parameter ist p0430 cc = 1: Fehlerhafter Parameter ist p0437 cc = 2: Fehlerhafter Parameter ist r0459 dd: Reserviert (immer 0) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 958: Antrieb Geber: Konfiguration Lageverfolgung

    - Die Lageverfolgung des Lastgetriebes im selben Geberdatensatz nur aktivieren, wenn auch Getriebefaktor (p2504, p2505), Achstyp (p2720.1) und Toleranzfenster (p2722) gleich sind. Diese Parameter müssen in allen Antriebsdatensätzen, die den gleichen Motorgeber (p187) benutzen, gleich sein. Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 959: Messgetriebe: Lageverfolgung Maximaler Istwert Überschritten

    SOFORT (POWER ON) Ursache: Die angeforderte Lageverfolgung für Inkrementalgeber wird nicht unterstützt. Störwert (r0949, hexadezimal interpretieren): ccccbbaa hex aa = Geberdatensatz bb = Komponentennummer cccc = Fehlerursache cccc = 00 hex = 0 dez SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 960 Diese Warnung wird nur bei p0480[0] ungleich Null ausgegeben. Abhilfe: Geberfehler über das Gebersteuerwort quittieren (G1_STW.15 = 1). Reaktion bei F: KEINE (AUS1, AUS2, AUS3) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 961: Geber Identifizierung Aktiv

    - Bei SSI-Geber die benötigte Bedienhandlung durchführen (siehe Funktionshandbuch). - Bei Gebern, die nicht identifiziert werden können (z. B. Geber ohne EnDat-Schnittstelle) den entsprechenden Gebertyp in p0400 eintragen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3) Quittierung bei F: SOFORT SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 962 Die "Externe Warnung 1" wird von einer 1/0-Flanke über Binektoreingang p2112 ausgelöst. Siehe auch: p2112 (Externe Warnung 1) Abhilfe: Die Ursachen für diese Warnung beseitigen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT (POWER ON) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 963: Externe Warnung

    Die Bedingung für die "Externe Störung 2" steht an. Hinweis: Die "Externe Störung 2" wird von einer 1/0-Flanke über Binektoreingang p2107 ausgelöst. Siehe auch: p2107 (Externe Störung 2) Abhilfe: - Die Ursachen für diese Störung beseitigen. - Störung quittieren. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 964 Der Analog-Digital-Wandler auf dem Terminal Board 30 hat keine gewandelten Daten geliefert. Abhilfe: - Spannungsversorgung überprüfen. - Terminal Board 30 tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 965 Kommunikation zur überlagerten Steuerung gestört (9) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Die zyklischen Ist- und/oder Sollwerte wurden nicht rechtzeitig innerhalb der projektierten Zeitpunkte übertragen. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 966 500: Unzulässige PROFIsafe Konfiguration für das in p8815[1] eingestellte Interface 501: PROFIsafe Parameter fehlerhaft (z. B. F_Dest). 503: PROFIsafe Verbindung wird abgelehnt solange keine taktsynchrone Verbindung besteht (p8969). Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Empfangs-Konfigurationsdaten kontrollieren. Zu Warnwert = 1, 2: - Prüfen der Liste der Antriebsobjekte mit Prozessdatenaustausch (p0978).

  • Seite 967: Pzd Interface Hardware-Zuordnung Fehlerhaft

    Ursache: Die Zuordnung der Hardware zum PZD Interface ist fehlerhaft parametriert. Warnwert (r2124, dezimal interpretieren): 3: Zugeordnetes COMM BOARD fehlt. Siehe auch: p8839 (PZD Interface Hardware-Zuordnung) Abhilfe: Die Parametrierung überprüfen und gegebenenfalls korrigieren (p8839). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 968: Cbe20: Syntaxfehler In Konfigurationsdatei

    - Die gewünschte Schnittstellen-Konfiguration (p8940 und folgende) prüfen, gegebenenfalls richtigstellen und aktivieren (p8945). oder - Über die Maske "Ethernet-Teilnehmer bearbeiten" die Station neu taufen (z. B. mit Inbetriebnahme-Software STARTER). Siehe auch: p8945 (CBE2x Schnittstellen-Konfiguration) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 969: Lizenzierung Nicht Ausreichend

    Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: AUS1 Quittierung: SOFORT Ursache: Es ist mindestens eine lizenzpflichtige OA-Applikation nicht lizenziert. Hinweis: Informationen zu den installierten OA-Applikationen sind r4955 und p4955 zu entnehmen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 970: Lizenzierung Funktionsmodul Nicht Lizenziert

    Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: SOFORT Ursache: Beim Versuch den Kopierschutz für die Speicherkarte zu aktivieren ist ein Fehler aufgetreten. Störwert (r0949, dezimal interpretieren): 0: Es steckt keine Speicherkarte. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 971: Know-How-Schutz: Konsistenzfehler Der Geschützten Daten

    Bit 0: Phase U. Bit 1: Phase V. Bit 2: Phase W. Bit 3: Überstrom im Zwischenkreis. Hinweis: Störwert = 0 bedeutet, dass die Phase mit Überstrom nicht bekannt ist (z. B. bei Blocksize-Gerät). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 972 Leistungsteil hat Unterspannung im Zwischenkreis erkannt. - Netzausfall. - Netzspannung unterhalb des zulässigen Wertes. - Ausfall oder Störung der Netzeinspeisung. - Netzphase unterbrochen. Hinweis: Die Überwachungsschwelle für Unterspannung im Zwischenkreis wird in r0296 angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 973 Das Thyristor Control Board (TCB) des Basic Line Modules meldet einen Fehler. - Es liegt keine Netzspannung an. - Das Netzschütz ist nicht geschlossen. - Die Netzspannung ist zu gering. - Netzfrequenz außerhalb zulässigem Bereich (45 ... 66 Hz). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 974: Leistungsteil: Netzphasenausfall Im Hauptstromkreis

    - Die Kapazität des Zwischenkreis-Kondensators bildet eine Resonanzfrequenz mit der Netzinduktivität und gegebenenfalls der im Leistungsteil integrierten Drossel. - Die Sicherung einer Phase des Hauptstromkreises ist ausgefallen. - Eine Motorphase ist ausgefallen. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 975 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS2 Quittierung: SOFORT Ursache: Die Hardware Strombegrenzung in der jeweiligen Phase (siehe A30031, A30032, A30033) hat zu oft angesprochen. Die Anzahl der zulässigen Überschreitungen ist abhängig von Art und Typ des Leistungsteils. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 976 Hinweis: Ein Erdschlussfehler wird bei Leistungsteilen auch in r3113.5 abgebildet. Störwert (r0949, dezimal interpretieren): - Die Hardware-Gleichstromüberwachung hat angesprochen. - Kurzschluss am Bremswiderstand liegt vor. > 0: Betrag Summenstrom-Amplitude [20479 = r0209 * 1.4142]. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 977: Leistungsteil: Übertemperatur Chip

    - Lüftermatten prüfen. - Prüfen, ob die Umgebungstemperatur im zulässigen Bereich ist. - Motorlast prüfen. - Pulsfrequenz reduzieren, wenn höher als Nennpulsfrequenz. Achtung: Diese Störung ist erst nach Unterschreiten der Warnschwelle für die Warnung A05001 quittierbar. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 978: Leistungsteil: Vorladung Zwischenkreis Zeitüberwachung

    Bit 8: Leistungsteil hat Vorladung beendet, Bereit für Impulsfreigabe. Bit 9: STO-Klemme fehlt. Bit 10: Überstrom erkannt. Bit 11: Ankerkurzschluss aktiv. Bit 12: DRIVE-CLiQ-Fehler aktiv. Bit 13: Uce-Fehler erkannt, Transistor entsättigt wegen Überstrom/Kurzschluss. Bit 14: Unterspannung erkannt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 979: Leistungsteil: Übertemperatur Innenraum Warnung

    Die Temperatur im Innenraum des Umrichters hat den zulässigen Temperaturgrenzwert überschritten. - Unzureichende Lüftung, Lüfterausfall. - Überlast. - Umgebungstemperatur zu hoch. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Eventuell Zusatzlüfter vorsehen. - Prüfen, ob die Umgebungstemperatur im zulässigen Bereich ist. Achtung: Diese Störung ist erst nach Unterschreiten des zulässigen Temperaturgrenzwertes abzüglich 5 K quittierbar.

  • Seite 980: Leistungsteil: Hardware Strombegrenzung In Phase

    - Motordaten prüfen und gegebenenfalls die Regelungsparameter neu berechnen (p0340 = 3). Alternativ eine Motordatenidentifikation ausführen (p1910 = 1, p1960 = 1). - Schaltungsart des Motors überprüfen (Stern/Dreieck). - Motorlast überprüfen. - Anschlüsse der Leistungsleitungen überprüfen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 981 - Bei Booksize-Leistungsteilen ist die Unterspannungsschwelle 15 V. - Bei CU310-2, CUA31 und CUA32 ist die Unterspannungsschwelle 16 V. - Bei allen anderen Leistungsteilen (z. B. S120M) ist die Unterspannungsschwelle abhängig vom Leistungsteil und wird nicht angezeigt. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 982: Leistungsteil: Unterspannung 24/48 V Warnung

    Bei der Spannungsversorgung für das Leistungsteil wurde die obere Schwelle überschritten. Störwert (r0949, hexadezimal interpretieren): yyxxxx hex: yy = Kanal, xxxx = Spannung [0.1 V] yy = 0: 24-V-Spannungsversorgung yy = 1: 48-V-Spannungsversorgung Abhilfe: Spannungsversorgung des Leistungsteils prüfen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 983: Leistungsteil: Unterspannung Versorgung

    Quittierung bei F: SOFORT (POWER ON) F30050 Leistungsteil: Überspannung 24-V-Versorgung Meldungswert: Meldungsklasse: Fehler Versorgungsspannung (Unterspannung) (3) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS2 Quittierung: POWER ON Ursache: Die Spannungsüberwachung signalisiert einen Überspannungsfehler auf der Baugruppe. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 984 Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Zu Störwert = 0, 2, 3, 4: Austausch der Leistungsteilbaugruppe oder Update der EEPROM-Daten. Zu Störwert = 1: Für CU31x und CUA31 gilt: Update der Firmware \SIEMENS\SINAMICS\CODE\SAC\cu31xi.ufw (cua31.ufw) F30053 FPGA Daten fehlerhaft Meldungswert: Meldungsklasse: Hardware-/Softwarefehler (1)

  • Seite 985: Istwert-/Sollwertaufbereitung Nicht Mehr Synchron

    Die Control Unit wurde während des Betriebs vom Power Module abgezogen, obwohl die geberlosen sicheren Bewegungsüberwachungen freigegeben sind. Dies wird nicht unterstützt. Nach erneutem Aufstecken der Control Unit im laufenden Betrieb ist keine Kommunikation mehr zum Power Module möglich. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 986 - Leistungsleitungen auf Kurzschluss oder Erdfehler prüfen. - Länge der Leistungsleitungen überprüfen. - Leistungsteil tauschen. Beim Parallelschaltgerät (r0108.15 = 1) gilt zusätzlich: - Schwellen der Erdschlussüberwachung prüfen (p0287). - Einstellung der Kreisstromregelung prüfen (p7036, p7037). SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 987: Leistungsteil: Schalthandlungen Zu Häufig

    SOFORT Ursache: Auf dem Power Stack Adapter (PSA) wurde mindestens ein fehlerhafter Istwertkanal erkannt. Die fehlerhaften Istwertkanäle werden in folgendem Diagnoseparameter angezeigt. Abhilfe: Diagnoseparameter auswerten. Bei fehlerhaftem Istwertkanal die Komponenten prüfen und gegebenenfalls tauschen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 988 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS2 (AUS1, AUS3) Quittierung: SOFORT Ursache: Es ist ein CRC-Fehler beim Leistungsteil aufgetreten. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 989 Ursache: Die DRIVE-CLiQ-Kommunikation von der Control Unit zum betroffenen Leistungsteil ist fehlerhaft. Fehlerursache: 1 (= 01 hex): Checksummenfehler (CRC-Fehler). 2 (= 02 hex): Telegramm ist kürzer als im Längenbyte bzw. in der Empfangsliste angegeben. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 990: Leistungsteil Drive-Cliq: Zyklische Datenübertragung Gestört

    Meldungsklasse: Interne (DRIVE-CLiQ) Kommunikation gestört (12) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS2 Quittierung: SOFORT Ursache: Die DRIVE-CLiQ-Kommunikation von der Control Unit zu dem betroffenen Leistungsteil ist fehlerhaft. Die Daten konnten nicht gesendet werden. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 991: Leistungsteil Drive-Cliq: Fehler Unterhalb Meldeschwelle

    Der Typ des empfangenen Telegramms passt nicht zur Empfangsliste. 6 (= 06 hex): Die Adresse der Komponente im Telegramm und in der Empfangsliste stimmt nicht überein. 7 (= 07 hex): Es wird ein SYNC-Telegramm erwartet, aber das empfangene Telegramm ist keines. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 992 Synchronisationsfehler bei der alternierend zyklischen Datenübertragung. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: POWER ON durchführen (Aus-/Einschalten). Siehe auch: p9916 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Slave) SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 993 AUS1 (AUS2, AUS3, KEINE) Quittierung: POWER ON Ursache: Es ist ein interner Softwarefehler im Leistungsteil aufgetreten. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Leistungsteil tauschen. - Gegebenenfalls Firmware im Leistungsteil hochrüsten. - Hotline kontaktieren. F30851 Leistungsteil DRIVE-CLiQ (CU): Lebenszeichen fehlt...

  • Seite 994: Leistungsteil Drive-Cliq (Cu): Versorgungsspannung Ausgefallen

    Die Teilnehmer senden und empfangen nicht synchron. Fehlerursache: 26 (= 1A hex): Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt und das empfangene Telegramm ist zu früh. 33 (= 21 hex): Das zyklische Telegramm ist noch nicht eingetroffen. SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 995: Leistungsteil Drive-Cliq (Cu): Fehler Beim Senden Von Drive-Cliq-Daten

    Bei der Laufzeitmessung ist die Antwort zu spät eingetroffen. 97 (= 61 hex): Der Austausch der Kenndaten dauert zu lange. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 996: Leistungsteil Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    In einer neueren Beschreibung zur Control Unit kann gegebenenfalls die Bedeutung dieser neuen Störung nachgelesen werden. Abhilfe: - Firmware auf dem Leistungsteil gegen eine ältere Firmware tauschen (r0128). - Firmware auf der Control Unit hochrüsten (r0018). Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 997: Leistungsteil: I2C-Bus Fehler Aufgetreten

    Informationen zu Temperatursensoren sind beispielsweise in folgender Literatur zu finden: SINAMICS S120 Funktionshandbuch Antriebsfunktionen Abhilfe: - Sensor auf korrekten Anschluss überprüfen. - Sensor austauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 998: Leistungsteil: Unbekannte Warnung

    - Parameter für Nullmarkenabstand anpassen (p0424, p0425). - Bei Meldung oberhalb einer Drehzahlschwelle gegebenenfalls die Filterzeit reduzieren (p0438). - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 999: Geber 1: Nullmarke Ausgefallen

    - Prüfen, ob die Nullmarke angeschlosssen und die Signalleitungen RP und RN nicht verpolt sind. - Geberleitung tauschen. - Bei Verschmutzung der Codescheibe oder Alterung der Beleuchtung den Geber tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1000 - EMV/Leitungsschirm auflegen, Geber oder Geberleitung tauschen, Sensor Module tauschen. Zu Störwert Bit 10 = 1: - Parametrierung überprüfen (p0429.2, p0449). Zu Störwert Bit 11 = 1: - Parametrierung überprüfen (p0436). Zu Störwert Bit 12 = 1: - Parametrierung überprüfen (p0429.6). SINAMICS DCM 1000 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1001 Bei Verwendung eines SMC: Steckleitung zwischen Geber und SMC überprüfen oder SMC tauschen. Bei Verwendung eines Motors mit DRIVE-CLiQ: Motor tauschen. Zu Störwert Bit 5 = 1: Geber ist defekt. Geber tauschen, bei Motorgeber mit direktem DRIVE-CLiQ-Anschluss: Motor tauschen. SINAMICS DCM 1001 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1002: Geber 1: Fehlerbit Im Seriellen Protokoll Gesetzt

    - Sensor Module prüfen (z. B. Kontakte). Bei Messsystemen ohne Eigenlagerung gilt: - Justage des Abtastkopfes und Lagerung des Messrades prüfen. Bei Messsystemen mit Eigenlagerung gilt: - Sicherstellen, dass kein axialer Druck auf das Gebergehäuse ausgeübt wird. SINAMICS DCM 1002 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1003: Geber 1: Amplitudenfehler Überwachung Spur A + B

    Bei einem Rechteckgeber (bipolar, double ended) ist Signal A*, B* und R* nicht invertiert zu Signal A, B und R. Störwert (r0949, binär interpretieren): Bit 0 ... 15: Nur für Siemens-interne Fehlerdiagnose. Bit 16: Fehler Spur A. Bit 17: Fehler Spur B.
  • Seite 1004 Die Änderung des gegebenenfalls gemittelten Drehzahlistwertes wird in der Abtastzeit des Stromreglers überwacht. Geber 1 wird als Motorgeber verwendet und kann als Fehlerreaktion das Umschalten auf geberlosen Betrieb bewirken. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0491 (Motorgeber Störreaktion GEBER), p0492 (Rechteckgeber Drehzahldifferenz maximal je Abtastzyklus) Abhilfe: - Tachozuleitung auf Unterbrechungen überprüfen.

  • Seite 1005: Geber 1: Interne Versorgungsspannung Fehlerhaft

    Interne Referenzspannung des ASICs für den Geber 1 ist fehlerhaft. Störwert (r0949, dezimal interpretieren): 1: Referenzspannung fehlerhaft. 2: Interne Unterspannung. 3: Interne Überspannung. Abhilfe: Den Motor mit DRIVE-CLiQ bzw. das entsprechende Sensor Module tauschen. SINAMICS DCM 1005 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1006 Siehe auch: p0491 (Motorgeber Störreaktion GEBER) Abhilfe: - EMV-gerechte Verlegung der Geberleitungen und Schirmung prüfen. - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1006 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1007 - Drehsinn des eventuell als Ersatz für die Spur C/D angeschlossenen Hallsensors richtigstellen. - EMV-gerechte Verlegung der Geberleitungen prüfen. - Justage des Hallsensors prüfen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1007 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1008: Geber 1: Nullmarke Und Lage Aus Grobsynchronisation Falsch

    - Das erste Nullmarkenpaar liefert den Bezugspunkt für alle nachfolgenden Prüfungen. Die weiteren Nullmarkenpaare müssen den erwarteten Abstand zum ersten Nullmarkenpaar haben. Störwert (r0949, dezimal interpretieren): Abweichung in Quadranten (1 Strich = 4 Quadranten). Siehe auch: p0491 (Motorgeber Störreaktion GEBER) SINAMICS DCM 1008 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1009: Geber 1: Fehler Bei Lagebestimmung

    Bit 28: Multiturn System (--> F3x136, x = 1, 2, 3). Bit 29: Multiturn Power Down (--> F3x136, x = 1, 2, 3). Bit 30: Multiturn Overflow/Underflow (--> F3x136, x = 1, 2, 3). Bit 31: Multiturn Batterie (reserviert). SINAMICS DCM 1009 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1010: Geber 1: Fehler Bei Bestimmung Der Multiturn-Information

    Ein EnDat 2.2-Geber darf nur im Zustand "Parken" abgezogen und gesteckt werden. Falls ein EnDat 2.2-Geber nicht im Zustand "Parken" abgezogen wurde, ist nach Stecken des Gebers zur Fehlerquittierung ein POWER ON (Aus-/Einschalten) notwendig. SINAMICS DCM 1010 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1011 Der Geber verwendet zur Sicherung der Multiturn-Information im ausgeschalteten Zustand eine Batterie. Die Batteriespannung reicht nicht mehr aus, um die Multiturn-Information weiterhin zu puffern. Abhilfe: Batterie tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1011 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1012 Siehe auch: p0408 (Rotatorischer Geber Strichzahl) Abhilfe: - Drehzahl verringern. - Geber mit kleinerer Strichzahl verwenden (p0408). Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1012 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1013 3: Der Betrag der Eingangsspannung hat die Bereichsgrenze überschritten (p4676). Abhilfe: Zu Störwert = 1: - Die Ausgangsspannung des Analogsensors überprüfen. Zu Störwert = 2: - Einstellung der Spannung pro Geberperiode überprüfen (p4675). SINAMICS DCM 1013 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1014 - Parameter für Nullmarkenabstand anpassen (p0424, p0425). - Geber bzw. Geberleitung tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1014 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1015 Die aktuelle Funktionsreserve eines Gebers kann über r4651 angezeigt werden. Siehe auch: p4650 (Geber Funktionsreserve Komponentennummer), r4651 (Geber Funktionsreserve) Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT SINAMICS DCM 1015 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1016 = 1: Bit 0: Signalamplitude außerhalb des Regelbereiches. Bit 1: Fehler Multiturn-Interface. Bit 2: Interner Datenfehler (Singleturn/Multiturn nicht einschrittig). Bit 3: Fehler EEPROM-Interface. Bit 4: SAR_Wandlerfehler. Bit 5: Fehler bei der Registerdatenübertragung. SINAMICS DCM 1016 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1017: Geber 1: Amplitudenfehler Spur C Oder D (C^2 + D^2)

    - Geber bzw. Geberleitung tauschen. - Sensor Module prüfen (z. B. Kontakte). - Hallsensor-Box prüfen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1017 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1018: Geber 1: Amplitudenwarnung Spur A Oder B (A^2 + B^2)

    Bei einem HTL/TTL-Geber hat die Drehzahldifferenz zwischen zwei Abtastzyklen den Wert in p0492 überschritten. Die Änderung des gegebenenfalls gemittelten Drehzahlistwertes wird in der Abtastzeit des Stromreglers überwacht. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0492 (Rechteckgeber Drehzahldifferenz maximal je Abtastzyklus) Abhilfe: - Tachozuleitung auf Unterbrechungen überprüfen.

  • Seite 1019: Geber 1: Spur A Oder B Außerhalb Toleranz

    Sensor Module anszuschließen (A mit A* und B mit B* vertauschen) bzw. bei einem programmierbaren Geber den Nullpunktoffset der Position kontrollieren. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1019 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1020: Geber 1: Impulszahl Rechteckgeber Außerhalb Toleranzband

    - EMV-gerechte Verlegung der Geberleitungen prüfen. - Justage des Hallsensors prüfen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1020 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1021: Geber 1: Rotorlageadaption Korrigiert Abweichung

    Reaktion: KEINE Quittierung: KEINE Ursache: Der Geber verwendet zur Sicherung der Multiturn-Information im ausgeschalteten Zustand eine Batterie. Bei einem weiteren Rückgang der Batteriespannung kann die Multiturn-Information nicht mehr gepuffert werden. Abhilfe: Batterie tauschen. SINAMICS DCM 1021 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1022: Geber 1: Unipolar Cd Signalpegel Außerhalb Spezifikation

    Zu Warnwert = 2: - Einstellung der Spannung pro Geberperiode überprüfen (p4673). Zu Warnwert = 3: - Einstellung der Bereichsgrenze überprüfen und gegebenenfalls erhöhen (p4676). Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1022 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1023: Geber 1: Analogsensor Kanal B Ausgefallen

    Zu Warnwert = 1: - LVDT-Übersetzungsverhältnis überprüfen (p4678). - Anschluss des Referenzsignals an Spur B überprüfen. Zu Warnwert = 2: - Koeffizienten der Kennlinie überprüfen (p4663 ... p4666). Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1023 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1024 Störwert (r0949, dezimal interpretieren): Abweichung zur letzten Geberposition in Inkrementen des Absolutwertes. Das Vorzeichen kennzeichnet die Verfahrrichtung. Hinweis: Die gefundene Abweichung wird auch in r0477 angezeigt. Siehe auch: p0413 (Messgetriebe Lageverfolgung Toleranzfenster), r0477 (Messgetriebe Lagedifferenz) SINAMICS DCM 1024 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1025 Sicherer Überwachungskanal hat Fehler erkannt (10) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Das Fehlerwort des DRIVE-CLiQ-Gebers liefert gesetzte Fehlerbits. Störwert (r0949, binär interpretieren): Bit x = 1: Wirksamkeitstest x ist fehlgeschlagen. Abhilfe: Geber tauschen. SINAMICS DCM 1025 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1026 SOFORT Ursache: Es ist ein Zeitscheibenüberlauf bei Geber 1 aufgetreten. Störwert (r0949, hexadezimal interpretieren): yx hex: y = Betroffene Funktion (Siemens-interne Fehlerdiagnose), x = Betroffene Zeitscheibe x = 9: Zeitscheibenüberlauf der schnellen (Stromreglertakt)-Zeitscheibe. x = A: Zeitscheibenüberlauf der mittleren Zeitscheibe.
  • Seite 1027 Bit 0, 1: Initialisierung des Gebers bei drehendem Motor fehlgeschlagen (Abweichung von Grob- und Feinlage in Geberstriche/4). Bit 2: Mittenspannungsanpassung für Spur A ist fehlgeschlagen. Bit 3: Mittenspannungsanpassung für Spur B ist fehlgeschlagen. Bit 4: Mittenspannungsanpassung für Beschleunigungseingang ist fehlgeschlagen. SINAMICS DCM 1027 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1028 - Es wurde der Motor mit eingebautem und justiertem Geber getauscht. Ursache 4: - Es wurde ein Firmware-Update auf eine Version durchgeführt, die eine Prüfung der Geberseriennummer durchführt. Hinweis: Mit Lageregelung wird die Seriennummer beim Start der Justage (p2507 = 2) übernommen. SINAMICS DCM 1028 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1029 GEBER (IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Das Fehlerwort des DRIVE-CLiQ Gebers liefert gesetzte Fehlerbits. Störwert (r0949, binär interpretieren): Bit 0: ALU watchdog hat ausgelöst. Bit 1: ALU hat Lebenszeichenfehler entdeckt. Abhilfe: Geber tauschen. SINAMICS DCM 1029 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1030: Geber 1 Drive-Cliq: Zyklische Datenübertragung Gestört

    Die DRIVE-CLiQ-Kommunikation von der Control Unit zum betroffenen Geber ist fehlerhaft. Die Teilnehmer senden und empfangen nicht synchron. Fehlerursache: 33 (= 21 hex): Das zyklische Telegramm ist noch nicht eingetroffen. 34 (= 22 hex): Zeitfehler in der Empfangsliste des Telegramms. SINAMICS DCM 1030 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1031 Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Siehe auch: p0491 (Motorgeber Störreaktion GEBER) SINAMICS DCM 1031 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1032: Geber 1 Drive-Cliq: Fehler Unterhalb Meldeschwelle

    64 (= 40 hex): Zeitfehler in der Sendeliste des Telegramms. 65 (= 41 hex): Der Telegrammtyp stimmt nicht mit der Sendeliste überein. 66 (= 42 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. SINAMICS DCM 1032 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1033: Geber 1: Geberauswertung Softwarefehler Intern

    16002: DRIVE-CLiQ-Geber HISI/SISI-Initialisierung fehlerhaft. 16003: DRIVE-CLiQ-Geber Safety-Initialisierung fehlerhaft. 16004: DRIVE-CLiQ-Geber Systemfehler intern. Siehe auch: p0491 (Motorgeber Störreaktion GEBER) Abhilfe: - Sensor Module tauschen. - Gegebenenfalls Firmware im Sensor Module hochrüsten. - Hotline kontaktieren. SINAMICS DCM 1033 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1034 17 (= 11 hex): CRC-Fehler und das empfangene Telegramm ist zu früh. 18 (= 12 hex): Telegramm ist kürzer als im Längenbyte bzw. in der Empfangsliste angegeben und das empfangene Telegramm ist zu früh. SINAMICS DCM 1034 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1035 Interne (DRIVE-CLiQ) Kommunikation gestört (12) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: GEBER (IASC/DCBRK, KEINE) Quittierung: SOFORT Ursache: Die DRIVE-CLiQ-Kommunikation vom betroffenen Sensor Module (Geber 1) zur Control Unit ist fehlerhaft. Die Teilnehmer senden und empfangen nicht synchron. SINAMICS DCM 1035 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1036 Quittierung: SOFORT Ursache: Auf der betroffenen DRIVE-CLiQ-Komponente (Sensor Module für Geber 1) wurde ein Fehler erkannt. Eine fehlerhafte Hardware kann nicht ausgeschlossen werden. Fehlerursache: 32 (= 20 hex): Fehler im Header des Telegramms. SINAMICS DCM 1036 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1037: Geber 1 Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    Die Eigenschaften der durch den Störwert angegebenen DRIVE-CLiQ-Komponente (Sensor Module für Geber 1) haben sich gegenüber dem Hochlauf in inkompatibler Weise geändert. Eine Ursache kann z. B. das Tauschen einer DRIVE-CLiQ-Leitung oder DRIVE-CLiQ-Komponente sein. Störwert (r0949, dezimal interpretieren): Komponentennummer. SINAMICS DCM 1037 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1038 KEINE Quittierung: KEINE Ursache: Fehler beim Bedienen des internen SPI-Busses. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Sensor Module tauschen. - Gegebenenfalls die Firmware im Sensor Module hochrüsten. - Hotline kontaktieren. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP2)

  • Seite 1039: Geber 1: Fehlparametrierung

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Sensor Module tauschen. - Gegebenenfalls die Firmware im Sensor Module hochrüsten. - Hotline kontaktieren. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP2)

  • Seite 1040: Geber 1: Gerätekombination Nicht Zulässig

    (r0483), der nicht mehr innerhalb von 32 Bit dargestellt werden kann. Abhilfe: Zu Warnwert = 1: Keine Umparametrierung zwischen Störung/Warnung durchführen. Zu Warnwert = 419: Feinauflösung verringern (p0419) oder Überwachung deaktivieren (p0437.25), falls nicht der gesamte Multiturnbereich benötigt wird. SINAMICS DCM 1040 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1041: Geber 1: Fehler Bei Parametrierung

    2 (= 02 hex): Gemessener Widerstand zu klein (PTC: R < 20 Ohm, KTY: R < 50 Ohm). Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Kanalnummer, xx = Fehlerursache Siehe auch: p0491 (Motorgeber Störreaktion GEBER)

  • Seite 1042: Geber 1: Spindelsensor S1 Spannung Fehlerhaft

    In der TXT-Datei sind folgende Informationen enthalten: - Anzeige der zuletzt geschriebenen BIN-Datei. - Anzahl der noch möglichen Schreibvorgänge (von 10000 abwärts). Hinweis: Die Auswertung der BIN-Dateien kann nur Siemens-intern erfolgen. Abhilfe: Keine notwendig. Die Warnung verschwindet automatisch. Der Datalogger ist bereit zur Aufzeichnung des nächsten Fehlerfalls.

  • Seite 1043: Geber 1: Unbekannte Warnung

    - Parameter für Nullmarkenabstand anpassen (p0424, p0425). - Bei Meldung oberhalb einer Drehzahlschwelle gegebenenfalls die Filterzeit reduzieren (p0438). - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1043 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1044: Geber 2: Nullmarke Ausgefallen

    - Prüfen, ob die Nullmarke angeschlosssen und die Signalleitungen RP und RN nicht verpolt sind. - Geberleitung tauschen. - Bei Verschmutzung der Codescheibe oder Alterung der Beleuchtung den Geber tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1044 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1045 - Parametrierung überprüfen (p0429.2, p0449). Zu Störwert Bit 11 = 1: - Parametrierung überprüfen (p0436). Zu Störwert Bit 12 = 1: - Parametrierung überprüfen (p0429.6). Zu Störwert Bit 13 = 1: - Datenleitung überprüfen. SINAMICS DCM 1045 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1046 Geber ist defekt. Geber tauschen, bei Motorgeber mit direktem DRIVE-CLiQ-Anschluss: Motor tauschen. Zu Störwert Bit 6 = 1: Batteriewechsel erforderlich (nur bei Geber mit Batteriepufferung). Bei yyyy = 1: Geber ist defekt. Geber tauschen. SINAMICS DCM 1046 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1047: Geber 2: Fehlerbit Im Seriellen Protokoll Gesetzt

    - Justage des Abtastkopfes und Lagerung des Messrades prüfen. Bei Messsystemen mit Eigenlagerung gilt: - Sicherstellen, dass kein axialer Druck auf das Gebergehäuse ausgeübt wird. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1047 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1048: Geber 2: Amplitudenfehler Überwachung Spur A + B

    Bei einem Rechteckgeber (bipolar, double ended) ist Signal A*, B* und R* nicht invertiert zu Signal A, B und R. Störwert (r0949, binär interpretieren): Bit 0 ... 15: Nur für Siemens-interne Fehlerdiagnose. Bit 16: Fehler Spur A. Bit 17: Fehler Spur B.

  • Seite 1049: Geber 2: Drehzahldifferenz Außerhalb Toleranz

    Bei einem HTL/TTL-Geber hat die Drehzahldifferenz über mehrere Abtastzyklen den Wert in p0492 überschritten. Die Änderung des gegebenenfalls gemittelten Drehzahlistwertes wird in der Abtastzeit des Stromreglers überwacht. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0492 (Rechteckgeber Drehzahldifferenz maximal je Abtastzyklus) Abhilfe: - Tachozuleitung auf Unterbrechungen überprüfen.
  • Seite 1050 - Sensor Module Eigenschaften vorhanden (r0459.31 = 1). - Überwachung aktiviert (p0437.31 = 1). Abhilfe: - EMV-gerechte Verlegung der Geberleitungen und Schirmung überprüfen. - Steckverbindungen und Kontakte überprüfen. - Kurzschluss einer Signalleitung mit Masse oder Betriebsspannung überprüfen. - Geberleitung tauschen. SINAMICS DCM 1050 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1051: Geber 2: Amplitudenfehler Spur A Oder B Übersteuert

    Die Analogwerte des Amplitudenfehlers sind nicht zeitgleich zur Fehlerauslösung der Hardware des Sensor Modules. Abhilfe: - EMV-gerechte Verlegung der Geberleitungen und Schirmung prüfen. - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1051 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1052: Geber 2: Nullmarke Und Lage Aus Grobsynchronisation Falsch

    - Bei Hallsensor als Ersatz für Spur C/D den Anschluss kontrollieren. - Anschluss von Spur C oder Spur D kontrollieren. - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1052 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1053: Geber 2: Abweichung Lage Inkrementell/Absolut Zu Groß

    Bit 1: F2 (Safety Statusanzeige). Bit 2: Reserviert (Beleuchtung). Bit 3: Reserviert (Signalamplitude). Bit 4: Reserviert (Positionswert). Bit 5: Reserviert (Überspannung). Bit 6: Reserviert (Unterspannung) / Hardware-Fehler EnDat-Versorgung (--> F3x110, x = 1, 2, 3). SINAMICS DCM 1053 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1054: Geber 2: Fehler Bei Bestimmung Der Multiturn-Information

    Bit 9: Reserviert / Überspannung EnDat-Versorgung (--> F3x110, x = 1, 2, 3). Bit 11: Reserviert / Interner Kommunikationsfehler (--> F3x110, x = 1, 2, 3). Bit 12: Reserviert / Interner Kommunikationsfehler (--> F3x110, x = 1, 2, 3). SINAMICS DCM 1054 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1055 Geber 2: Interner Fehler bei Bestimmung der Multiturninformation Meldungswert: Fehlerursache: %1 bin Meldungsklasse: Hardware-/Softwarefehler (1) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Im DRIVE-CLiQ-Geber ist ein Fehler bei der Lagebestimmung aufgetreten. SINAMICS DCM 1055 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1056 Geber 2: Geberdrehzahl für Initialisierung zu hoch Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE, STOP2) Quittierung: IMPULSSPERRE Ursache: Die Geberdrehzahl ist während der Initialisierung des Sensor Modules zu hoch. SINAMICS DCM 1056 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1057 Die Eingangsspannung vom Analogsensor liegt außerhalb der erlaubten Grenzen. Störwert (r0949, dezimal interpretieren): 1: Eingangsspannung außerhalb des erfassbaren Messbereichs. 2: Eingangsspannung außerhalb des eingestellten Messbereichs (p4673). 3: Der Betrag der Eingangsspannung hat die Bereichsgrenze überschritten (p4676). SINAMICS DCM 1057 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1058: Geber 2: Analogsensor Lagewert Überschreitet Grenzwert

    - Anschluss des Referenzsignals an Spur B überprüfen. Zu Störwert = 2: - Koeffizienten der Kennlinie überprüfen (p4663 ... p4666). Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1058 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1059 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE, STOP2) Quittierung: SOFORT (POWER ON) Ursache: Die Geberauswertung bei einem Motor mit DRIVE-CLiQ hat eine unzulässige Temperatur erkannt. Die Fehlerschwelle liegt bei 125 °C. SINAMICS DCM 1059 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1060: Geber 2: Funktionsgrenze Erreicht

    - EMV-gerechte Verlegung der Geberleitungen prüfen. - Steckverbindungen überprüfen. - Geber tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1060 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1061 - EMV-gerechte Verlegung der Geberleitungen prüfen. - Steckverbindungen überprüfen. - Geber tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1061 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1062: Geber 2: Amplitudenfehler Spur C Oder D (C^2 + D^2)

    Nominal liegen die Signalpegel bei 2900 mV (2.0 Veff). Die Auslöseschwelle liegt bei < 1414 mV (1.0 Veff). Ein Signalpegel von 2900 mV Scheitelwert entspricht dem Zahlenwert 3333 hex = 13107 dez. Hinweis: Die Analogwerte des Amplitudenfehlers sind nicht zeitgleich zur Fehlerauslösung der Hardware des Sensor Modules. SINAMICS DCM 1062 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1063: Geber 2: Drehzahldifferenz Je Abtastrate Überschritten

    Bei einem HTL/TTL-Geber hat die Drehzahldifferenz zwischen zwei Abtastzyklen den Wert in p0492 überschritten. Die Änderung des gegebenenfalls gemittelten Drehzahlistwertes wird in der Abtastzeit des Stromreglers überwacht. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0492 (Rechteckgeber Drehzahldifferenz maximal je Abtastzyklus) Abhilfe: - Tachozuleitung auf Unterbrechungen überprüfen.

  • Seite 1064: Geber 2: Impulszahl Rechteckgeber Außerhalb Toleranzband

    - Parameter für Nullmarkenabstand anpassen (p0424, p0425). - Geber bzw. Geberleitung tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1064 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1065 - Geber bzw. Geberleitung tauschen. - Verschmutzung der Codescheibe oder starke Magnetfelder beseitigen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1065 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1066 - EMV-gerechte Verlegung der Geberleitungen und Schirmung prüfen. - Steckverbindungen und Kontakte überprüfen. - Sind die Spuren C/D korrekt angeschlosssen (sind die Signalleitungen CP mit CN bzw. DP mit DN vertauscht)? - Geberleitung tauschen. SINAMICS DCM 1066 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1067 Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Beim Analogsensor sind Kanal A und Kanal B nicht aktiviert. Abhilfe: - Kanal A und/oder Kanal B aktivieren (p4670). - Geberkonfiguration überprüfen (p0404.17). SINAMICS DCM 1067 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1068 - Lageverfolgung Position zurücksetzen (p0411.2 = 1). - Geberinbetriebnahme abwählen (p0010 = 0). Danach ist die Störung zu quittieren und eine Justage des Absolutwertgebers durchzuführen. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1068 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1069 - Lageverfolgung Position zurücksetzen (p0411.2 = 1). - Geberinbetriebnahme abwählen (p0010 = 0). Danach ist die Störung zu quittieren und eine Justage des Absolutwertgebers durchzuführen. Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1069 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1070 Reaktion: AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE) Quittierung: SOFORT Ursache: Es ist ein Zeitscheibenüberlauf bei Geber 2 aufgetreten. Störwert (r0949, hexadezimal interpretieren): yx hex: y = Betroffene Funktion (Siemens-interne Fehlerdiagnose), x = Betroffene Zeitscheibe SINAMICS DCM 1070 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1071 Störwert (r0949, hexadezimal interpretieren): 01: EEPROM-Zugriff fehlerhaft. 02: Anzahl der Blöcke im EEPROM zu groß. Abhilfe: Baugruppe austauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1071 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1072: Geber 2: Initialisierung Fehlgeschlagen

    Bit 15 ohne andere Bits: Spur R prüfen, Einstellungen in p0404 prüfen. Bit 28: Leitung zwischen EnDat 2.2-Umsetzer und Messgerät überprüfen. Bit 29 ... 31: Defektes Messgerät tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1072 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1073 AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Das Fehlerwort des DRIVE-CLiQ Gebers liefert gesetzte Fehlerbits. Störwert (r0949, binär interpretieren): Bit 0: ALU watchdog hat ausgelöst. Bit 1: ALU hat Lebenszeichenfehler entdeckt. Abhilfe: Geber tauschen. SINAMICS DCM 1073 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1074: Geber 2 Drive-Cliq: Zyklische Datenübertragung Gestört

    Fehlerursache: 33 (= 21 hex): Das zyklische Telegramm ist noch nicht eingetroffen. 34 (= 22 hex): Zeitfehler in der Empfangsliste des Telegramms. 64 (= 40 hex): Zeitfehler in der Sendeliste des Telegramms. SINAMICS DCM 1074 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1075 Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - DRIVE-CLiQ-Verdrahtung überprüfen (Leitungsbruch, Kontakte, ...). - EMV-gerechten Schaltschrankaufbau und Leitungsverlegung prüfen. - Eventuell andere DRIVE-CLiQ-Buchse verwenden (p9904). - Betroffene Komponente austauschen. SINAMICS DCM 1075 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1076: Geber 2 Drive-Cliq: Fehler Unterhalb Meldeschwelle

    65 (= 41 hex): Der Telegrammtyp stimmt nicht mit der Sendeliste überein. 66 (= 42 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 67 (= 43 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. SINAMICS DCM 1076 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1077 16004: DRIVE-CLiQ-Geber Systemfehler intern. Abhilfe: - Sensor Module tauschen. - Gegebenenfalls Firmware im Sensor Module hochrüsten. - Hotline kontaktieren. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1077 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1078: Geber 2 Drive-Cliq (Cu): Lebenszeichen Fehlt

    Telegramm ist kürzer als im Längenbyte bzw. in der Empfangsliste angegeben und das empfangene Telegramm ist zu früh. 19 (= 13 hex): Telegramm ist länger als im Längenbyte bzw. in der Empfangsliste angegeben und das empfangene Telegramm ist zu früh. SINAMICS DCM 1078 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1079: Geber 2 Drive-Cliq (Cu): Versorgungsspannung Ausgefallen

    Die DRIVE-CLiQ-Kommunikation vom betroffenen Sensor Module (Geber 2) zur Control Unit ist fehlerhaft. Die Teilnehmer senden und empfangen nicht synchron. Fehlerursache: 26 (= 1A hex): Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt und das empfangene Telegramm ist zu früh. SINAMICS DCM 1079 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1080 Hardware kann nicht ausgeschlossen werden. Fehlerursache: 32 (= 20 hex): Fehler im Header des Telegramms. 35 (= 23 hex): Empfangsfehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 66 (= 42 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. SINAMICS DCM 1080 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1081: Geber 2 Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    - Bei einem Komponententausch gleichen Komponententyp und wenn möglich gleiche Firmware-Version verwenden. - Bei einem Leitungstausch nur Leitungen mit möglichst gleicher Länge verwenden (maximale Leitungslänge beachten). Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1081 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1082: Geber 2: Unbekannte Störung

    KEINE Quittierung: KEINE Ursache: Fehler beim Bedienen des internen SPI-Busses. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Sensor Module tauschen. - Gegebenenfalls die Firmware im Sensor Module hochrüsten. - Hotline kontaktieren. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP2)

  • Seite 1083: Geber 2: Fehlparametrierung

    - Polpaarzahl und Messgetriebe-Übersetzung überprüfen. Der Quotient "Polpaarzahl" durch "Messgetriebe- Übersetzung" muss kleiner gleich 1000 sein ((r0313 * p0433) / p0432 <= 1000). Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1083 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1084 Zu Warnwert = 419: Feinauflösung verringern (p0419) oder Überwachung deaktivieren (p0437.25), falls nicht der gesamte Multiturnbereich benötigt wird. Reaktion bei F: KEINE (IASC/DCBRK) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1084 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1085: Geber 2: Fehler Bei Parametrierung

    2 (= 02 hex): Gemessener Widerstand zu klein (PTC: R < 20 Ohm, KTY: R < 50 Ohm). Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Kanalnummer, xx = Fehlerursache Abhilfe: - Geberleitung auf korrekten Typ und Anschluss überprüfen.

  • Seite 1086: Geber 2: Spindelsensor S1 Spannung Fehlerhaft

    In der TXT-Datei sind folgende Informationen enthalten: - Anzeige der zuletzt geschriebenen BIN-Datei. - Anzahl der noch möglichen Schreibvorgänge (von 10000 abwärts). Hinweis: Die Auswertung der BIN-Dateien kann nur Siemens-intern erfolgen. Abhilfe: Keine notwendig. Die Warnung verschwindet automatisch. Der Datalogger ist bereit zur Aufzeichnung des nächsten Fehlerfalls.
  • Seite 1087 Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE, STOP2) Quittierung: IMPULSSPERRE Ursache: Die Amplitude (Wurzel aus A^2 + B^2 oder |A| + |B|) bei Geber 3 überschreitet die zulässige Toleranz. SINAMICS DCM 1087 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1088 Siehe auch: p0408 (Rotatorischer Geber Strichzahl) Abhilfe: - Drehzahl verringern. - Geber mit kleinerer Strichzahl verwenden (p0408). Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1088 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1089: Geber 3: Batteriespannung Vorwarnung

    Es wird kein SYNC-Telegramm erwartet, aber das empfangene Telegramm ist eines. 9 (= 09 hex): Fehlerbit im empfangenen Telegramm ist gesetzt. 10 (= 0A hex): Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt. 11 (= 0B hex): Synchronisationsfehler bei der alternierend zyklischen Datenübertragung. SINAMICS DCM 1089 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
  • Seite 1090 Quittierung bei A: KEINE F33912 Geber 3: Gerätekombination nicht zulässig Meldungswert: Meldungsklasse: Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Die ausgewählte Gerätekombination wird nicht unterstützt. SINAMICS DCM 1090 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1091: Vsm Drive-Cliq: Fehler Unterhalb Meldeschwelle

    Das Lebenszeichenbit im empfangenen Telegramm ist nicht gesetzt. 11 (= 0B hex): Synchronisationsfehler bei der alternierend zyklischen Datenübertragung. 16 (= 10 hex): Das empfangene Telegramm ist zu früh. 32 (= 20 hex): Fehler im Header des Telegramms. SINAMICS DCM 1091 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1092: Vsm Drive-Cliq (Cu): Lebenszeichen Fehlt

    Telegramm ist länger als im Längenbyte bzw. in der Empfangsliste angegeben. 4 (= 04 hex): Die Länge des empfangenen Telegramms passt nicht zur Empfangsliste. 5 (= 05 hex): Der Typ des empfangenen Telegramms passt nicht zur Empfangsliste. SINAMICS DCM 1092 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1093: Vsm Drive-Cliq (Cu): Versorgungsspannung Ausgefallen

    0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - POWER ON durchführen (Aus-/Einschalten). - Verdrahtung der Versorgungsspannung für die DRIVE-CLiQ-Komponente überprüfen (Leitungsbruch, Kontakte, ...). - Dimensionierung der Versorgung für die DRIVE-CLiQ-Komponente überprüfen. SINAMICS DCM 1093 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1094: Vsm Drive-Cliq (Cu): Zyklische Datenübertragung Gestört

    KEINE (AUS1, AUS2) Quittierung: SOFORT Ursache: Auf der betroffenen DRIVE-CLiQ-Komponente (Voltage Sensing Module) wurde ein Fehler erkannt. Eine fehlerhafte Hardware kann nicht ausgeschlossen werden. Fehlerursache: 32 (= 20 hex): Fehler im Header des Telegramms. SINAMICS DCM 1094 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1095: Vsm Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    Störwert (r0949, dezimal interpretieren): Komponentennummer. Abhilfe: - POWER ON durchführen. - Bei einem Komponententausch gleichen Komponententyp und wenn möglich gleiche Firmware-Version verwenden. - Bei einem Leitungstausch nur Leitungen mit möglichst gleicher Länge verwenden (maximale Leitungslänge beachten). SINAMICS DCM 1095 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1096: Tm: Temperatur Stör-/Warnschwelle Kanal 0 Überschritten

    - Temperatursensor unter p4102[1] - Hysterese (5 K, bei TM150 einstellbar über p4118[0]) abkühlen. - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE SINAMICS DCM 1096 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...

  • Seite 1097: Tm: Temperatur Stör-/Warnschwelle Kanal 1 Überschritten

    - Temperatursensor unter p4102[5] - Hysterese (5 K, bei TM150 einstellbar über p4118[2]) abkühlen. - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE SINAMICS DCM 1097 Listenhandbuch (LH8), 02/2015, 6RX1800-0ED00...
