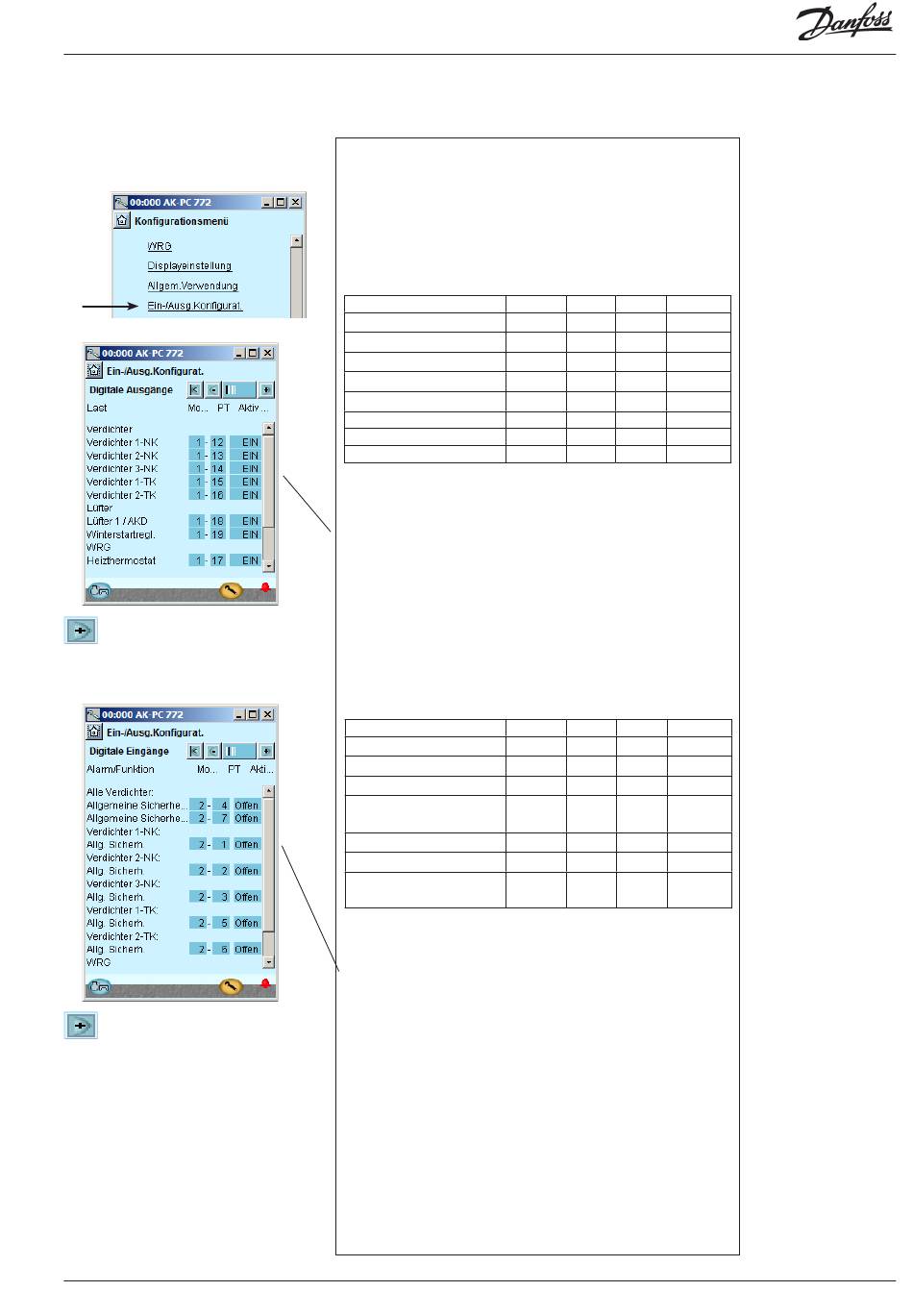

Konfiguration - fortsetzung
Konfiguration von Ein- und
Ausgängen
1. Gehen Sie zum Konfigurations-
menü
2. Wähle Ein-/Ausg. Konfiguration
3. Digitale Ausgänge konfigurieren
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. On/off Eingangsfunktionen kon-
figurieren
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-PC 772
Die nachfolgenden Schirmbilder sind abhängig von den vorhergehen-
den Definitionen. Die Schirmbilder werden zeigen, welche Anschlüsse
die vorhergehenden Einstellungen erfordern. Die Tabellen sind die
gleichen wie früher gezeigt, aber hier gruppiert:
• Digitale Ausgänge
• Digitale Eingänge
• Analoge Ausgänge
• Analoge Eingänge
Last
Verdichter 1 NK
Verdichter 2 NK
Verdichter 3 NK
Verdichter 1 TK
Verdichter 2 TK
Ventil und Umwälzpumpe hr
Lüfter
Winterstartregelung
Zur Konfiguration der digitalen Ausgänge des Reglers ist einzugeben,
welches Modul und welcher Punkt dieses Moduls jeweils daran ange-
schlossen ist.
Darüber hinaus ist für jeden Ausgang festzulegen, ob die Belastung bei
Ausgang EIN oder AUS aktiv sein soll.
Funktion
Verdichter 1 Sicherheitskreis NK
Verdichter 2 Sicherheitskreis NK
Verdichter 3 Sicherheitskreis NK
Allg. Sicherheitsfunkt. der Verdichter
NK
Verdichter 1 Sicherheitskreis TK
Verdichter 2 Sicherheitskreis TK
Allg. Sicherheitsfunkt. der Verdichter
TK
Zur Konfiguration der digitalen Eingänge des Reglers ist einzugeben,
welches Modul und welcher Punkt dieses Moduls jeweils daran ange-
schlossen ist.
Darüber hinaus ist für jeden Eingang festzulegen, ob die Belastung bei
Ausgang Zurück oder Offen aktiv sein soll.
Hier wurde für alle Sicherheitskreise Offen gewählt. D.h., der Regler
empfängt Signal bei Normalbetrieb und registriert es als einen Fehler,
wenn das Signal unterbrochen wird.
Leistungsregler RS8GU203 © Danfoss 2015-03
Ausgang
Modul
Punkt
Aktiv bei
DO1
1
12
DO2
1
13
DO3
1
14
DO4
1
15
DO5
1
16
D06
1
17
DO7
1
18
DO8
1
19
Eingang
Modul
Punkt
Aktiv bei
AI1
2
1
Offen
AI2
2
2
Offen
AI3
2
3
Offen
AI4
2
4
Offen
AI5
2
5
Offen
AI6
2
6
Offen
AI7
2
7
Offen
3 - Ausgänge
Die möglichen Funktionen
sind wie folgt:
Verdichter 1
Entlastung 1-1
Entlastung 1-2
Entlastung 1-3
Verdichter. 2 und 3
Parallel-Verdichter Freig
Einspritz. Saugleitung
Injection ON
Lüfter 1 / AKD
Lüfter 2 - 4
HD Regelung
Wärmerückgewinnung
Alarm
ON
In Bebrieb
ON
Thermostat 1
ON
Pressostat 1
Spannungseingang1
ON
PI 1
ON
ON
4 - Digitale Eingänge
ON
Die möglichen Funktionen
ON
sind wie folgt:
Ext. Hauptschalter
Ext. Verdichterstopp
Ext. power loss
Nachtverschiebung
Lastbegrenzung 1
Lastbegrenzung 2
Alle Verdichter:
Gem. sicherheit
Verd. 1
Öldruck schutz
Überspannung schutz
Motortemperatur schutz
Druckgastemp. schutz
Abgangsdruck schutz
Allg. sicheheti
AKD comp. Fehler
Do für Verd. 2 und 3
Lüfter 1 Sicherheit
Do für Lüfter 2 und 3
AKD Verfl.. Sicherheit
Verdichter entsparren
Parallel Verdichter läuft
Wärmerückgewinnung
DI 1 Alarm Eingang
DI 2-10 ...
PI-1 Di ref
External DI PI-1
73
