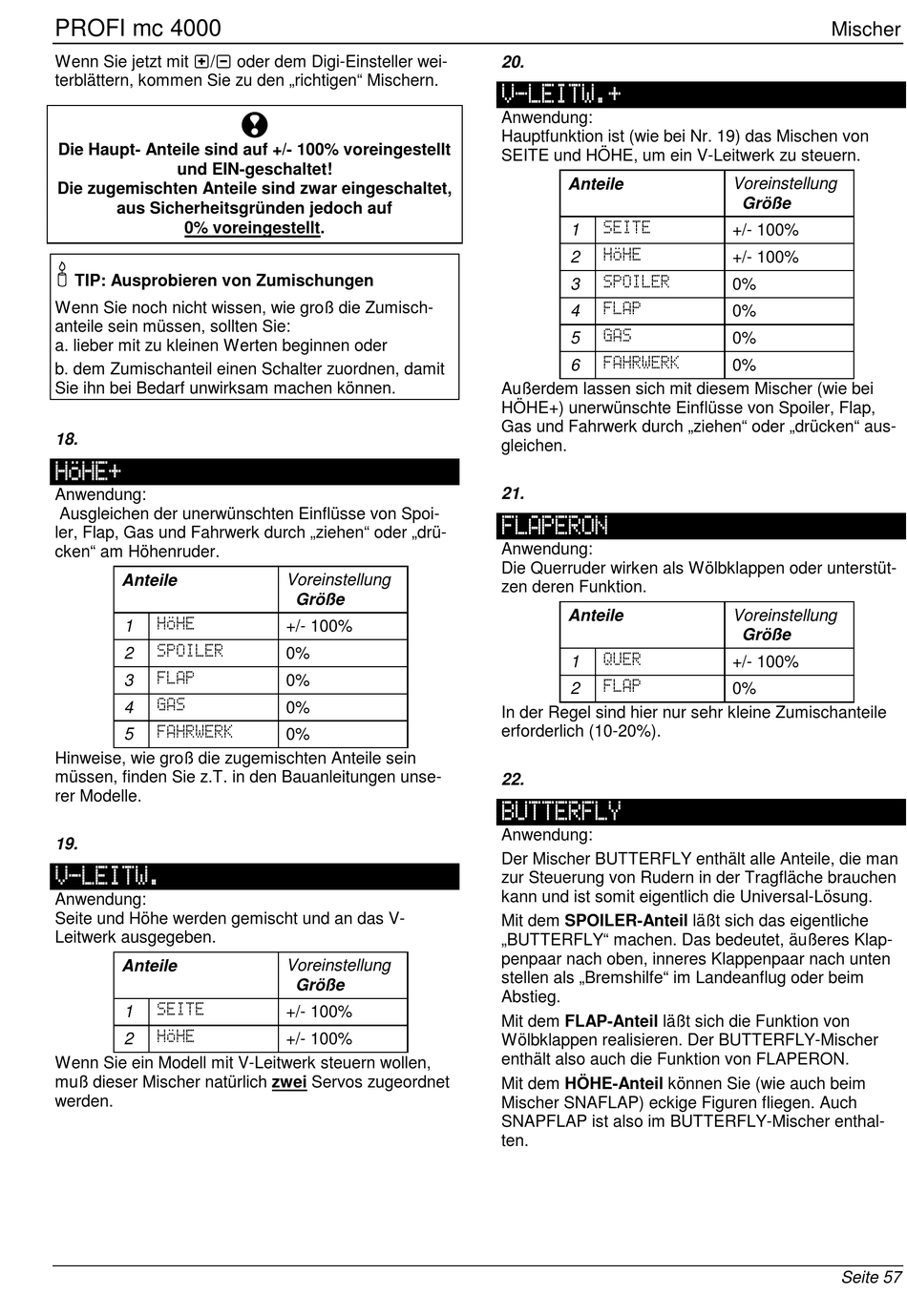

PROFI mc 4000
Wenn Sie jetzt mit q/n oder dem Digi-Einsteller wei-
terblättern, kommen Sie zu den „richtigen" Mischern.
Die Haupt- Anteile sind auf +/- 100% voreingestellt
und EIN-geschaltet!
Die zugemischten Anteile sind zwar eingeschaltet,
aus Sicherheitsgründen jedoch auf
0% voreingestellt.
TIP: Ausprobieren von Zumischungen
Wenn Sie noch nicht wissen, wie groß die Zumisch-
anteile sein müssen, sollten Sie:
a. lieber mit zu kleinen Werten beginnen oder
b. dem Zumischanteil einen Schalter zuordnen, damit
Sie ihn bei Bedarf unwirksam machen können.
18.
HÖHE+
Anwendung:
Ausgleichen der unerwünschten Einflüsse von Spoi-
ler, Flap, Gas und Fahrwerk durch „ziehen" oder „drü-
cken" am Höhenruder.
Anteile
HÖHE
1
SPOILER
2
FLAP
3
GAS
4
FAHRWERK
5
Hinweise, wie groß die zugemischten Anteile sein
müssen, finden Sie z.T. in den Bauanleitungen unse-
rer Modelle.
19.
V-LEITW.
Anwendung:
Seite und Höhe werden gemischt und an das V-
Leitwerk ausgegeben.
Anteile
SEITE
1
HÖHE
2
Wenn Sie ein Modell mit V-Leitwerk steuern wollen,
muß dieser Mischer natürlich zwei Servos zugeordnet
werden.
!
Voreinstellung
Größe
+/- 100%
0%
0%
0%
0%
Voreinstellung
Größe
+/- 100%
+/- 100%
20.
V-LEITW.+
Anwendung:
Hauptfunktion ist (wie bei Nr. 19) das Mischen von
SEITE und HÖHE, um ein V-Leitwerk zu steuern.
Anteile
SEITE
1
HÖHE
2
SPOILER
3
FLAP
4
GAS
5
FAHRWERK
6
Außerdem lassen sich mit diesem Mischer (wie bei
HÖHE+) unerwünschte Einflüsse von Spoiler, Flap,
Gas und Fahrwerk durch „ziehen" oder „drücken" aus-
gleichen.
21.
FLAPERON
Anwendung:
Die Querruder wirken als Wölbklappen oder unterstüt-
zen deren Funktion.
Anteile
QUER
1
FLAP
2
In der Regel sind hier nur sehr kleine Zumischanteile
erforderlich (10-20%).
22.
BUTTERFLY
Anwendung:
Der Mischer BUTTERFLY enthält alle Anteile, die man
zur Steuerung von Rudern in der Tragfläche brauchen
kann und ist somit eigentlich die Universal-Lösung.
Mit dem SPOILER-Anteil läßt sich das eigentliche
„BUTTERFLY" machen. Das bedeutet, äußeres Klap-
penpaar nach oben, inneres Klappenpaar nach unten
stellen als „Bremshilfe" im Landeanflug oder beim
Abstieg.
Mit dem FLAP-Anteil läßt sich die Funktion von
Wölbklappen realisieren. Der BUTTERFLY-Mischer
enthält also auch die Funktion von FLAPERON.
Mit dem HÖHE-Anteil können Sie (wie auch beim
Mischer SNAFLAP) eckige Figuren fliegen. Auch
SNAPFLAP ist also im BUTTERFLY-Mischer enthal-
ten.
Mischer
Voreinstellung
Größe
+/- 100%
+/- 100%
0%
0%
0%
0%
Voreinstellung
Größe
+/- 100%
0%
Seite 57
