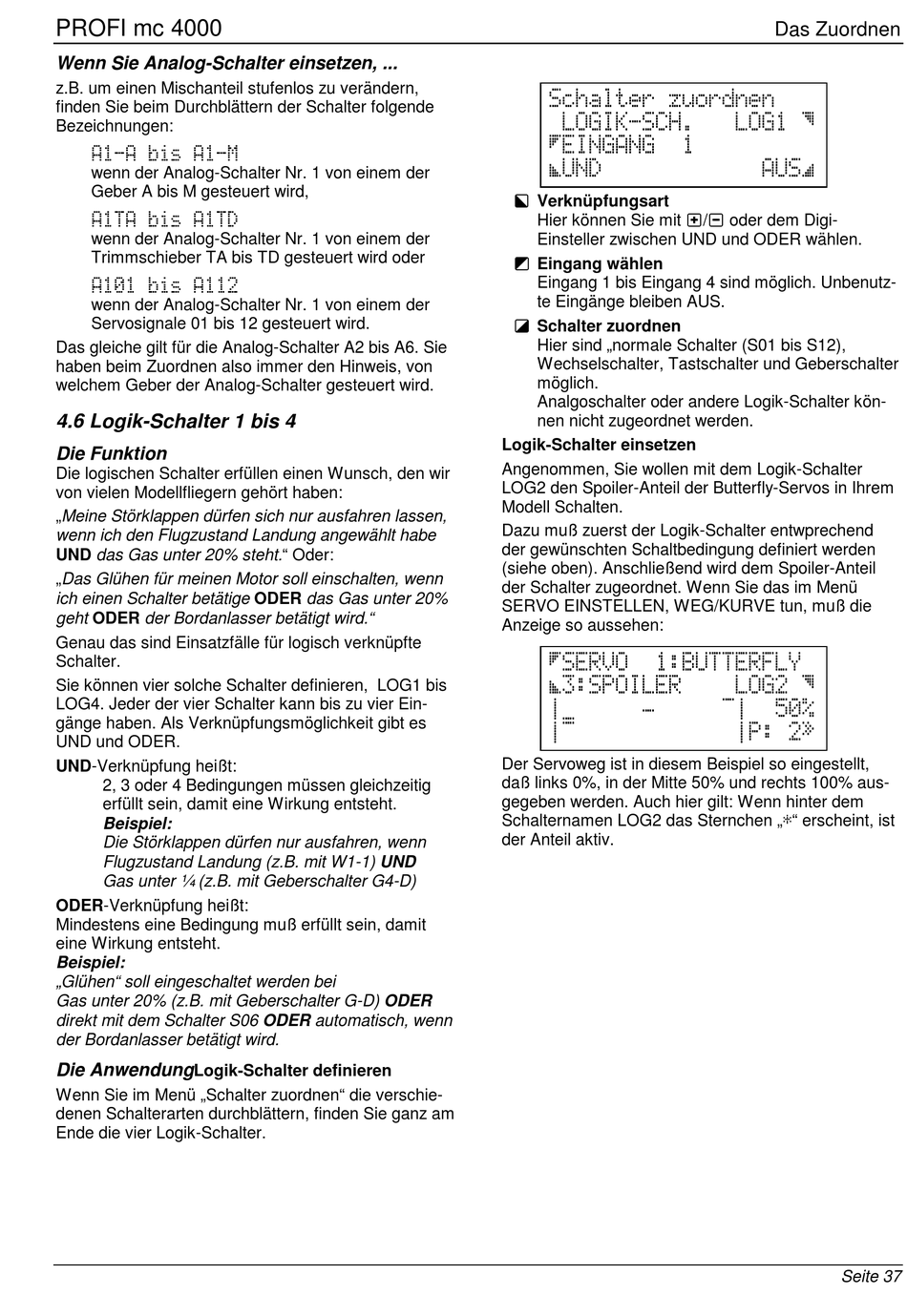

PROFI mc 4000
Wenn Sie Analog-Schalter einsetzen, ...
z.B. um einen Mischanteil stufenlos zu verändern,
finden Sie beim Durchblättern der Schalter folgende
Bezeichnungen:
A1-A bis A1-M
wenn der Analog-Schalter Nr. 1 von einem der
Geber A bis M gesteuert wird,
A1TA bis A1TD
wenn der Analog-Schalter Nr. 1 von einem der
Trimmschieber TA bis TD gesteuert wird oder
A101 bis A112
wenn der Analog-Schalter Nr. 1 von einem der
Servosignale 01 bis 12 gesteuert wird.
Das gleiche gilt für die Analog-Schalter A2 bis A6. Sie
haben beim Zuordnen also immer den Hinweis, von
welchem Geber der Analog-Schalter gesteuert wird.
4.6 Logik-Schalter 1 bis 4
Die Funktion
Die logischen Schalter erfüllen einen Wunsch, den wir
von vielen Modellfliegern gehört haben:
„Meine Störklappen dürfen sich nur ausfahren lassen,
wenn ich den Flugzustand Landung angewählt habe
UND das Gas unter 20% steht." Oder:
„Das Glühen für meinen Motor soll einschalten, wenn
ich einen Schalter betätige ODER das Gas unter 20%
geht ODER der Bordanlasser betätigt wird."
Genau das sind Einsatzfälle für logisch verknüpfte
Schalter.
Sie können vier solche Schalter definieren, LOG1 bis
LOG4. Jeder der vier Schalter kann bis zu vier Ein-
gänge haben. Als Verknüpfungsmöglichkeit gibt es
UND und ODER.
UND-Verknüpfung heißt:
2, 3 oder 4 Bedingungen müssen gleichzeitig
erfüllt sein, damit eine Wirkung entsteht.
Beispiel:
Die Störklappen dürfen nur ausfahren, wenn
Flugzustand Landung (z.B. mit W1-1) UND
Gas unter ¼ (z.B. mit Geberschalter G4-D)
ODER-Verknüpfung heißt:
Mindestens eine Bedingung muß erfüllt sein, damit
eine Wirkung entsteht.
Beispiel:
„Glühen" soll eingeschaltet werden bei
Gas unter 20% (z.B. mit Geberschalter G-D) ODER
direkt mit dem Schalter S06 ODER automatisch, wenn
der Bordanlasser betätigt wird.
Die Anwendung
Logik-Schalter definieren
Wenn Sie im Menü „Schalter zuordnen" die verschie-
denen Schalterarten durchblättern, finden Sie ganz am
Ende die vier Logik-Schalter.
Schalter zuordnen
LOGIK-SCH.
;EINGANG
,UND
g Verknüpfungsart
Hier können Sie mit q/n oder dem Digi-
Einsteller zwischen UND und ODER wählen.
b Eingang wählen
Eingang 1 bis Eingang 4 sind möglich. Unbenutz-
te Eingänge bleiben AUS.
w Schalter zuordnen
Hier sind „normale Schalter (S01 bis S12),
Wechselschalter, Tastschalter und Geberschalter
möglich.
Analgoschalter oder andere Logik-Schalter kön-
nen nicht zugeordnet werden.
Logik-Schalter einsetzen
Angenommen, Sie wollen mit dem Logik-Schalter
LOG2 den Spoiler-Anteil der Butterfly-Servos in Ihrem
Modell Schalten.
Dazu muß zuerst der Logik-Schalter entwprechend
der gewünschten Schaltbedingung definiert werden
(siehe oben). Anschließend wird dem Spoiler-Anteil
der Schalter zugeordnet. Wenn Sie das im Menü
SERVO EINSTELLEN, WEG/KURVE tun, muß die
Anzeige so aussehen:
;SERVO
1:BUTTERFLY
,3:SPOILER
"—
™
"
Der Servoweg ist in diesem Beispiel so eingestellt,
daß links 0%, in der Mitte 50% und rechts 100% aus-
gegeben werden. Auch hier gilt: Wenn hinter dem
Schalternamen LOG2 das Sternchen „*" erscheint, ist
der Anteil aktiv.
Das Zuordnen
LOG1 Ä
1
AUS_
LOG2 Ä
"
50%
"P: 2
Seite 37
