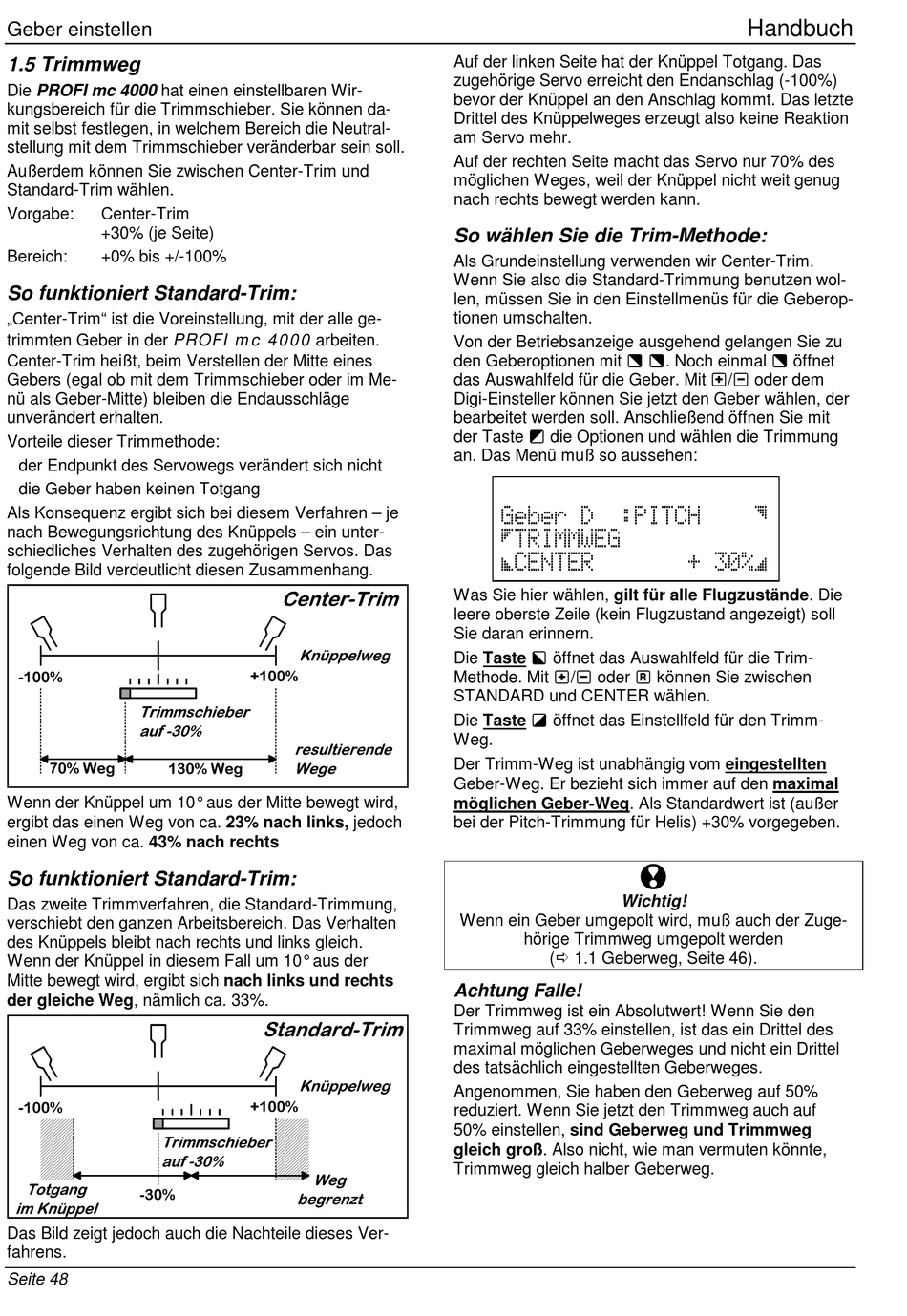

Geber einstellen

1.5 Trimmweg

Die PROFI mc 4000 hat einen einstellbaren Wir-
kungsbereich für die Trimmschieber. Sie können da-
mit selbst festlegen, in welchem Bereich die Neutral-
stellung mit dem Trimmschieber veränderbar sein soll.
Außerdem können Sie zwischen Center-Trim und
Standard-Trim wählen.
Vorgabe:
Center-Trim
+30% (je Seite)
Bereich:
+0% bis +/-100%

So funktioniert Standard-Trim:

„Center-Trim" ist die Voreinstellung, mit der alle ge-
trimmten Geber in der PROFI mc 4000 arbeiten.
Center-Trim heißt, beim Verstellen der Mitte eines
Gebers (egal ob mit dem Trimmschieber oder im Me-
nü als Geber-Mitte) bleiben die Endausschläge
unverändert erhalten.
Vorteile dieser Trimmethode:
der Endpunkt des Servowegs verändert sich nicht
die Geber haben keinen Totgang
Als Konsequenz ergibt sich bei diesem Verfahren – je
nach Bewegungsrichtung des Knüppels – ein unter-
schiedliches Verhalten des zugehörigen Servos. Das
folgende Bild verdeutlicht diesen Zusammenhang.
Wenn der Knüppel um 10° aus der Mitte bewegt wird,
ergibt das einen Weg von ca. 23% nach links, jedoch
einen Weg von ca. 43% nach rechts
So funktioniert Standard-Trim:
Das zweite Trimmverfahren, die Standard-Trimmung,
verschiebt den ganzen Arbeitsbereich. Das Verhalten
des Knüppels bleibt nach rechts und links gleich.
Wenn der Knüppel in diesem Fall um 10° aus der
Mitte bewegt wird, ergibt sich nach links und rechts
der gleiche Weg, nämlich ca. 33%.
Das Bild zeigt jedoch auch die Nachteile dieses Ver-
fahrens.
Seite 48
Auf der linken Seite hat der Knüppel Totgang. Das
zugehörige Servo erreicht den Endanschlag (-100%)
bevor der Knüppel an den Anschlag kommt. Das letzte
Drittel des Knüppelweges erzeugt also keine Reaktion
am Servo mehr.
Auf der rechten Seite macht das Servo nur 70% des
möglichen Weges, weil der Knüppel nicht weit genug
nach rechts bewegt werden kann.
So wählen Sie die Trim-Methode:
Als Grundeinstellung verwenden wir Center-Trim.
Wenn Sie also die Standard-Trimmung benutzen wol-
len, müssen Sie in den Einstellmenüs für die Geberop-
tionen umschalten.
Von der Betriebsanzeige ausgehend gelangen Sie zu
den Geberoptionen mit x x. Noch einmal x öffnet
das Auswahlfeld für die Geber. Mit q/n oder dem
Digi-Einsteller können Sie jetzt den Geber wählen, der
bearbeitet werden soll. Anschließend öffnen Sie mit
der Taste b die Optionen und wählen die Trimmung
an. Das Menü muß so aussehen:
Geber D
:PITCH
;TRIMMWEG
,CENTER
Was Sie hier wählen, gilt für alle Flugzustände. Die
leere oberste Zeile (kein Flugzustand angezeigt) soll
Sie daran erinnern.
Die Taste g öffnet das Auswahlfeld für die Trim-
Methode. Mit q/n oder y können Sie zwischen
STANDARD und CENTER wählen.
Die Taste w öffnet das Einstellfeld für den Trimm-
Weg.
Der Trimm-Weg ist unabhängig vom eingestellten
Geber-Weg. Er bezieht sich immer auf den maximal
möglichen Geber-Weg. Als Standardwert ist (außer
bei der Pitch-Trimmung für Helis) +30% vorgegeben.
Wichtig!
Wenn ein Geber umgepolt wird, muß auch der Zuge-
hörige Trimmweg umgepolt werden
(
1.1 Geberweg, Seite 46).
Achtung Falle!
Der Trimmweg ist ein Absolutwert! Wenn Sie den
Trimmweg auf 33% einstellen, ist das ein Drittel des
maximal möglichen Geberweges und nicht ein Drittel
des tatsächlich eingestellten Geberweges.
Angenommen, Sie haben den Geberweg auf 50%
reduziert. Wenn Sie jetzt den Trimmweg auch auf
50% einstellen, sind Geberweg und Trimmweg
gleich groß. Also nicht, wie man vermuten könnte,
Trimmweg gleich halber Geberweg.
Handbuch
Ä
+ 30%_
!
