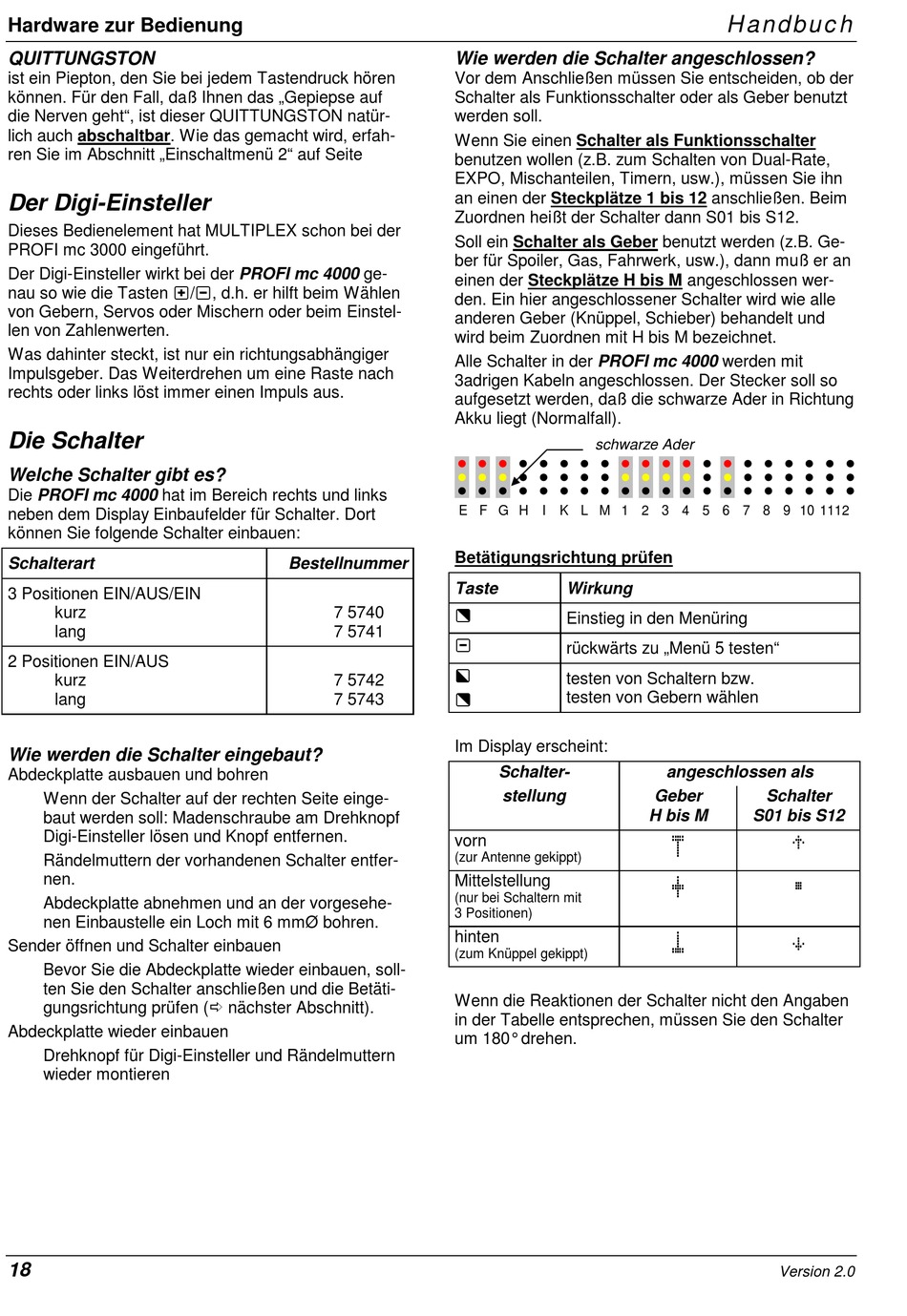

Hardware zur Bedienung
QUITTUNGSTON
ist ein Piepton, den Sie bei jedem Tastendruck hören
können. Für den Fall, daß Ihnen das „Gepiepse auf
die Nerven geht", ist dieser QUITTUNGSTON natür-
lich auch abschaltbar. Wie das gemacht wird, erfah-
ren Sie im Abschnitt „Einschaltmenü 2" auf Seite
Der Digi-Einsteller
Dieses Bedienelement hat MULTIPLEX schon bei der
PROFI mc 3000 eingeführt.
Der Digi-Einsteller wirkt bei der PROFI mc 4000 ge-
nau so wie die Tasten q/n, d.h. er hilft beim Wählen
von Gebern, Servos oder Mischern oder beim Einstel-
len von Zahlenwerten.
Was dahinter steckt, ist nur ein richtungsabhängiger
Impulsgeber. Das Weiterdrehen um eine Raste nach
rechts oder links löst immer einen Impuls aus.
Die Schalter
Welche Schalter gibt es?
Die PROFI mc 4000 hat im Bereich rechts und links
neben dem Display Einbaufelder für Schalter. Dort
können Sie folgende Schalter einbauen:
Schalterart
3 Positionen EIN/AUS/EIN
kurz
lang
2 Positionen EIN/AUS
kurz
lang
Wie werden die Schalter eingebaut?
Abdeckplatte ausbauen und bohren
Wenn der Schalter auf der rechten Seite einge-
baut werden soll: Madenschraube am Drehknopf
Digi-Einsteller lösen und Knopf entfernen.
Rändelmuttern der vorhandenen Schalter entfer-
nen.
Abdeckplatte abnehmen und an der vorgesehe-
nen Einbaustelle ein Loch mit 6 mmØ bohren.
Sender öffnen und Schalter einbauen
Bevor Sie die Abdeckplatte wieder einbauen, soll-
ten Sie den Schalter anschließen und die Betäti-
gungsrichtung prüfen (
Abdeckplatte wieder einbauen
Drehknopf für Digi-Einsteller und Rändelmuttern
wieder montieren
18
Bestellnummer
7 5740
7 5741
7 5742
7 5743
nächster Abschnitt).
Wie werden die Schalter angeschlossen?
Vor dem Anschließen müssen Sie entscheiden, ob der
Schalter als Funktionsschalter oder als Geber benutzt
werden soll.
Wenn Sie einen Schalter als Funktionsschalter
benutzen wollen (z.B. zum Schalten von Dual-Rate,
EXPO, Mischanteilen, Timern, usw.), müssen Sie ihn
an einen der Steckplätze 1 bis 12 anschließen. Beim
Zuordnen heißt der Schalter dann S01 bis S12.
Soll ein Schalter als Geber benutzt werden (z.B. Ge-
ber für Spoiler, Gas, Fahrwerk, usw.), dann muß er an
einen der Steckplätze H bis M angeschlossen wer-
den. Ein hier angeschlossener Schalter wird wie alle
anderen Geber (Knüppel, Schieber) behandelt und
wird beim Zuordnen mit H bis M bezeichnet.
Alle Schalter in der PROFI mc 4000 werden mit
3adrigen Kabeln angeschlossen. Der Stecker soll so
aufgesetzt werden, daß die schwarze Ader in Richtung
Akku liegt (Normalfall).
schwarze Ader
E F G H I K L M 1 2 3 4 5 6 7 8 9 10 1112
Betätigungsrichtung prüfen
Taste
Wirkung
x
Einstieg in den Menüring
n
rückwärts zu „Menü 5 testen"
g
testen von Schaltern bzw.
testen von Gebern wählen
x
Im Display erscheint:
Schalter-
stellung
vorn
(zur Antenne gekippt)
Mittelstellung
(nur bei Schaltern mit
3 Positionen)
hinten
(zum Knüppel gekippt)
Wenn die Reaktionen der Schalter nicht den Angaben
in der Tabelle entsprechen, müssen Sie den Schalter
um 180° drehen.
Handbuch
angeschlossen als
Geber
Schalter
H bis M
S01 bis S12
{
'
]
}
[
#
