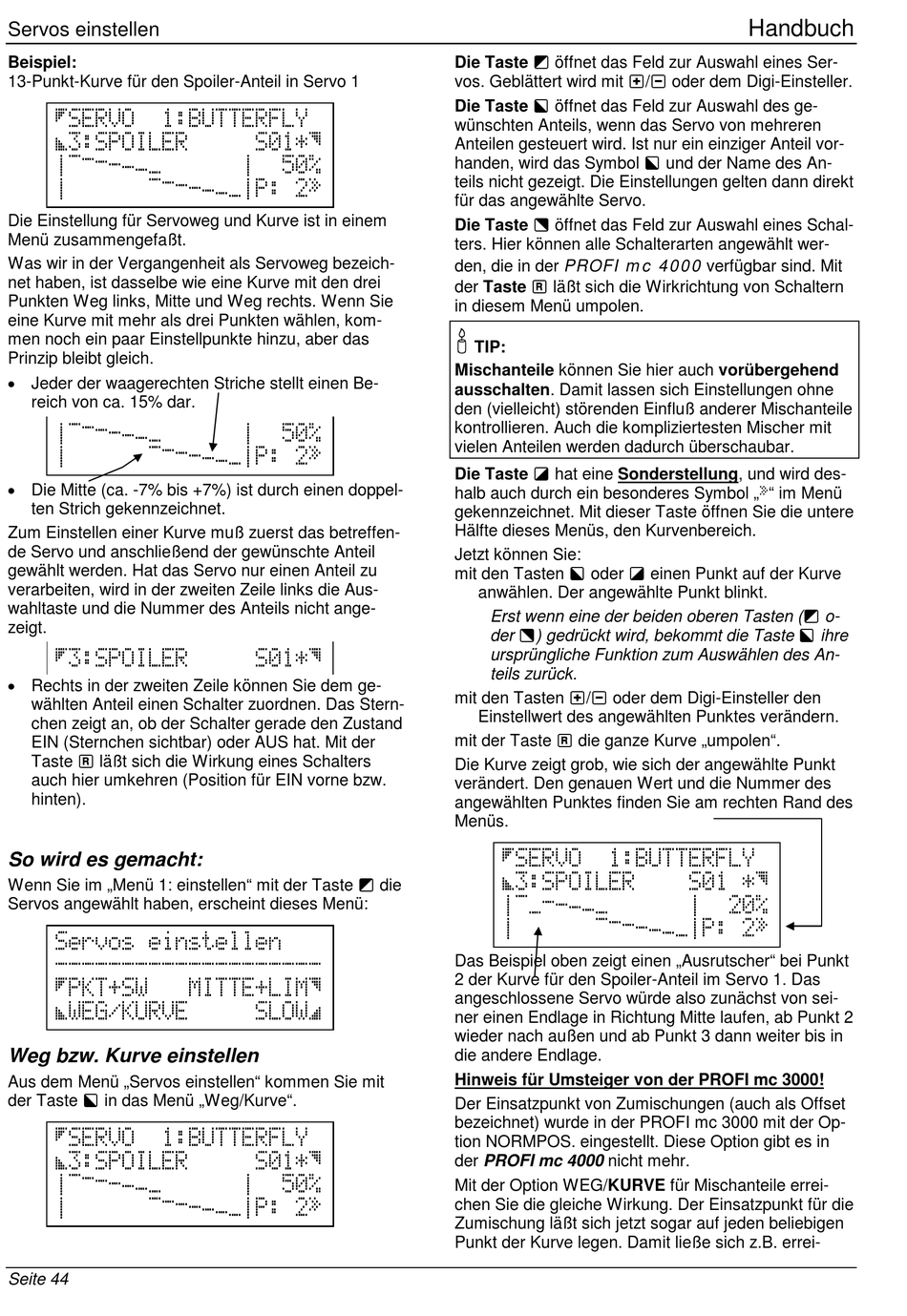

Servos einstellen
Beispiel:
13-Punkt-Kurve für den Spoiler-Anteil in Servo 1
;SERVO
1:BUTTERFLY
,3:SPOILER
"œ›š™˜–
"
œ›š™˜–"P: 2
Die Einstellung für Servoweg und Kurve ist in einem
Menü zusammengefaßt.
Was wir in der Vergangenheit als Servoweg bezeich-
net haben, ist dasselbe wie eine Kurve mit den drei
Punkten Weg links, Mitte und Weg rechts. Wenn Sie
eine Kurve mit mehr als drei Punkten wählen, kom-
men noch ein paar Einstellpunkte hinzu, aber das
Prinzip bleibt gleich.
• Jeder der waagerechten Striche stellt einen Be-
reich von ca. 15% dar.
"œ›š™˜–
"
œ›š™˜–"P: 2
• Die Mitte (ca. -7% bis +7%) ist durch einen doppel-
ten Strich gekennzeichnet.
Zum Einstellen einer Kurve muß zuerst das betreffen-
de Servo und anschließend der gewünschte Anteil
gewählt werden. Hat das Servo nur einen Anteil zu
verarbeiten, wird in der zweiten Zeile links die Aus-
wahltaste und die Nummer des Anteils nicht ange-
zeigt.
;3:SPOILER
• Rechts in der zweiten Zeile können Sie dem ge-
wählten Anteil einen Schalter zuordnen. Das Stern-
chen zeigt an, ob der Schalter gerade den Zustand
EIN (Sternchen sichtbar) oder AUS hat. Mit der
Taste y läßt sich die Wirkung eines Schalters
auch hier umkehren (Position für EIN vorne bzw.
hinten).
So wird es gemacht:
Wenn Sie im „Menü 1: einstellen" mit der Taste b die
Servos angewählt haben, erscheint dieses Menü:
Servos einstellen
--------------------
;PKT+SW
,WEG/KURVE
Weg bzw. Kurve einstellen
Aus dem Menü „Servos einstellen" kommen Sie mit
der Taste g in das Menü „Weg/Kurve".
;SERVO
1:BUTTERFLY
,3:SPOILER
"œ›š™˜–
"
œ›š™˜–"P: 2
Seite 44
S01*Ä
"
50%
"
50%
S01*Ä
MITTE+LIMÄ
SLOW_
S01*Ä
"
50%
Die Taste b öffnet das Feld zur Auswahl eines Ser-
vos. Geblättert wird mit q/n oder dem Digi-Einsteller.
Die Taste g öffnet das Feld zur Auswahl des ge-
wünschten Anteils, wenn das Servo von mehreren
Anteilen gesteuert wird. Ist nur ein einziger Anteil vor-
handen, wird das Symbol g und der Name des An-
teils nicht gezeigt. Die Einstellungen gelten dann direkt
für das angewählte Servo.
Die Taste x öffnet das Feld zur Auswahl eines Schal-
ters. Hier können alle Schalterarten angewählt wer-
den, die in der PROFI mc 4000 verfügbar sind. Mit
der Taste y läßt sich die Wirkrichtung von Schaltern
in diesem Menü umpolen.
TIP:
Mischanteile können Sie hier auch vorübergehend
ausschalten. Damit lassen sich Einstellungen ohne
den (vielleicht) störenden Einfluß anderer Mischanteile
kontrollieren. Auch die kompliziertesten Mischer mit
vielen Anteilen werden dadurch überschaubar.
Die Taste w hat eine Sonderstellung, und wird des-
halb auch durch ein besonderes Symbol „" im Menü
gekennzeichnet. Mit dieser Taste öffnen Sie die untere
Hälfte dieses Menüs, den Kurvenbereich.
Jetzt können Sie:
mit den Tasten g oder w einen Punkt auf der Kurve
anwählen. Der angewählte Punkt blinkt.
Erst wenn eine der beiden oberen Tasten (b o-
der x) gedrückt wird, bekommt die Taste g ihre
ursprüngliche Funktion zum Auswählen des An-
teils zurück.
mit den Tasten q/n oder dem Digi-Einsteller den
Einstellwert des angewählten Punktes verändern.
mit der Taste y die ganze Kurve „umpolen".
Die Kurve zeigt grob, wie sich der angewählte Punkt
verändert. Den genauen Wert und die Nummer des
angewählten Punktes finden Sie am rechten Rand des
Menüs.
;SERVO
1:BUTTERFLY
,3:SPOILER
"–›š™˜–
"
œ›š™˜–"P: 2
Das Beispiel oben zeigt einen „Ausrutscher" bei Punkt
2 der Kurve für den Spoiler-Anteil im Servo 1. Das
angeschlossene Servo würde also zunächst von sei-
ner einen Endlage in Richtung Mitte laufen, ab Punkt 2
wieder nach außen und ab Punkt 3 dann weiter bis in
die andere Endlage.
Hinweis für Umsteiger von der PROFI mc 3000!
Der Einsatzpunkt von Zumischungen (auch als Offset
bezeichnet) wurde in der PROFI mc 3000 mit der Op-
tion NORMPOS. eingestellt. Diese Option gibt es in
der PROFI mc 4000 nicht mehr.
Mit der Option WEG/KURVE für Mischanteile errei-
chen Sie die gleiche Wirkung. Der Einsatzpunkt für die
Zumischung läßt sich jetzt sogar auf jeden beliebigen
Punkt der Kurve legen. Damit ließe sich z.B. errei-
Handbuch
