Anschlusskonfiguration Für Externe Alarmquittierung; Alarmquittierung; Anschlusskonfiguration Für Drehzahlsollwert, Verwendung Eines Manuellen Po- Tenziometers - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
29
D IN
D IN 32
D IN 33
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

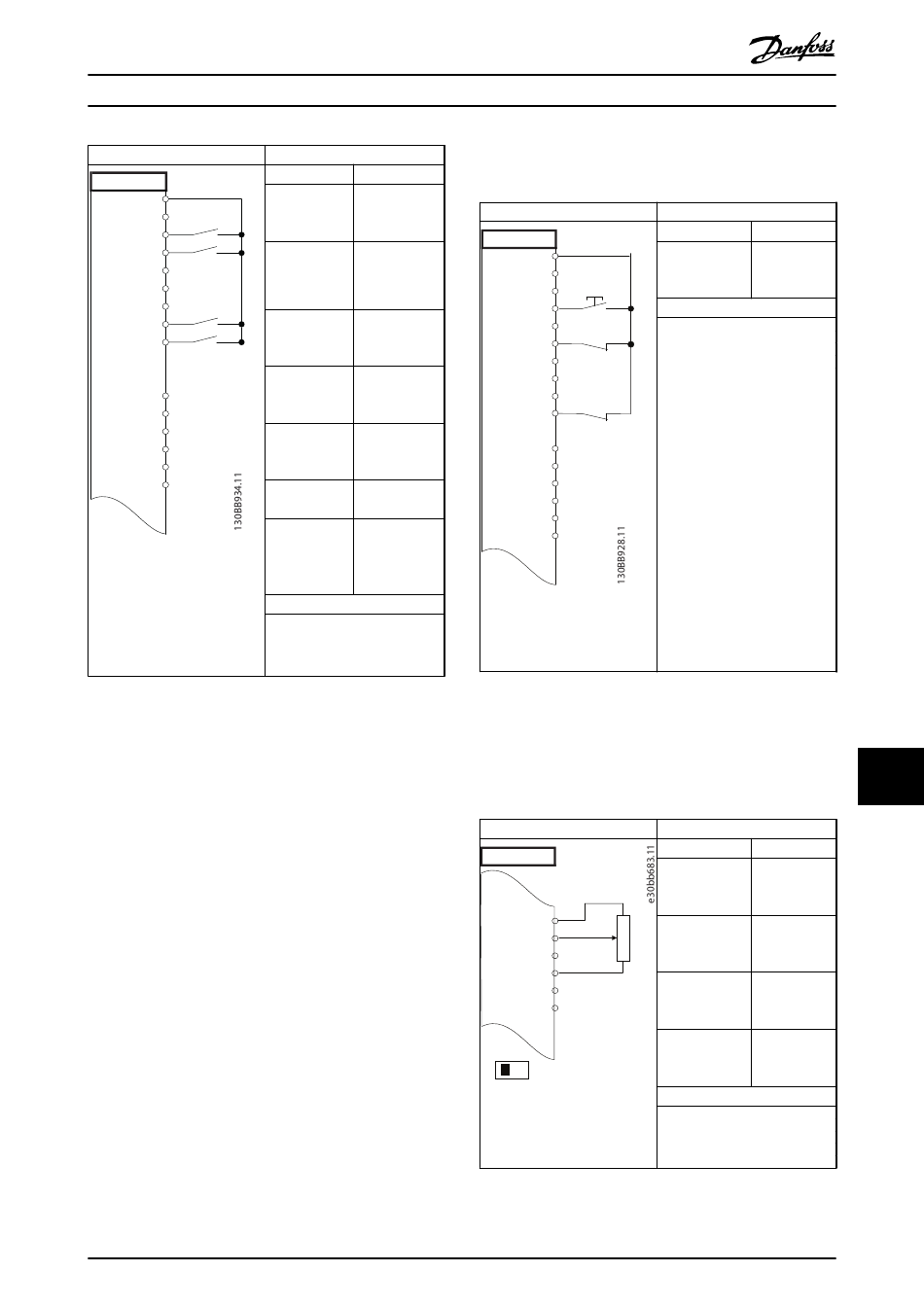

Tabelle 12.7 Verkabelungskonfiguration für Start/Stopp
mit Reversierung und 4 Festdrehzahlen
MG16Z103
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start
Klemme 18
Digitaleingang
Parameter 5-11 [10]
Klemme 19 Reversierung*
Digitaleingang
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-14 [16] Festsollwert
Klemme 32 Bit 0
Digitaleingang
Parameter 5-15 [17] Festsollwert
Klemme 33 Bit 1
Digitaleingang
Parameter 3-10
Festsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
12.4 Anschlusskonfiguration für externe

Alarmquittierung

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.8 Anschlusskonfiguration für externe
Alarmquittierung
12.5 Anschlusskonfiguration für
Drehzahlsollwert, Verwendung eines
manuellen Potenziometers
FC
+10 V 50
A IN
53 ≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 12.9 Verkabelungskonfigurationen für Drehzahlsollwert
(Unter Verwendung eines manuellen Potenziometers)
Parameter
Funktion Einstellung
Parameter 5-11 [1] Reset
Klemme 19
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11 10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14 0 U/min
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 1500 U/min
Klemme 53 Skal.
Max.-Soll/Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
