Beispiel
Bei einem Torquemotor 1FW6053-0LB10-xxxx (Aktivteil-Länge 100 mm) beträgt die
Exzentrizität z. B. 0,2 mm.

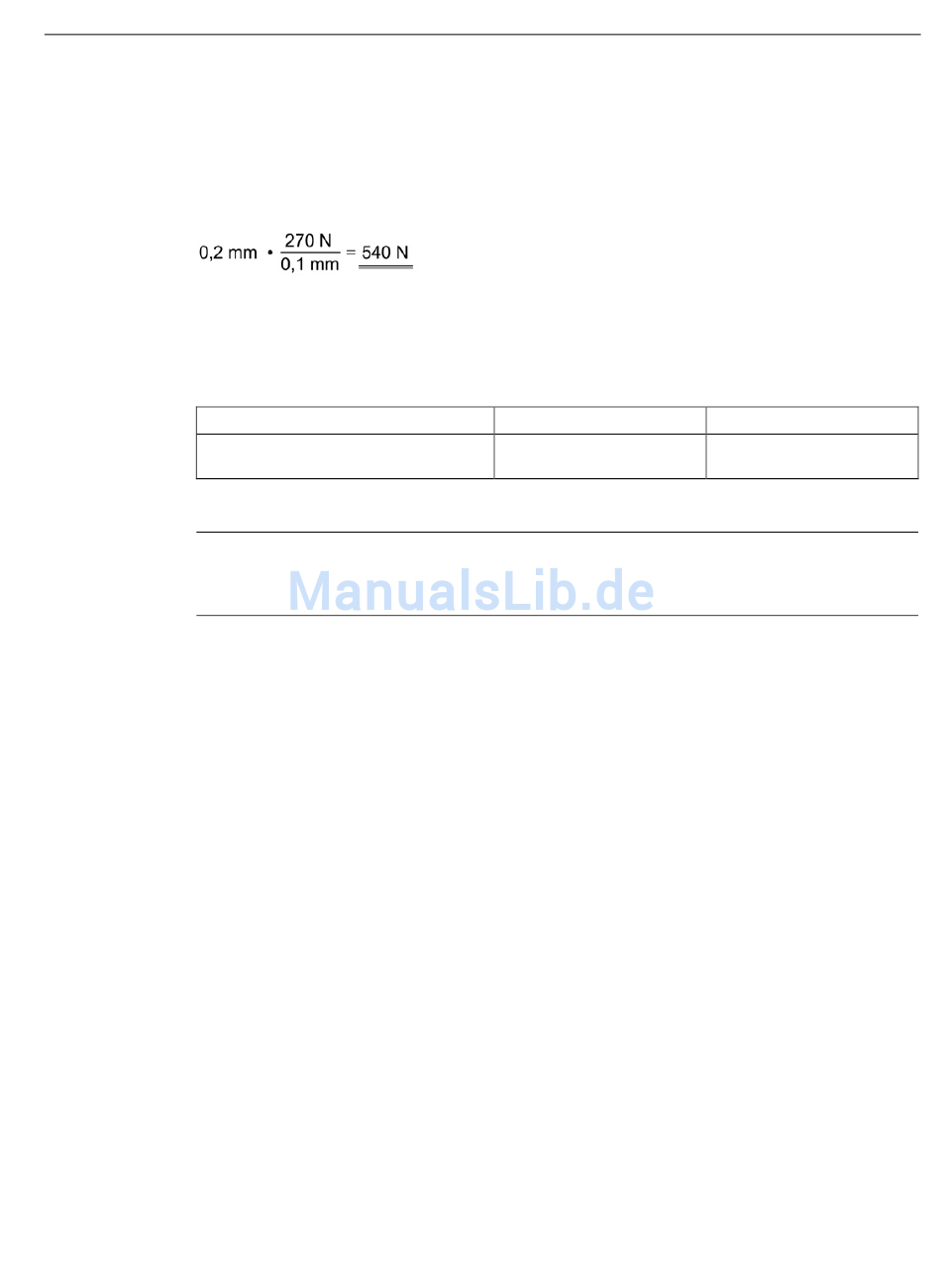

Die aufgrund dieses Zentrierfehlers wirkende Radialkraft beträgt dann
Axialkräfte zwischen Ständer und Läufer
Tabelle 6- 2 Axialkräfte in N zwischen Ständer und Läufer während des Einbaus
Hinweis
Die axialen Anziehungskräfte zwischen Ständer und Läufer sind am Anfang und am Ende
des Eintauchvorgangs des Läufers in den Ständer um das 4- bis 5-fache höher.
6.3 Fügevorrichtung
Anforderungen an die Fügevorrichtung
Die Fügevorrichtung soll ein kontrolliertes zentrisches Fügen von Ständer und Läufer
während des gesamten Fügevorgangs sicherstellen. Bei dem Fügevorgang müssen die
wirkenden Axialkräfte berücksichtigt werden.
Die Fügevorrichtung muss an die jeweilige Maschinenkonstruktion durch den Kunden
angepasst werden. Sie muss über eine ausreichende Steifigkeit verfügen, da sie sich
aufgrund der hohen Anziehungskräfte, die zwischen Ständer und Läufer wirken, nicht
verformen darf. Bei der Dimensionierung der Fügevorrichtung sind auftretende Radialkräfte
zu berücksichtigen.
Ferner darf die Fügevorrichtung keine Lose besitzen.
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2
Axialkräfte
in N
Mechanische Montage
1FW605
40
6.3 Fügevorrichtung
1FW606
60
95
