Bei Umrichtern ohne Feldschwächfunktion kann beim Erreichen der Spannungsgrenze kein
Strom mehr in den Motor eingeprägt werden. Wird durch die Drehzahl n die
Spannungsgrenze des Einspeisemoduls erreicht, muss das Drehmoment reduziert werden.
Alle motorisch erreichbaren Betriebspunkte liegen links der "Spannungsgrenzkennlinie".
Beim Antriebssystem SINAMICS S120 wird durch die Feldschwächfunktion beim Erreichen
der "Spannungsgrenzkennlinie" automatisch die in der Wicklung des Motors induzierte
Spannung kompensiert. Hierdurch kann der Drehzahlbereich eines Motors erweitert werden,
ohne dass ein größeres Leistungsmodul benötigt wird. Die motorisch erreichbaren
Betriebspunkte bei Feldschwächung liegen links bzw. unterhalb der
"Spannungsgrenzkennlinie mit Feldschwächung" und rechts der "Spannungsgrenzkennlinie".
Hinweis
Ab einer bestimmten Drehzahl ist ein Voltage Protection Module VPM erforderlich, siehe
hierzu Kapitel "Projektierung" und "Datenblätter und Diagramme".
Beachten Sie, dass mit zunehmender Drehzahl die Läufer-Verlustleistung steigt und
zusätzliche Maßnahmen zur Wärmeabfuhr des Läufers erforderlich sein können.
Der im Bild "Schematische Beschreibung des Drehmoment–Drehzahl–Diagramms" auf der
Drehmomentachse befindliche Kreis kennzeichnet den Bereich um M
Detailansicht vergrößert dargestellt.
Die beschriebenen Motoren sind hochpolig und besitzen eine hinreichend große thermische
Zeitkonstante. Dies hat zur Folge, dass auch bei sehr kleinen Drehzahlen das Drehmoment
M
erreicht werden kann.
0
Die Drehmoment-Drehzahl-Diagramme zu den Motoren befinden sich im Kapitel
"Technische Daten und Kennlinien".
Läufer-Verlustleistung
Für jede Baugröße und Aktivteil-Länge wird die Läufer-Verlustleistung P
Kennlinienschar "Läufer-Verlustleistung über Drehzahl" für definierte Drehmomente
angegeben.
Bild 9-3
Selbstgekühlte Einbau-Torquemotoren SIMOTICS T-1FW6 für SINAMICS S120
Projektierungshandbuch, 02/2015, 6SN1197-0AE01-0AP2

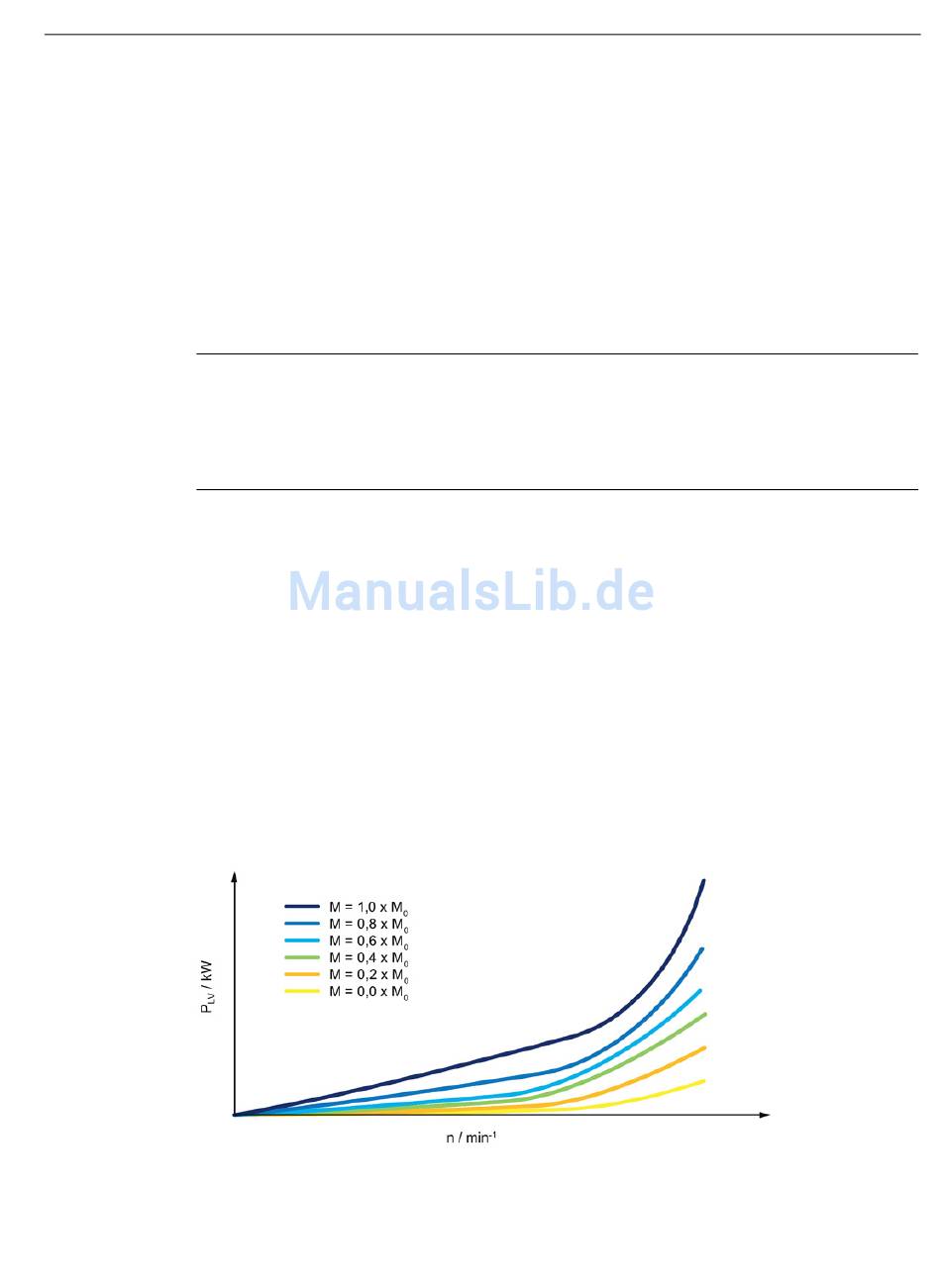

Läufer-Verlustleistung–Drehzahl–Diagramm (Beispiel)
Technische Daten und Kennlinien
9.1 Erläuterungen der Formelkurzzeichen
und M
0
als
LV
*. Er ist in der
0
